东泰注塑模具设计规范VIP专享

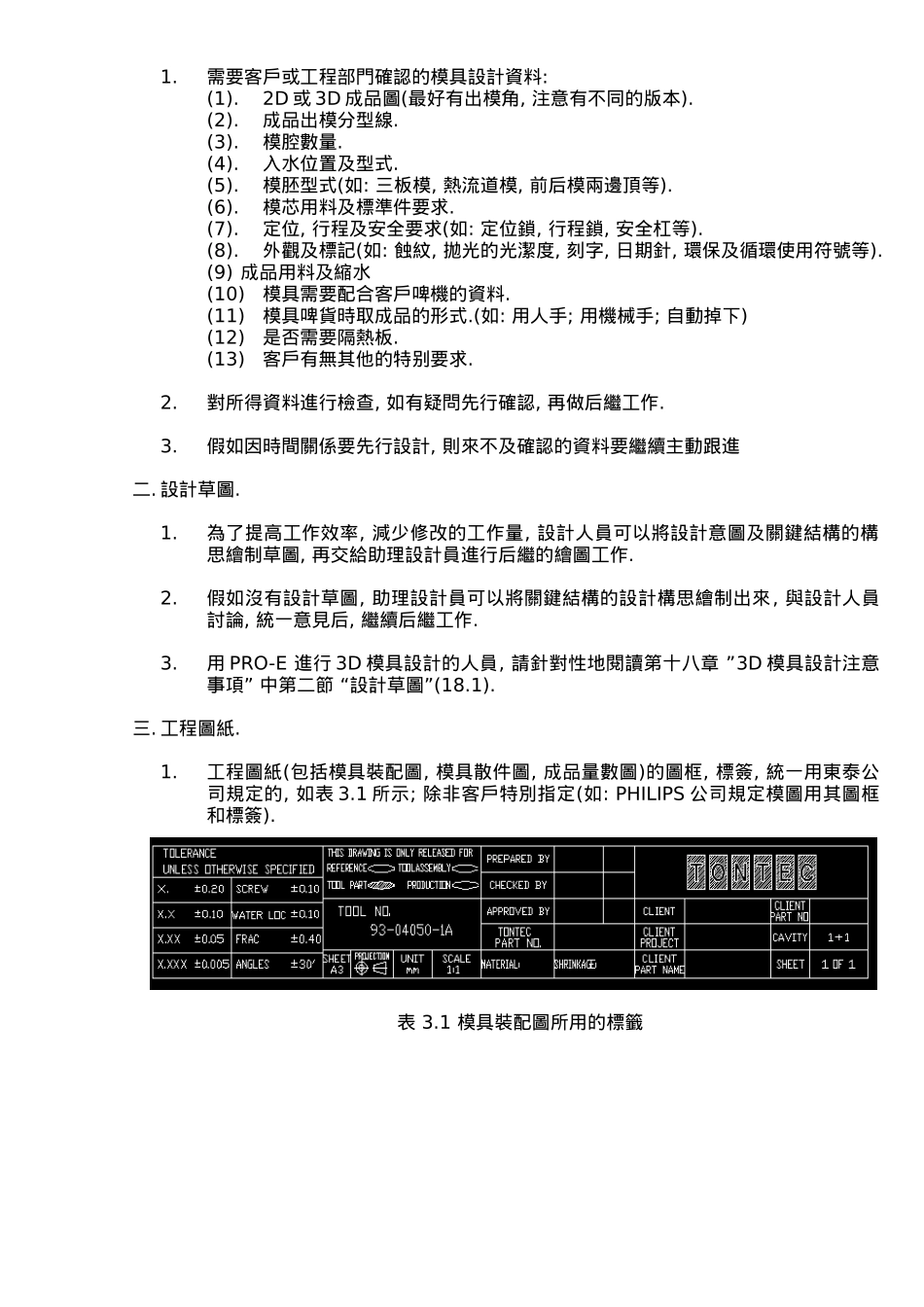

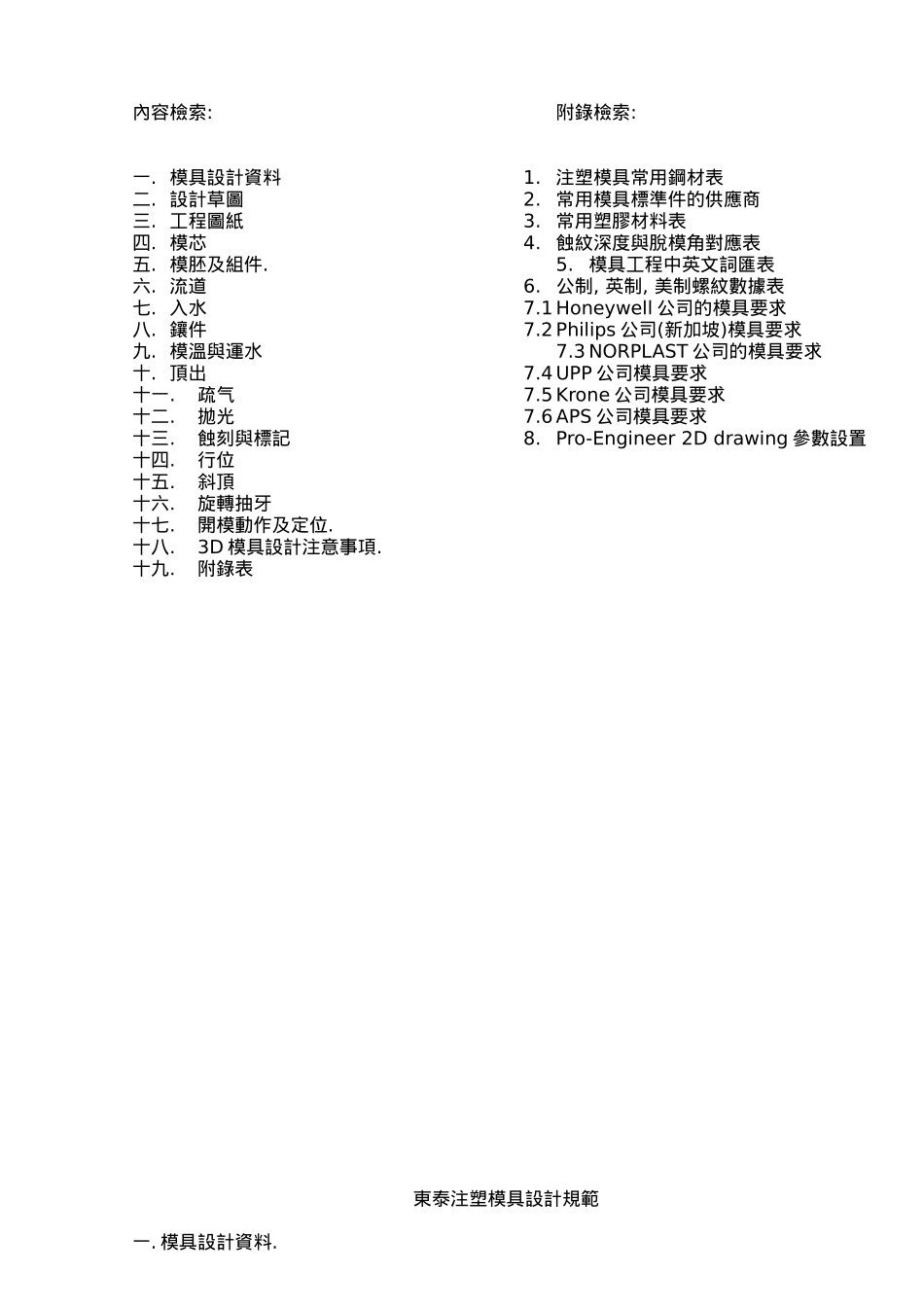

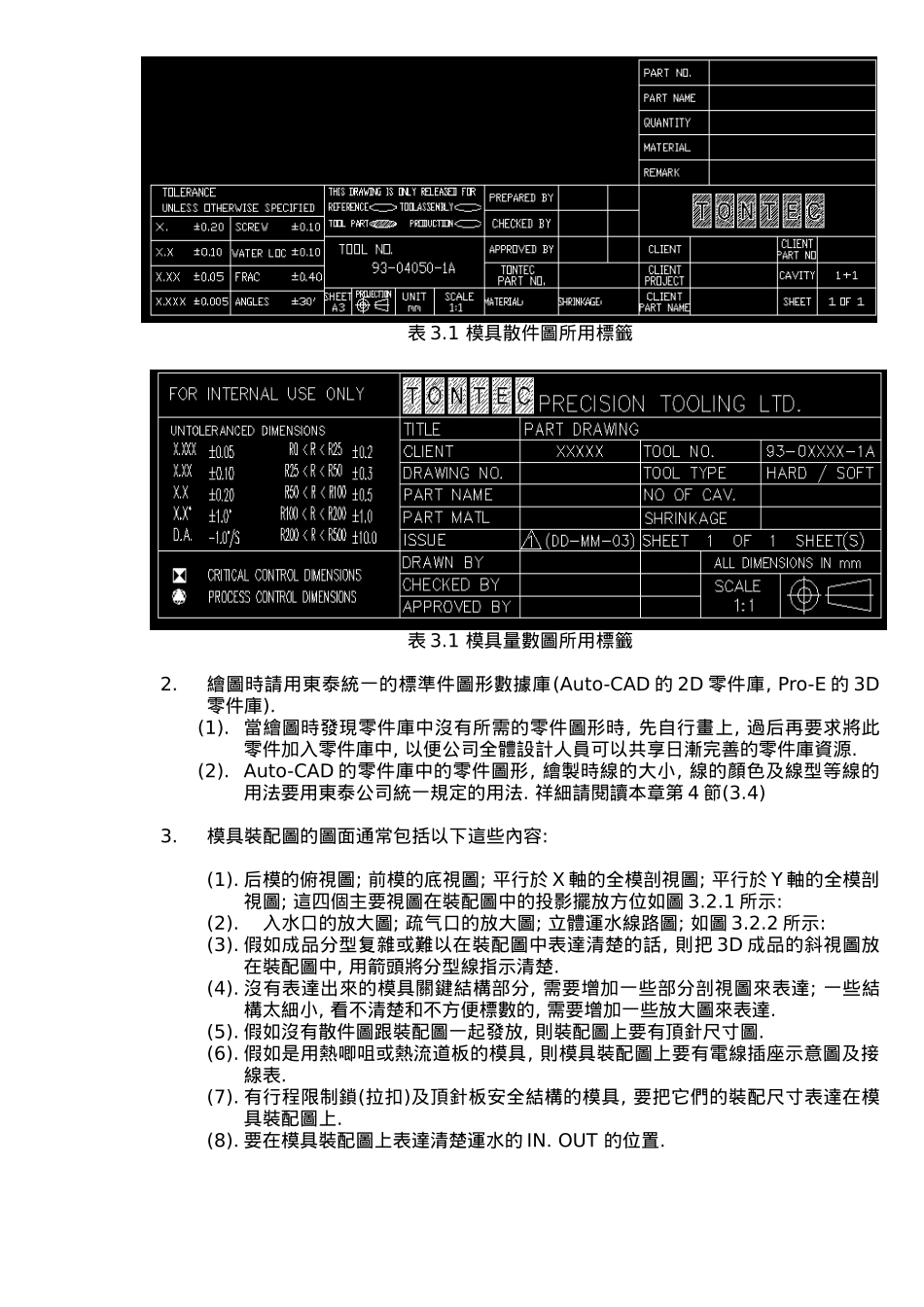

內容檢索:附錄檢索:一. 模具設計資料1. 注塑模具常用鋼材表二. 設計草圖2. 常用模具標準件的供應商三. 工程圖紙3. 常用塑膠材料表四. 模芯4. 蝕紋深度與脫模角對應表五. 模胚及組件.5. 模具工程中英文詞匯表六. 流道6. 公制, 英制, 美制螺紋數據表七. 入水7.1 Honeywell 公司的模具要求八. 鑲件7.2 Philips 公司(新加坡)模具要求九. 模溫與運水7.3 NORPLAST 公司的模具要求十. 頂出7.4 UPP 公司模具要求十一.疏气7.5 Krone 公司模具要求十二.拋光7.6 APS 公司模具要求十三.蝕刻與標記8. Pro-Engineer 2D drawing 參數設置十四.行位十五.斜頂十六.旋轉抽牙十七.開模動作及定位.十八.3D 模具設計注意事項.十九.附錄表東泰注塑模具設計規範一. 模具設計資料.1.需要客戶或工程部門確認的模具設計資料:(1).2D 或 3D 成品圖(最好有出模角, 注意有不同的版本).(2).成品出模分型線.(3).模腔數量.(4).入水位置及型式.(5).模胚型式(如: 三板模, 熱流道模, 前后模兩邊頂等).(6).模芯用料及標準件要求.(7).定位, 行程及安全要求(如: 定位鎖, 行程鎖, 安全杠等).(8).外觀及標記(如: 蝕紋, 拋光的光潔度, 刻字, 日期針, 環保及循環使用符號等).(9) 成品用料及縮水(10)模具需要配合客戶啤機的資料.(11)模具啤貨時取成品的形式.(如: 用人手; 用機械手; 自動掉下)(12)是否需要隔熱板.(13)客戶有無其他的特别要求.2.對所得資料進行檢查, 如有疑問先行確認, 再做后繼工作.3.假如因時間關係要先行設計, 則來不及確認的資料要繼續主動跟進二. 設計草圖.1.為了提高工作效率, 減少修改的工作量, 設計人員可以將設計意圖及關鍵結構的構思繪制草圖, 再交給助理設計員進行后繼的繪圖工作.2.假如沒有設計草圖, 助理設計員可以將關鍵結構的設計構思繪制出來, 與設計人員討論, 統一意見后, 繼續后繼工作.3.用 PRO-E 進行 3D 模具設計的人員, ”請針對性地閱讀第十八章3D 模具設計注意” “”事項中第二節設計草圖 (18.1).三. 工程圖紙.1.工程圖紙(包括模具裝配圖, 模具散件圖, 成品量數圖)的圖框, 標簽, 統一用東泰公司規定的, 如表 3.1 所示; 除非客戶特別指定(如: PHILIPS 公司規定模圖用其圖框和標簽). 表 3.1 模具裝配圖所用的標籤表 3.1 模具散件圖所用標籤表 3.1 模具量數圖所用標籤2.繪圖時請用東泰統一的標準件圖形數據庫(Auto-CAD 的 2D 零件庫, Pro-E 的 3D零件...
