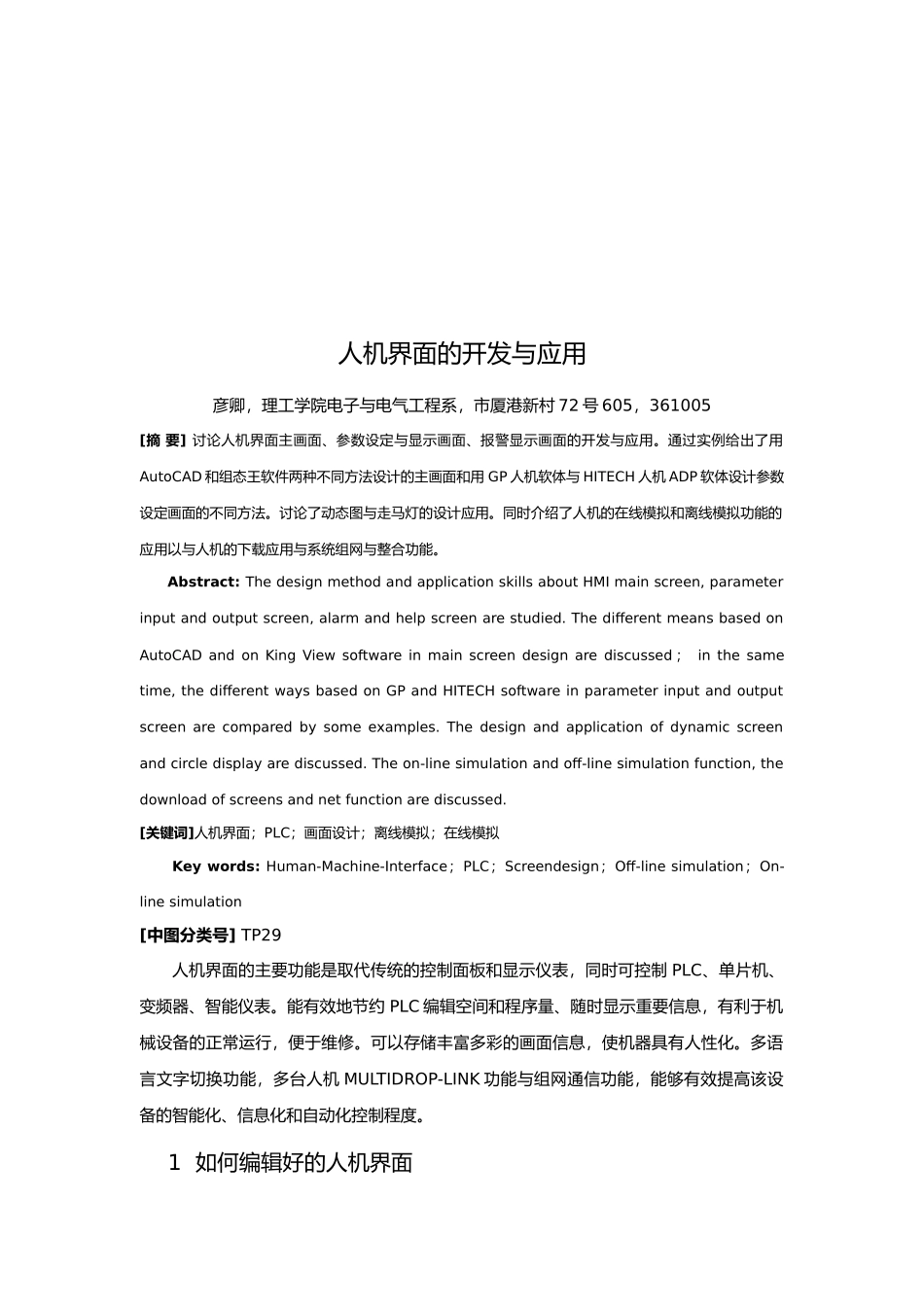

人机界面的开发和应用

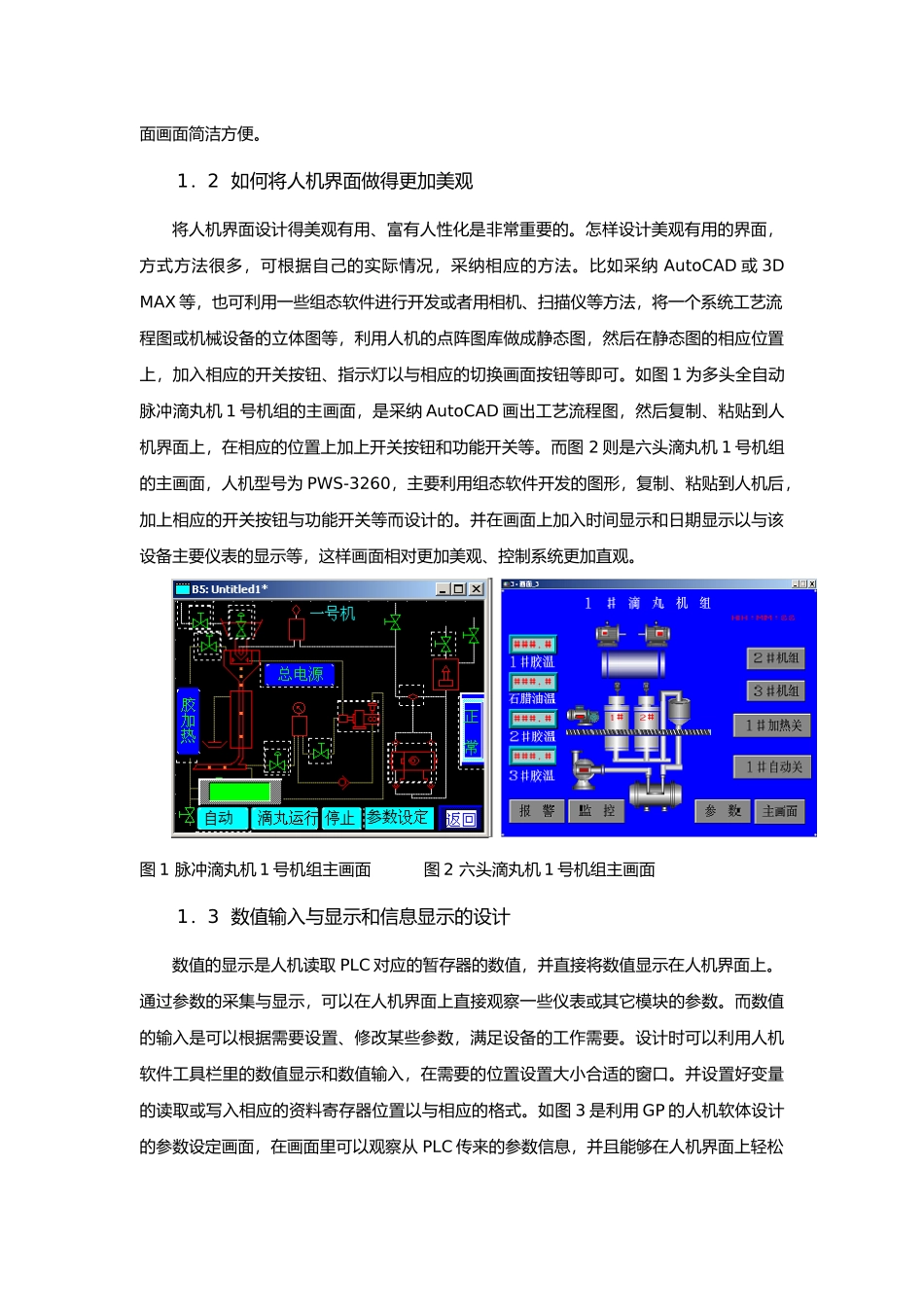

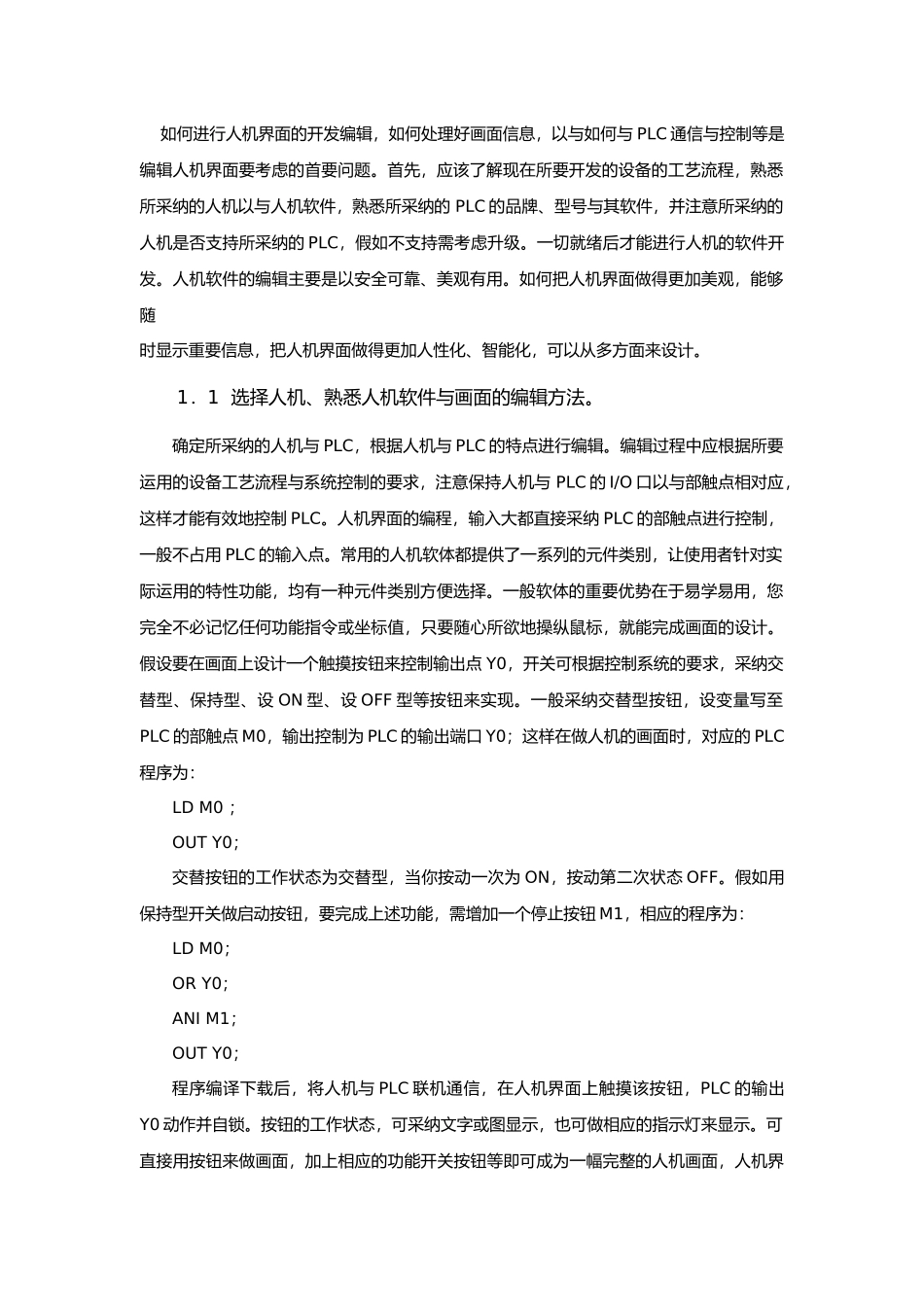

人机界面的开发与应用彦卿，理工学院电子与电气工程系，市厦港新村 72 号 605，361005[摘 要] 讨论人机界面主画面、参数设定与显示画面、报警显示画面的开发与应用。通过实例给出了用AutoCAD 和组态王软件两种不同方法设计的主画面和用 GP 人机软体与 HITECH 人机 ADP 软体设计参数设定画面的不同方法。讨论了动态图与走马灯的设计应用。同时介绍了人机的在线模拟和离线模拟功能的应用以与人机的下载应用与系统组网与整合功能。Abstract: The design method and application skills about HMI main screen, parameter input and output screen, alarm and help screen are studied. The different means based on AutoCAD and on King View software in main screen design are discussed ； in the same time, the different ways based on GP and HITECH software in parameter input and output screen are compared by some examples. The design and application of dynamic screen and circle display are discussed. The on-line simulation and off-line simulation function, the download of screens and net function are discussed.[关键词]人机界面；PLC；画面设计；离线模拟；在线模拟Key words: Human-Machine-Interface；PLC；Screendesign；Off-line simulation；On-line simulation[中图分类号] TP29人机界面的主要功能是取代传统的控制面板和显示仪表，同时可控制 PLC、单片机、变频器、智能仪表。能有效地节约 PLC 编辑空间和程序量、随时显示重要信息，有利于机械设备的正常运行，便于维修。可以存储丰富多彩的画面信息，使机器具有人性化。多语言文字切换功能，多台人机 MULTIDROP-LINK 功能与组网通信功能，能够有效提高该设备的智能化、信息化和自动化控制程度。1 如何编辑好的人机界面 如何进行人机界面的开发编辑，如何处理好画面信息，以与如何与 PLC 通信与控制等是编辑人机界面要考虑的首要问题。首先，应该了解现在所要开发的设备的工艺流程，熟悉所采纳的人机以与人机软件，熟悉所采纳的 PLC 的品牌、型号与其软件，并注意所采纳的人机是否支持所采纳的 PLC，假如不支持需考虑升级。一切就绪后才能进行人机的软件开发。人机软件的编辑主要是以安全可靠、美观有用。如何把人机界面做得更...
