仰拱开挖与工程施工设计方案VIP专享

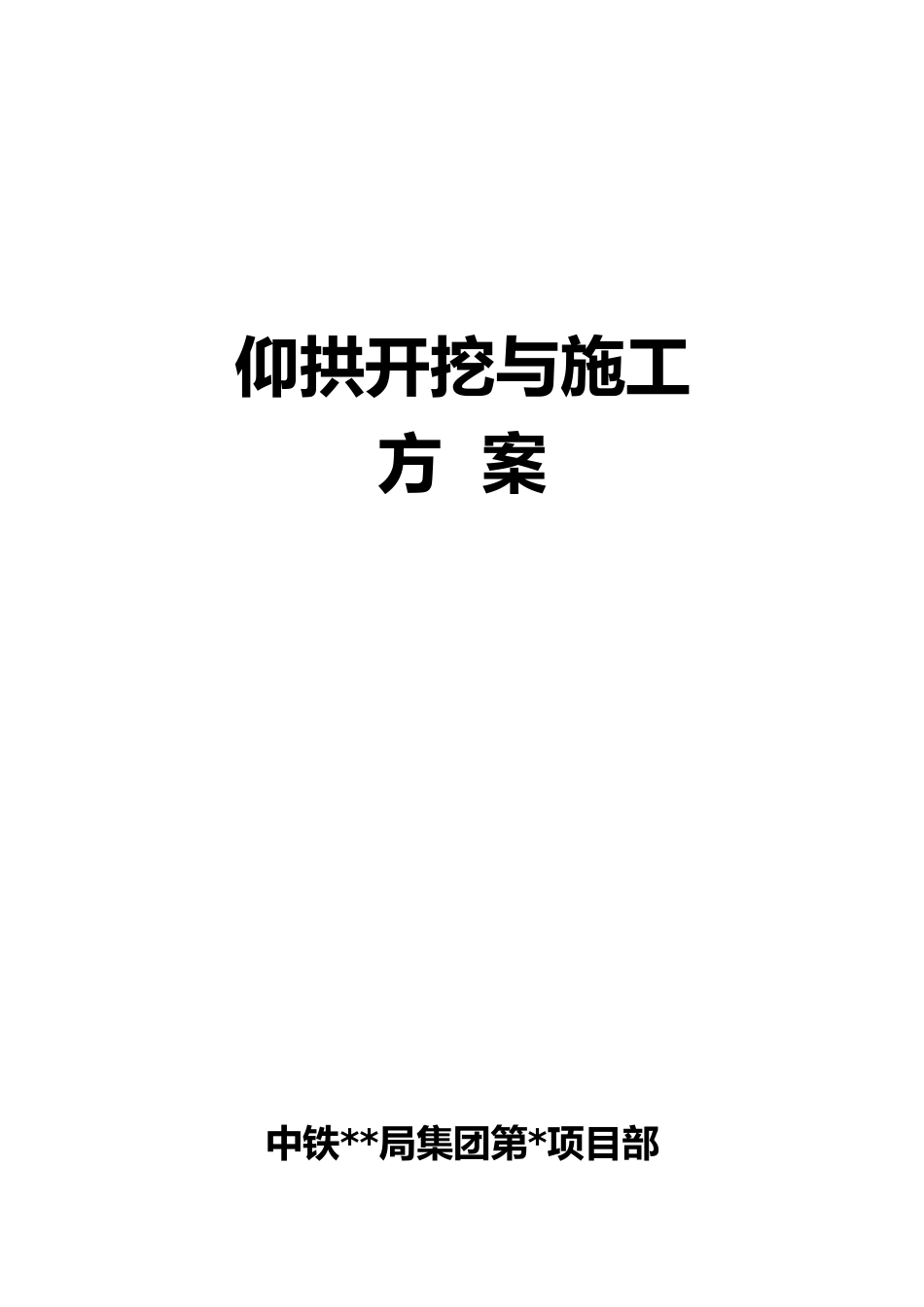

仰拱开挖与施工方 案中铁**局集团第*项目部二 O 一一年一月目 录一 编制依据·······································1二 编制目的·······································1三 工程概况·······································1四 施工方案·······································3五 劳力、机具设备配置······························5六 质量保证措施···································5七 安全保证措施···································6八 环境保证措施···································6仰拱开挖与施工方案1、编制依据1.1、《**铁路施工图设计文件》1.2、铁路隧道工程施工技术指南（TZ204-2024）1.3、铁路隧道工程安全技术规程（TB10304-2024）2、编制目的明确隧道仰拱施工作业的工艺流程、操作要点和相应的工艺标准，指导、规隧道仰拱施工作业。3、工程概况仰拱的施工包括仰拱的开挖、仰拱一衬、仰拱二衬与仰拱填充四部分。根据沪昆铁路设计文件，根据沪昆铁路设计文件，隧道Ⅴ b、Ⅴ a、Ⅳ b 型衬砌均设计了仰拱，复合式衬砌设计参数表见下表。复合式衬砌设计参数表衬 砌类 型初 期 支 护二次衬砌喷 射 混 凝 土钢 筋 网锚 杆钢 架拱墙仰拱设 置 部 位 /厚 度（ cm)网 格 间距设 置部 位长 度（ m)类 型间距规 格间距cmcm环 * 纵环 *纵Ⅱa拱 墙 /52.5拱 部 22中 空局部3530*Ⅱb拱 墙 /52.5拱 部 22中 空局部3545Ⅲa拱 墙 /1225×25； Ø6拱 部3拱 部 22中 空 /边 墙 22砂 浆1.2×1.54050Ⅲb拱 部 /23 ， 边 墙 /1225×25； Ø6拱 部3拱 部 22中 空 /边 墙 22砂 浆1.2×1.5高150 ， Φ22格 栅1.2 （拱部）4050Ⅳa拱 墙 /25 ， 仰 拱 /1020×20； Ø6拱 墙3.5拱 部 25中 空 /边 墙 22砂 浆1.2×1.2高170 ， Φ22格 栅1.0 （拱墙）4555Ⅳb拱 墙 /25 ， 仰 拱 /2520×20； Ø6拱 墙3.5拱 部 25中 空 /边 墙 22砂 浆1.2×1.2I18 型 钢1.0 （全环）45*55*Ⅴb（断层）拱 墙 、 仰 拱 /...
