作业学生宿舍楼综合布线设计方案

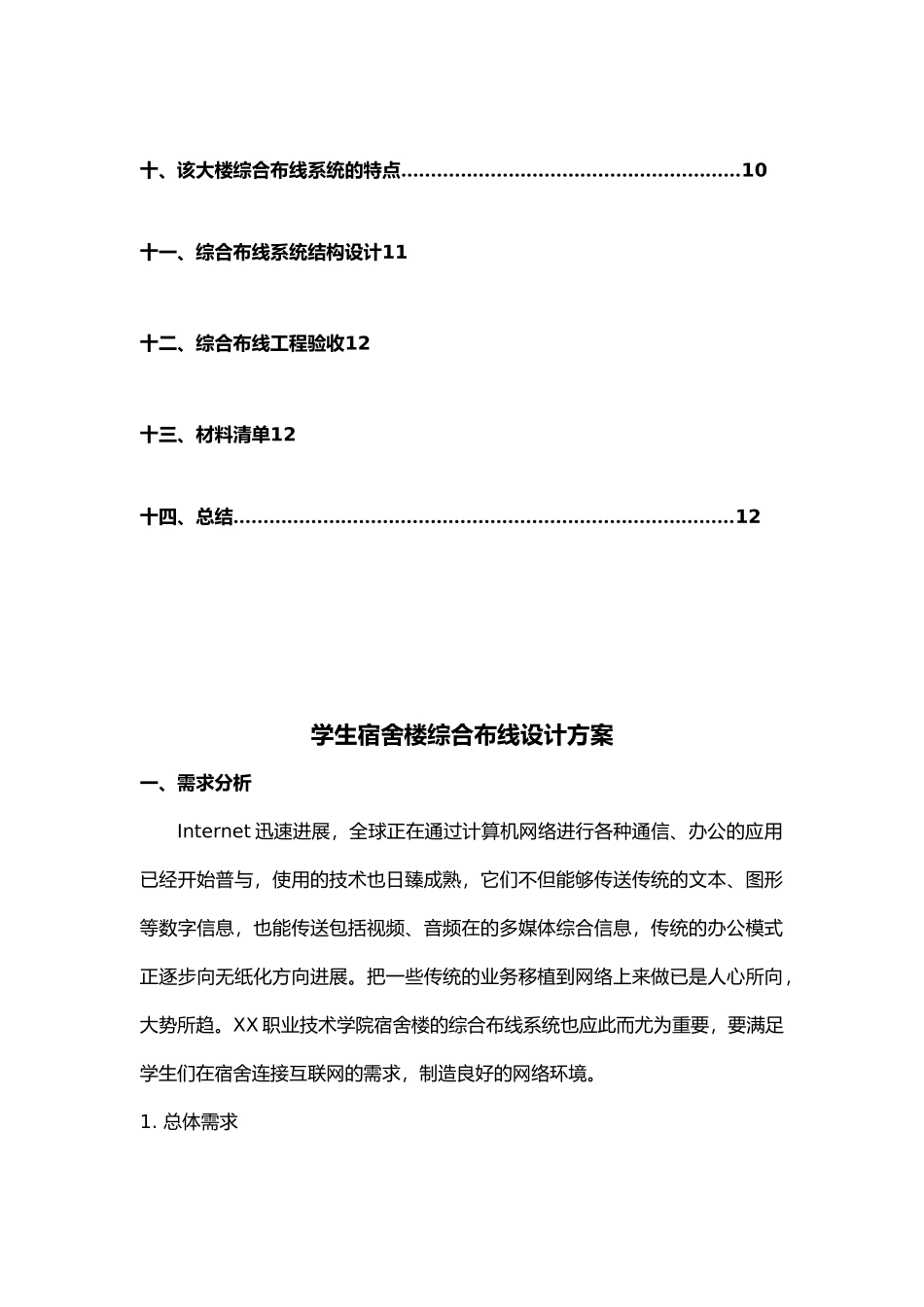

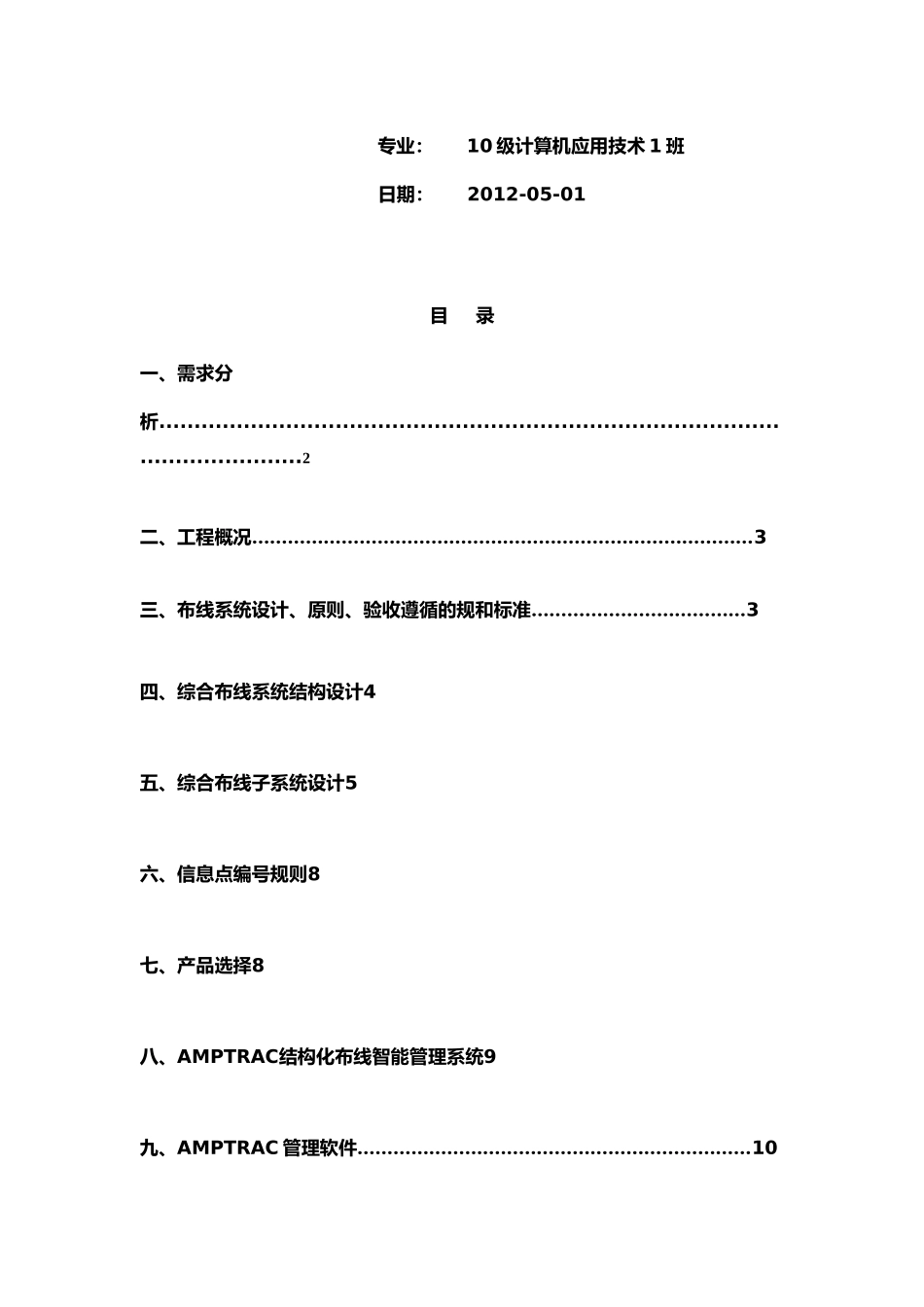

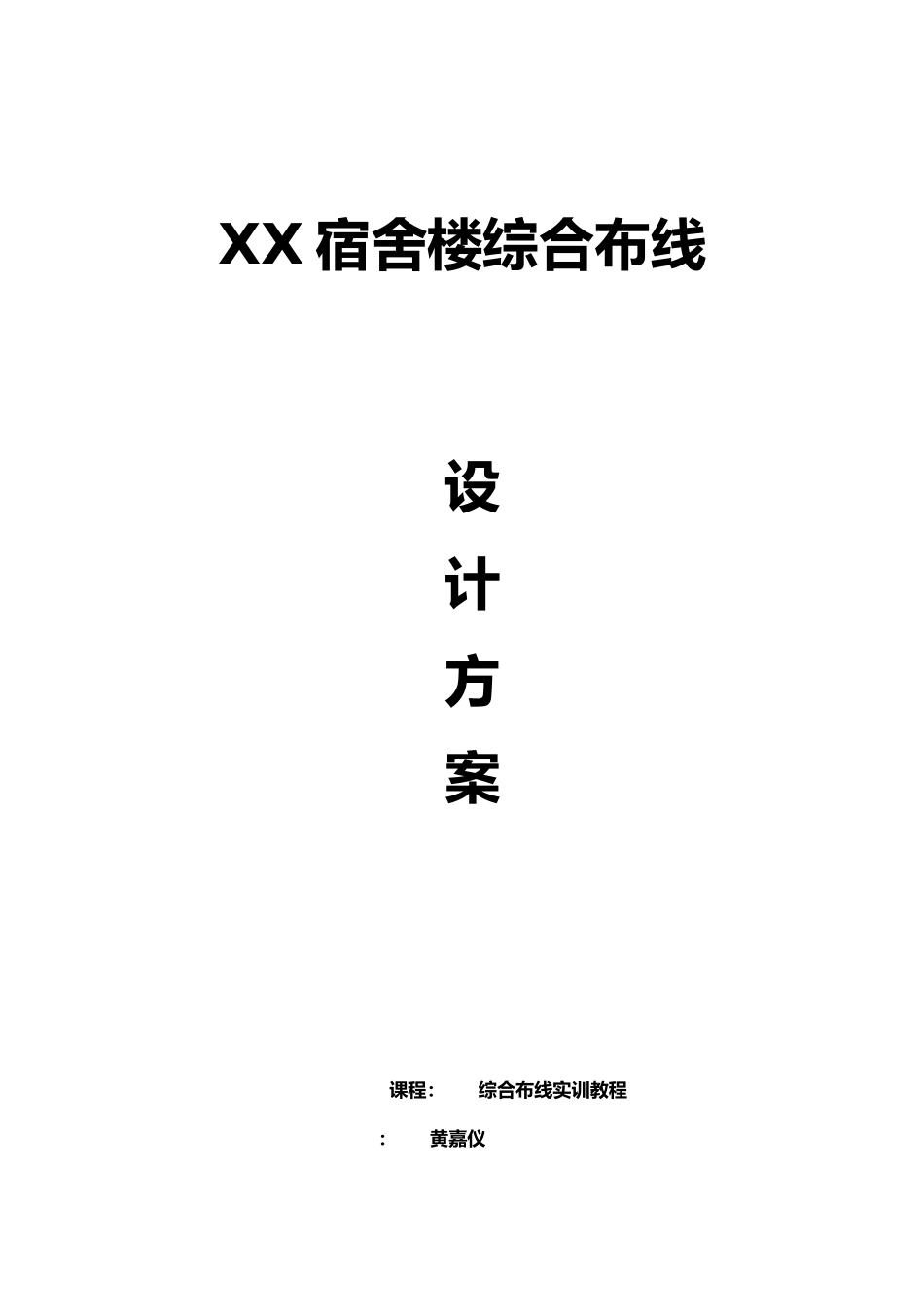

XX 宿舍楼综合布线设计方案课程： 综合布线实训教程： 黄嘉仪 专业： 10 级计算机应用技术 1 班日期： 2012-05-01目 录一、需求分析...............................................................................................................2二、工程概况…………………………………………………………………………3三、布线系统设计、原则、验收遵循的规和标准………………………………3四、综合布线系统结构设计4五、综合布线子系统设计5六、信息点编号规则8七、产品选择8八、AMPTRAC结构化布线智能管理系统9九、AMPTRAC 管理软件…………………………………………………………10十、该大楼综合布线系统的特点…………………………………………………10十一、综合布线系统结构设计11十二、综合布线工程验收12十三、材料清单12十四、总结…………………………………………………………………………12学生宿舍楼综合布线设计方案一、需求分析Internet 迅速进展，全球正在通过计算机网络进行各种通信、办公的应用已经开始普与，使用的技术也日臻成熟，它们不但能够传送传统的文本、图形等数字信息，也能传送包括视频、音频在的多媒体综合信息，传统的办公模式正逐步向无纸化方向进展。把一些传统的业务移植到网络上来做已是人心所向，大势所趋。XX 职业技术学院宿舍楼的综合布线系统也应此而尤为重要，要满足学生们在宿舍连接互联网的需求，制造良好的网络环境。1. 总体需求 ◇ 满足主干 1000Mbps,水平 100Mbps 交换到桌面的网络传输要求； ◇ 主干光纤的配置冗余备份，满足将来扩展的需要； ◇ 满足与电信与自身专网的连接； ◇ 信息点功能可随需要灵活调整； ◇ 兼容不同学校、不同宿舍的网络设备；2. 功能需求： 本设计中的综合布线系统应当能满足下述通信需要： ◇ ； ◇ 计算机网络； ◇ 具备实现 BAS、CAS、OAS、SCS 等系统网络集成的条件； ◇ 具备实现视频传输的条件； ◇ 其他符合布线标准的信号、数据传输；3. 性能需求：有服务效率、服务质量、网络吞吐率、网络响应时间、数据传输速度、资源利用率、可靠性、性能/价格比等；◇ 根据本工程的特别性，语音点和数据点使用一样的传输介质，即统一使用超5 类 4 对双绞电缆，以实现语音、数据相互备份的需要； ◇ 对于网络主干，数据通信介质全部使用光纤，语音通信主干使用大对数电缆；光缆和大对数电缆均留有余量； ◇ 对于其...
