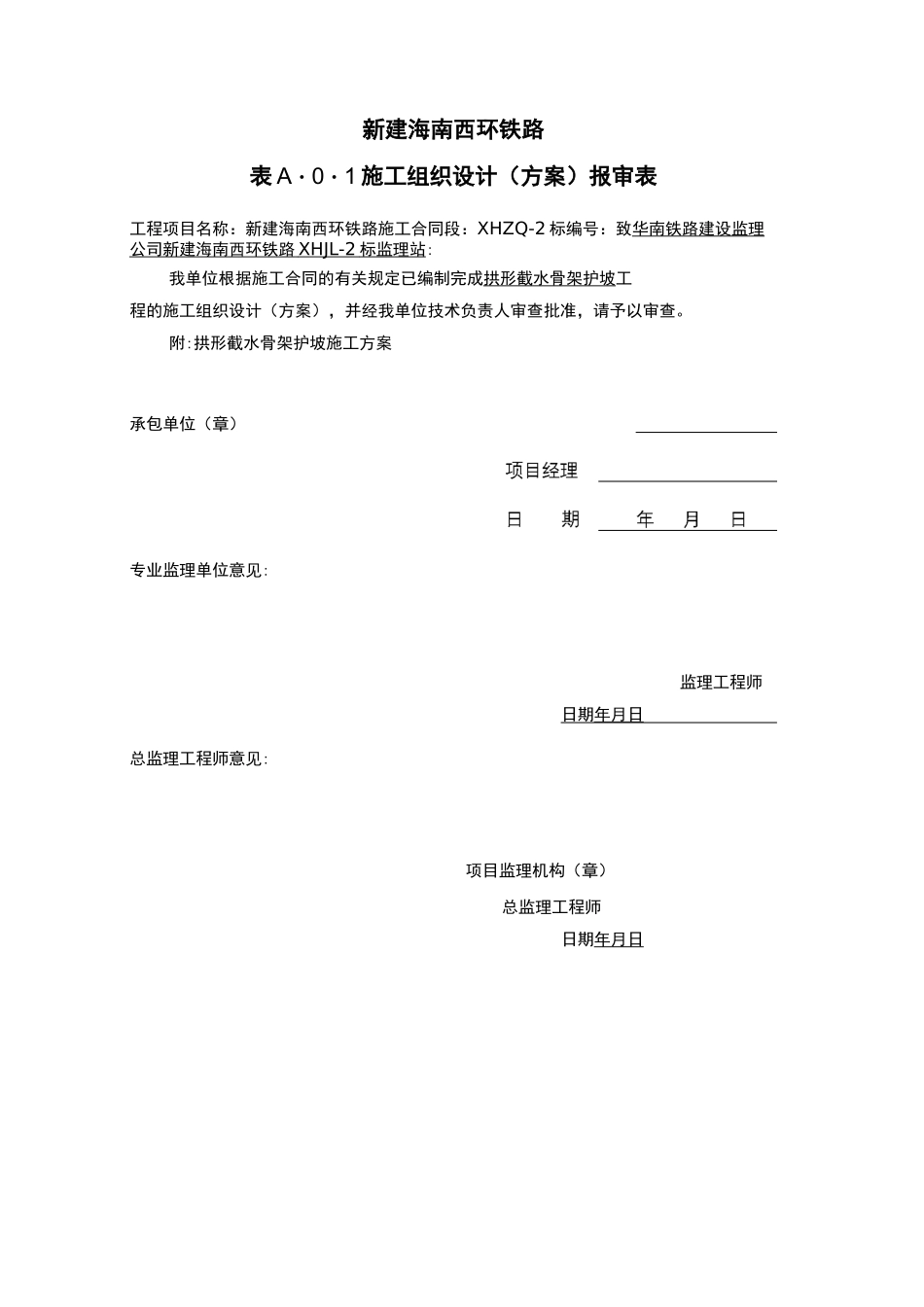

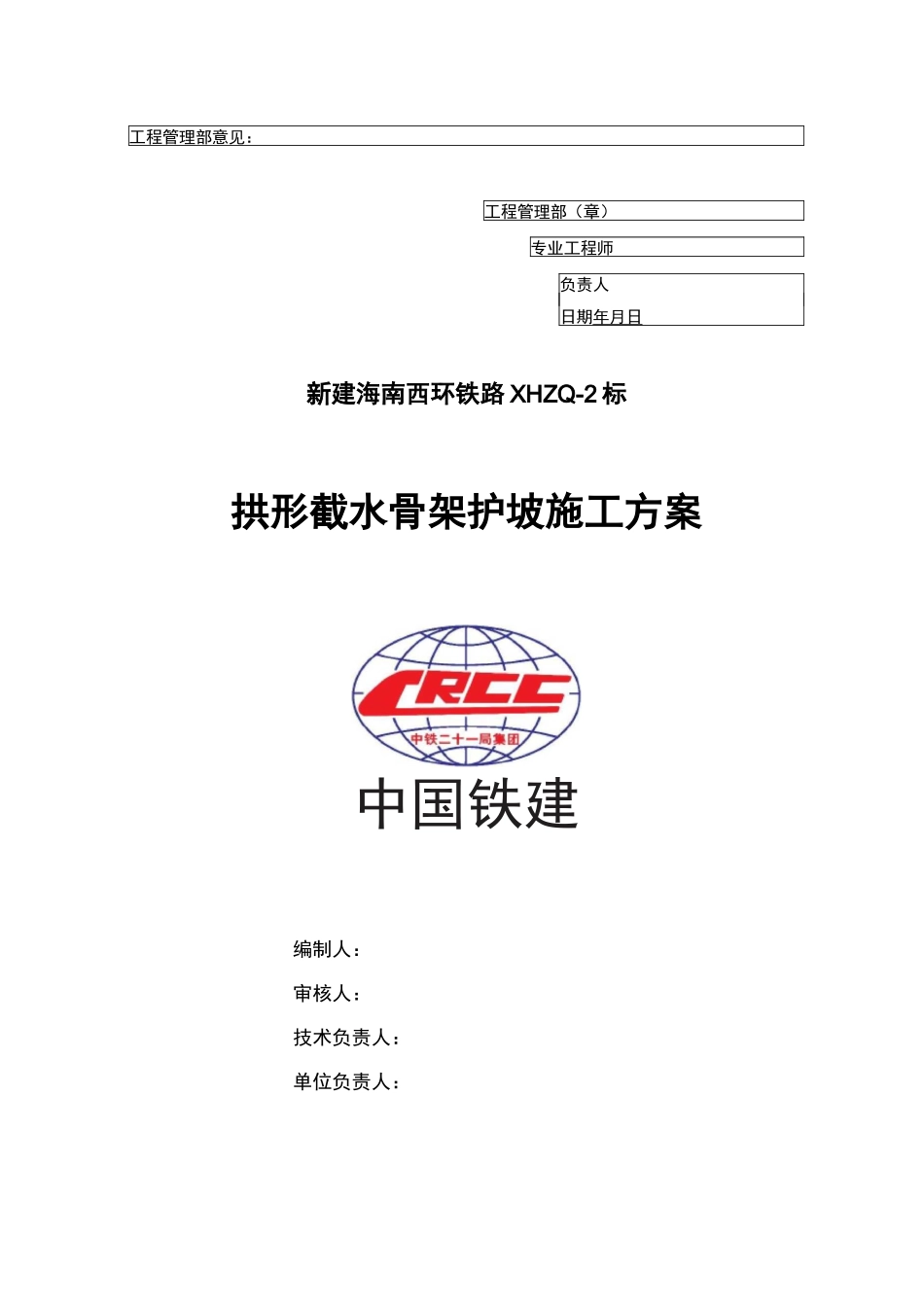

新建海南西环铁路表 A・0・1 施工组织设计（方案）报审表工程项目名称：新建海南西环铁路施工合同段：XHZQ-2 标编号：致华南铁路建设监理公司新建海南西环铁路 XHJL-2 标监理站 :我单位根据施工合同的有关规定已编制完成拱形截水骨架护坡工程的施工组织设计（方案），并经我单位技术负责人审查批准，请予以审查。附:拱形截水骨架护坡施工方案承包单位（章）专业监理单位意见:监理工程师日期年月日总监理工程师意见:项目监理机构（章）总监理工程师日期年月日工程管理部意见：工程管理部（章）专业工程师负责人日期年月日新建海南西环铁路 XHZQ-2 标拱形截水骨架护坡施工方案中国铁建编制人：审核人：技术负责人：单位负责人：中铁二十一局集团有限公司新建海南西环铁路 XHZQ-2 标项目经理部二 o—四年九月目录—、工程概况 1二、编制依据 1三、编制范围 1四、施工准备 21、技术准备 22、施工现场准备 23、测量准备 24、试验准备 2五、路基拱形骨架边坡施工 21、施工工艺 22、操作工艺 62.1 测量放线 62.2 基坑开挖 72.3 模板安装 72.4 沉降缝施工 72.5 混凝土浇筑 72.6 混凝土养护 82.7 骨架砌筑 82.8 植草护坡 102.9 检验要求 10六、资源配置计划 11七、施工安全措施 12八、质量保证措施 12九、安全文明施工 13十、环境保护 13拱形截水骨架护坡施工方案一、工程概况新家海南西环铁路 XHZQ-2 标 D1K17+800〜D2K37+226.09 段路基拱形骨架防护工程，共计 10 段，长 14801.2m。采用拱形骨架内撒草籽间植灌木护坡，路堤边坡拱形骨架护坡净距 4m，支骨架净距 3m；路堑边坡拱型骨架护坡的主骨架净距 3m、2.4m 两种，支骨架净距 3m。骨架及平台、平台截水沟混凝土 18193.6m3，撒草籽 43398ms，植灌木 43398 株，回填客土 4682m3。二、编制依据1、新建海南西环铁路海口至凤凰机场段施工图路基工程设计图；2、新建海南西环铁路海口至凤凰机场段施工图区间路基横断面设计图；3、新建海南西环铁路海口至凤凰机场段路基实施性施工组织设计；4、《铁路混凝土工程施工技术指南》(铁建设[2010]241 号)；5、《铁路混凝土工程施工质量验收标准》(TB10424-2010)；6、《混凝土结构工程施工质量验收规范》(GB50204-2002)；7、《铁路路基工程施工质量验收标准》(TB10414-2003)；8、《客货共线铁路路基工程施工技术指南》(TZ202-2008)；9、《铁路路基边坡绿色防护技术暂行规定》(建技[2003]7 号)；10、...
