深基坑(坑中坑)支护及挖土技术方案

深基坑(坑中坑)支护及挖土技术方案_第1页
1/13
深基坑(坑中坑)支护及挖土技术方案_第2页
2/13
深基坑(坑中坑)支护及挖土技术方案_第3页
3/13

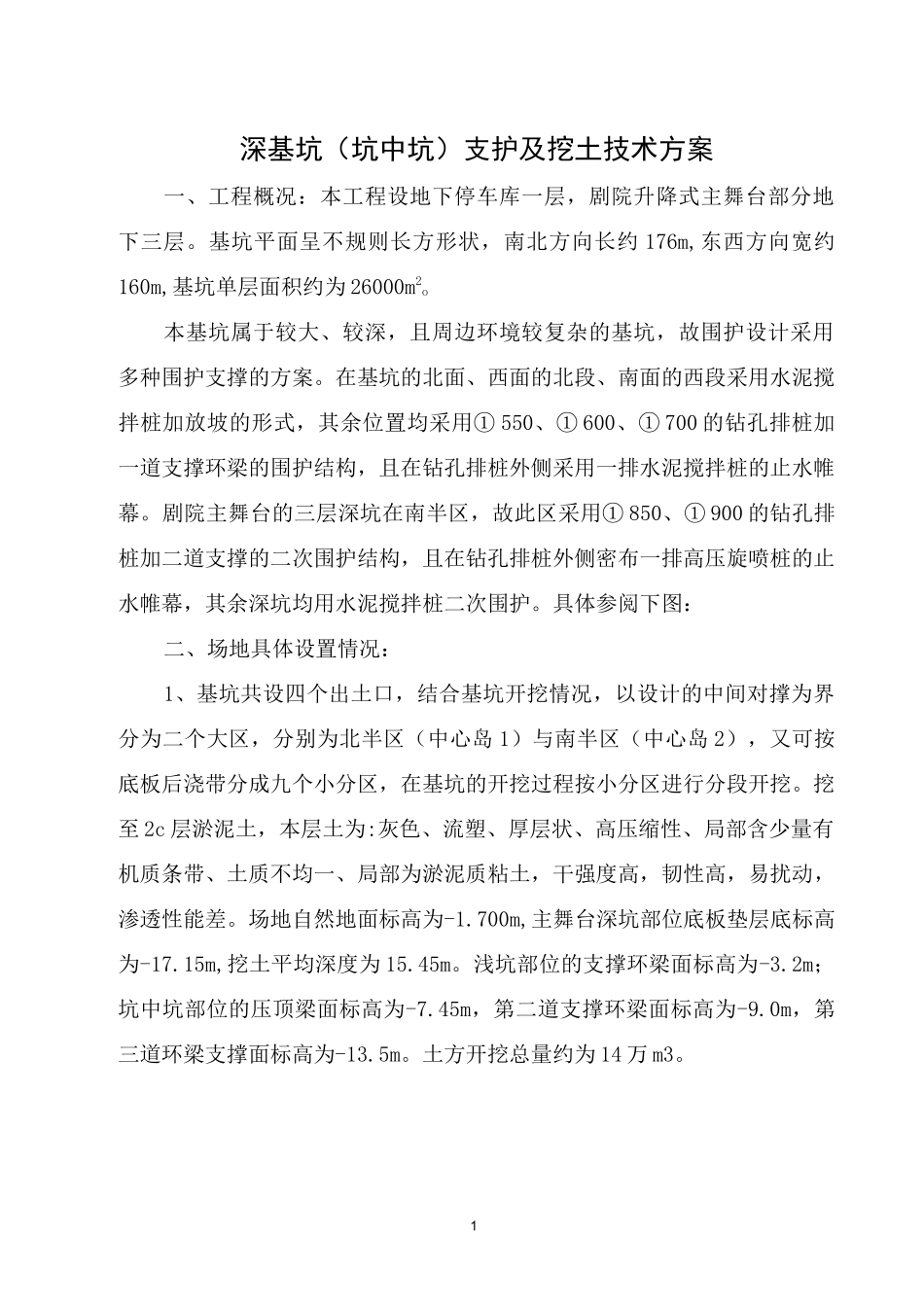

1深基坑(坑中坑)支护及挖土技术方案一、工程概况:本工程设地下停车库一层,剧院升降式主舞台部分地下三层。基坑平面呈不规则长方形状,南北方向长约 176m,东西方向宽约160m,基坑单层面积约为 26000m2o本基坑属于较大、较深,且周边环境较复杂的基坑,故围护设计采用多种围护支撑的方案。在基坑的北面、西面的北段、南面的西段采用水泥搅拌桩加放坡的形式,其余位置均采用① 550、① 600、① 700 的钻孔排桩加一道支撑环梁的围护结构,且在钻孔排桩外侧采用一排水泥搅拌桩的止水帷幕。剧院主舞台的三层深坑在南半区,故此区采用① 850、① 900 的钻孔排桩加二道支撑的二次围护结构,且在钻孔排桩外侧密布一排高压旋喷桩的止水帷幕,其余深坑均用水泥搅拌桩二次围护。具体参阅下图:二、场地具体设置情况:1、基坑共设四个出土口,结合基坑开挖情况,以设计的中间对撑为界分为二个大区,分别为北半区(中心岛 1)与南半区(中心岛 2),又可按底板后浇带分成九个小分区,在基坑的开挖过程按小分区进行分段开挖。挖至 2c 层淤泥土,本层土为:灰色、流塑、厚层状、高压缩性、局部含少量有机质条带、土质不均一、局部为淤泥质粘土,干强度高,韧性高,易扰动,渗透性能差。场地自然地面标高为-1.700m,主舞台深坑部位底板垫层底标高为-17.15m,挖土平均深度为 15.45m。浅坑部位的支撑环梁面标高为-3.2m;坑中坑部位的压顶梁面标高为-7.45m,第二道支撑环梁面标高为-9.0m,第三道环梁支撑面标高为-13.5m。土方开挖总量约为 14 万 m3。2Z/2塘地下室基坑围护平面图2、基坑周边的具体布置为:东面支撑围护边距离河清路的临时围墙约4.2M;南面水泥搅拌围护坡顶距后塘河约 5m,基坑西南角为生活区;西侧离坑边约 9.5M 为施工道路,在西侧南段设有钢筋场地,出土口 2 与出土口 3位于基坑的西侧;北侧水泥搅拌围护坡顶距离宁穿路临时围墙约 16M,在基坑的北面设有出土口 1,东北角为办公区,现场设置两个进出大门,分别为1#大门与 2#大门,均位于北面宁穿路上,两大门之间的场地为钢筋及木工车间。在基坑北边施工道路外侧地面上 6 米有一条通信电缆。三、水泥搅拌桩施工1、水泥搅拌桩施工工艺开工前应在施工区外打设试验桩,以确定施工工艺的合理性,一般施工工艺按下列步骤进行:1)桩机就位对中,对中误差不超过 5cm,并调节桩机垂直度使其偏差聪工生逐宁n刖-口后I3在1%以内;泵房按要求配制水泥浆。2)搅拌下沉至设计深度后开启...
