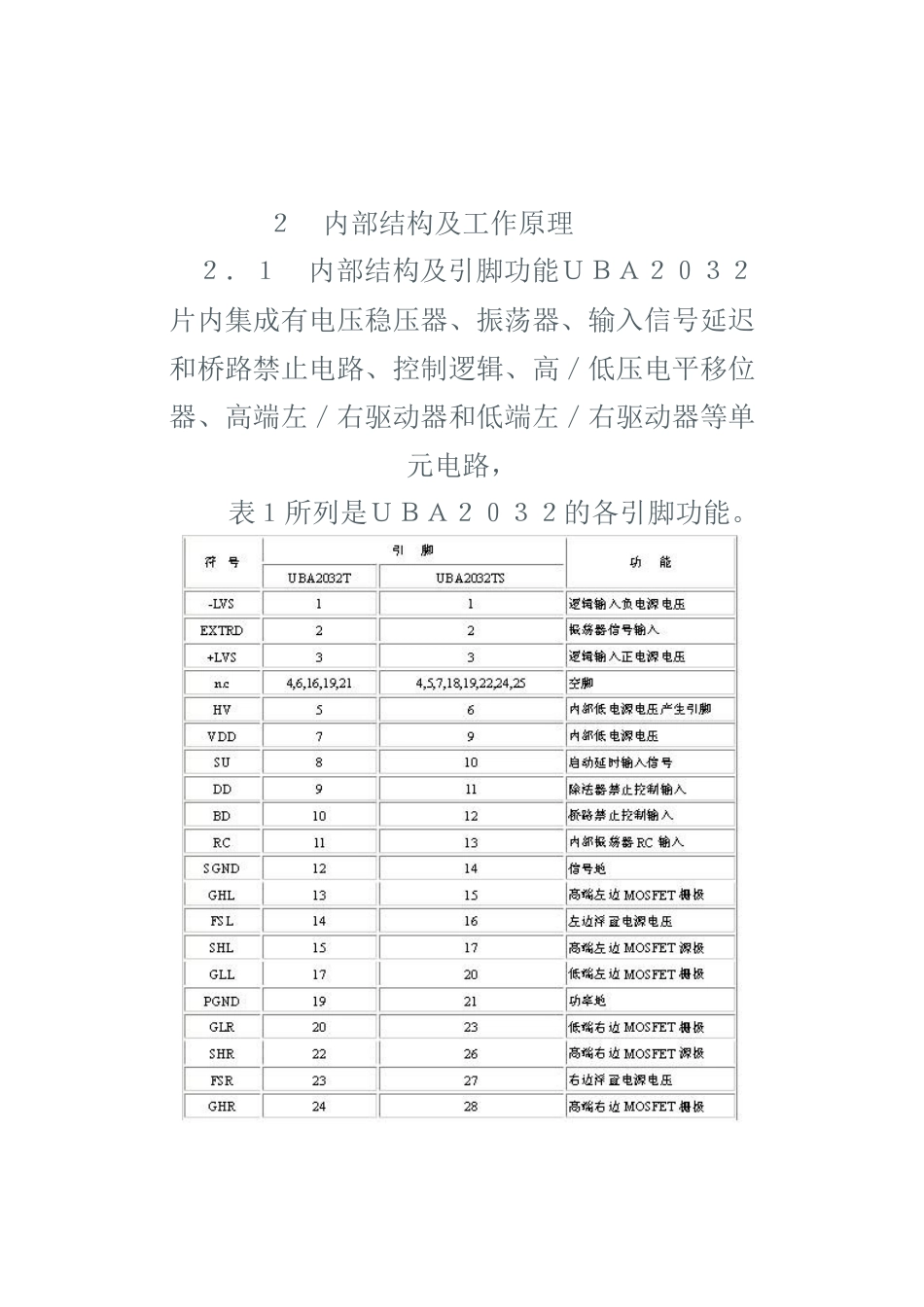

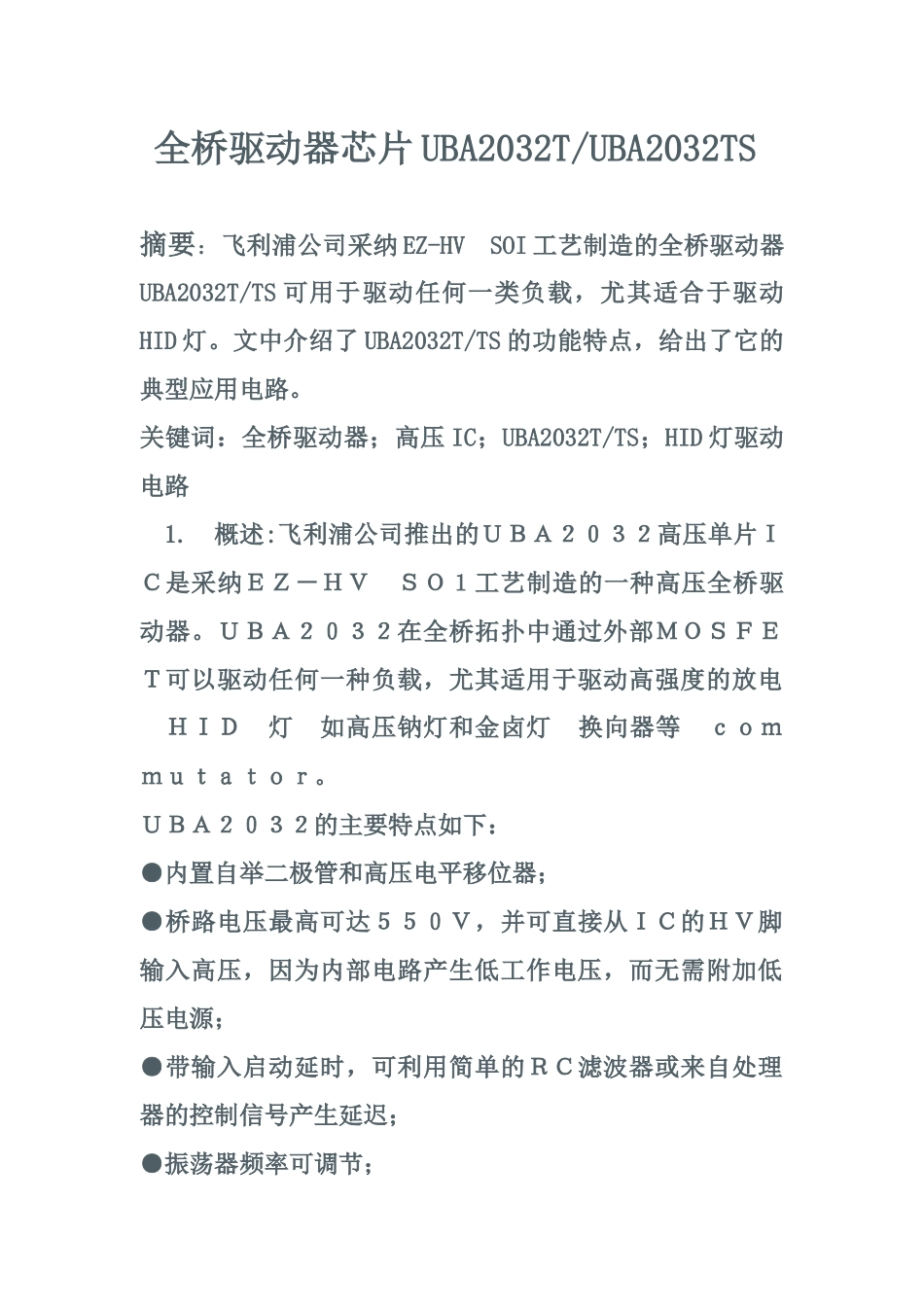

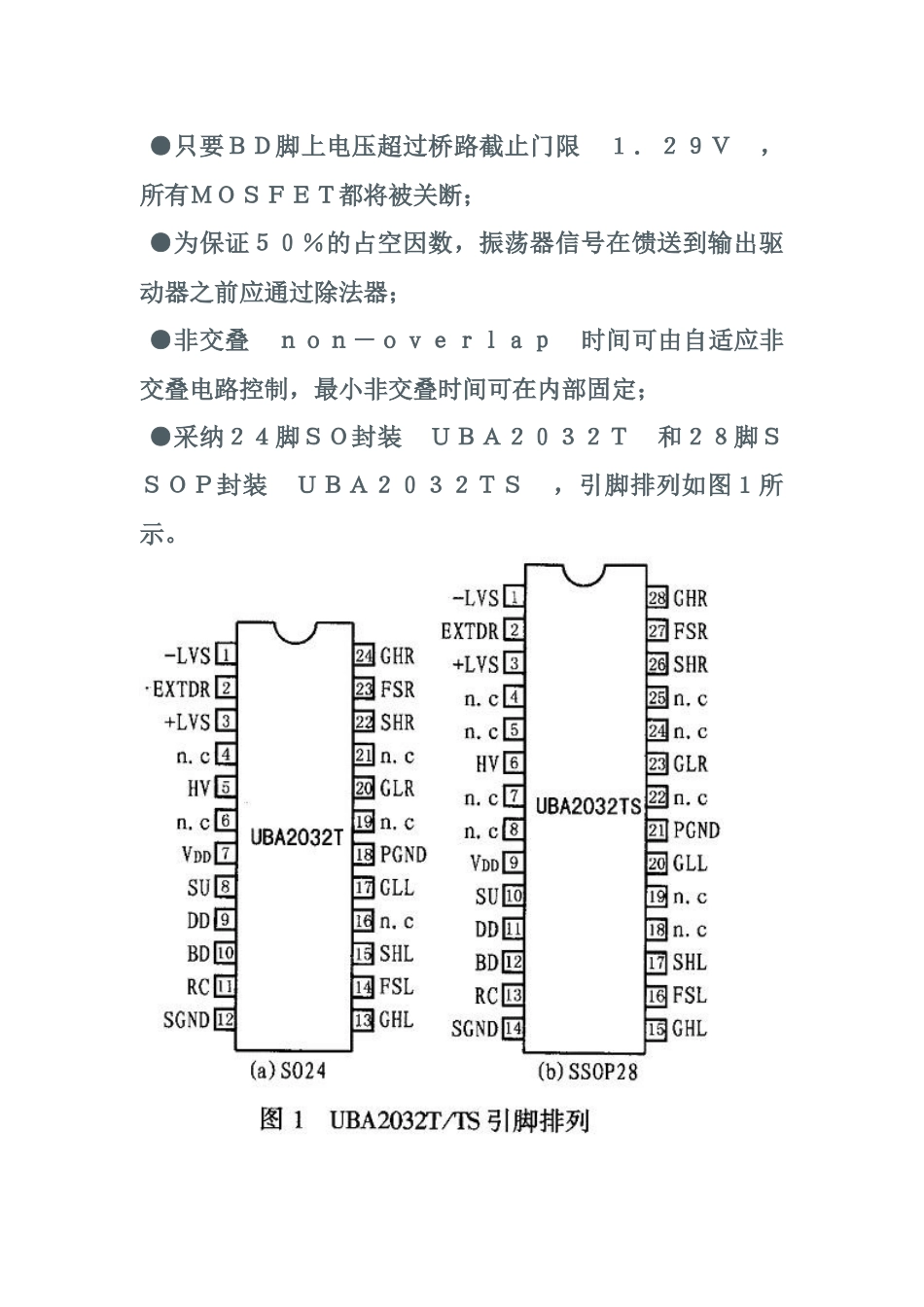

全桥驱动器芯片 UBA2032T/UBA2032TS摘要：飞利浦公司采纳 EZ-HV SOI 工艺制造的全桥驱动器UBA2032T/TS 可用于驱动任何一类负载，尤其适合于驱动HID 灯。文中介绍了 UBA2032T/TS 的功能特点，给出了它的典型应用电路。关键词：全桥驱动器；高压 IC；UBA2032T/TS；HID 灯驱动电路 1. 概述:飞利浦公司推出的ＵＢＡ２０３２高压单片ＩＣ是采纳ＥＺ－ＨＶ ＳＯ１工艺制造的一种高压全桥驱动器。ＵＢＡ２０３２在全桥拓扑中通过外部ＭＯＳＦＥＴ可以驱动任何一种负载，尤其适用于驱动高强度的放电ＨＩＤ灯如高压钠灯和金卤灯换向器等ｃｏｍｍｕｔａｔｏｒ。ＵＢＡ２０３２的主要特点如下：●内置自举二极管和高压电平移位器；●桥路电压最高可达５５０Ｖ，并可直接从ＩＣ的ＨＶ脚输入高压，因为内部电路产生低工作电压，而无需附加低压电源；●带输入启动延时，可利用简单的ＲＣ滤波器或来自处理器的控制信号产生延迟；●振荡器频率可调节； ●只要ＢＤ脚上电压超过桥路截止门限１．２９Ｖ，所有ＭＯＳＦＥＴ都将被关断； ●为保证５０％的占空因数，振荡器信号在馈送到输出驱动器之前应通过除法器； ●非交叠ｎｏｎ－ｏｖｅｒｌａｐ时间可由自适应非交叠电路控制，最小非交叠时间可在内部固定； ●采纳２４脚ＳＯ封装ＵＢＡ２０３２Ｔ和２８脚ＳＳＯＰ封装ＵＢＡ２０３２ＴＳ，引脚排列如图１所示。２ 内部结构及工作原理 ２．１ 内部结构及引脚功能ＵＢＡ２０３２片内集成有电压稳压器、振荡器、输入信号延迟和桥路禁止电路、控制逻辑、高／低压电平移位器、高端左／右驱动器和低端左／右驱动器等单元电路， 表１所列是ＵＢＡ２０３２的各引脚功能。备注：H 为高电平；L 为低电平；X 表示无关 ２．２ 工作原理 ＵＢＡ２０３２既可从ＨＶ脚施加电压以产生内部低电源电压ＶＤＤ１１．５±２Ｖ，也可将低压电源直接连接到ＶＤＤ脚此情况下ＨＶ脚必须连接到脚ＶＤＤ或ＳＧＮＤ。当ＶＤＤ脚或ＨＶ脚上的电压高于释放功率驱动电平典型值分别为９Ｖ和１２．５Ｖ时，桥路输出电压将由ＥＸＴＤＲ脚上的控制信号来决定。 表２列出了ＩＣ的状态及输入／输出之间的逻辑关系。一旦脚ＶＤＤ或ＨＶ上的电压降至功率驱动复位电平分别为６．５Ｖ和１０Ｖ以下，ＩＣ将进入再次启动状态。 当脚ＨＶ电压穿越释放功率驱动电平常，桥路将根据以下两点确定状态换向： （１）高端左边和低端右边ＭＯＳ...
