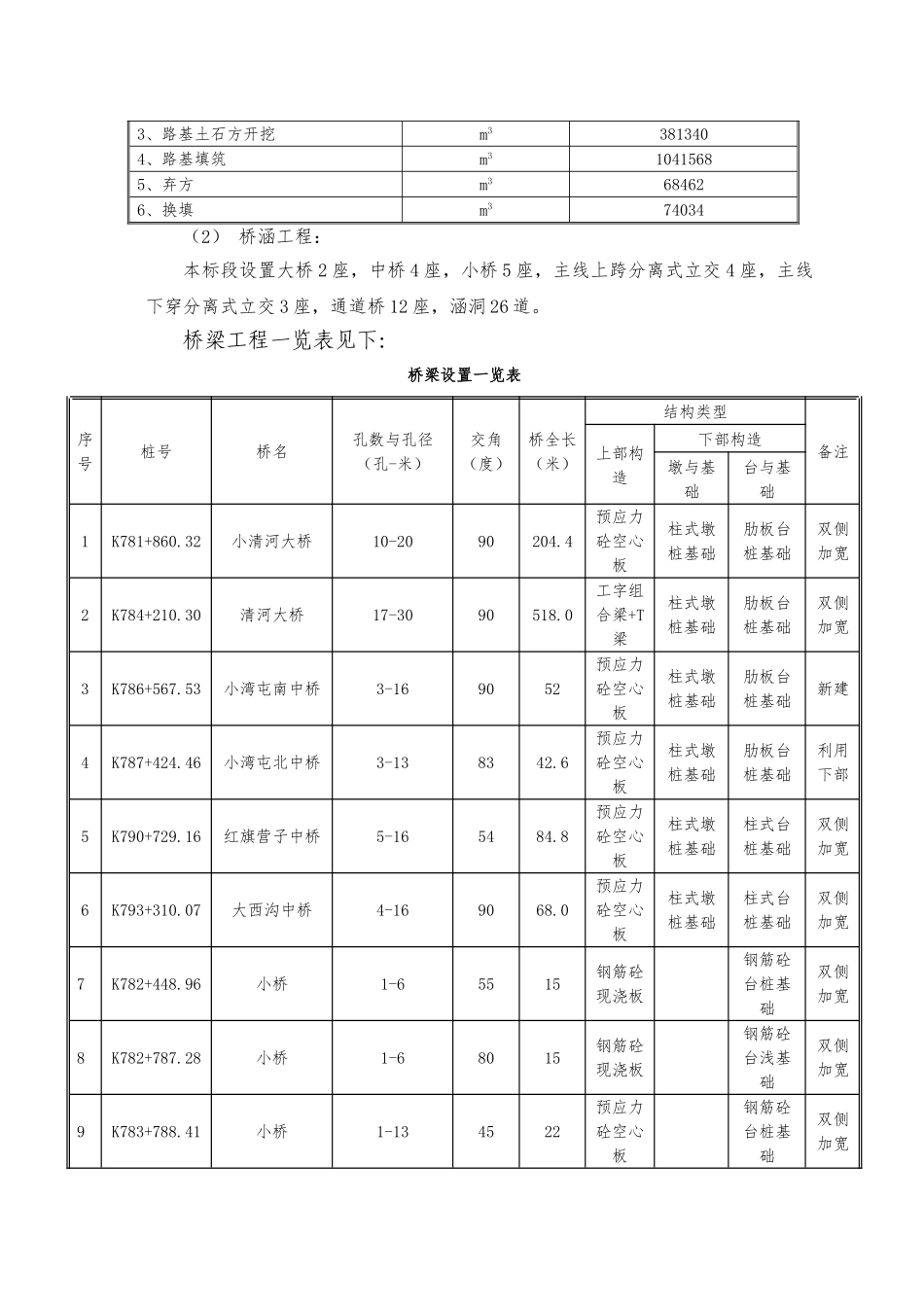

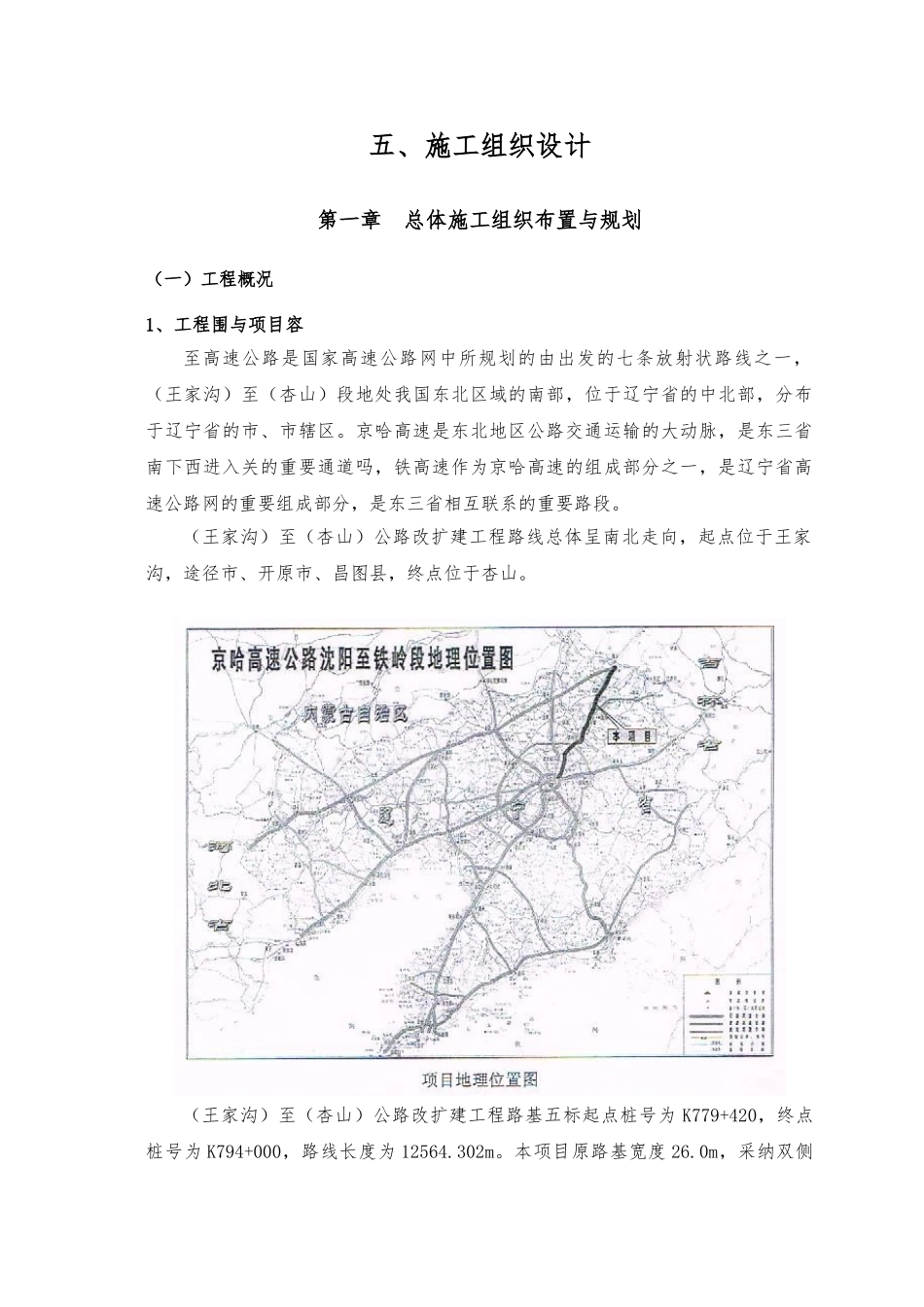

五、施工组织设计第一章 总体施工组织布置与规划（一）工程概况1、工程围与项目容至高速公路是国家高速公路网中所规划的由出发的七条放射状路线之一，（王家沟）至（杏山）段地处我国东北区域的南部，位于辽宁省的中北部，分布于辽宁省的市、市辖区。京哈高速是东北地区公路交通运输的大动脉，是东三省南下西进入关的重要通道吗，铁高速作为京哈高速的组成部分之一，是辽宁省高速公路网的重要组成部分，是东三省相互联系的重要路段。（王家沟）至（杏山）公路改扩建工程路线总体呈南北走向，起点位于王家沟，途径市、开原市、昌图县，终点位于杏山。（王家沟）至（杏山）公路改扩建工程路基五标起点桩号为 K779+420，终点桩号为 K794+000，路线长度为 12564.302m。本项目原路基宽度 26.0m，采纳双侧加宽为主的扩建方案，路基两侧同时向外拓宽 8.0m，扩建后路基宽度 42.0m。其中：1、整体式路基：本项目主线为四车道改扩建成八车道工程，改建后全幅路基宽度 42m，其中：中央分隔带 3m+2*0.75m 左侧路缘带+2*4*3.75m 行车道+2*3.0m 硬路肩+2*0.75m 土路肩；行车道、硬路肩的标准横坡为 2%、土路肩为 4%。中央分隔带缘石高 8cm，外侧路缘石填方段高 12cm，挖方段与路面同高，路缘石采纳花岗岩，缘石外土路肩与缘石同高。2、分离式路基：分 离 式 路 基 单 幅 路 基 宽 度 20.75m ， 其 中 ： 0.75m 路 缘 带 +1.25m 硬 路 肩+4*3.75m 行车道+3.0m 硬路肩+0.75m 土路肩；行车道、硬路肩的标准横坡为 2%、土路肩为 4%。路缘石填方段高 12cm，路缘石采纳花岗岩，缘石外土路肩与缘石同高。主要工程项目容有：（1）路基土石方工程：路基土石方数量表项目单位数量1、挖出旧路面m3390832、拆除结构物m3350883、路基土石方开挖m33813404、路基填筑m310415685、弃方m3684626、换填m374034（2） 桥涵工程：本标段设置大桥 2 座，中桥 4 座，小桥 5 座，主线上跨分离式立交 4 座，主线下穿分离式立交 3 座，通道桥 12 座，涵洞 26 道。桥梁工程一览表见下：桥梁设置一览表序号桩号桥名孔数与孔径（孔-米）交角（度）桥全长（米）结构类型备注上部构造下部构造墩与基础台与基础1K781+860.32小清河大桥10-2090204.4 预应力砼空心板柱式墩 桩基础肋板台桩基础 双侧加宽 2K784+210.30清河大桥17-3090518.0 工字组合梁+T梁柱式墩桩基础 肋板台桩基础双侧加宽 3K786+567.53小湾屯南中桥3-169052预...
