关于某水电站现状调查分析报告

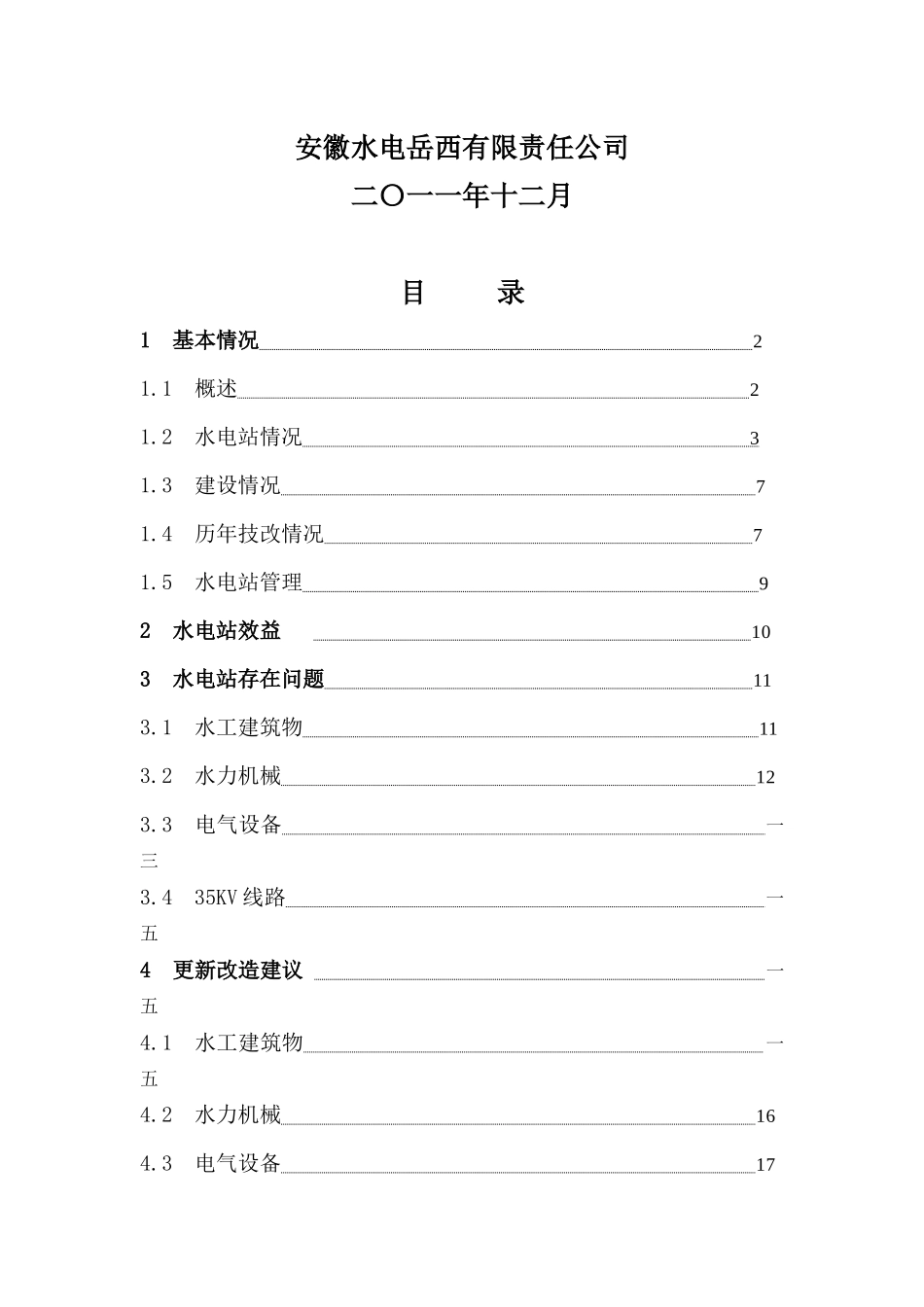

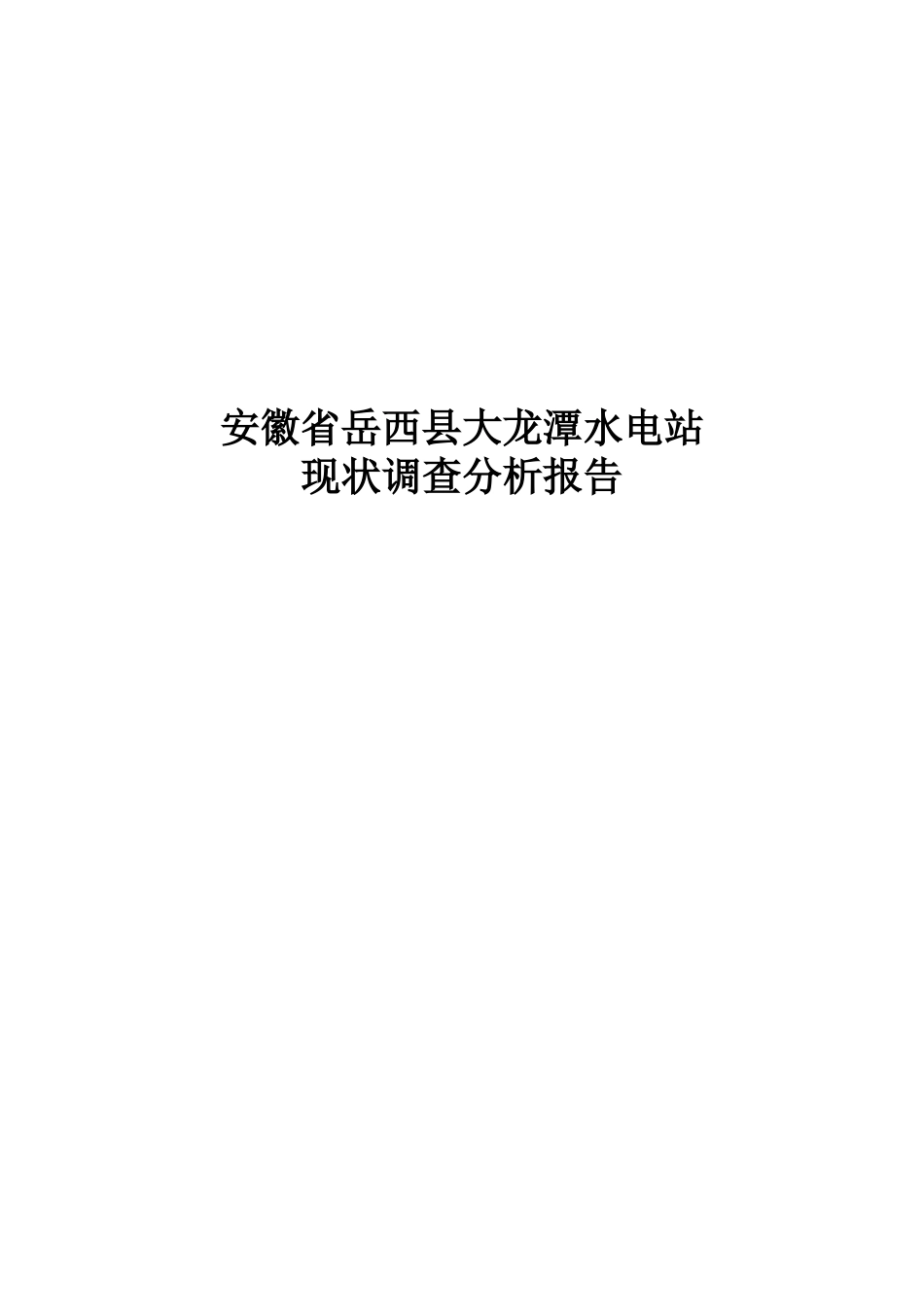

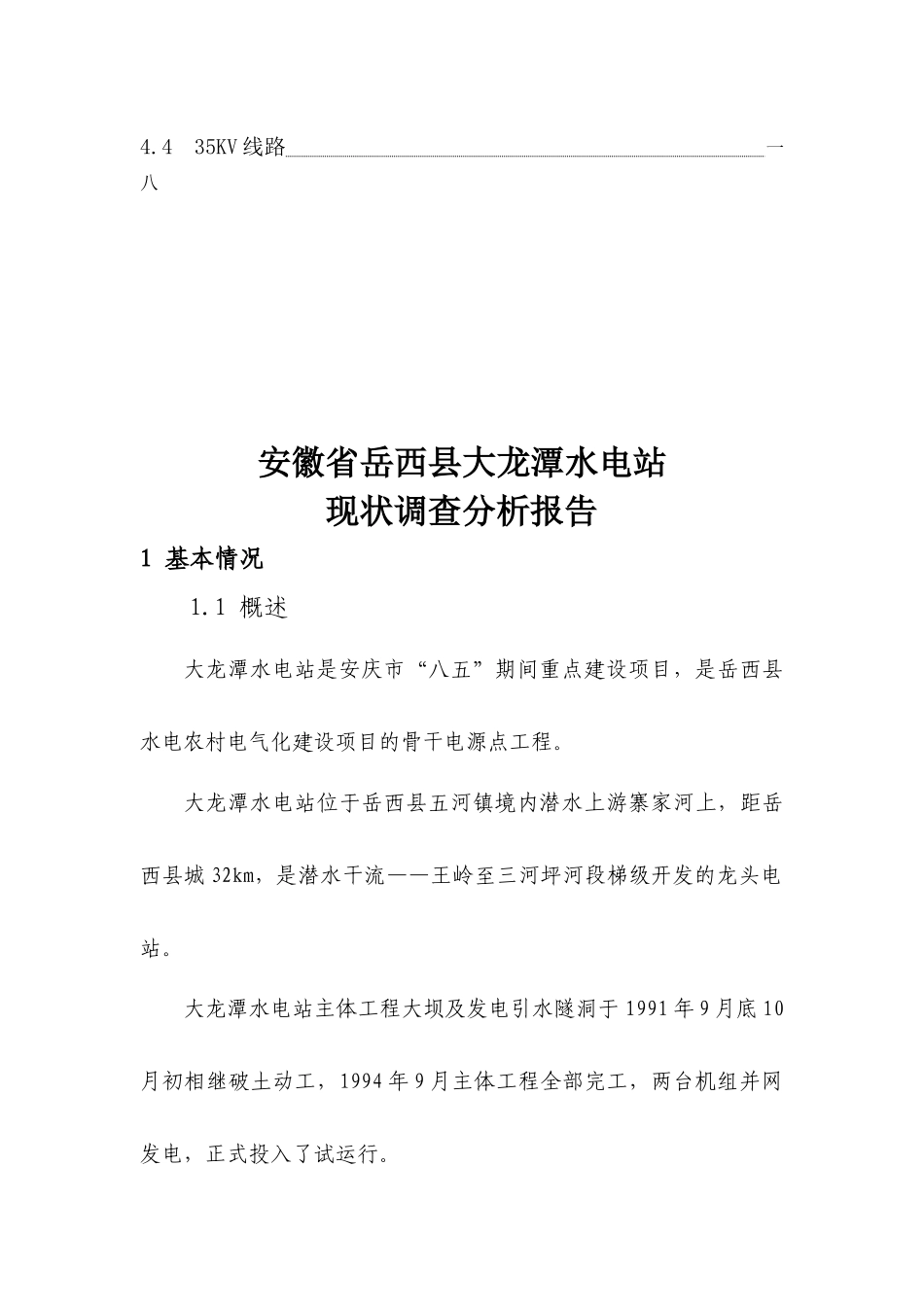

安徽省岳西县大龙潭水电站现状调查分析报告安徽水电岳西有限责任公司二〇一一年十二月目 录1 基本情况 21.1 概述 21.2 水电站情况 3 1.3 建设情况 71.4 历年技改情况 71.5 水电站管理 92 水电站效益 103 水电站存在问题 113.1 水工建筑物 113.2 水力机械 123.3 电气设备 一三3.4 35KV 线路 一五4 更新改造建议 一五4.1 水工建筑物 一五4.2 水力机械 164.3 电气设备 174.4 35KV 线路 一八安徽省岳西县大龙潭水电站现状调查分析报告1 基本情况1.1 概述大龙潭水电站是安庆市“八五”期间重点建设项目，是岳西县水电农村电气化建设项目的骨干电源点工程。大龙潭水电站位于岳西县五河镇境内潜水上游寨家河上，距岳西县城 32km，是潜水干流——王岭至三河坪河段梯级开发的龙头电站。 大龙潭水电站主体工程大坝及发电引水隧洞于 1991 年 9 月底 10月初相继破土动工，1994 年 9 月主体工程全部完工，两台机组并网发电，正式投入了试运行。大龙潭电站坝址位于“大龙潭”上游约 210m 处的深山峡谷中，坝址以上集水面积 209km2，是一座防洪、发电为主，兼有灌溉养殖等综合效益的中型水库。水库总库容 1074×104m3，其中调节库容441×104 m3，死库容 269×104m3，滞洪库容 320×104m3。电站总装机10MW，单机 5MW。该站的建成对其下游已投产的大龙潭二级站（五河水电站）、岩湾水电站、王岭水电站年发电量和保证出力都有所提高，对下游的农田和几十个村镇居民点有一定防洪作用。2024 年开始正在实施大龙潭水库除险加固工程。大龙潭电站为不完全季调节电站，主要由大坝、发电引水隧洞、发电厂房、变电站、35kV 输电线路及管理设施六大部分组成。1.2 水电站情况1.2.2 电站主要建筑工程1）拦河坝：大坝为浆砌石抛物线形双曲拱坝，坝体由小石砼砌块石筑成（上下游面为条石），坝顶高程为 330.5m，最大坝高64.5m，坝顶弧长一八 5.53m（金华水电工程处的大坝竣工报告注明修改后为一八 2.22m），坝顶宽 3m，底厚一三 m，坝顶设开敞式溢洪道，采纳高坎挑流的消能型式，溢流堰顶高程 322m，溢流前缘长度66.4m，最大泄量 3008.2m3∕S，,坝顶上游设有 1.2m 防浪墙。2）泄洪建筑物：除大坝坝顶设有开敝式溢洪道外，在右岸设有一无压泄洪隧洞，隧洞进口设开敝式溢流堰，堰顶高程为 322m，堰轴线为圆弧形，长 38m，堰后接 1:1.2 的陡坡，陡坡后为反弧段，末端高程为 285m，以下接 3%坡度平洞段...
