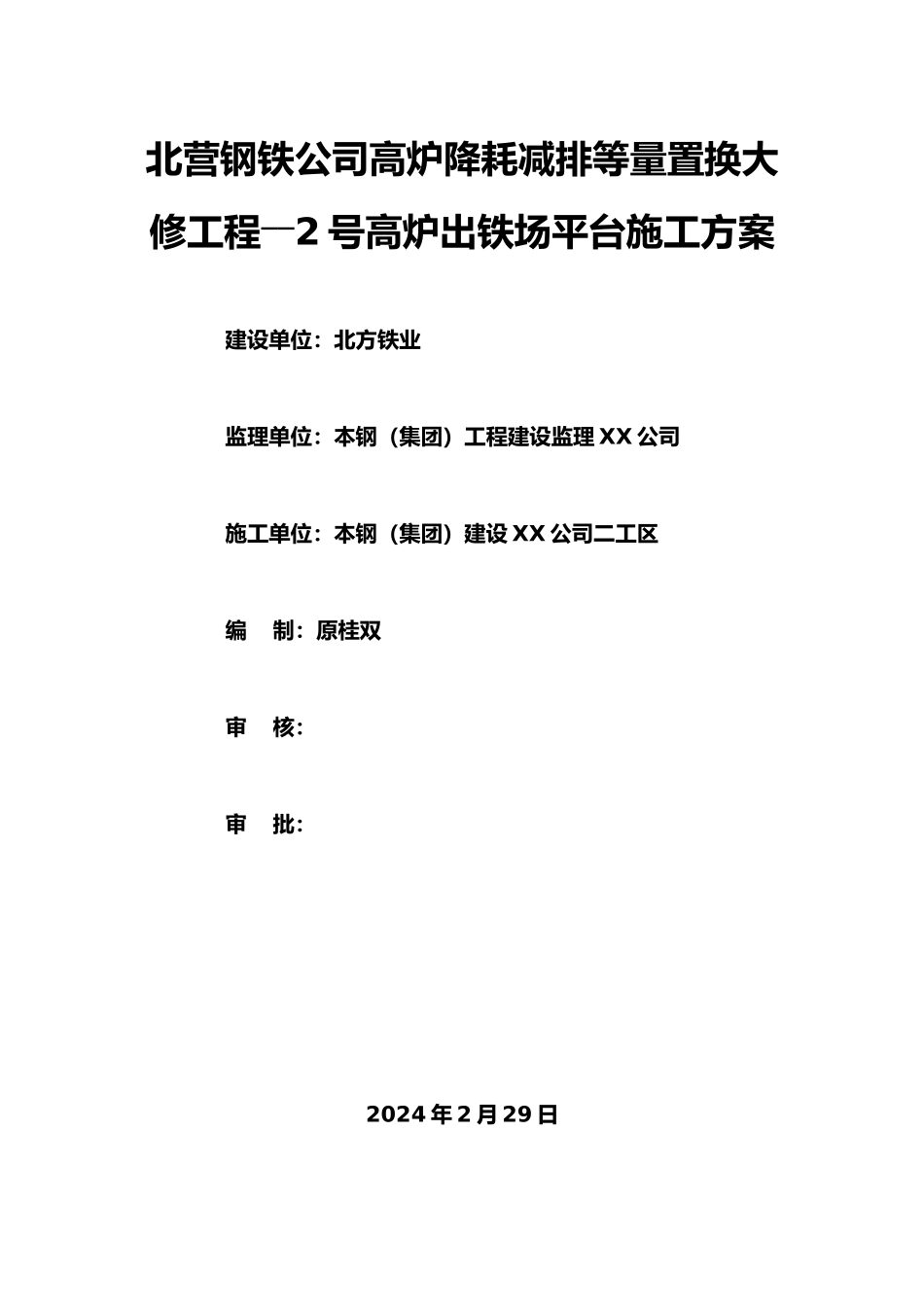

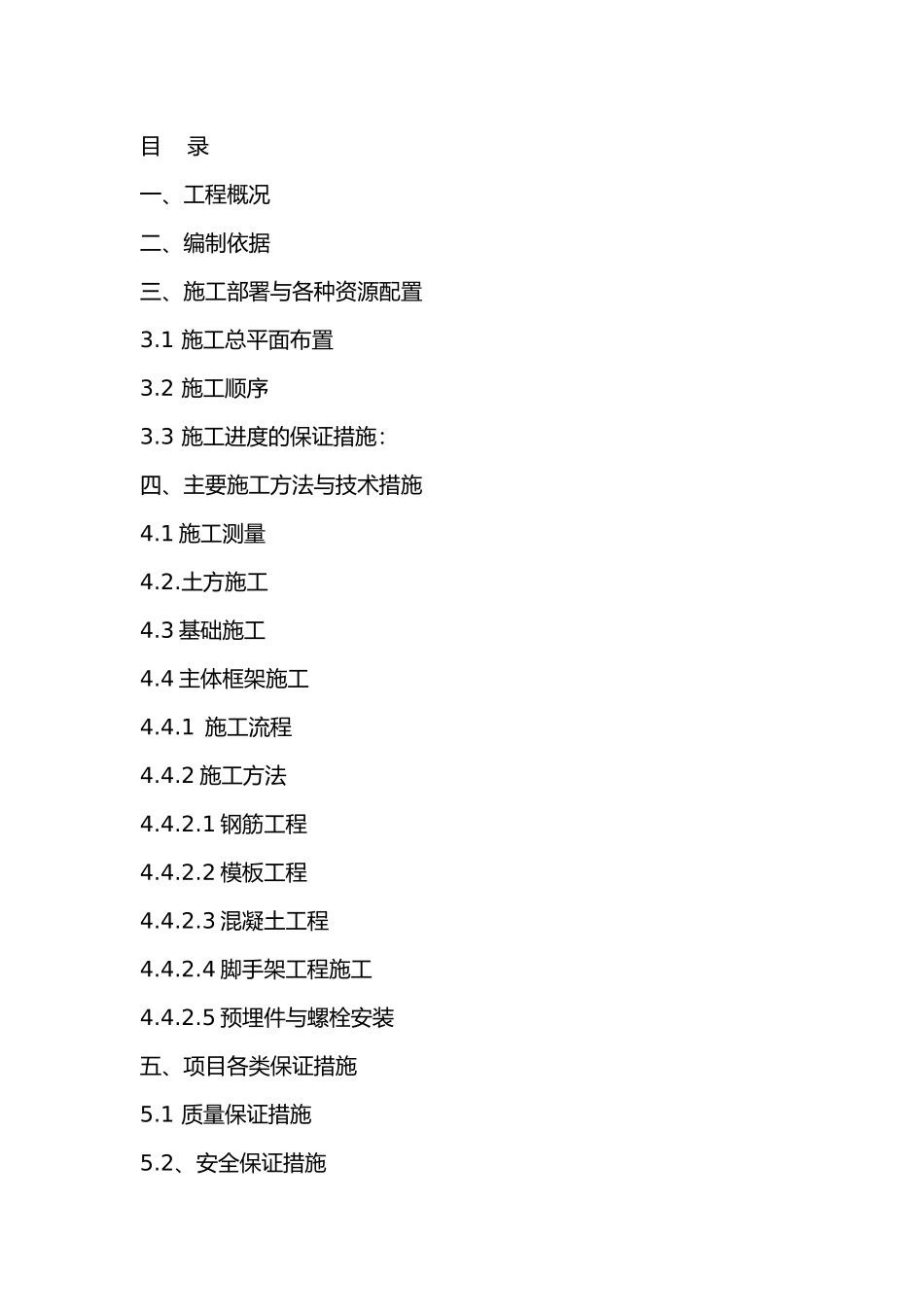

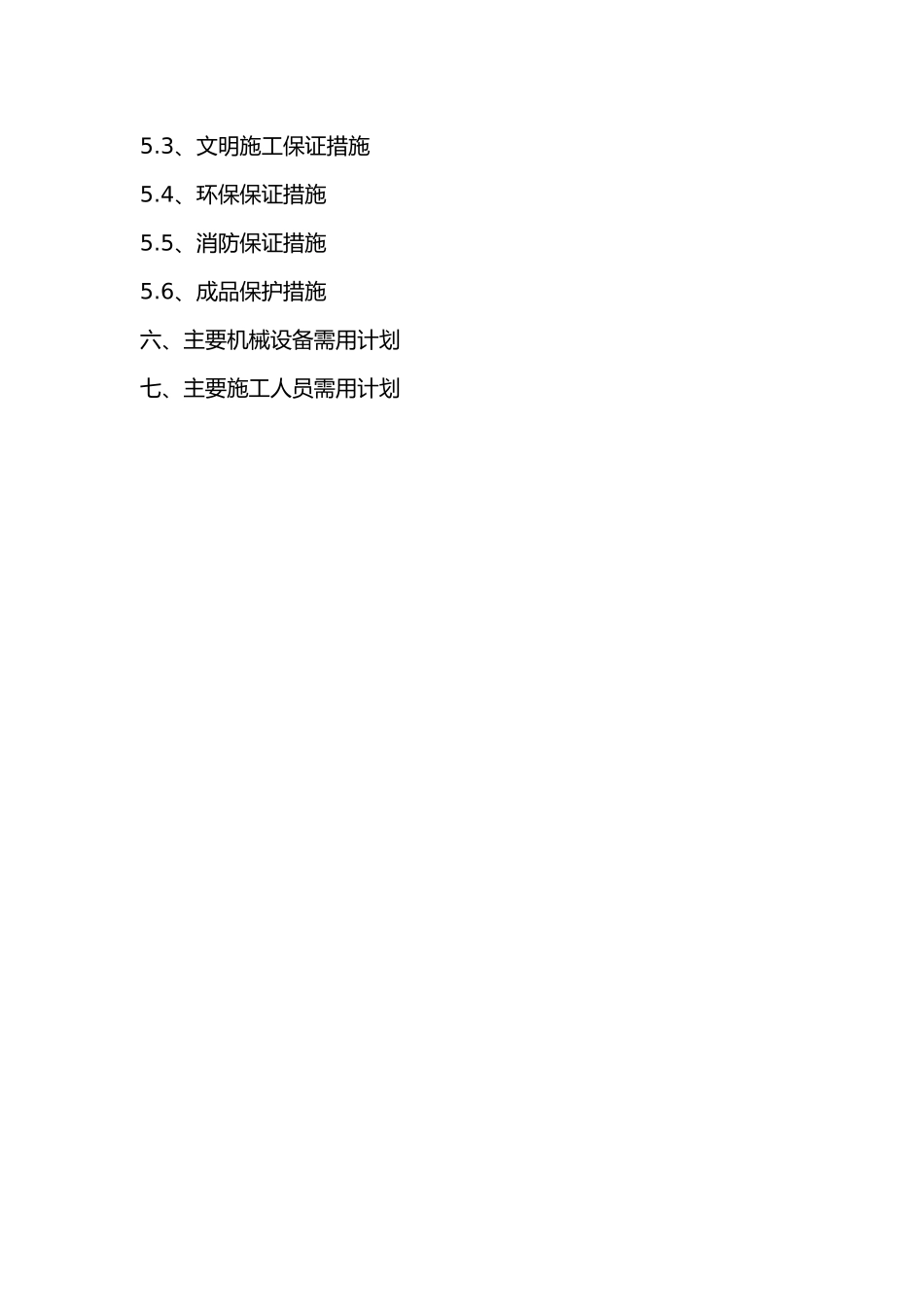

北营钢铁公司高炉降耗减排等量置换大修工程――2 号高炉出铁场平台施工方案建设单位：北方铁业监理单位：本钢（集团）工程建设监理 XX 公司施工单位：本钢（集团）建设 XX 公司二工区编 制：原桂双审 核：审 批：2024 年 2 月 29 日目 录一、工程概况二、编制依据三、施工部署与各种资源配置3.1 施工总平面布置3.2 施工顺序3.3 施工进度的保证措施：四、主要施工方法与技术措施4.1 施工测量4.2.土方施工4.3 基础施工4.4 主体框架施工4.4.1 施工流程4.4.2 施工方法4.4.2.1 钢筋工程4.4.2.2 模板工程4.4.2.3 混凝土工程4.4.2.4 脚手架工程施工4.4.2.5 预埋件与螺栓安装五、项目各类保证措施5.1 质量保证措施5.2、安全保证措施5.3、文明施工保证措施5.4、环保保证措施5.5、消防保证措施5.6、成品保护措施六、主要机械设备需用计划七、主要施工人员需用计划一、工程概述2 号高炉出铁场平台为钢混框架结构，出铁场平台基础为独立基础散落在 2 号高炉基础四周，基础由基础大脚和基础短柱构成，-0.500 米以上为框架柱、框架梁与板，共分+8.000 米与+10.500米两层板。另有一部分基础短柱直接座落于 2 号高炉基础之上。2号高炉的四个大斜柱位于高炉基础-2.35 米平面的四角，柱顶标高+10.500 米。柱头预埋 12φ72 螺栓。泥炮基础、开口机基础、揭盖机基础位于炉体四周的-2.35 米与-1.85 米，+0.150 米以下为矩形，+0.15 米～+8.000 米一面变径为双柱形式，+8.000 米～+10.500 米变形为座于双柱上的牛腿，牛腿顶面预埋有螺栓。+8.000 米～+10.500 米的部分同出铁场+10.500 米平台一同浇筑。二、编制依据高炉出铁场平台施工图《工程测量规》 GB50026—2024《地基与基础工程施工与验收规》 GB50202-2024《混凝土结构工程施工质量验收规》 GB50204-2024《建筑工程施工质量验收统一标准》 GB50300-2001《钢筋焊接接头试验方法标准》 TGJ/T27-2001《普通混凝土配合比设计规程》 JGJ55-2000《混凝土拌合用水标准》 JGJ63-1989《钢筋机械连接通用技术规程》 JGJ107-2024《钢筋焊接与验收规程》 JGJ18-2024《建筑机械使用安全技术规程》 JGJ33-2001《混凝土结构施工图平面整体表示方法制图规则和构造详图》03G101-1《混凝土外加剂应用技术规》 GB50119-2024《混凝土强度检验评定标准》 GBT50107-2024《建筑施工高处作业安全技术规》 JGJ80-91《普通混凝土用砂质量标准与检验方法》 JGJ52-92《建筑施工...
