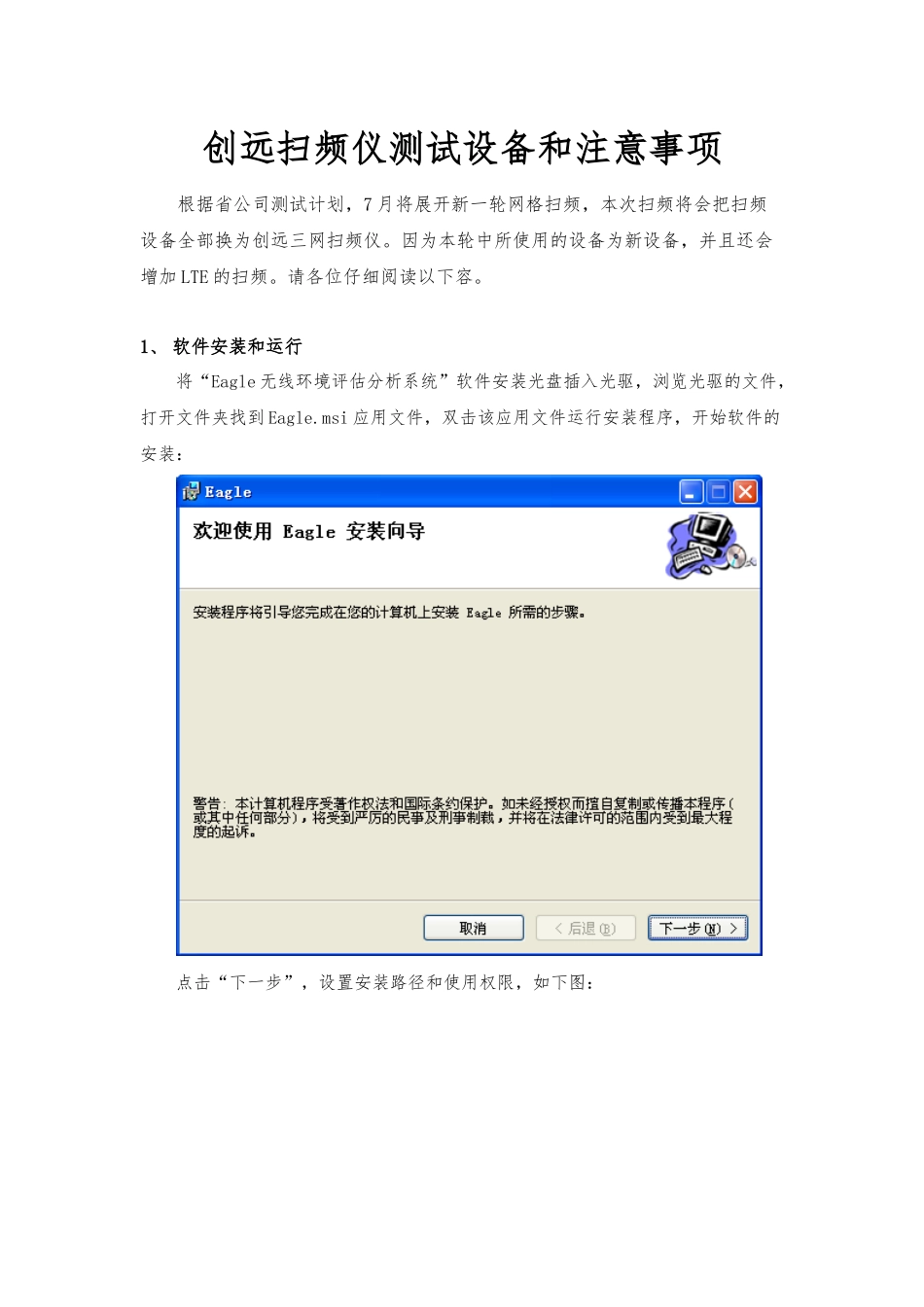

创远扫频仪测试设备和注意事项根据省公司测试计划，7 月将展开新一轮网格扫频，本次扫频将会把扫频设备全部换为创远三网扫频仪。因为本轮中所使用的设备为新设备，并且还会增加 LTE 的扫频。请各位仔细阅读以下容。1、 软件安装和运行将“Eagle 无线环境评估分析系统”软件安装光盘插入光驱，浏览光驱的文件，打开文件夹找到 Eagle.msi 应用文件，双击该应用文件运行安装程序，开始软件的安装：点击“下一步”，设置安装路径和使用权限，如下图：点击“下一步”，假如需要安装软件狗的话请勾选“软件狗驱动”，如下图：点击“下一步”，确认安装设置都无误了再点击“下一步”，软件就开始安装了。请稍等片刻，弹出安装完成界面后请按“关闭”关闭安装程序。此时桌面上会生成“Eagle 无线环境评估分析系统”的快捷方式，如下图：同时可以在 PC 的设备管理器看到扫频接收机的栏目：以与软件狗的驱动项目：请注意，PC 端本地连接 IP 地址设置勿与扫频仪地址一样，否则会由于 IP 地址冲突无法连接设备。如有冲突，请与时更改本地连接 IP 地址，建议设置为与默认地址不冲突的其他 IP 地址，如 192.168.1.111，子网掩码默认 255.255.255.0 即可。（A 型设备 IP 地址需设为 192.168.0.111）2、 配置测试计划点击“文件”下拉菜单中的“新建工程”命令或者直接在工具栏中点击图标来创建新的测试工程。然后点击“文件”下拉菜单中的“工程属性”命令或者直接在工具栏中点击图标来设置新工程的属性。将会弹出工程属性对话框，如下图：单击“新增设备”（图标）会弹出下拉菜单：选择 TRANSCOM Scanner 以后会弹出设备配置对话框，如下图：除非特别情况要使用外接 GPS，一般我们默认选择使用置 GPS 功能，连接类型选择 USB 连接。点击确定完成该对话框，发现我们连接的设备已经出现在设备列表中了：双击选中的设备或者点击“配置测试脚本”（图标），将会弹出脚本配置对话框，如下图：GSM 测试模板设置点击“新增脚本”下拉键（图标）弹出下拉菜单，将会出现可选测量脚本选择 GSM CCH 测量：选择 900 频段，按住 Ctrl 拉动鼠标，选择 1~95 频点，最强 BCCH 数为 48。高级设置中勾选高速测量模式，门限设置在-100dbm，其他均不勾选。根据上述再建立多一个 GSM1800 频段模板，频点为 512~636、740~852，最强BCCH 数为 48。高级设置与 900 频段一样。TD 测试模板设置点击“新增脚本”下拉键（图标）弹出...
