刮板输送机设计说明

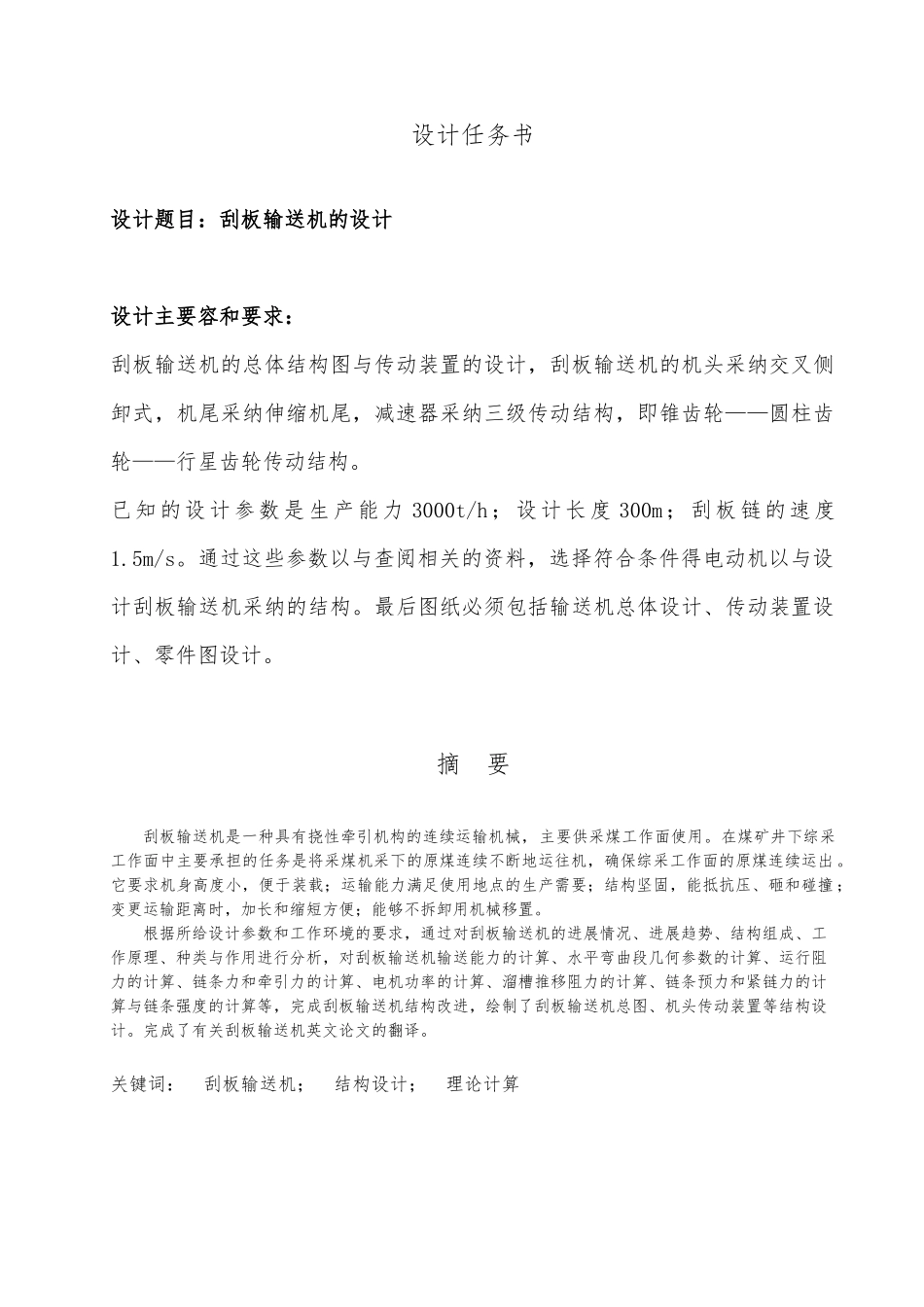

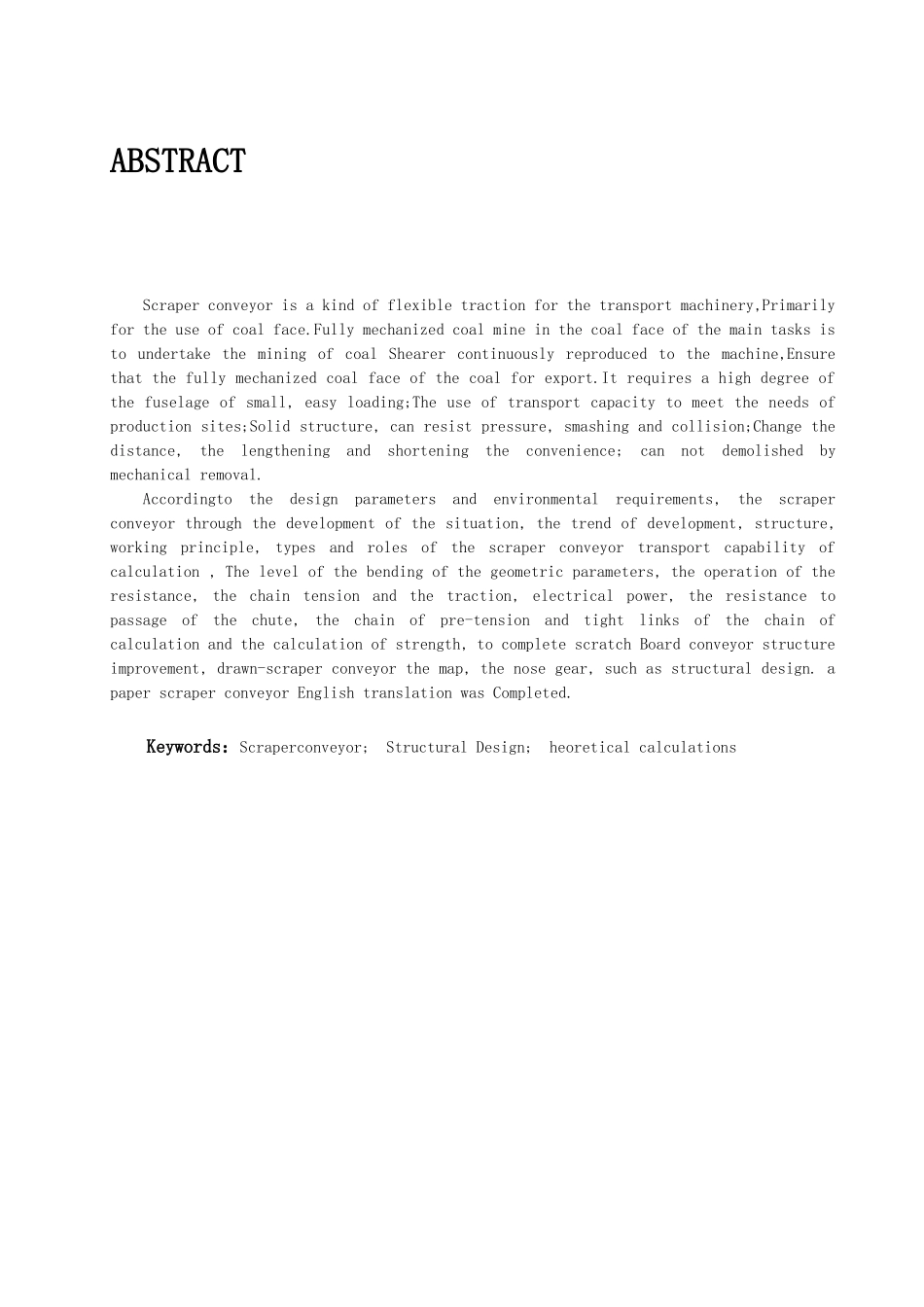

设计任务书设计题目：刮板输送机的设计设计主要容和要求：刮板输送机的总体结构图与传动装置的设计，刮板输送机的机头采纳交叉侧卸式，机尾采纳伸缩机尾，减速器采纳三级传动结构，即锥齿轮——圆柱齿轮——行星齿轮传动结构。已知的设计参数是生产能力 3000t/h；设计长度 300m；刮板链的速度1.5m/s。通过这些参数以与查阅相关的资料，选择符合条件得电动机以与设计刮板输送机采纳的结构。最后图纸必须包括输送机总体设计、传动装置设计、零件图设计。摘 要刮板输送机是一种具有挠性牵引机构的连续运输机械，主要供采煤工作面使用。在煤矿井下综采工作面中主要承担的任务是将采煤机采下的原煤连续不断地运往机，确保综采工作面的原煤连续运出 。它要求机身高度小，便于装载；运输能力满足使用地点的生产需要；结构坚固，能抵抗压、砸和碰撞 ；变更运输距离时，加长和缩短方便；能够不拆卸用机械移置。根据所给设计参数和工作环境的要求，通过对刮板输送机的进展情况、进展趋势、结构组成、工作原理、种类与作用进行分析，对刮板输送机输送能力的计算、水平弯曲段几何参数的计算、运行阻力的计算、链条力和牵引力的计算、电机功率的计算、溜槽推移阻力的计算、链条预力和紧链力的计算与链条强度的计算等，完成刮板输送机结构改进，绘制了刮板输送机总图、机头传动装置等结构设计。完成了有关刮板输送机英文论文的翻译。关键词： 刮板输送机； 结构设计； 理论计算ABSTRACTScraper conveyor is a kind of flexible traction for the transport machinery,Primarily for the use of coal face.Fully mechanized coal mine in the coal face of the main tasks is to undertake the mining of coal Shearer continuously reproduced to the machine,Ensure that the fully mechanized coal face of the coal for export.It requires a high degree of the fuselage of small, easy loading;The use of transport capacity to meet the needs of production sites;Solid structure, can resist pressure, smashing and collision;Change the distance, the lengthening and shortening the convenience; can not demolished by mechanical removal.Accordingto the design parameters and environmental requirements, the scraper c...
