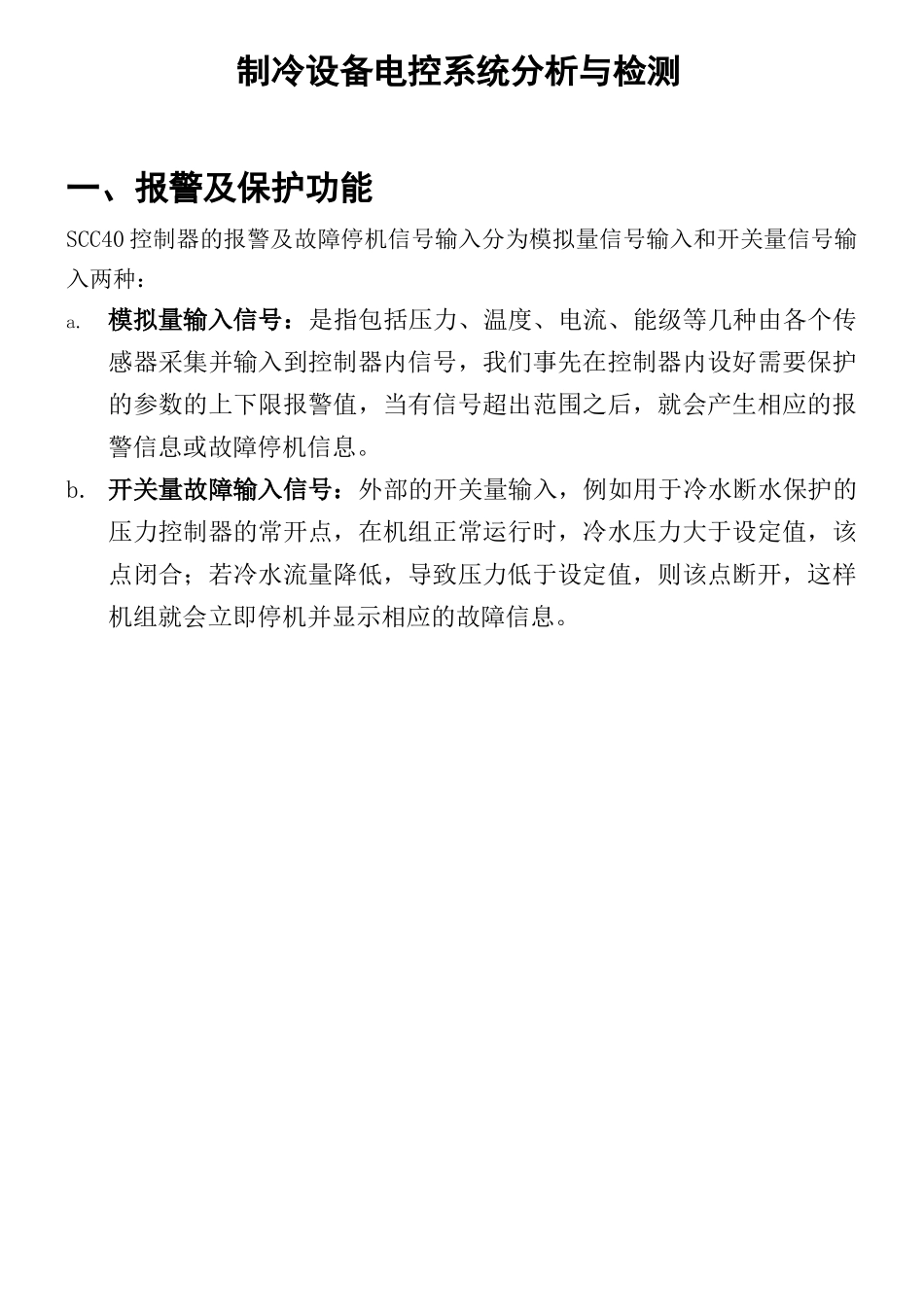

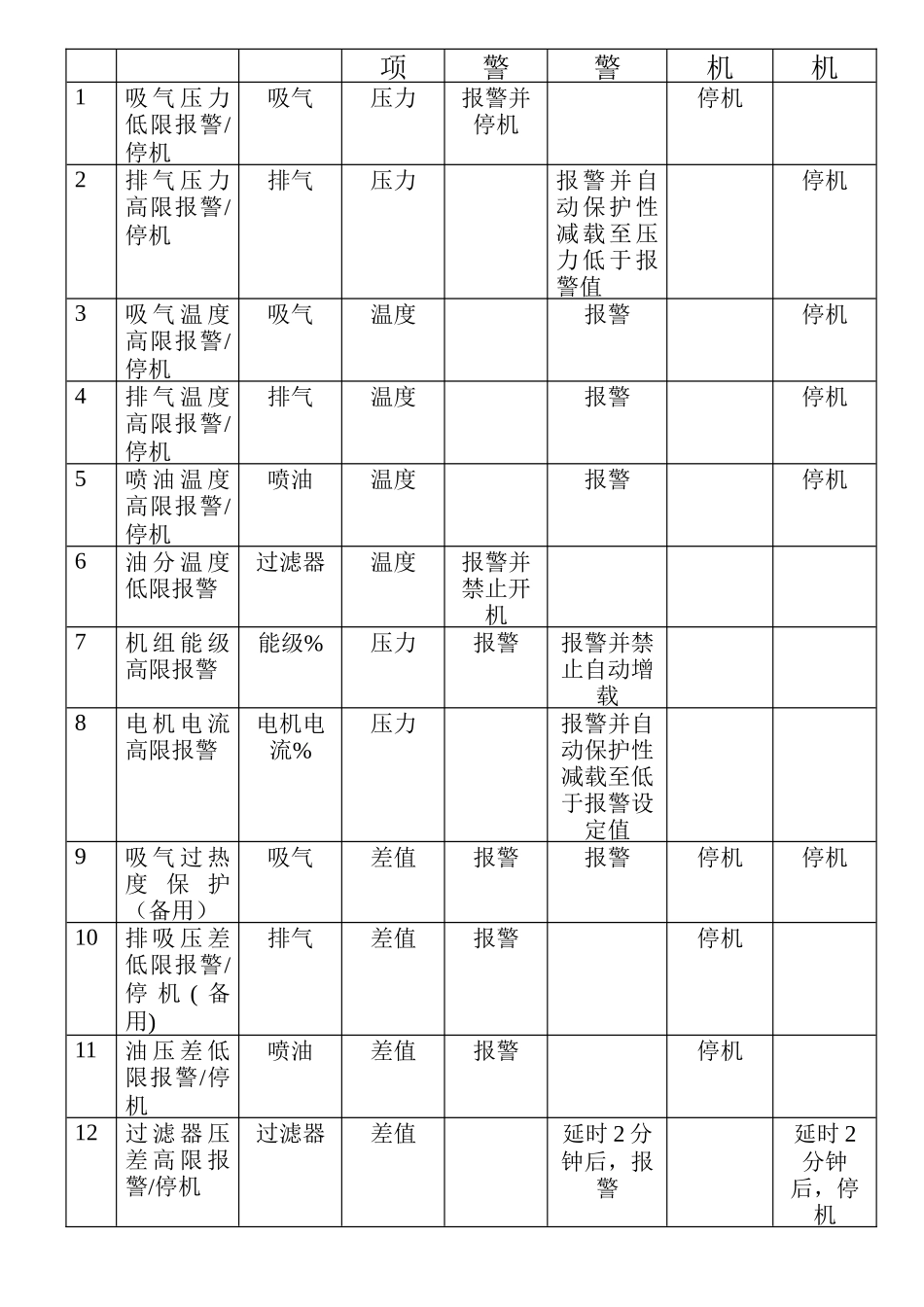

制冷设备电控系统分析与检测一、报警及保护功能SCC40 控制器的报警及故障停机信号输入分为模拟量信号输入和开关量信号输入两种：a.模拟量输入信号：是指包括压力、温度、电流、能级等几种由各个传感器采集并输入到控制器内信号，我们事先在控制器内设好需要保护的参数的上下限报警值，当有信号超出范围之后，就会产生相应的报警信息或故障停机信息。b. 开关量故障输入信号：外部的开关量输入，例如用于冷水断水保护的压力控制器的常开点，在机组正常运行时，冷水压力大于设定值，该点闭合；若冷水流量降低，导致压力低于设定值，则该点断开，这样机组就会立即停机并显示相应的故障信息。1. 模拟量报警及故障停机模拟量报警信息分为：高报警、低报警、故障停机、传感器故障四种。a.发生高限报警时，在相应的显示窗口显示报警值和高限报警信息，例如，发生油温高报警（假定当前油温为 62℃），则这时“类型”=“温度”，在喷油窗口显示“-Hi-”和“62”交替闪耀。低限报警的显示方法和显示内容和高限报警一样，报警信息为“-Lo-”b. 发生故障停机时，在相应的窗口显示故障值和故障信息，例如，发生排气压力高保护停机（假定当前压力为 15.92Bar），则这时“类型”=“压力”，在排气窗口显示“trip”和“15.92”交替闪耀，同时红色的故障指示灯亮。发生传感器故障时，在相应的窗口显示“oc”/“FAiL”交替闪耀，表示该传感器失灵。表 1：模拟量报警列表现象模拟量描述显示窗口“类型”选-Lo- 低限报-Hi-高限报trip低限停trip高限停项警警机机1吸 气 压 力低限报警/停机吸气压力报警并停机停机2排 气 压 力高限报警/停机排气压力报警并自动保护性减载至压力低于报警值停机3吸 气 温 度高限报警/停机吸气温度报警停机4排 气 温 度高限报警/停机排气温度报警停机5喷 油 温 度高限报警/停机喷油温度报警停机6油 分 温 度低限报警过滤器温度报警并禁止开机7机 组 能 级高限报警能级%压力报警报警并禁止自动增载8电 机 电 流高限报警电机电流%压力报警并自动保护性减载至低于报警设定值9吸 气 过 热度 保 护（备用）吸气差值报警报警停机停机10排 吸 压 差低限报警/停 机 ( 备用)排气差值报警停机11油 压 差 低限报警/停机喷油差值报警停机12过 滤 器 压差 高 限 报警/停机过滤器差值延时 2 分钟后，报警延时 2分钟后，停机2 开关量故障停机故障停机显示外部的开关量故障停机信号：当检测到有故障...
