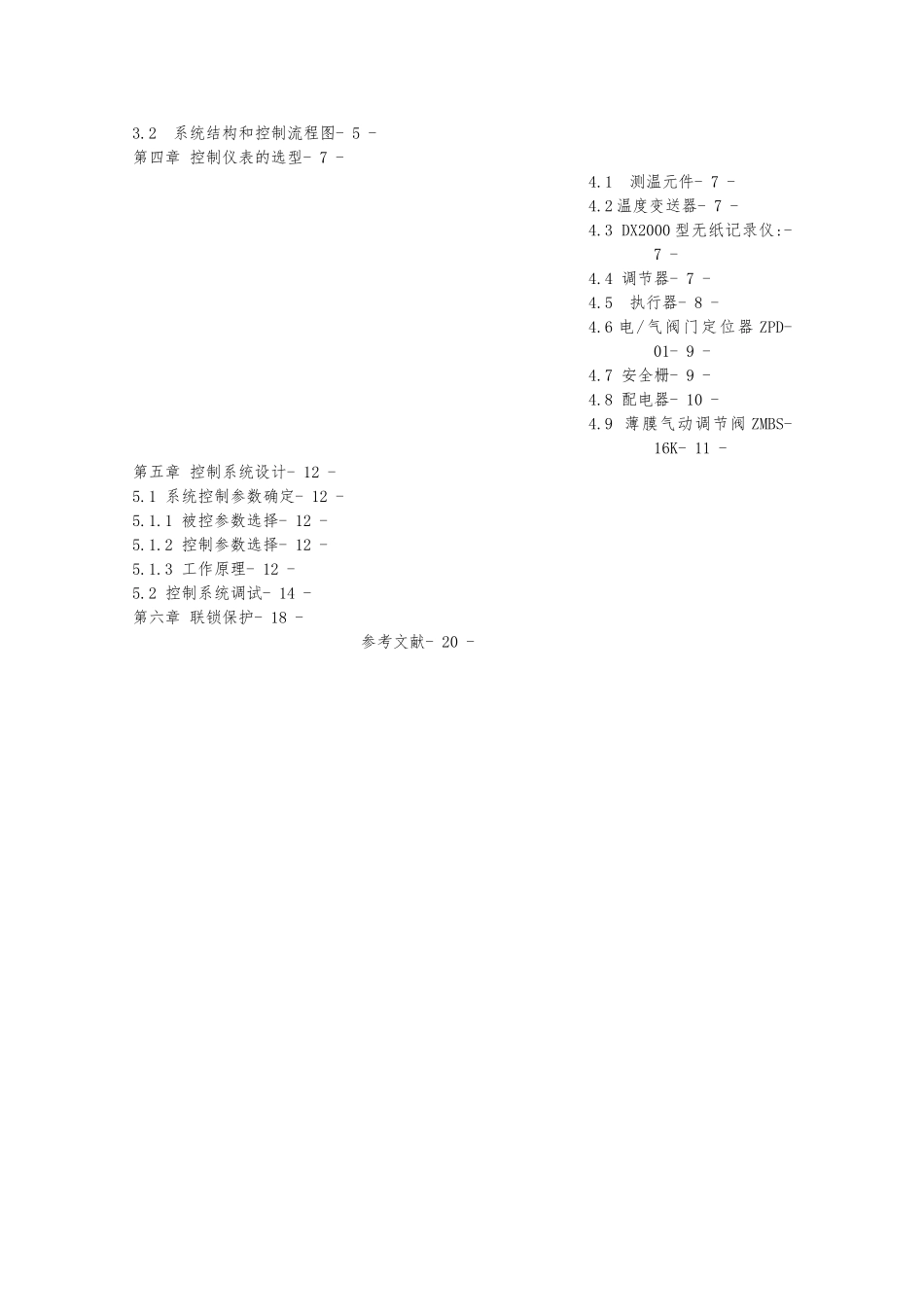

理工大学课程设计报告课题名称：加热炉控制系统分析与设计 姓 名：专 业：班 级：起止日期 2024 年 8 月 20 日～ 2024 年 8 月 24 日 指导老师：第一章 设计的目的与意义 2 第一章 设计的目的与意义- 2 -第二章 控制系统工艺流程与控制要求- 3 -2.1 生产工艺介绍- 3 -2.2 控制要求- 4 -第三章 总体设计方案- 5 -3.1 系统控制方案- 5 -3.2 系统结构和控制流程图- 5 -第四章 控制仪表的选型- 7 -4.1 测温元件- 7 -4.2 温度变送器- 7 -4.3 DX2000 型无纸记录仪:- 7 -4.4 调节器- 7 -4.5 执行器- 8 -4.6 电/气阀门定位器 ZPD-01- 9 -4.7 安全栅- 9 -4.8 配电器- 10 -4.9 薄膜气动调节阀 ZMBS-16K- 11 -第五章 控制系统设计- 12 -5.1 系统控制参数确定- 12 -5.1.1 被控参数选择- 12 -5.1.2 控制参数选择- 12 -5.1.3 工作原理- 12 -5.2 控制系统调试- 14 -第六章 联锁保护- 18 -参考文献- 20 -第一章 课程设计的目的1 培育学生综合应用专业知识和基础理论，掌握过控系统的设计与分析的基础方法。2 培育和提高学生的基本实践技能和综合素养。3 培育和提高学生的分析问题和解决问题的能力。第二章 控制系统工艺流程与控制要求2.1 生产工艺介绍加热炉是石油化工、发电等工业过程必不可少的重要动力设备，它所产生的高压蒸汽既可作为驱动透平的动力源，又可作为精馏、干燥、反应、加热等过程的热源。随着工业生产规模的不断扩大，作为动力和热源的过滤，也向着大容量、高参数、高效率的方向进展。加热炉设备根据用途、燃料性质、压力高低等有多种类型和称呼，工艺流程多种多样，常用的加热炉设备的蒸汽发生系统是由给水泵、给水控制阀、省煤器、汽包与循环管等组成。本加热炉环节中，燃料与空气根据一定比例送入加热炉燃烧室燃烧，生成的热量传递给物料。物料被加热后，温度达到生产要求后，进入下一个工艺环节。用泵将从初馏塔底得到的拔顶油送入加热炉中加热到 360 ℃～370 ℃后，再送入常压分馏塔中。经分馏，在塔顶可得到低沸点汽油馏分，经冷凝和冷却到 30 ℃～40 ℃时，一部分作为塔顶回流液，另一部分作为汽油产品。此外，还设有 1～2 个中段回流。在常压塔中一般有 3～4 个侧线，分别馏出煤油、轻柴油。侧线产品是按人们的不同需要而取的不同沸点围的产品，在不同的流程中并不一样。有的侧线产品仅为煤油和轻柴油，而重油为塔底...
