化工厂压力管道安装工程施工设计方案

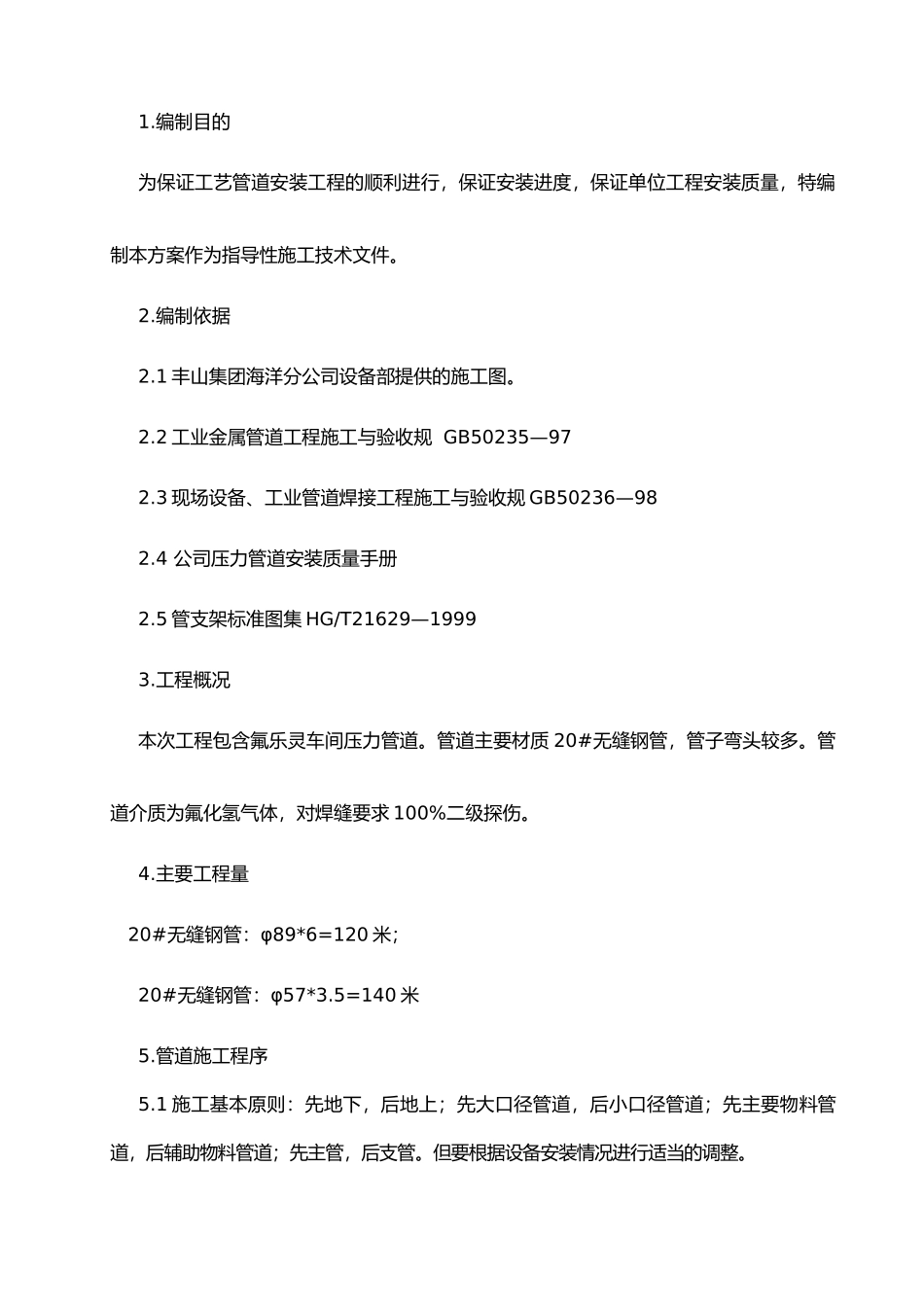

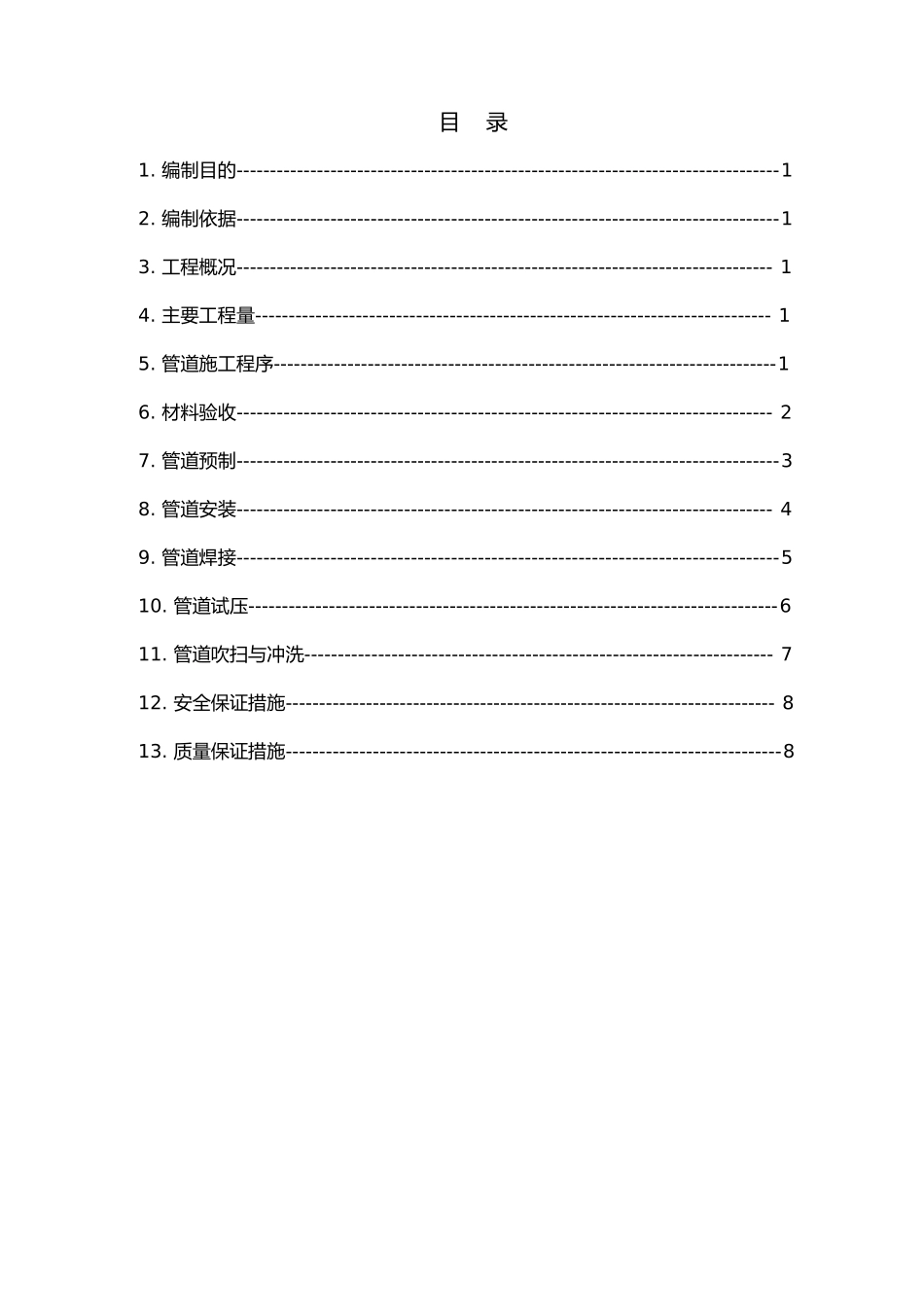

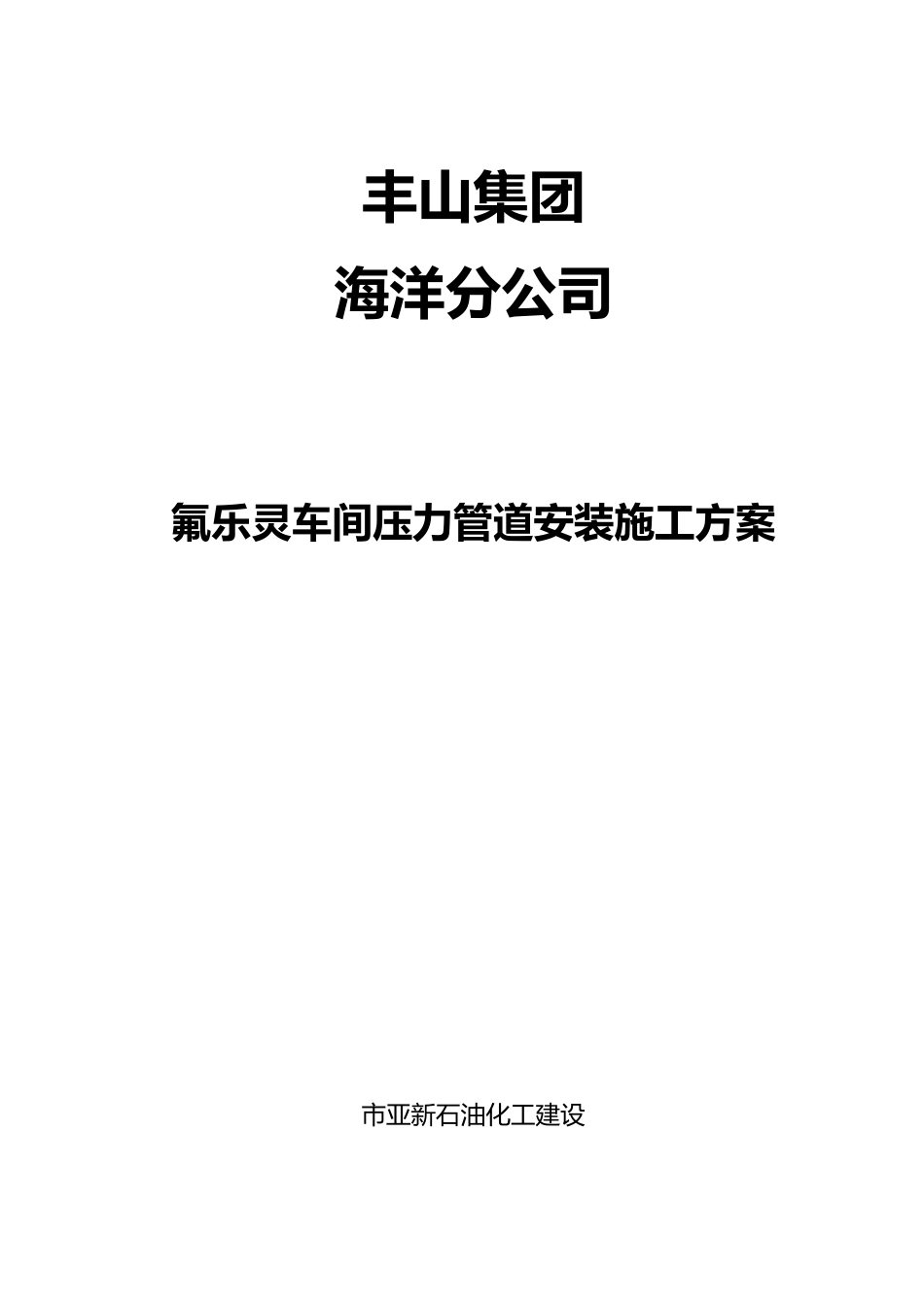

丰山集团海洋分公司氟乐灵车间压力管道安装施工方案市亚新石油化工建设目 录1. 编制目的---------------------------------------------------------------------------------12. 编制依据---------------------------------------------------------------------------------13. 工程概况-------------------------------------------------------------------------------- 14. 主要工程量----------------------------------------------------------------------------- 15. 管道施工程序---------------------------------------------------------------------------16. 材料验收-------------------------------------------------------------------------------- 27. 管道预制---------------------------------------------------------------------------------38. 管道安装-------------------------------------------------------------------------------- 49. 管道焊接---------------------------------------------------------------------------------510. 管道试压-------------------------------------------------------------------------------611. 管道吹扫与冲洗---------------------------------------------------------------------- 712. 安全保证措施------------------------------------------------------------------------- 813. 质量保证措施--------------------------------------------------------------------------81.编制目的为保证工艺管道安装工程的顺利进行，保证安装进度，保证单位工程安装质量，特编制本方案作为指导性施工技术文件。2.编制依据2.1 丰山集团海洋分公司设备部提供的施工图。2.2 工业金属管道工程施工与验收规 GB50235—972.3 现场设备、工业管道焊接工程施工与验收规 GB50236—982.4 公司压力管道安装质量手册2.5 管支架标准图集 HG/T21629—19993.工程概况本次工程包含氟乐灵车间压力管道。管道主要材质 20#无缝钢管，管子弯头较多。管道介质为氟化氢气体，对焊缝要求 100%二级探伤。4.主要工程量 20#无缝钢管：φ89*6=120 米；20#无缝钢管：φ57*3.5=140 米5.管道施工程序5.1 施工基本原则：先地下，后地上；先大口径管道，后小口径管道；先主要物料管道，后辅助物料管道；先主管，后支管。但要根据设备安装情况进行适当的调整。5.2 管...
