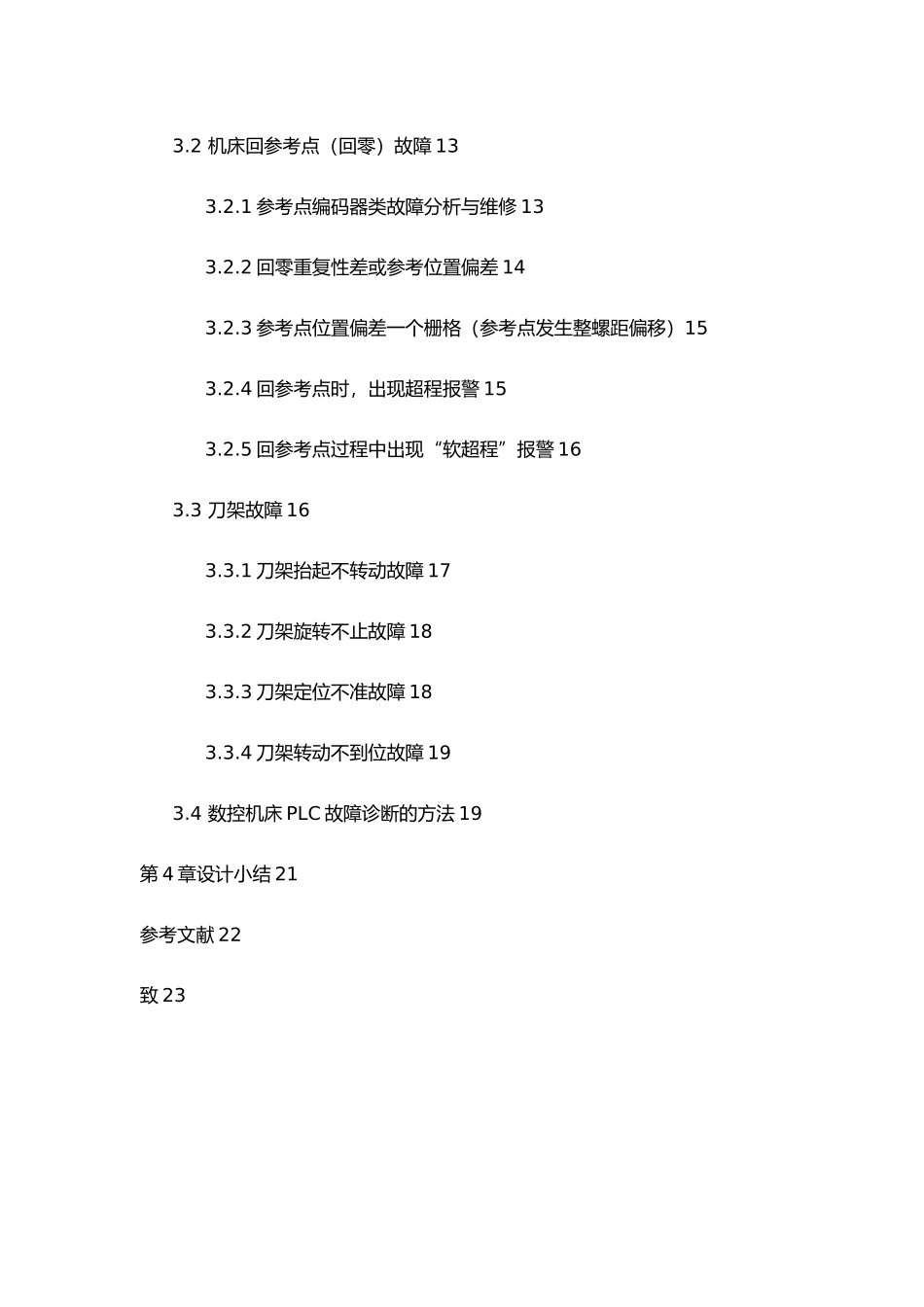

毕业论文（设计）题目华中数控车床常见故障诊断与维修学生 郝学儒 学号 11021717 班 级 110217 专 业 数控设备应用与维护 分 院 工程技术分院 指导老师 王锐 2024 年 11 月 30 日目 录摘要 1第 1 章数控车床维修基础 21.1 数控车床维修的基本要求 21.2 故障的分析方法 41.3 维修的基本步骤 5第 2 章华中系统的诊断与维修 82.1 CNC 系统的主要故障 82.2.CNC 系统软件故障纤细与其成因 92.3.CNC 硬件故障现象与其成因 92.4 CNC 系统的自诊断 10第 3 章华中数控机床常见故障诊断与维修实例 113.1 数控机床出现急停故障 113.1.1 机床一直处于急停状态，不能复位 123.1.2 在自动运行的过程中，报跟踪误差过大引起的急停故障 123.1.3 伺服单元报警引起的急停 123.1.4 主轴单元报警引起的急停 133.2 机床回参考点（回零）故障 133.2.1 参考点编码器类故障分析与维修 133.2.2 回零重复性差或参考位置偏差 143.2.3 参考点位置偏差一个栅格（参考点发生整螺距偏移）153.2.4 回参考点时，出现超程报警 153.2.5 回参考点过程中出现“软超程”报警 163.3 刀架故障 163.3.1 刀架抬起不转动故障 173.3.2 刀架旋转不止故障 183.3.3 刀架定位不准故障 183.3.4 刀架转动不到位故障 193.4 数控机床 PLC 故障诊断的方法 19第 4 章设计小结 21参考文献 22致 23摘要系统可靠性是指数控系统在规定的条件和规定的时间完成规定功能的能力，故障是指系统在规定的条件和规定的时间失去了规定的功能。数控机床是复杂的大系统，它涉与光、机、电、液等很多技术，发生故障是难免的。机械锈蚀、机械磨损、机械失效，电子元器件老化、插件接触不良、电流电压波动、温度变化、干扰、噪声，软件丢失或本身有隐患、灰尘，操作失误等都可导致数控机床出故障。为了便于维修，现将各系统的结构简介和维修如下。关键词: 数控机床故障诊断 ，影响，分析故障，排除故障第 1 章 数控车床维修基础1.1 数控车床维修的基本要求数控机床是一种综合应用了计算机技术、自动控制技术、精密侧量技术和机床设计等先进技术的典型机电一体化产品，其控制系统复杂、价格昂贵，因此它对维修人员素养、维修资料的准备、维修仪器的使用等方面提出了比普通机床更高的要求这些要求主要包括以下几个方面。1.人员素养的要求：⑴ 具有较广的知识面由于数控机床通常是集机械、电气、液压、气动等干一体的加工设备，...
