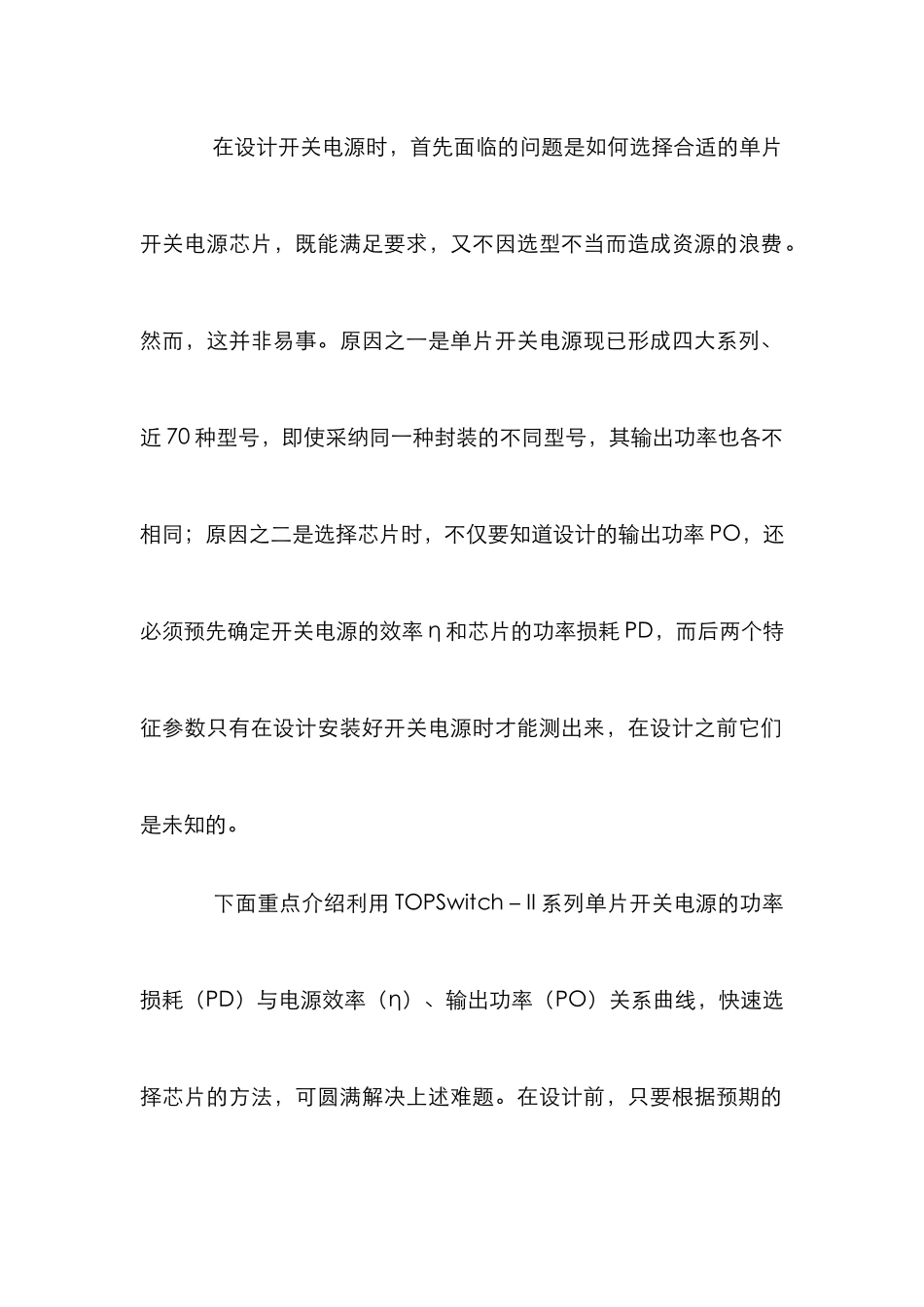

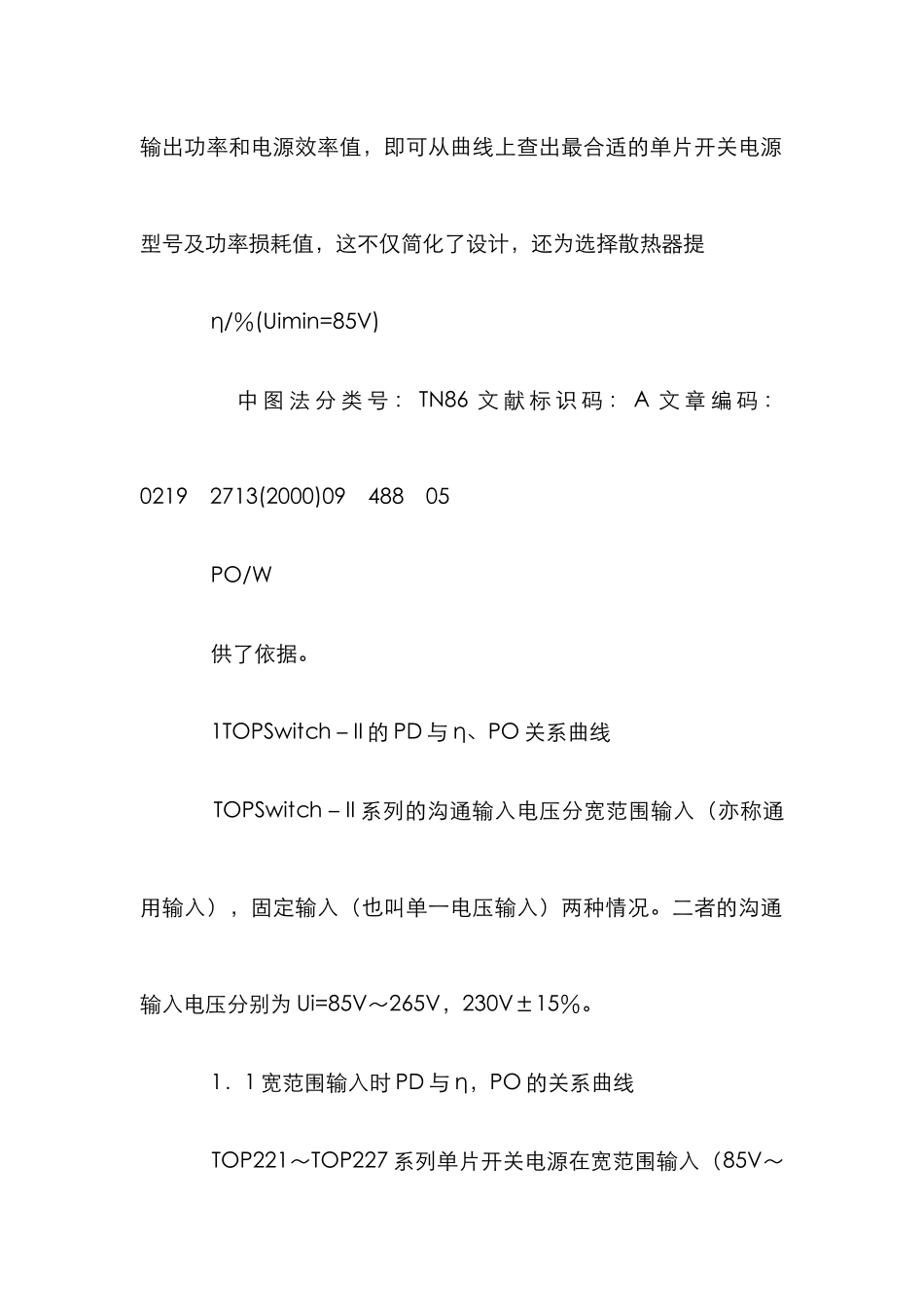

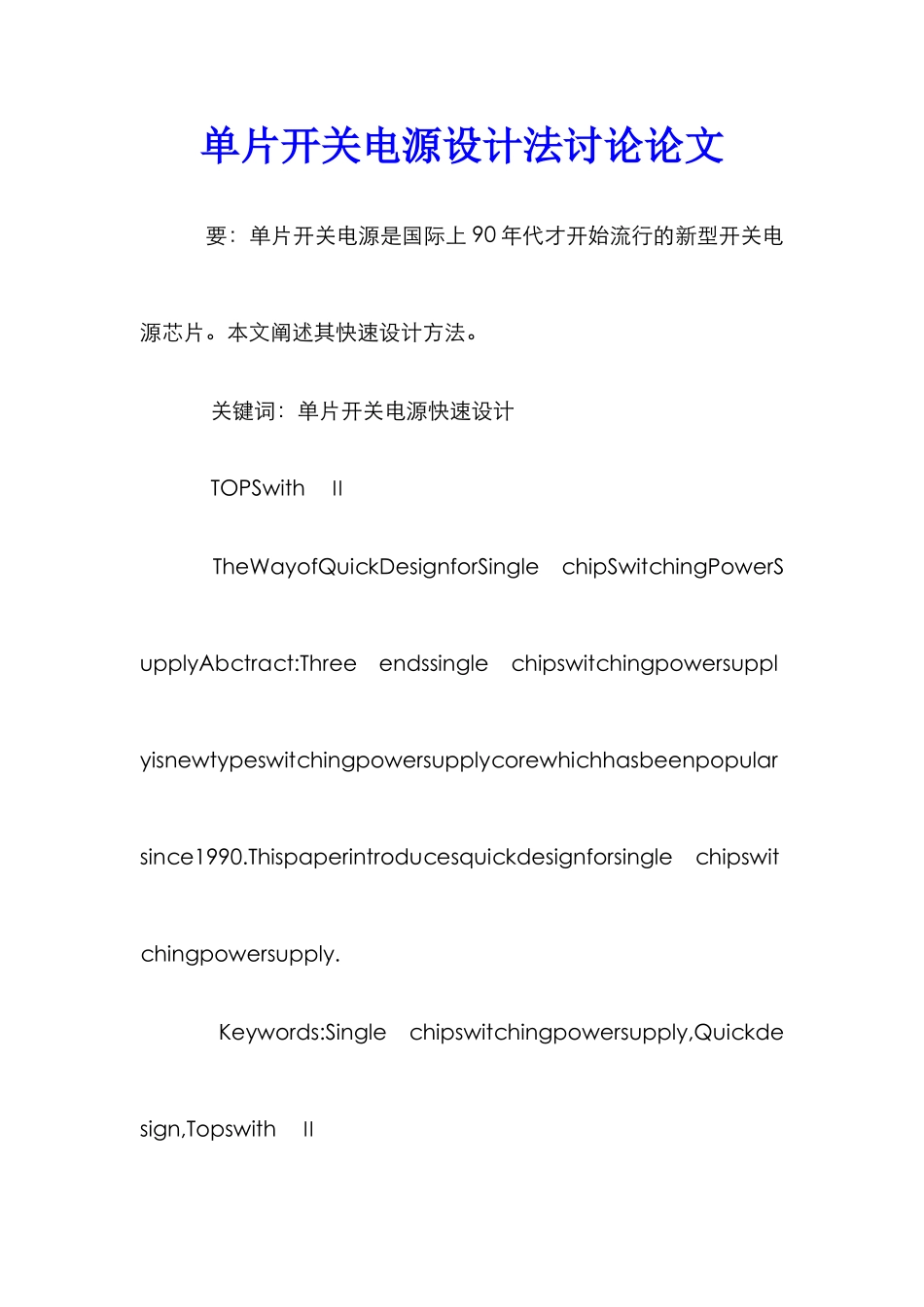

单片开关电源设计法讨论论文 要：单片开关电源是国际上 90 年代才开始流行的新型开关电源芯片。本文阐述其快速设计方法。 关键词：单片开关电源快速设计 TOPSwithⅡ TheWayofQuickDesignforSinglechipSwitchingPowerSupplyAbctract:Threeendssinglechipswitchingpowersupplyisnewtypeswitchingpowersupplycorewhichhasbeenpopularsince1990.Thispaperintroducesquickdesignforsinglechipswitchingpowersupply. Keywords:Singlechipswitchingpowersupply,Quickdesign,TopswithⅡ 在设计开关电源时，首先面临的问题是如何选择合适的单片开关电源芯片，既能满足要求，又不因选型不当而造成资源的浪费。然而，这并非易事。原因之一是单片开关电源现已形成四大系列、近 70 种型号，即使采纳同一种封装的不同型号，其输出功率也各不相同；原因之二是选择芯片时，不仅要知道设计的输出功率 PO，还必须预先确定开关电源的效率 η 和芯片的功率损耗 PD，而后两个特征参数只有在设计安装好开关电源时才能测出来，在设计之前它们是未知的。 下面重点介绍利用 TOPSwitch－II 系列单片开关电源的功率损耗（PD）与电源效率（η）、输出功率（PO）关系曲线，快速选择芯片的方法，可圆满解决上述难题。在设计前，只要根据预期的输出功率和电源效率值，即可从曲线上查出最合适的单片开关电源型号及功率损耗值，这不仅简化了设计，还为选择散热器提 η/％(Uimin=85V) 中 图 法 分 类 号 ： TN86 文 献 标 识 码 ： A 文 章 编 码 ：02192713(2000)0948805 PO/W 供了依据。 1TOPSwitch－II 的 PD 与 η、PO 关系曲线 TOPSwitch－II 系列的沟通输入电压分宽范围输入（亦称通用输入），固定输入（也叫单一电压输入）两种情况。二者的沟通输入电压分别为 Ui=85V～265V，230V±15％。 1．1 宽范围输入时 PD 与 η，PO 的关系曲线 TOP221～TOP227 系列单片开关电源在宽范围输入（85V～265V）的条件下，当 UO=＋5V 或者＋12V 时，PD 与 η、PO 的关系曲线分别如图 1、图 2 所示。这里假定沟通输入电压最小值Uimin=85V，最高 η/％(Uimin=85V) η/％(Uimin=195V) 沟通输入电压 Uimax=265V。图中的横坐标代表输出功率PO，纵坐标表示电源效率 η。所画出的 7 条实线分别对应于TOP221～TOP227 的电源效率，而 15 条虚线均为芯片功耗的等值线（下同）。 1．2 固定输入时 PD...
