卧式单面多轴钻孔组合机床的液压系统液压传动课程设计说明书

卧式单面多轴钻孔组合机床的液压系统液压传动课程设计说明书_第1页
1/29
卧式单面多轴钻孔组合机床的液压系统液压传动课程设计说明书_第2页
2/29
卧式单面多轴钻孔组合机床的液压系统液压传动课程设计说明书_第3页
3/29

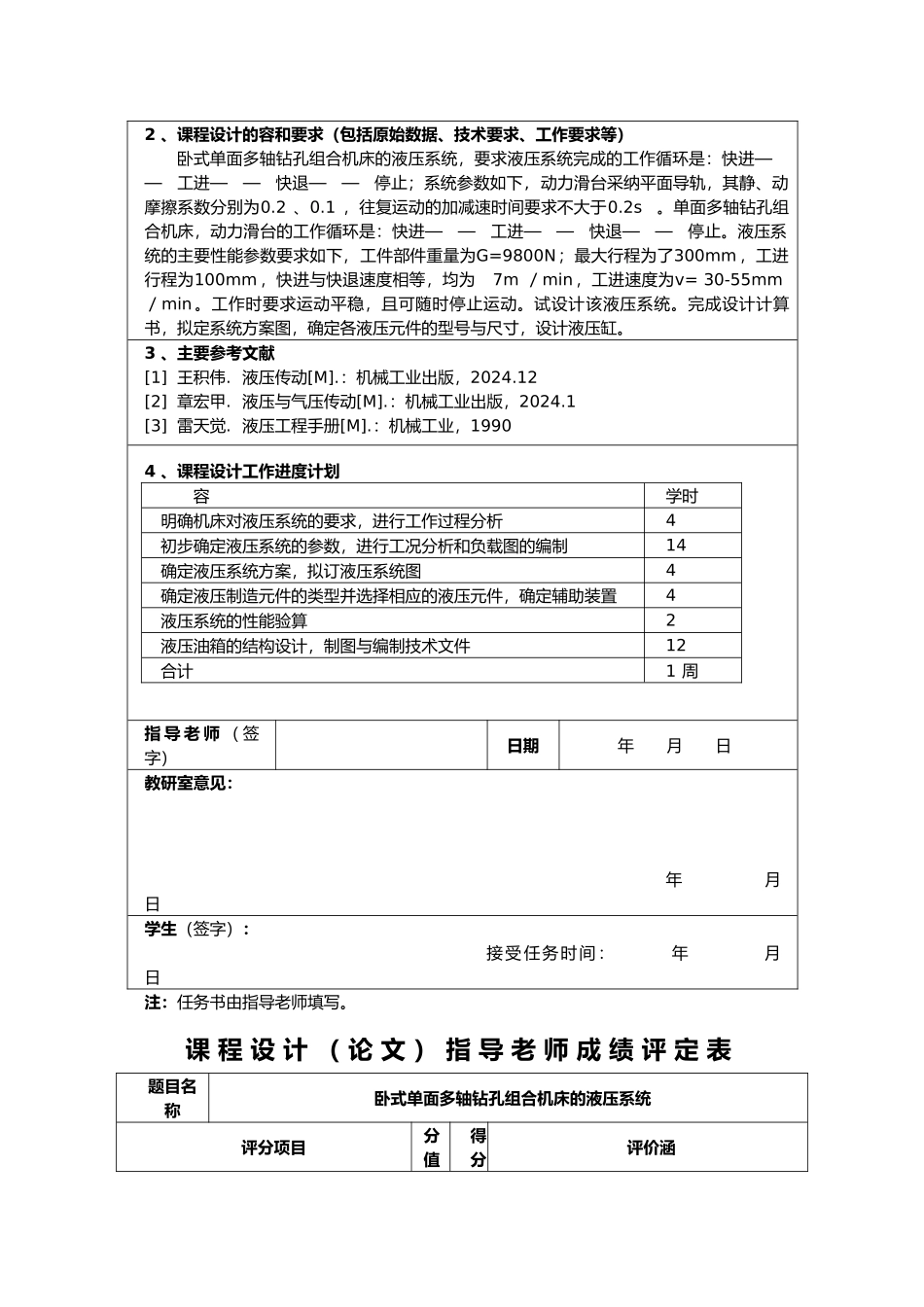

学 院学 生 课 程 设 计 ( 论 文 )题 目 : 液 压 传 动 课 程 设 计 — — 卧 式 单 面 多 轴 钻 孔 组 合 机 床 的 液 压 系 统 所 在 院 ( 系 ) : 机 械 工 程 学 院 专 业 : 机 械 设 计 制 造 与 其 自 动 化 学 院 本 科 学 生 课 程 设 计 任 务 书题 目 卧 式 单 面 多 轴 钻 孔 组 合 机 床 的 液 压 系统1 、课程设计的目的学生在完成《液压传动与控制》课程学习的基础上,运用所学的液压基本知识,根据液压元件、各种液压回路的基本原理,独立完成液压回路设计任务;从而使学生在完成液压回路设计的过程中,强化对液压元器件性能的掌握,理解不同回路在系统中的各自作用。能够对学生起到加深液压传动理论的掌握和强化实际运用能力的锻炼。2 、课程设计的容和要求(包括原始数据、技术要求、工作要求等)卧式单面多轴钻孔组合机床的液压系统,要求液压系统完成的工作循环是:快进——工进——快退——停止;系统参数如下, 动力滑台采纳平面导轨,其静、动摩擦系数分别为0.2 、0.1 ,往复运动的加减速时间要求不大于0.2s。单面多轴钻孔组合机床,动力滑台的工作循环是:快进——工进——快退——停止。液压系统的主要性能参数要求如下,工件部件重量为G=9800N;最大行程为了300mm ,工进行程为100mm ,快进与快退速度相等,均为 7m /min,工进速度为v= 30-55mm/min 。工作时要求运动平稳,且可随时停止运动。试设计该液压系统。完成设计计算书,拟定系统方案图,确定各液压元件的型号与尺寸,设计液压缸。3 、主要参考文献[1] 王积伟. 液压传动[M].:机械工业出版,2024.12[2] 章宏甲. 液压与气压传动[M].:机械工业出版,2024.1[3] 雷天觉. 液压工程手册[M].:机械工业,19904 、课程设计工作进度计划 容学时明确机床对液压系统的要求,进行工作过程分析4初步确定液压系统的参数,进行工况分析和负载图的编制14确定液压系统方案,拟订液压系统图4确定液压制造元件的类型并选择相应的液压元件,确定辅助装置4液压系统的性能验算2液压油箱的结构设计,制图与编制技术文件12合计1 周指 导 老 师 ( 签字)日期年 月 日教研室意见:年 月 日学生(签字): 接受任务时间: 年 月 日注:任务书由指导老师填写。课 程 设 计 ( 论 文 ) 指 导 老 师 成 绩 评 定 表题目名称卧式单...
