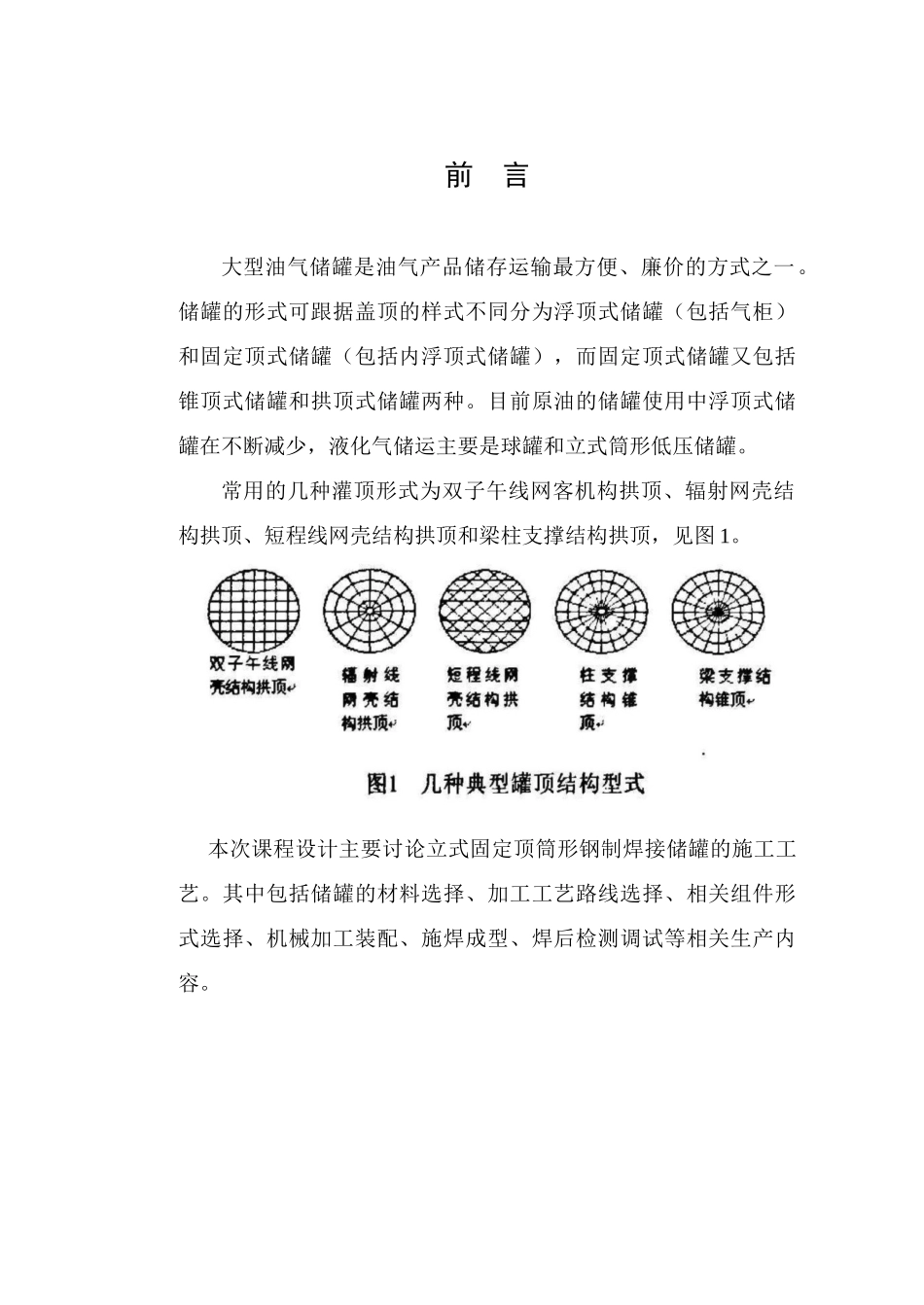

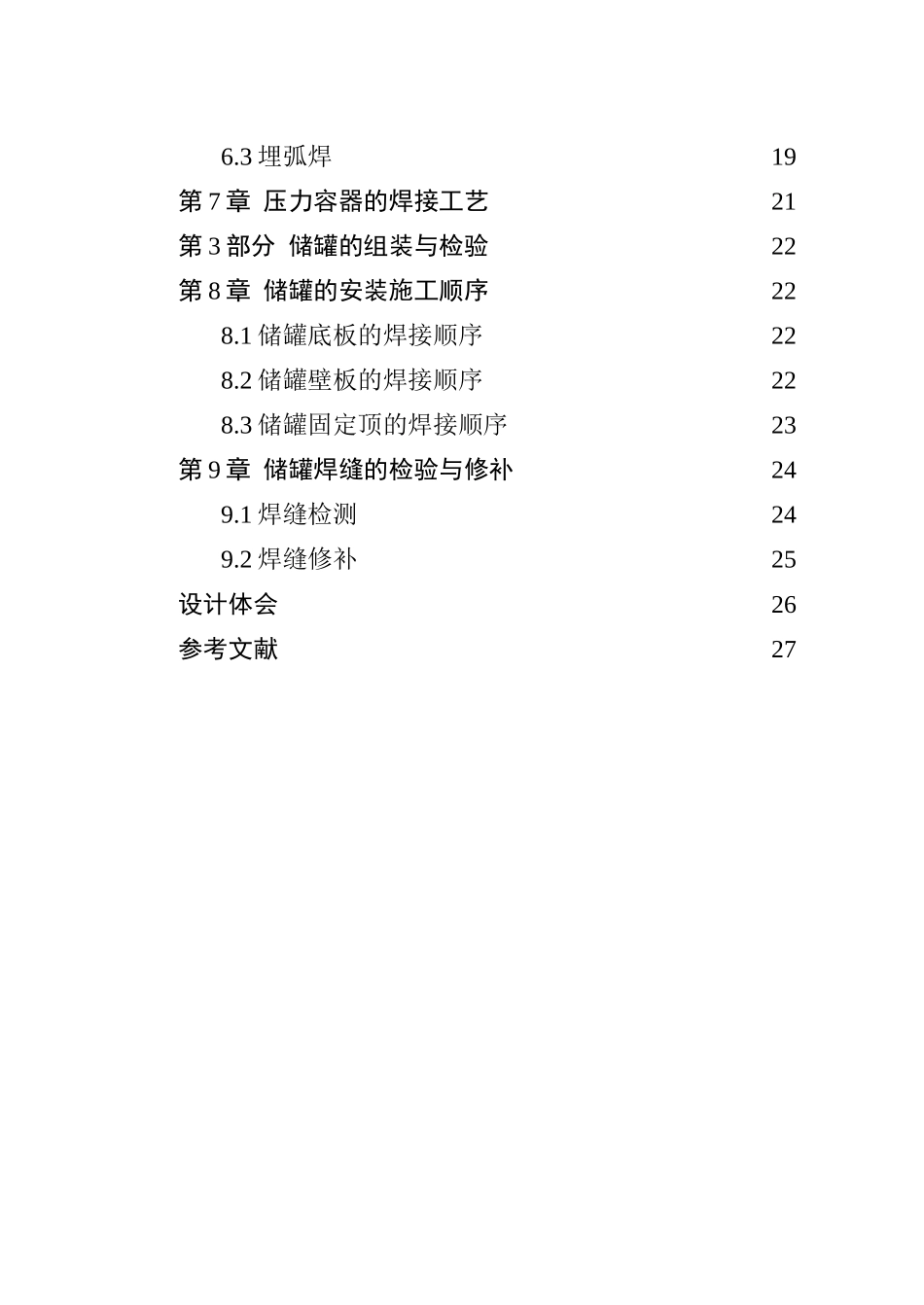

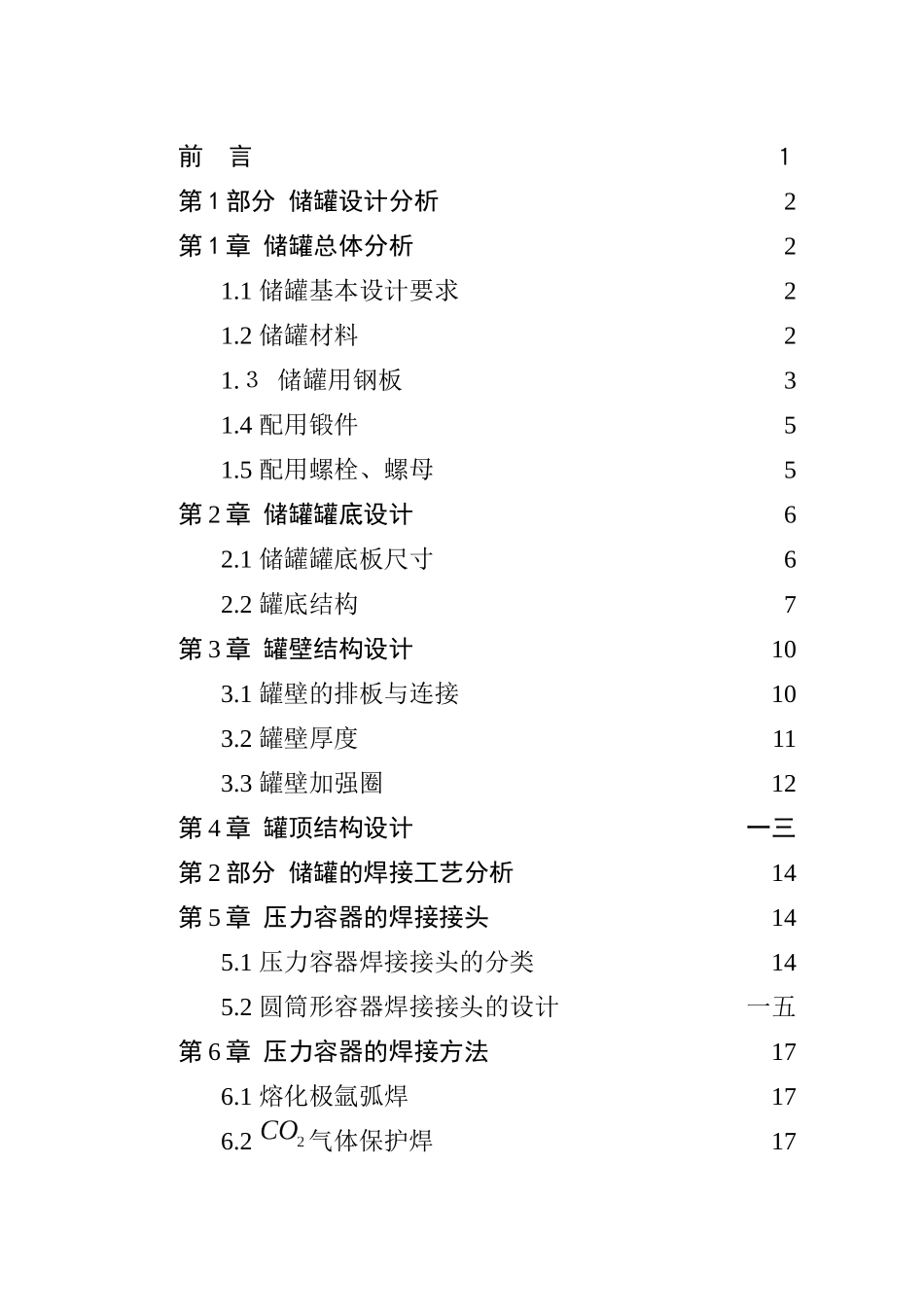

前 言1第 1 部分 储罐设计分析2第 1 章 储罐总体分析21.1 储罐基本设计要求21.2 储罐材料21.3 储罐用钢板31.4 配用锻件51.5 配用螺栓、螺母5第 2 章 储罐罐底设计62.1 储罐罐底板尺寸62.2 罐底结构7第 3 章 罐壁结构设计103.1 罐壁的排板与连接103.2 罐壁厚度113.3 罐壁加强圈12第 4 章 罐顶结构设计一三第 2 部分 储罐的焊接工艺分析14第 5 章 压力容器的焊接接头145.1 压力容器焊接接头的分类145.2 圆筒形容器焊接接头的设计一五第 6 章 压力容器的焊接方法176.1 熔化极氩弧焊176.2 气体保护焊176.3 埋弧焊19第 7 章 压力容器的焊接工艺21第 3 部分 储罐的组装与检验22第 8 章 储罐的安装施工顺序228.1 储罐底板的焊接顺序228.2 储罐壁板的焊接顺序228.3 储罐固定顶的焊接顺序23第 9 章 储罐焊缝的检验与修补249.1 焊缝检测249.2 焊缝修补25设计体会26参考文献27前 言大型油气储罐是油气产品储存运输最方便、廉价的方式之一。储罐的形式可跟据盖顶的样式不同分为浮顶式储罐(包括气柜)和固定顶式储罐(包括内浮顶式储罐),而固定顶式储罐又包括锥顶式储罐和拱顶式储罐两种。目前原油的储罐使用中浮顶式储罐在不断减少,液化气储运主要是球罐和立式筒形低压储罐。常用的几种灌顶形式为双子午线网客机构拱顶、辐射网壳结构拱顶、短程线网壳结构拱顶和梁柱支撑结构拱顶,见图 1。 本次课程设计主要讨论立式固定顶筒形钢制焊接储罐的施工工艺。其中包括储罐的材料选择、加工工艺路线选择、相关组件形式选择、机械加工装配、施焊成型、焊后检测调试等相关生产内容。 第 1 部分 储罐设计分析第 1 章 储罐总体分析1.1 储罐基本设计要求由石油化工立式筒形钢制焊接储罐设计法律规范 SH 3046-1992, 储罐的设计条件不得少于以下内容:(一) 地震设防烈度、风载、雪载等气候条件及地质条件;(二) 储罐的操作温度及操作压力(正负压);(三) 介质的种类及密度;(四) 腐蚀裕量;(五) 储罐的容积;(六) 灌顶形式;(七) 开口接管尺寸、形式、数量及法兰规格;(八) 附件的安装位置。对于固定顶式储罐,设计压力范围一般为-490Pa~6000Pa,设计温度不超过 250°C,而最低设计温度应大于-2°C。1.2 储罐材料储罐用钢的选择必须考虑到储罐的使用条件,材料的焊接性能、加工制造工艺以及经济的合理性.由液化石油气钢瓶国标 GB 5842-2024 一般规定钢瓶主体(...
