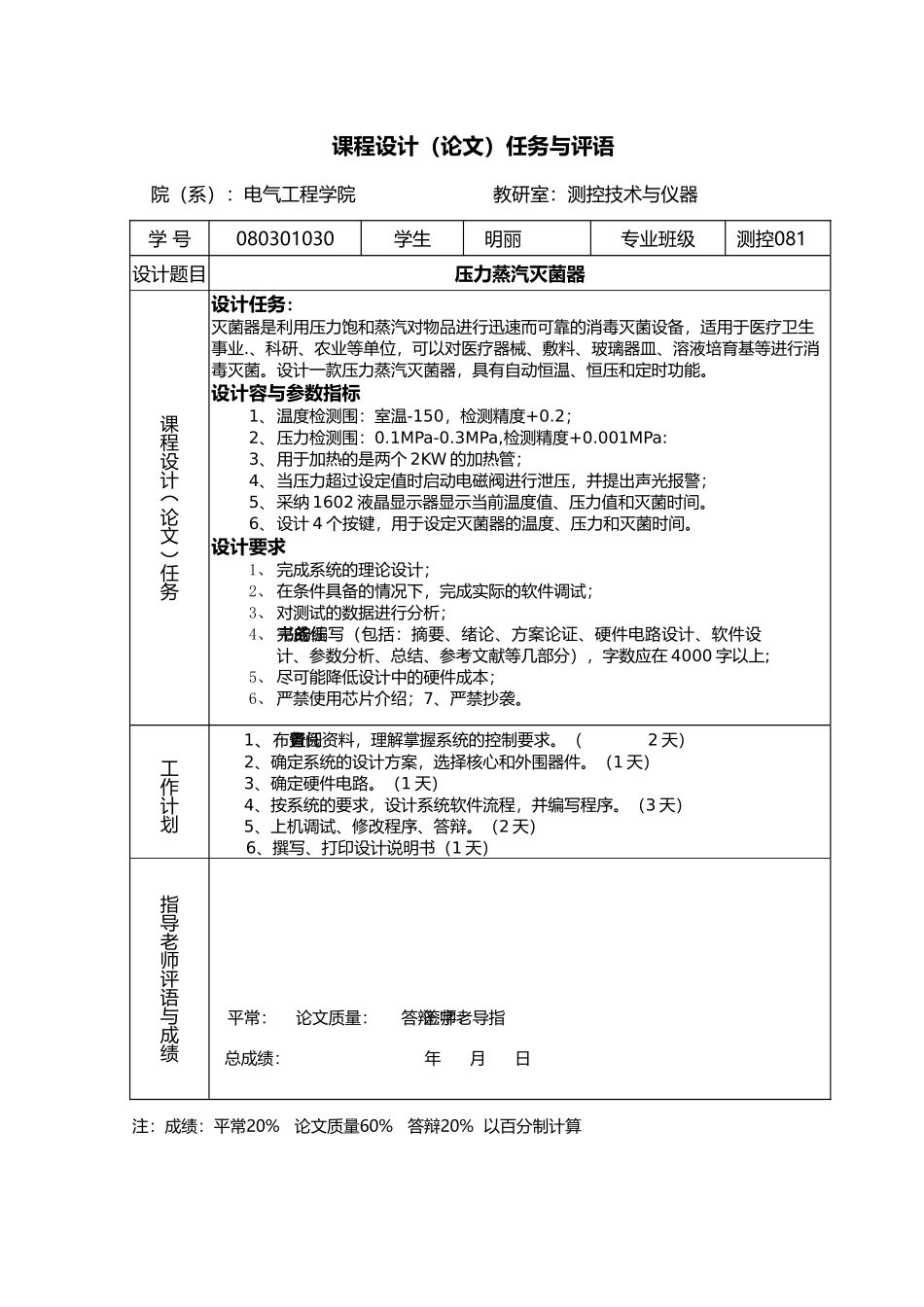

课程设计（论文）任务与评语院（系）：电气工程学院 教研室：测控技术与仪器注：成绩：平常20% 论文质量60% 答辩20% 以百分制计算学 号080301030学生明丽专业班级测控081设计题目压力蒸汽灭菌器课程设计（论文）任务设计任务：灭菌器是利用压力饱和蒸汽对物品进行迅速而可靠的消毒灭菌设备，适用于医疗卫生事业.、科研、农业等单位，可以对医疗器械、敷料、玻璃器皿、溶液培育基等进行消毒灭菌。设计一款压力蒸汽灭菌器，具有自动恒温、恒压和定时功能。设计容与参数指标1、温度检测围：室温-150，检测精度+0.2；2、压力检测围：0.1MPa-0.3MPa,检测精度+0.001MPa:3、用于加热的是两个 2KW 的加热管；4、当压力超过设定值时启动电磁阀进行泄压，并提出声光报警；5、采纳 1602 液晶显示器显示当前温度值、压力值和灭菌时间。6、设计 4 个按键，用于设定灭菌器的温度、压力和灭菌时间。设计要求1、 完成系统的理论设计；2、 在条件具备的情况下，完成实际的软件调试；3、 对测试的数据进行分析；4、 完成任务书的编写（包括：摘要、绪论、方案论证、硬件电路设计、软件设计、参数分析、总结、参考文献等几部分），字数应在 4000 字以上;5、 尽可能降低设计中的硬件成本；6、 严禁使用芯片介绍；7、严禁抄袭。工作计划1、布置任务，查阅资料，理解掌握系统的控制要求。（2 天）2、确定系统的设计方案，选择核心和外围器件。（1 天）3、确定硬件电路。（1 天）4、按系统的要求，设计系统软件流程，并编写程序。（3 天）5、上机调试、修改程序、答辩。（2 天）6、撰写、打印设计说明书（1 天）指导老师评语与成绩平常： 论文质量： 答辩： 指导老师签字： 总成绩： 年 月 日摘要压力蒸汽灭菌技术已有 100 多年的应用历史，第一台压力蒸汽灭菌器产生于1880 年，是全世界公认的最可靠的灭菌技术之一，广泛的应用于医疗卫生和工农业各领域。压力蒸汽灭菌温度高，灭菌效果可靠，易于掌握和控制，因此在灭菌技术高速进展的今日，这一经典的灭菌方法在消毒灭菌领域仍占有重要地位。本文介绍了压力蒸汽灭菌器的基本原理，利用 JCJ100G 温度变送器、HR131系列压力变送器、A/D 转换电路、AT89S52 单片机、固态继电器驱动电路、按键控制电路和 1602 液晶显示电路设计一款压力蒸汽灭菌器，具有自动恒温、恒压和定时功能。关键词：压力蒸汽灭菌器；变送器；单片机；驱动；显示目录第 1 章 绪论 11.1 设计的意义.11.2 ...
