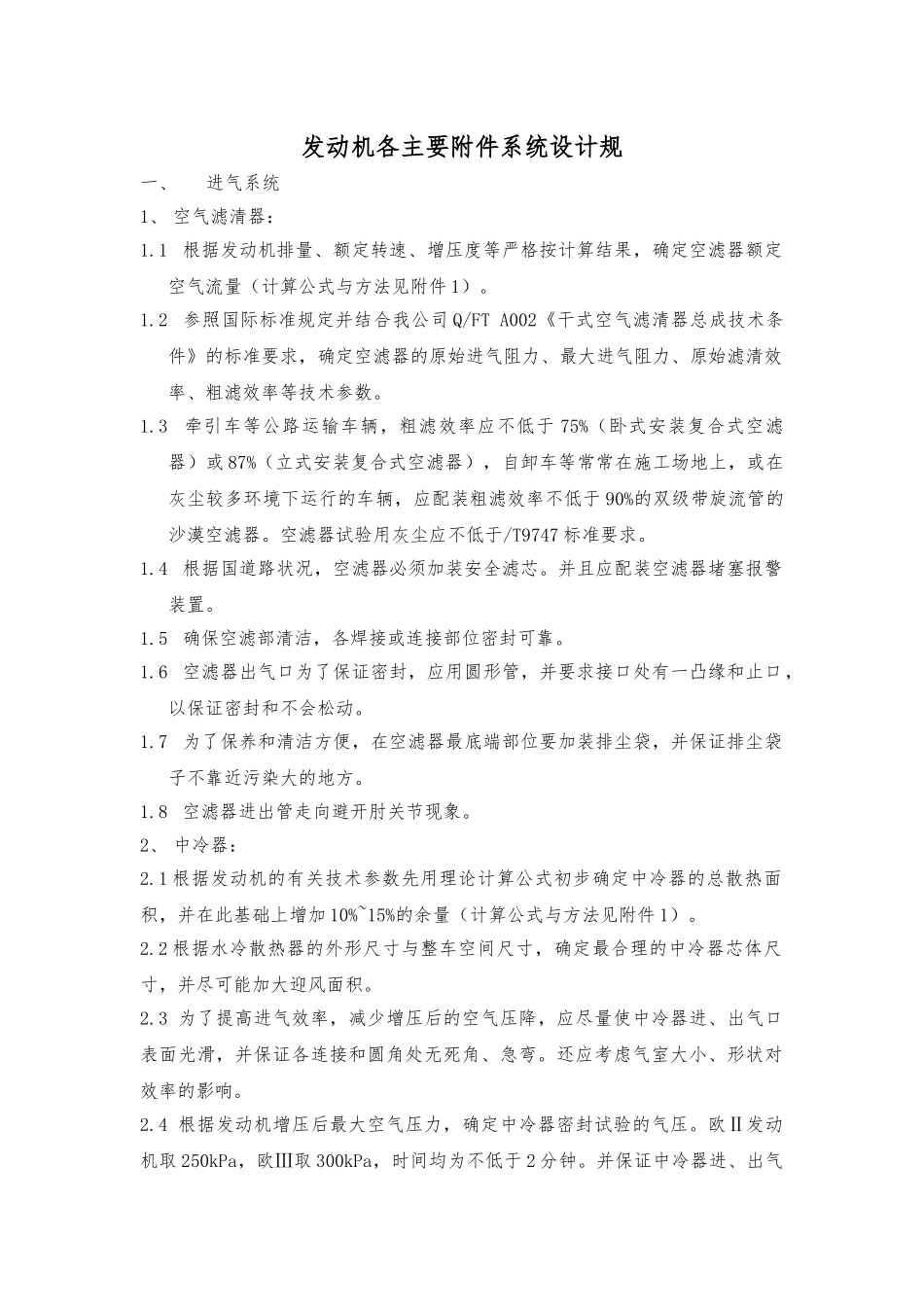

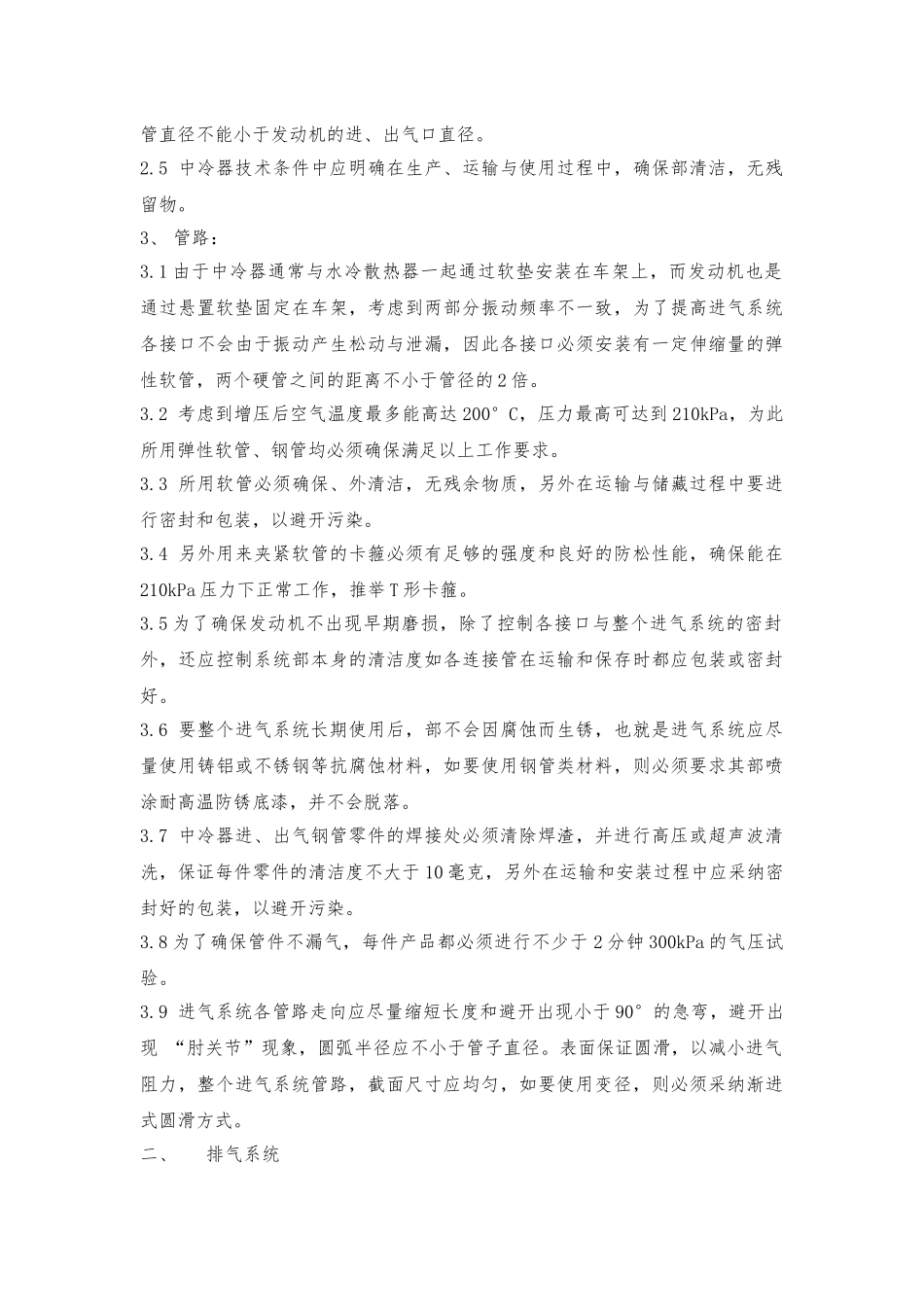

发动机各主要附件系统设计规一、进气系统1、 空气滤清器：1.1 根据发动机排量、额定转速、增压度等严格按计算结果，确定空滤器额定空气流量（计算公式与方法见附件 1）。1.2 参照国际标准规定并结合我公司 Q/FT A002《干式空气滤清器总成技术条件》的标准要求，确定空滤器的原始进气阻力、最大进气阻力、原始滤清效率、粗滤效率等技术参数。1.3 牵引车等公路运输车辆，粗滤效率应不低于 75%（卧式安装复合式空滤器）或 87%（立式安装复合式空滤器），自卸车等常常在施工场地上，或在灰尘较多环境下运行的车辆，应配装粗滤效率不低于 90%的双级带旋流管的沙漠空滤器。空滤器试验用灰尘应不低于/T9747 标准要求。1.4 根据国道路状况，空滤器必须加装安全滤芯。并且应配装空滤器堵塞报警装置。1.5 确保空滤部清洁，各焊接或连接部位密封可靠。1.6 空滤器出气口为了保证密封，应用圆形管，并要求接口处有一凸缘和止口，以保证密封和不会松动。1.7 为了保养和清洁方便，在空滤器最底端部位要加装排尘袋，并保证排尘袋子不靠近污染大的地方。1.8 空滤器进出管走向避开肘关节现象。2、 中冷器：2.1 根据发动机的有关技术参数先用理论计算公式初步确定中冷器的总散热面积，并在此基础上增加 10%~15%的余量（计算公式与方法见附件 1）。2.2 根据水冷散热器的外形尺寸与整车空间尺寸，确定最合理的中冷器芯体尺寸，并尽可能加大迎风面积。2.3 为了提高进气效率，减少增压后的空气压降，应尽量使中冷器进、出气口表面光滑，并保证各连接和圆角处无死角、急弯。还应考虑气室大小、形状对效率的影响。2.4 根据发动机增压后最大空气压力，确定中冷器密封试验的气压。欧Ⅱ发动机取 250kPa，欧Ⅲ取 300kPa，时间均为不低于 2 分钟。并保证中冷器进、出气管直径不能小于发动机的进、出气口直径。2.5 中冷器技术条件中应明确在生产、运输与使用过程中，确保部清洁，无残留物。3、 管路：3.1 由于中冷器通常与水冷散热器一起通过软垫安装在车架上，而发动机也是通过悬置软垫固定在车架，考虑到两部分振动频率不一致，为了提高进气系统各接口不会由于振动产生松动与泄漏，因此各接口必须安装有一定伸缩量的弹性软管，两个硬管之间的距离不小于管径的 2 倍。3.2 考虑到增压后空气温度最多能高达 200°C，压力最高可达到 210kPa，为此所用弹性软管、钢管均必须确保满足以上工作要求。3.3 所用软管必须确保、外清洁，无残余物质，另外...
