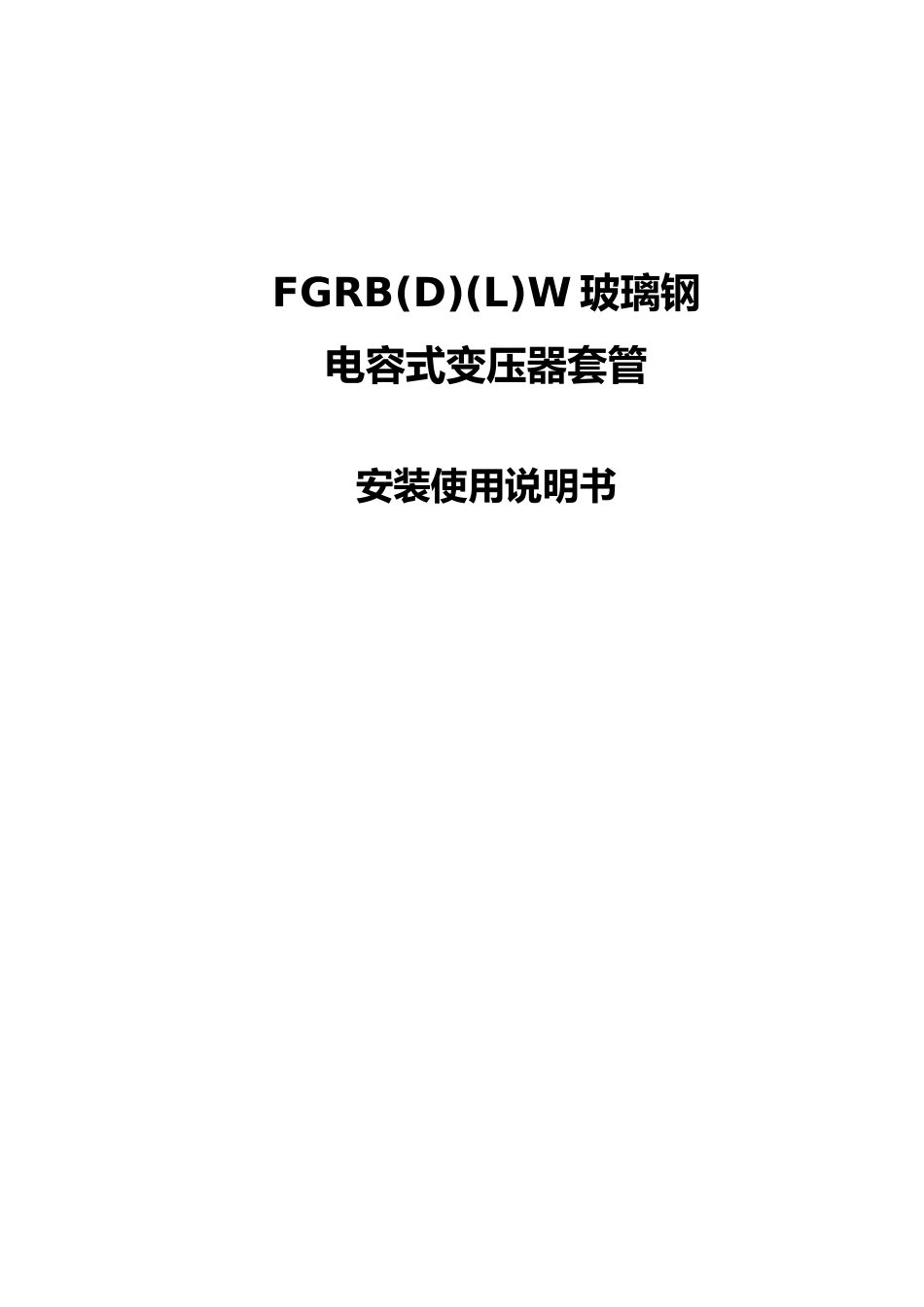

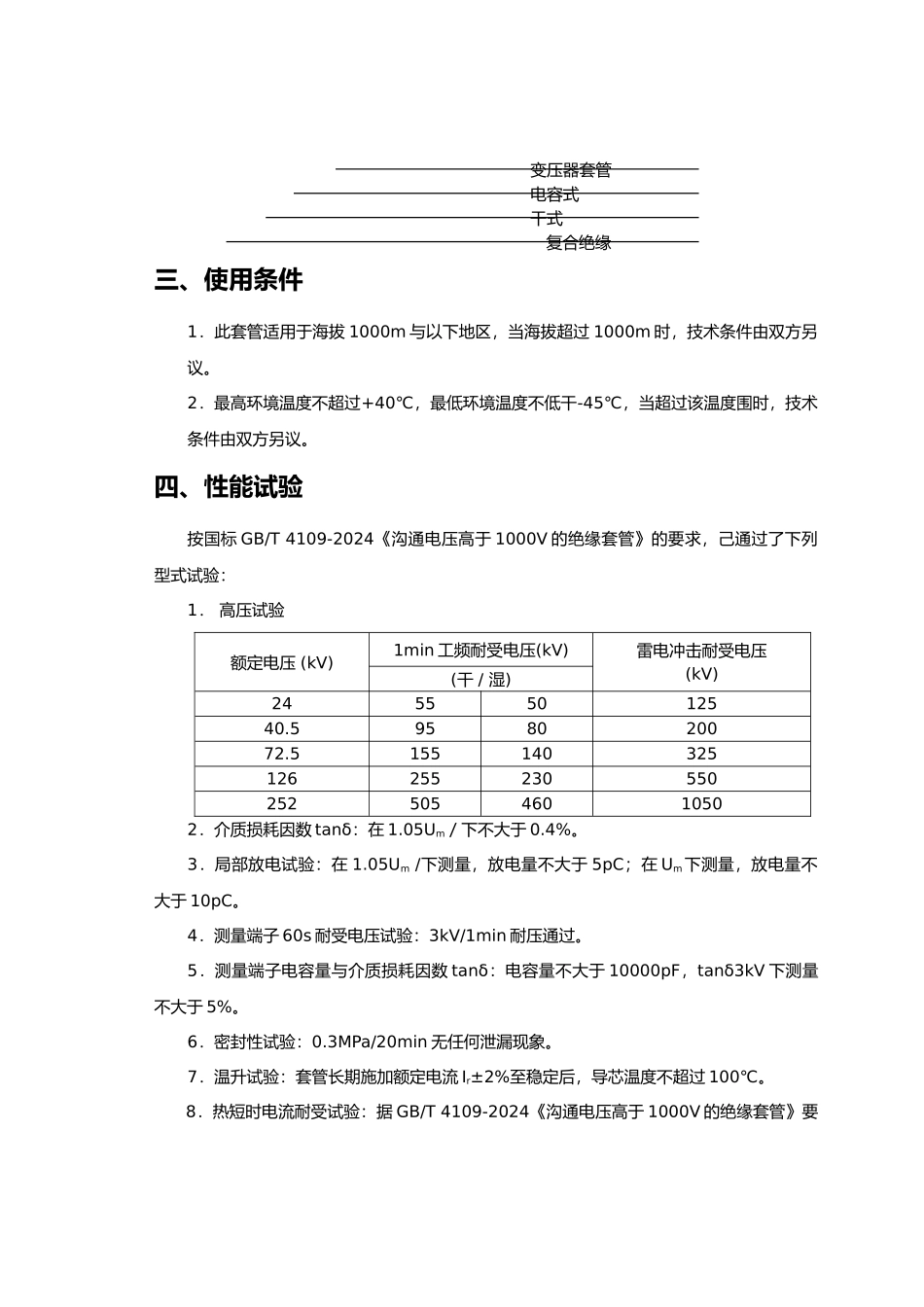

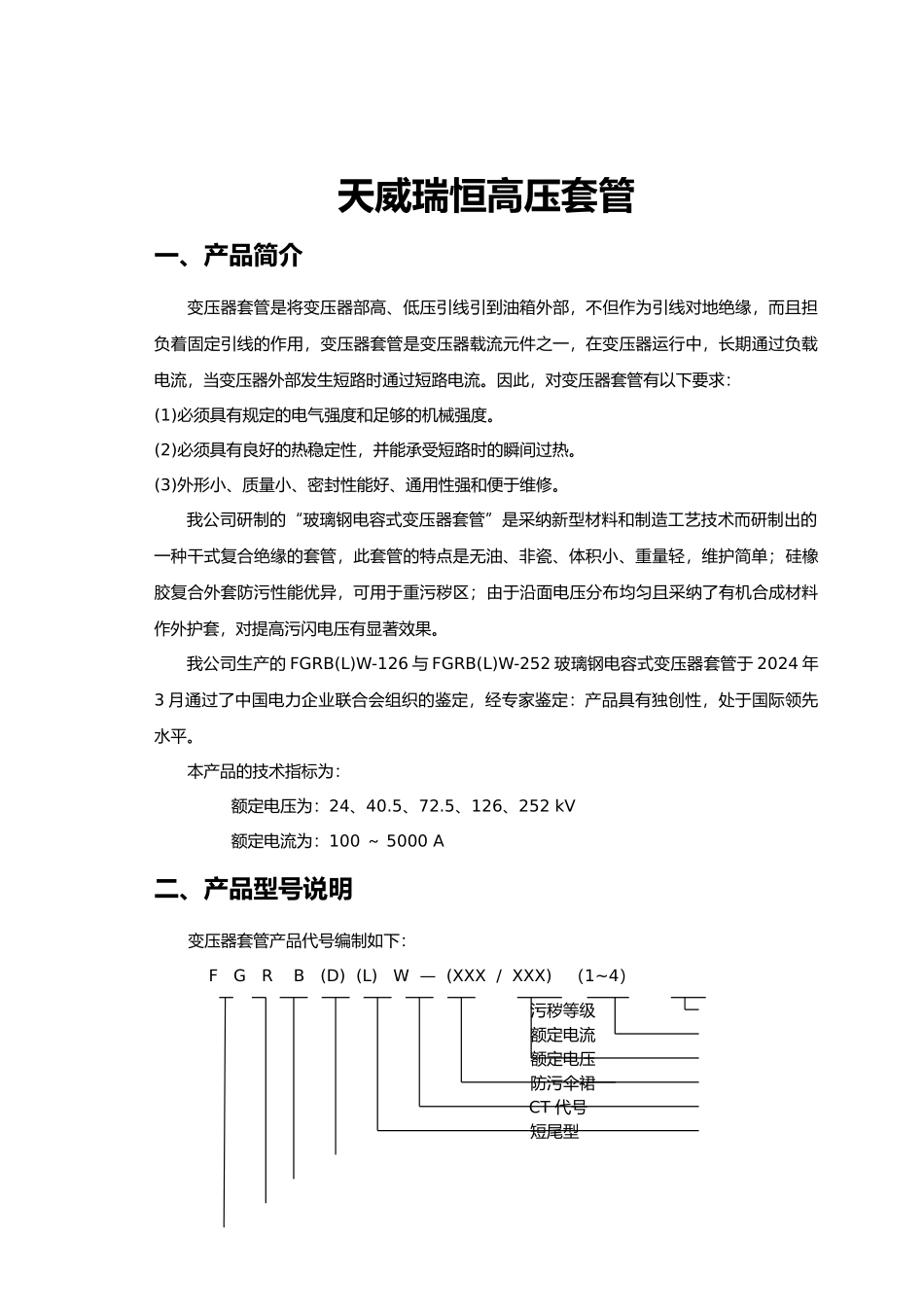

FGRB(D)(L)W 玻璃钢电容式变压器套管安装使用说明书天威瑞恒高压套管一、产品简介变压器套管是将变压器部高、低压引线引到油箱外部，不但作为引线对地绝缘，而且担负着固定引线的作用，变压器套管是变压器载流元件之一，在变压器运行中，长期通过负载电流，当变压器外部发生短路时通过短路电流。因此，对变压器套管有以下要求：(1)必须具有规定的电气强度和足够的机械强度。(2)必须具有良好的热稳定性，并能承受短路时的瞬间过热。(3)外形小、质量小、密封性能好、通用性强和便于维修。我公司研制的“玻璃钢电容式变压器套管”是采纳新型材料和制造工艺技术而研制出的一种干式复合绝缘的套管，此套管的特点是无油、非瓷、体积小、重量轻，维护简单；硅橡胶复合外套防污性能优异，可用于重污秽区；由于沿面电压分布均匀且采纳了有机合成材料作外护套，对提高污闪电压有显著效果。我公司生产的 FGRB(L)W-126 与 FGRB(L)W-252 玻璃钢电容式变压器套管于 2024 年3 月通过了中国电力企业联合会组织的鉴定，经专家鉴定：产品具有独创性，处于国际领先水平。本产品的技术指标为：额定电压为：24、40.5、72.5、126、252 kV额定电流为：100 ～ 5000 A二、产品型号说明变压器套管产品代号编制如下： F G R B (D) (L) W — (XXX / XXX) （1~4） 污秽等级 额定电流 额定电压 防污伞裙 CT 代号 短尾型 变压器套管 电容式 干式 复合绝缘三、使用条件1．此套管适用于海拔 1000m 与以下地区，当海拔超过 1000m 时，技术条件由双方另议。2．最高环境温度不超过+40℃，最低环境温度不低干-45℃，当超过该温度围时，技术条件由双方另议。四、性能试验按国标 GB/T 4109-2024《沟通电压高于 1000V 的绝缘套管》的要求，己通过了下列型式试验：1． 高压试验额定电压 (kV)1min 工频耐受电压(kV)雷电冲击耐受电压 (kV)(干 / 湿)24555012540.5958020072.515514032512625523055025250546010502．介质损耗因数 tanδ：在 1.05Um／下不大于 0.4%。3．局部放电试验：在 1.05Um /下测量，放电量不大于 5pC；在 Um下测量，放电量不大于 10pC。4．测量端子 60s 耐受电压试验：3kV/1min 耐压通过。5．测量端子电容量与介质损耗因数 tanδ：电容量不大于 10000pF，tanδ3kV 下测量不大于 5%。6．密封性试验：0.3MPa/20min 无任何泄漏现象。7．温升试验：套管长期施加额定电流 Ir±2%至稳定后，导芯温度不超过 100...
