变电站增容改造工程施工设计方案范本

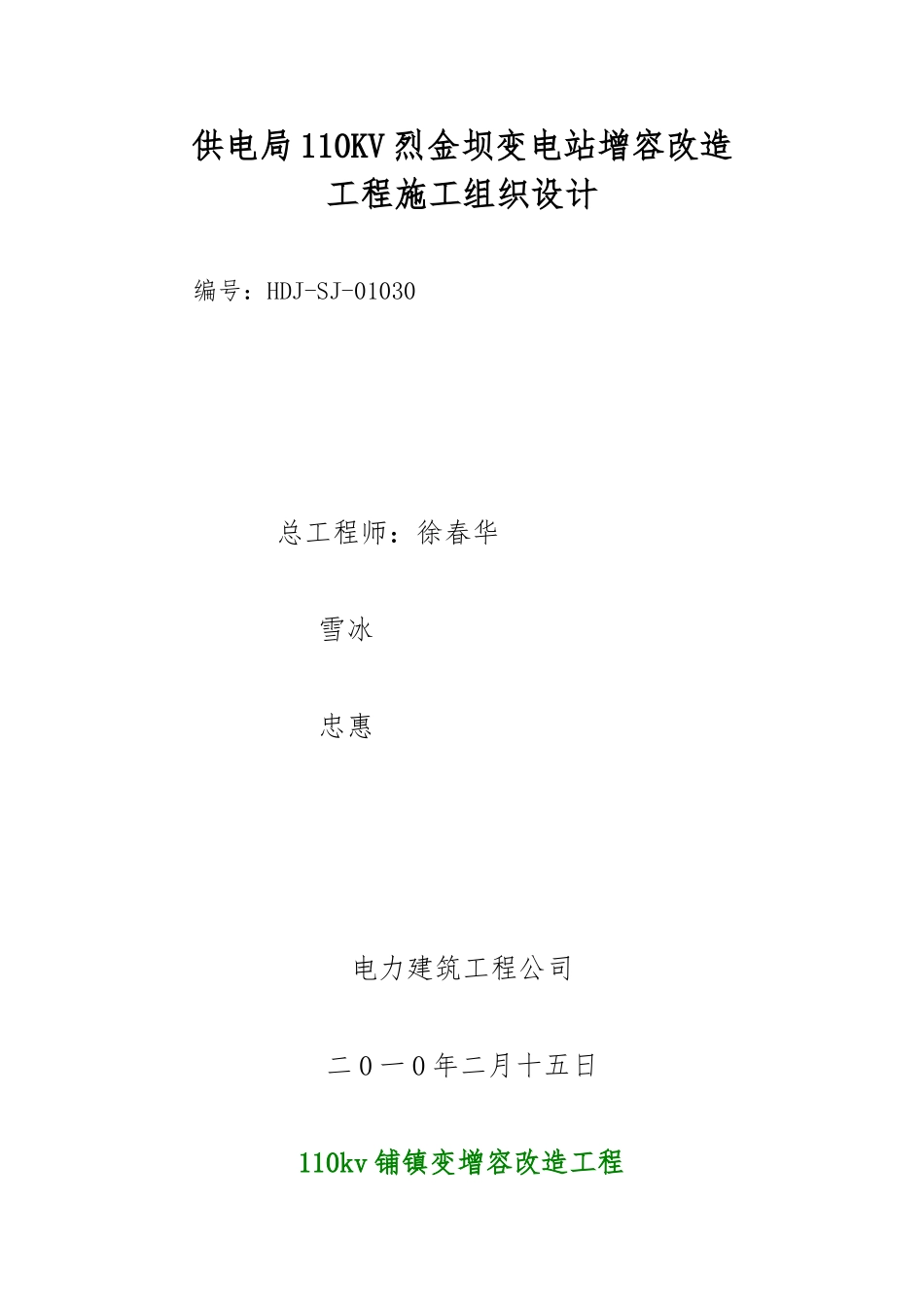

变电站增容改造工程施工设计方案范本_第1页
1/26

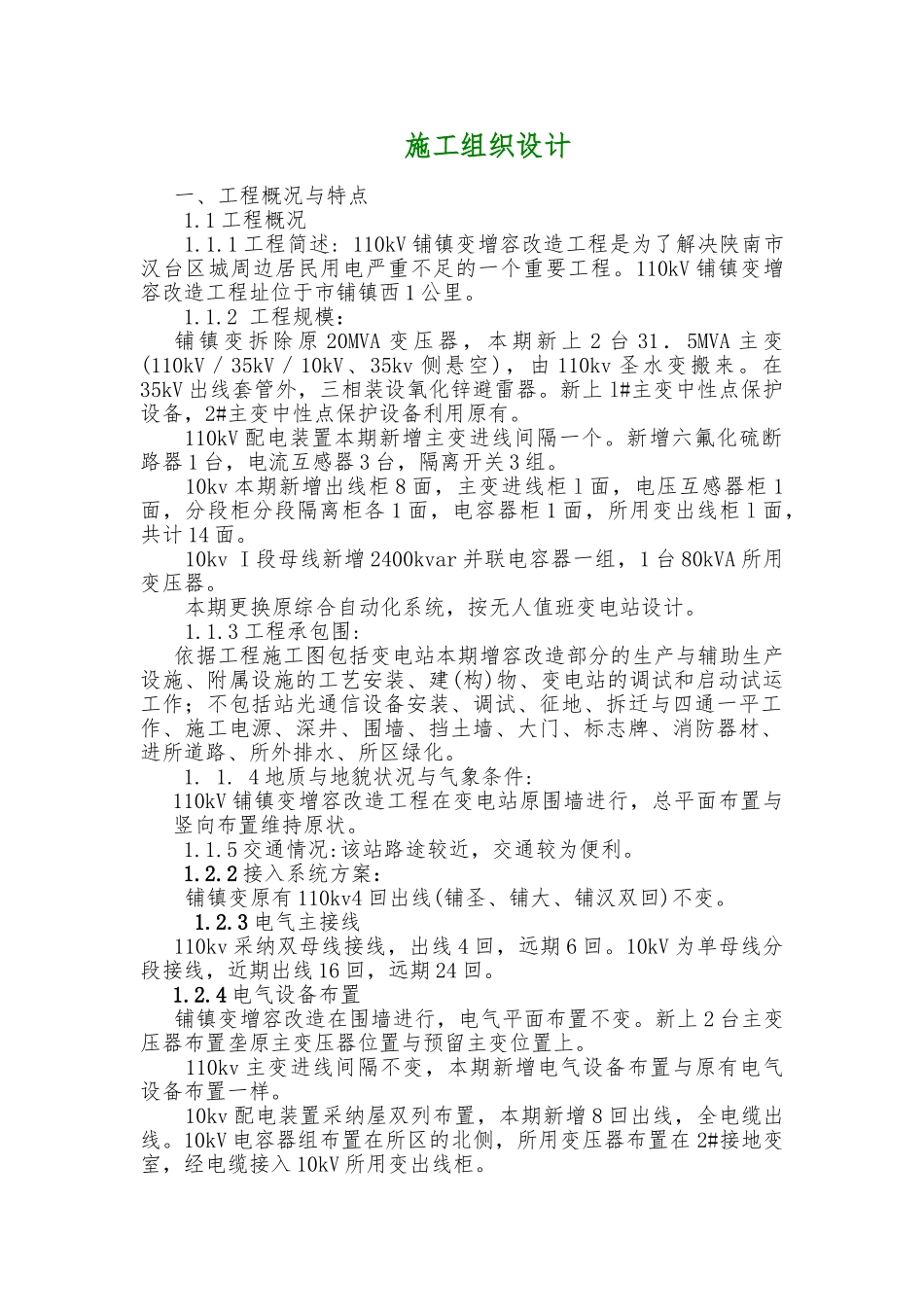

变电站增容改造工程施工设计方案范本_第2页
2/26
变电站增容改造工程施工设计方案范本_第3页
3/26
供电局 110KV 烈金坝变电站增容改造工程施工组织设计编号:HDJ-SJ-01030总工程师:徐春华 雪冰 忠惠电力建筑工程公司二 0 一 0 年二月十五日110kv 铺镇变增容改造工程 施工组织设计一、工程概况与特点 1.1 工程概况 1.1.1 工程简述: 110kV 铺镇变增容改造工程是为了解决陕南市汉台区城周边居民用电严重不足的一个重要工程。110kV 铺镇变增容改造工程址位于市铺镇西 1 公里。 1.1.2 工程规模:铺镇变拆除原 20MVA 变压器,本期新上 2 台 31.5MVA 主变(110kV/35kV/10kV、35kv 侧悬空),由 110kv 圣水变搬来。在35kV 出线套管外,三相装设氧化锌避雷器。新上 l#主变中性点保护设备,2#主变中性点保护设备利用原有。110kV 配电装置本期新增主变进线间隔一个。新增六氟化硫断路器 1 台,电流互感器 3 台,隔离开关 3 组。 10kv 本期新增出线柜 8 面,主变进线柜 l 面,电压互感器柜 1面,分段柜分段隔离柜各 1 面,电容器柜 1 面,所用变出线柜 l 面,共计 14 面。 10kv I 段母线新增 2400kvar 并联电容器一组,1 台 80kVA 所用变压器。 本期更换原综合自动化系统,按无人值班变电站设计。 1.1.3 工程承包围:依据工程施工图包括变电站本期增容改造部分的生产与辅助生产设施、附属设施的工艺安装、建(构)物、变电站的调试和启动试运工作;不包括站光通信设备安装、调试、征地、拆迁与四通一平工作、施工电源、深井、围墙、挡土墙、大门、标志牌、消防器材、进所道路、所外排水、所区绿化。 1. 1. 4 地质与地貌状况与气象条件: 110kV 铺镇变增容改造工程在变电站原围墙进行,总平面布置与竖向布置维持原状。1.1.5 交通情况:该站路途较近,交通较为便利。 1.2.2 接入系统方案:铺镇变原有 110kv4 回出线(铺圣、铺大、铺汉双回)不变。1.2.3 电气主接线110kv 采纳双母线接线,出线 4 回,远期 6 回。10kV 为单母线分段接线,近期出线 16 回,远期 24 回。1.2.4 电气设备布置铺镇变增容改造在围墙进行,电气平面布置不变。新上 2 台主变压器布置垄原主变压器位置与预留主变位置上。 110kv 主变进线间隔不变,本期新增电气设备布置与原有电气设备布置一样。 10kv 配电装置采纳屋双列布置,本期新增 8 回出线,全电缆出线。10kV 电容器组布置在所区的北侧,所用变压器布置在 2#接地变室,经电缆接入 10kV 所用变出线柜。 二、施工现场组织机构 现场...
