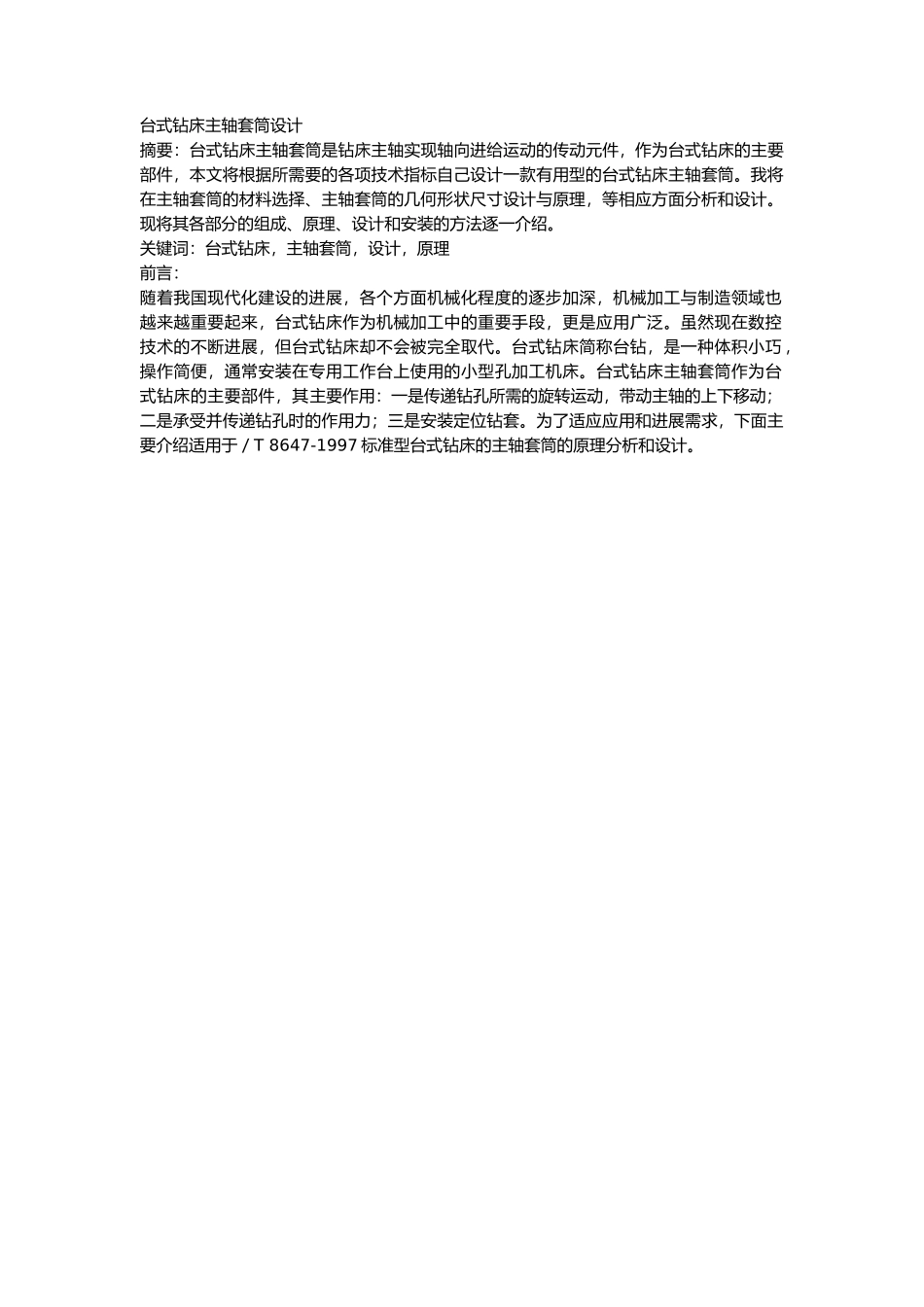

台式钻床主轴套筒设计摘要：台式钻床主轴套筒是钻床主轴实现轴向进给运动的传动元件，作为台式钻床的主要部件，本文将根据所需要的各项技术指标自己设计一款有用型的台式钻床主轴套筒。我将在主轴套筒的材料选择、主轴套筒的几何形状尺寸设计与原理，等相应方面分析和设计。现将其各部分的组成、原理、设计和安装的方法逐一介绍。关键词：台式钻床，主轴套筒，设计，原理前言：随着我国现代化建设的进展，各个方面机械化程度的逐步加深，机械加工与制造领域也越来越重要起来，台式钻床作为机械加工中的重要手段，更是应用广泛。虽然现在数控技术的不断进展，但台式钻床却不会被完全取代。台式钻床简称台钻，是一种体积小巧 ，操作简便，通常安装在专用工作台上使用的小型孔加工机床。台式钻床主轴套筒作为台式钻床的主要部件，其主要作用：一是传递钻孔所需的旋转运动，带动主轴的上下移动；二是承受并传递钻孔时的作用力；三是安装定位钻套。为了适应应用和进展需求，下面主要介绍适用于／T 8647-1997 标准型台式钻床的主轴套筒的原理分析和设计。1 台式钻床的工作原理：台式钻床是由电机力输出，通过塔式皮带轮和三角带的变速传递给主轴，再由主轴套筒和手柄齿轮配合组成纵向进给机构，经过钻床夹具和刀具的旋转配合完成零件的加工。2 台式钻床的主要特点：台式钻床主要作用于中小型零件钻孔、扩孔、绞孔、攻螺纹、刮平面等技工车间和机床修配车间使用，与国外同类型机床比较，具有马力小、刚度高、精度高，刚性好，操作方便易于维护的特点，标准型台式钻床的外形简略图，如图 1-1 所示。图 1-1 标准型台式钻床简略图3 台式钻床主轴套筒的主要作用 台式钻床主轴套筒的主要作用有：一是传递钻孔所需的旋转运动，带动主轴的上下移动；二是承受并传递钻孔时的作用力；三是安装定位钻套。4 台式钻床主轴套筒的设计原理和技术要求 台式钻床主轴套筒的技术要求主要分为两大部分，分别是外部形状尺寸的设计原理和零件材料选择的技术要求。4.1 钻床主轴套筒的材料选择与外部形状尺寸的设计 钻床主轴套筒的作用在于传递加工零件的旋转动作的同时带动主轴即刀具的上下移动，考虑以上原因与特点，下面将分别根据主轴套筒的材料选择、外部形状的尺寸设计两个方面进行设计和介绍。4.1.1 钻床主轴套筒的材料选择 由于考虑到主轴套筒的性质和工作特点，分析如下：主轴套筒作为钻床的主要部件之一，必需保证其的耐用性，而主轴套筒的主要失效形...
