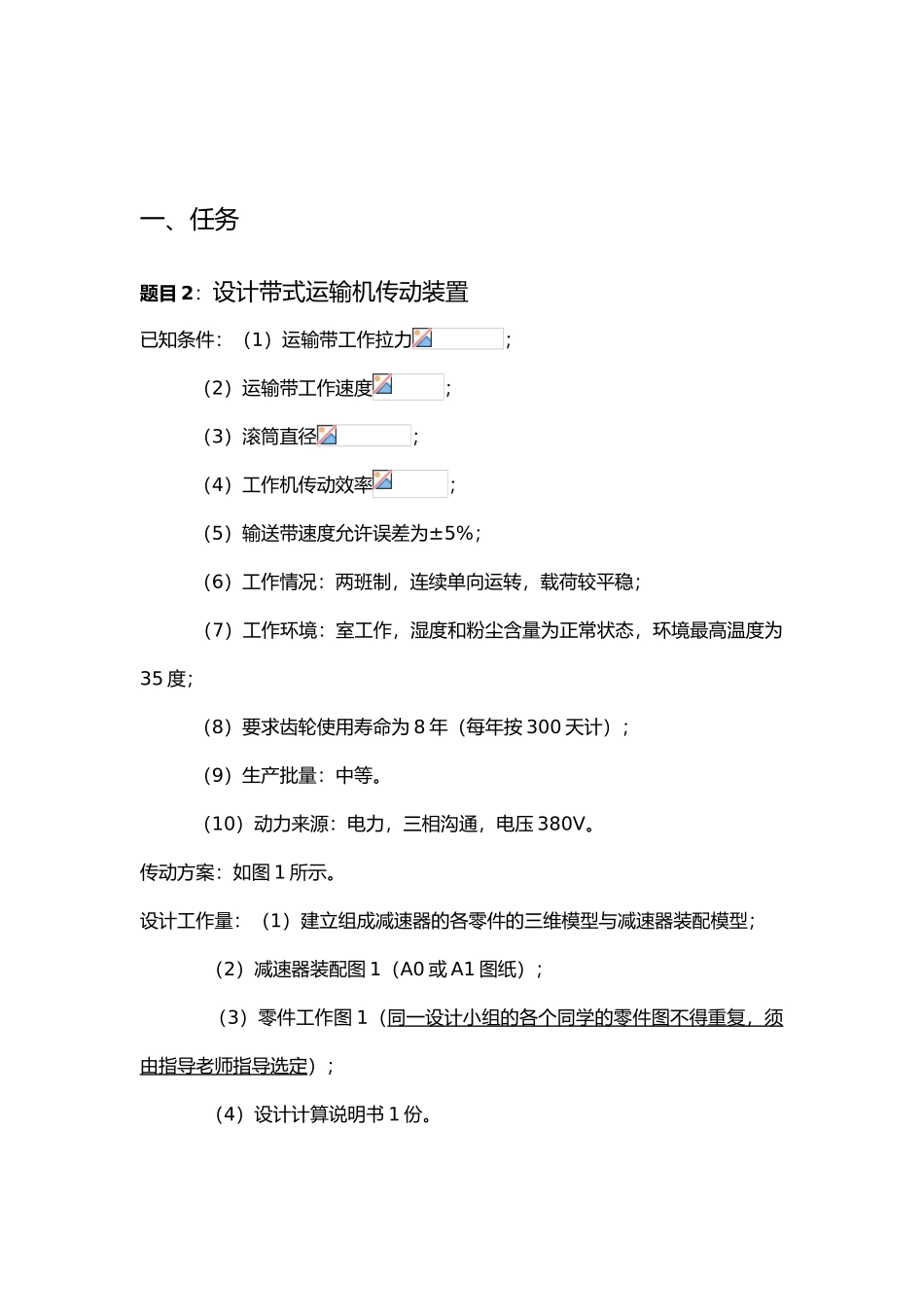

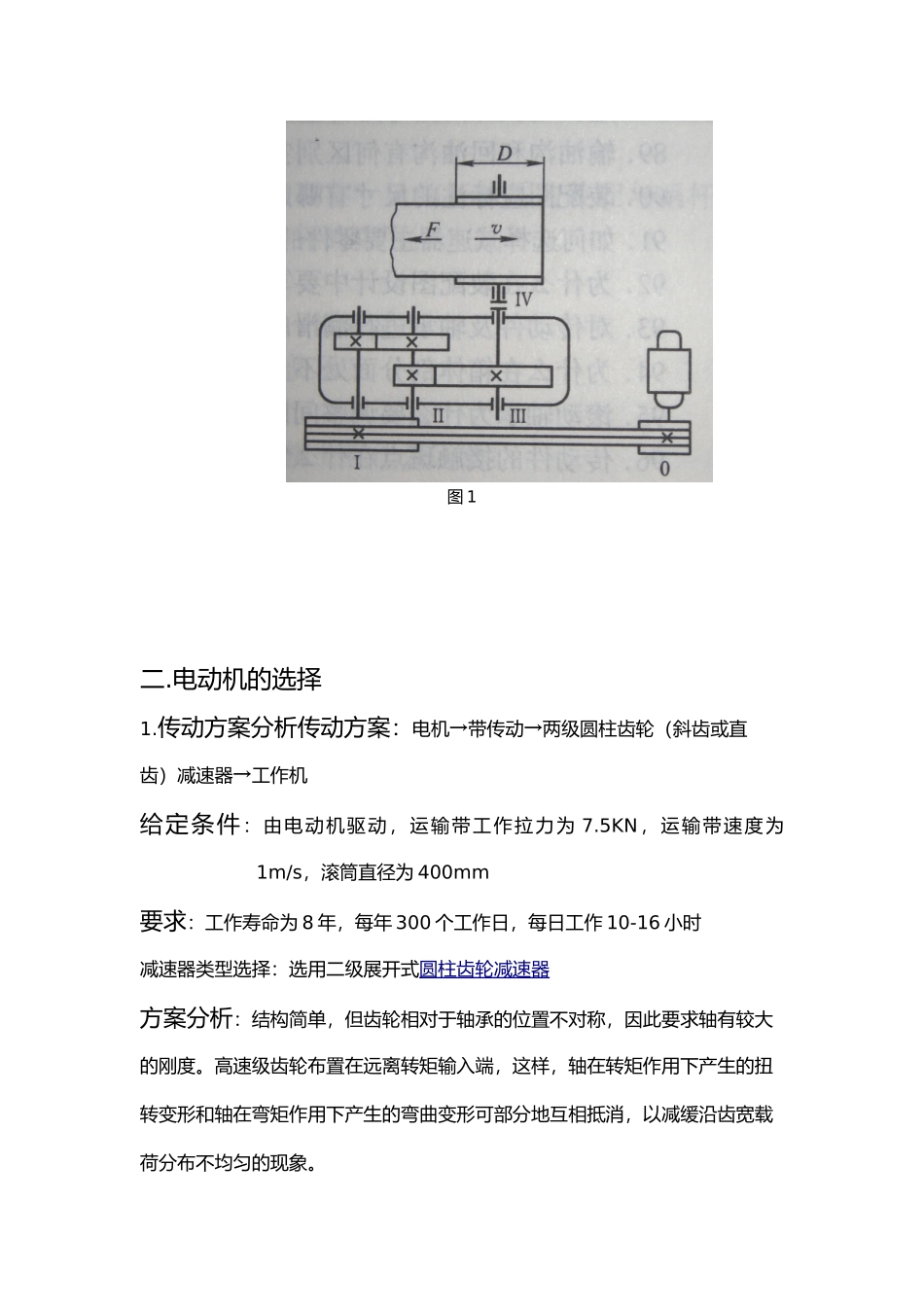

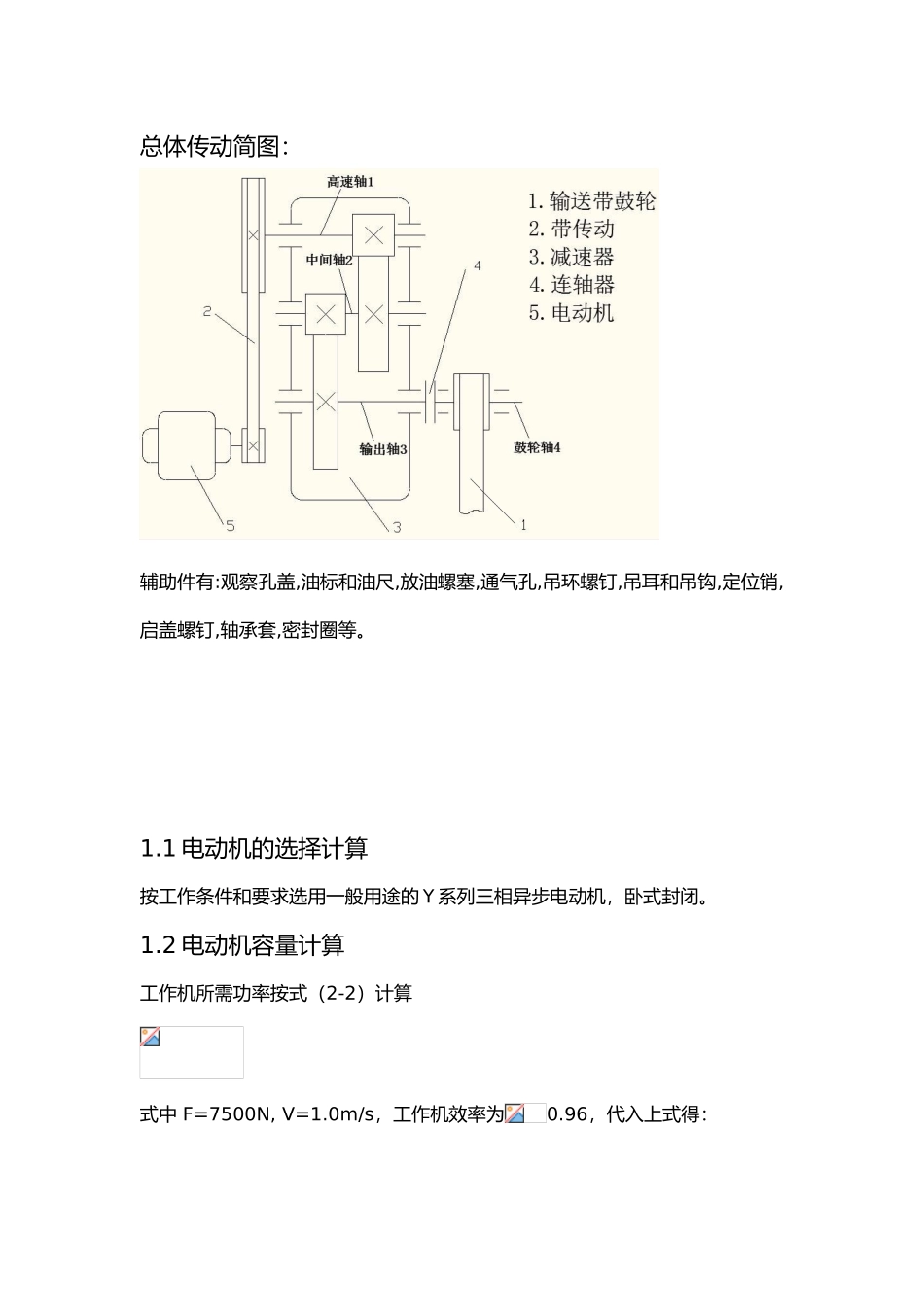

一、任务题目 2:设计带式运输机传动装置已知条件:(1)运输带工作拉力; (2)运输带工作速度; (3)滚筒直径; (4)工作机传动效率; (5)输送带速度允许误差为±5%; (6)工作情况:两班制,连续单向运转,载荷较平稳; (7)工作环境:室工作,湿度和粉尘含量为正常状态,环境最高温度为35 度; (8)要求齿轮使用寿命为 8 年(每年按 300 天计); (9)生产批量:中等。 (10)动力来源:电力,三相沟通,电压 380V。传动方案:如图 1 所示。设计工作量:(1)建立组成减速器的各零件的三维模型与减速器装配模型; (2)减速器装配图 1(A0 或 A1 图纸); (3)零件工作图 1(同一设计小组的各个同学的零件图不得重复,须由指导老师指导选定); (4)设计计算说明书 1 份。图 1二.电动机的选择1.传动方案分析传动方案:电机→带传动→两级圆柱齿轮(斜齿或直齿)减速器→工作机给定条件:由电动机驱动,运输带工作拉力为 7.5KN,运输带速度为1m/s,滚筒直径为 400mm要求:工作寿命为 8 年,每年 300 个工作日,每日工作 10-16 小时减速器类型选择:选用二级展开式圆柱齿轮减速器方案分析:结构简单,但齿轮相对于轴承的位置不对称,因此要求轴有较大的刚度。高速级齿轮布置在远离转矩输入端,这样,轴在转矩作用下产生的扭转变形和轴在弯矩作用下产生的弯曲变形可部分地互相抵消,以减缓沿齿宽载荷分布不均匀的现象。总体传动简图:辅助件有:观察孔盖,油标和油尺,放油螺塞,通气孔,吊环螺钉,吊耳和吊钩,定位销,启盖螺钉,轴承套,密封圈等。1.1 电动机的选择计算按工作条件和要求选用一般用途的 Y 系列三相异步电动机,卧式封闭。1.2 电动机容量计算工作机所需功率按式(2-2)计算式中 F=7500N, V=1.0m/s,工作机效率为0.96,代入上式得:=KW=7.8125KW电动机的输出功率按式(2-1)计算式中为电动机至工作机轴的传动总效率。 由式(2-4)可知,=0.95 0.99 0.99 0.99 0.970.97 0.98=0.849故==9.20KW因载荷平稳,电动机额定功率只需略大于即可。查表 10-2 中 Y 系列电动机技术的数据,选电动机的额定功率为 11KW。1.3 确定电动机转速工作机轴转速为 =r/min=47.77 r/min按表 2-4 推举的各级传动的传动比围:V 带传动比围二级圆柱齿轮传动比围(8-40),则总传动比围是(2-4)(8-40)=16-160,可见电动机转速可选围为:(16~160) 47.77 r/min=764.32~7643.2r/min。 符合这一...
