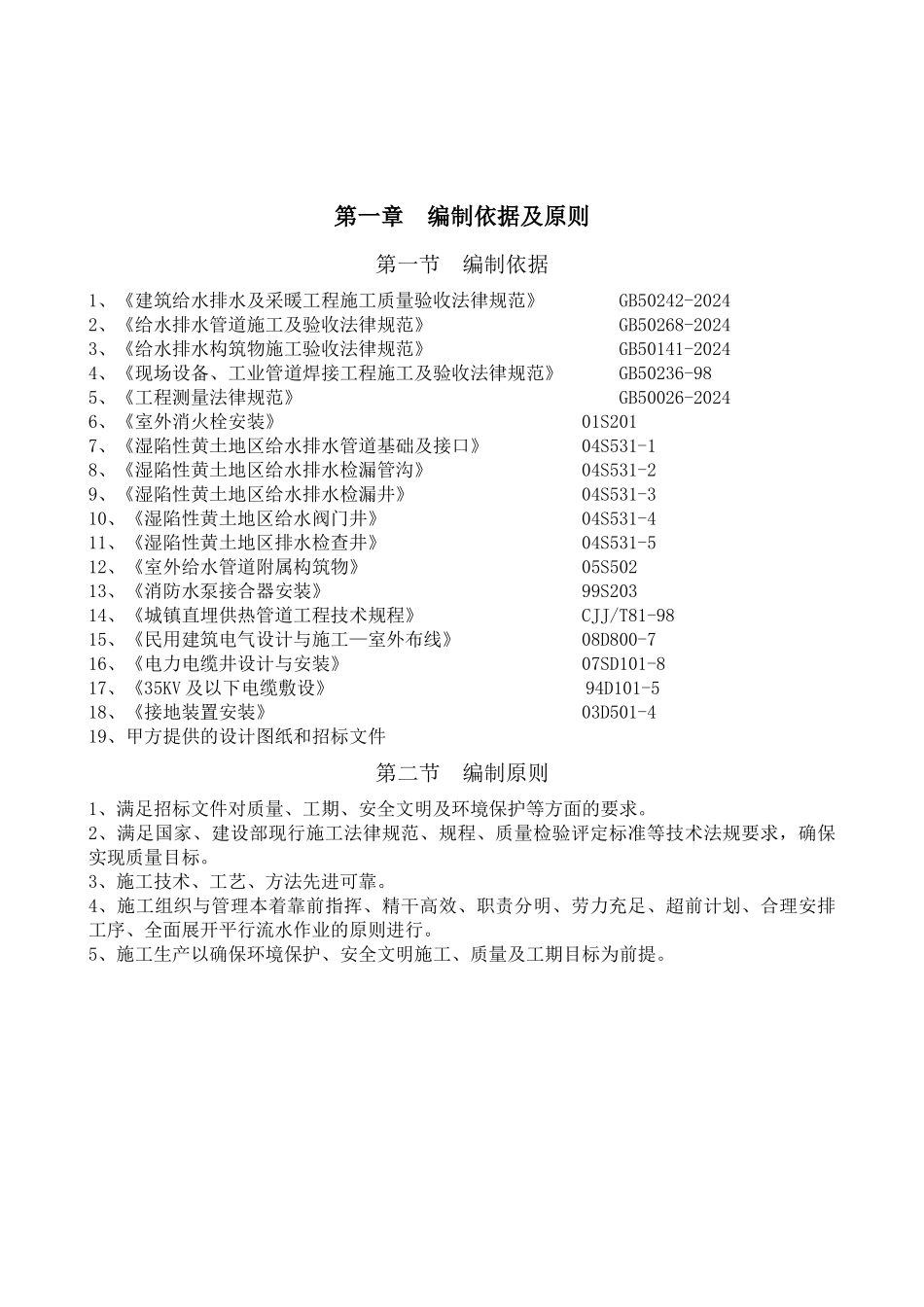

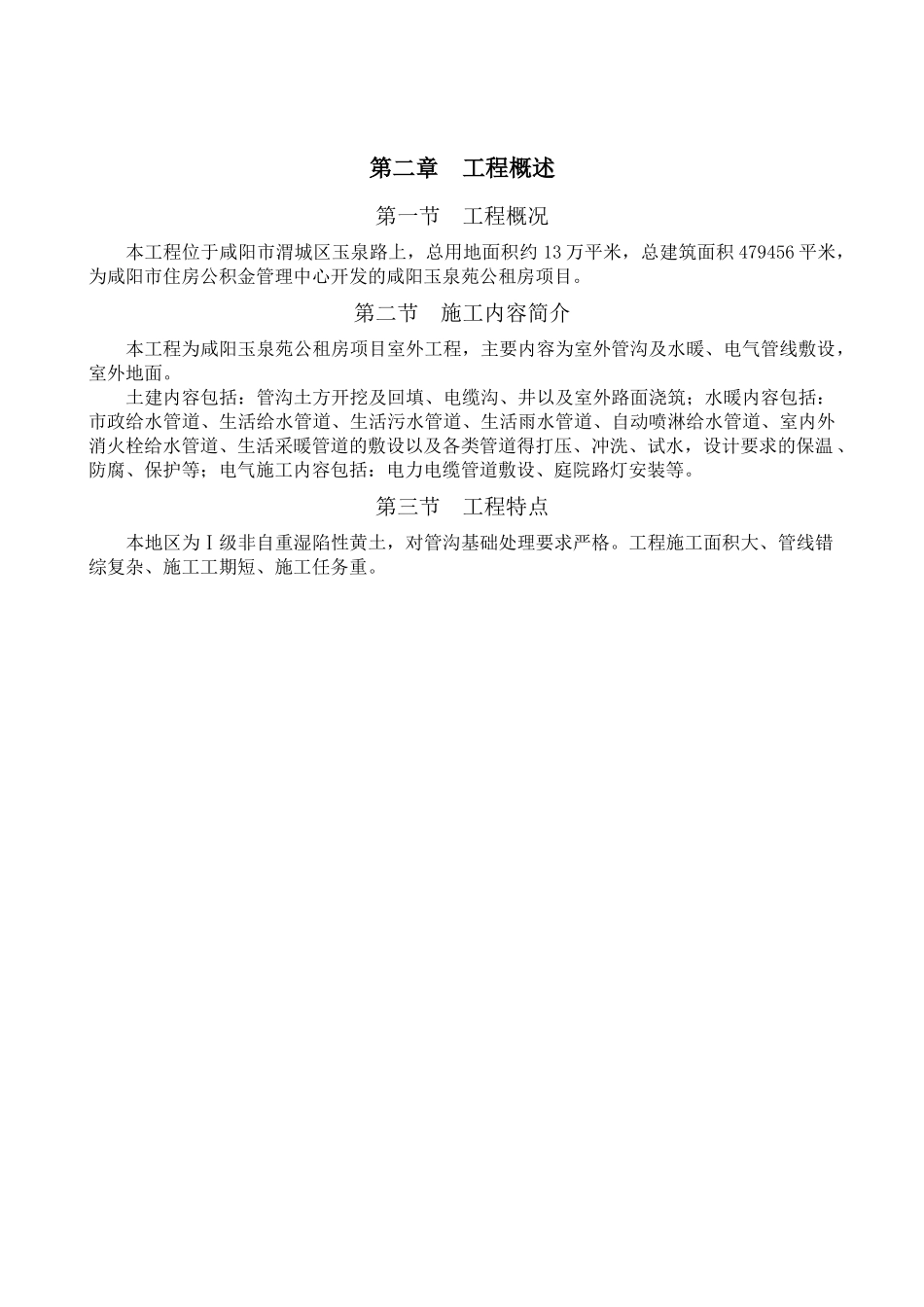

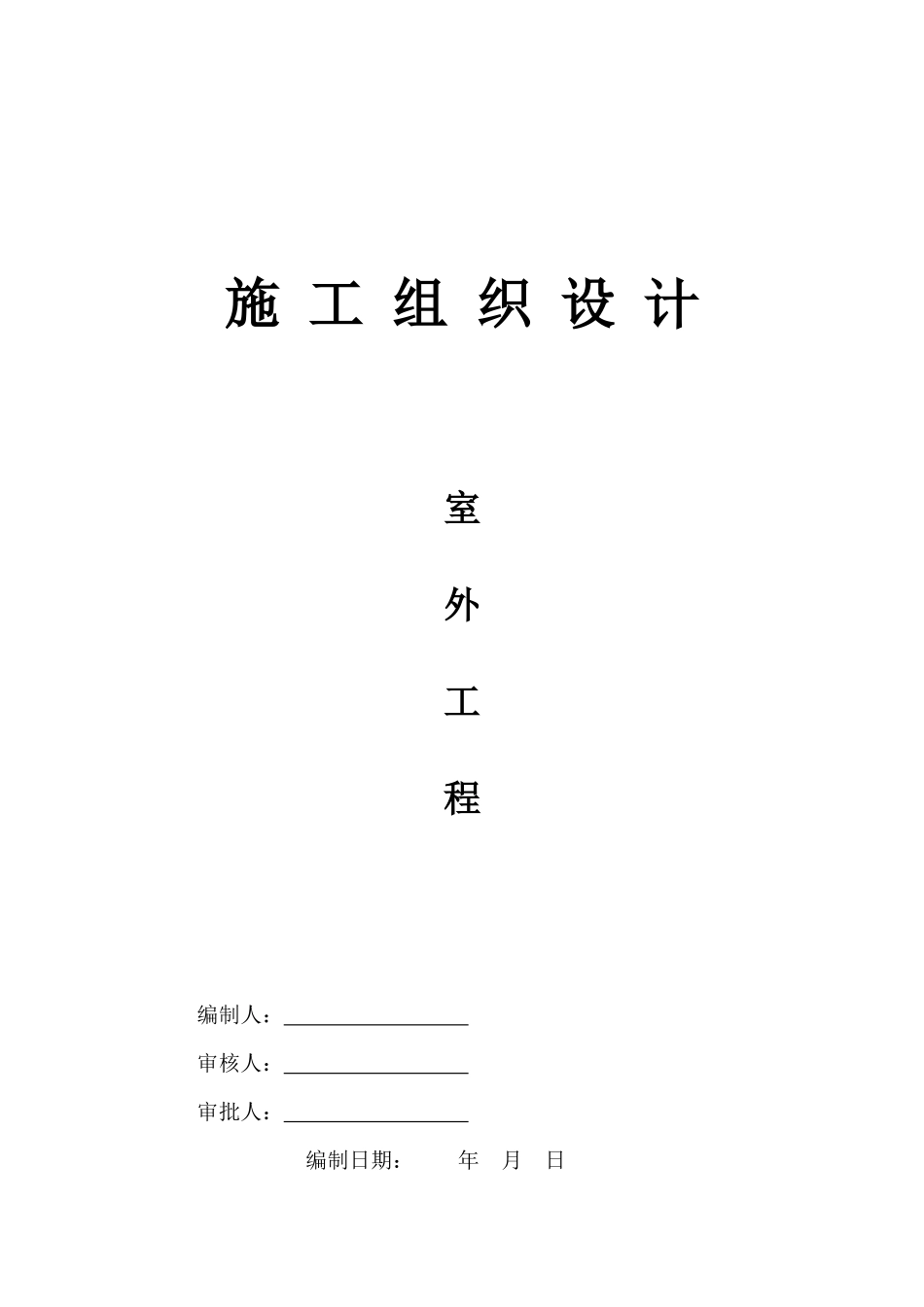

施 工 组 织 设 计室外工程 编制人: 审核人: 审批人: 编制日期: 年 月 日第一章 编制依据及原则第一节 编制依据1、《建筑给水排水及采暖工程施工质量验收法律规范》 GB50242-20242、《给水排水管道施工及验收法律规范》 GB50268-20243、《给水排水构筑物施工验收法律规范》 GB50141-20244、《现场设备、工业管道焊接工程施工及验收法律规范》 GB50236-985、《工程测量法律规范》 GB50026-20246、《室外消火栓安装》 01S2017、《湿陷性黄土地区给水排水管道基础及接口》 04S531-18、《湿陷性黄土地区给水排水检漏管沟》 04S531-29、《湿陷性黄土地区给水排水检漏井》 04S531-310、《湿陷性黄土地区给水阀门井》 04S531-411、《湿陷性黄土地区排水检查井》 04S531-512、《室外给水管道附属构筑物》 05S50213、《消防水泵接合器安装》 99S20314、《城镇直埋供热管道工程技术规程》 CJJ/T81-9815、《民用建筑电气设计与施工—室外布线》 08D800-716、《电力电缆井设计与安装》 07SD101-817、《35KV 及以下电缆敷设》 94D101-518、《接地装置安装》 03D501-419、甲方提供的设计图纸和招标文件第二节 编制原则1、满足招标文件对质量、工期、安全文明及环境保护等方面的要求。2、满足国家、建设部现行施工法律规范、规程、质量检验评定标准等技术法规要求,确保实现质量目标。3、施工技术、工艺、方法先进可靠。4、施工组织与管理本着靠前指挥、精干高效、职责分明、劳力充足、超前计划、合理安排工序、全面展开平行流水作业的原则进行。5、施工生产以确保环境保护、安全文明施工、质量及工期目标为前提。第二章 工程概述第一节 工程概况本工程位于咸阳市渭城区玉泉路上,总用地面积约 13 万平米,总建筑面积 479456 平米,为咸阳市住房公积金管理中心开发的咸阳玉泉苑公租房项目。第二节 施工内容简介本工程为咸阳玉泉苑公租房项目室外工程,主要内容为室外管沟及水暖、电气管线敷设,室外地面。土建内容包括:管沟土方开挖及回填、电缆沟、井以及室外路面浇筑;水暖内容包括:市政给水管道、生活给水管道、生活污水管道、生活雨水管道、自动喷淋给水管道、室内外消火栓给水管道、生活采暖管道的敷设以及各类管道得打压、冲洗、试水,设计要求的保温 、防腐、保护等;电气施工内容包括:电力电缆管道敷设、庭院路灯安装等。第三节 工程特点 本地区为Ⅰ级非自重湿陷性黄土,对管沟基础处理要求严格。工程...
