地下电缆探测检漏仪

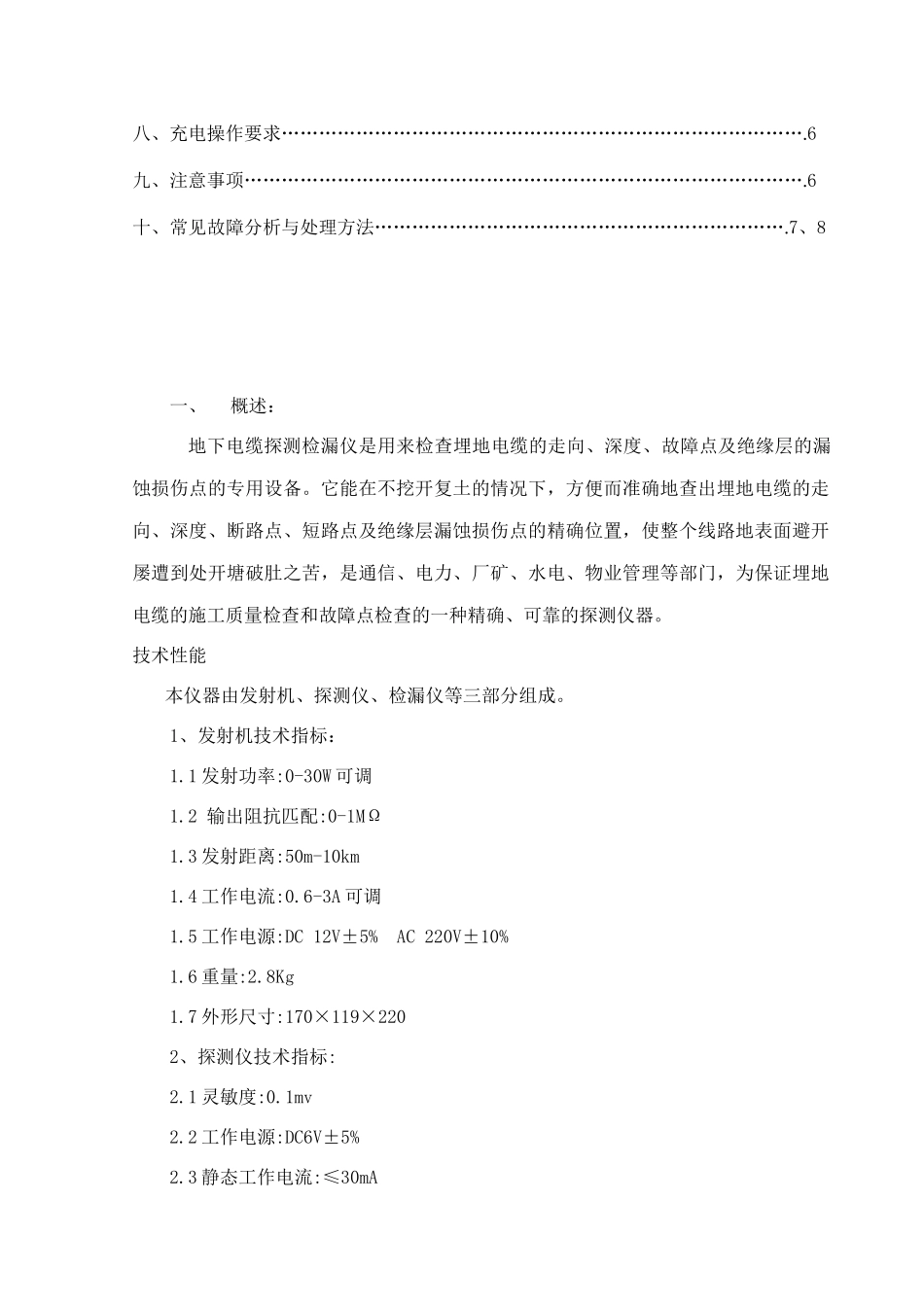

地下电缆探测检漏仪 大庆市汇通无损检测技术服务有限公司目 录一、概述…………………………………………………………………………………….1二、技术性能……………………………………………………………………………….11、 发射机技术指标……………………………………………………………………12、 探测仪技术指标……………………………………………………………………13、 检漏仪技术指标……………………………………………………………………1三、探测走向、测定埋土深度、断路点的原理及方法………………………………….2四、探测埋地电缆的短路点、断路点的方法…………………………………………….2五、绝缘层击穿、漏电检漏原理及方法………………………………………………….21、检漏原理……………………………………………………………………………22、检漏方法……………………………………………………………………………2六、仪器结构简述………………………………………………………………………….2七、操作顺序……………………………………………………………………………….31、 发射机操作顺序……………………………………………………………………32、 探测仪操作顺序……………………………………………………………………43、 检漏仪操作顺序……………………………………………………………………5八、充电操作要求………………………………………………………………………….6九、注意事项……………………………………………………………………………….6十、常见故障分析与处理方法………………………………………………………….7、8 一、概述：地下电缆探测检漏仪是用来检查埋地电缆的走向、深度、故障点及绝缘层的漏蚀损伤点的专用设备。它能在不挖开复土的情况下，方便而准确地查出埋地电缆的走向、深度、断路点、短路点及绝缘层漏蚀损伤点的精确位置，使整个线路地表面避开屡遭到处开塘破肚之苦，是通信、电力、厂矿、水电、物业管理等部门，为保证埋地电缆的施工质量检查和故障点检查的一种精确、可靠的探测仪器。技术性能本仪器由发射机、探测仪、检漏仪等三部分组成。1、发射机技术指标：1.1 发射功率:0-30W 可调1.2 输出阻抗匹配:0-1MΩ 1.3 发射距离:50m-10km 1.4 工作电流:0.6-3A 可调 1.5 工作电源:DC 12V±5% AC 220V±10%1.6 重量:2.8Kg1.7 外形尺寸:170×119×2202、探测...
