地源热泵施工流程与施工规范工艺标

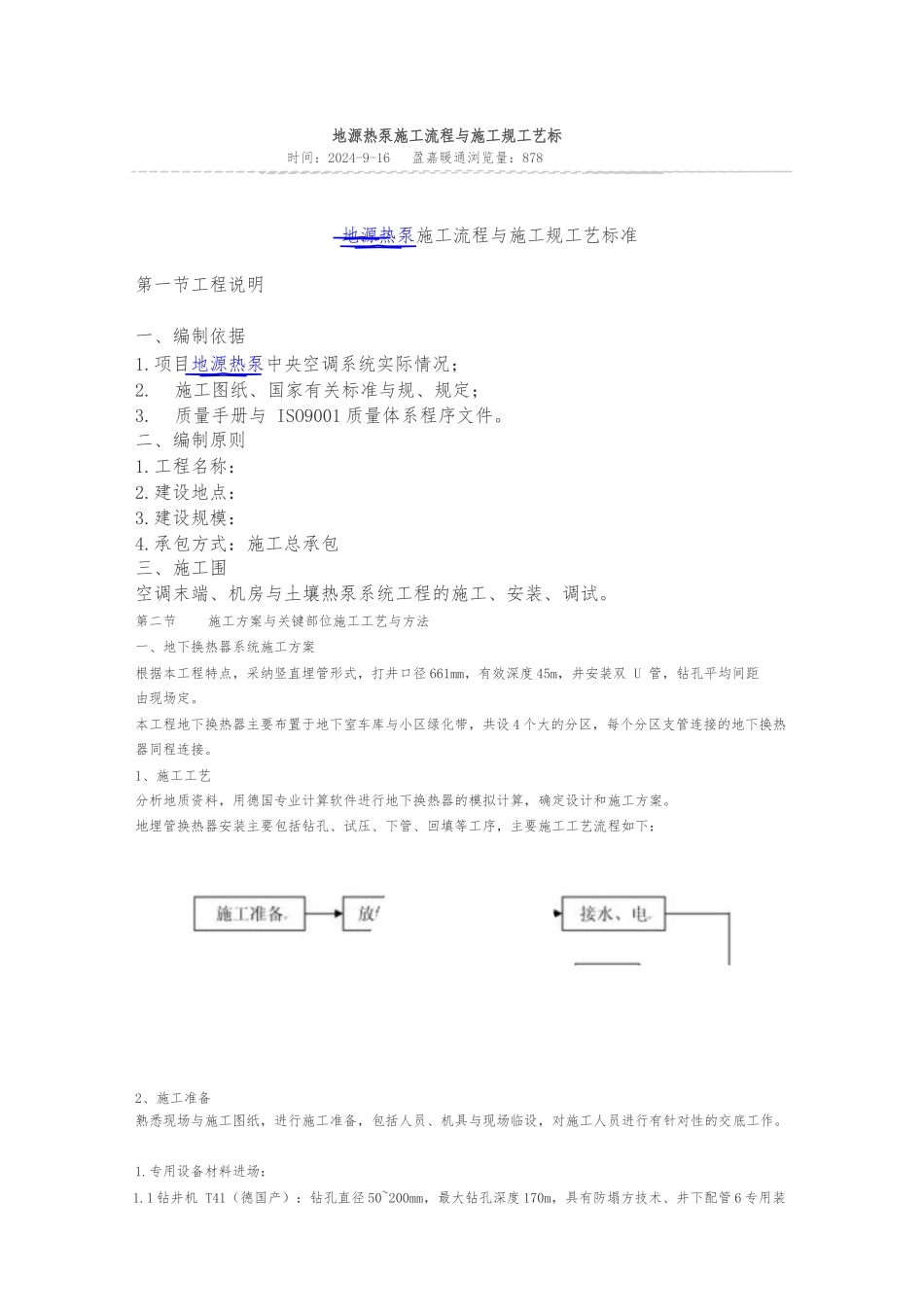

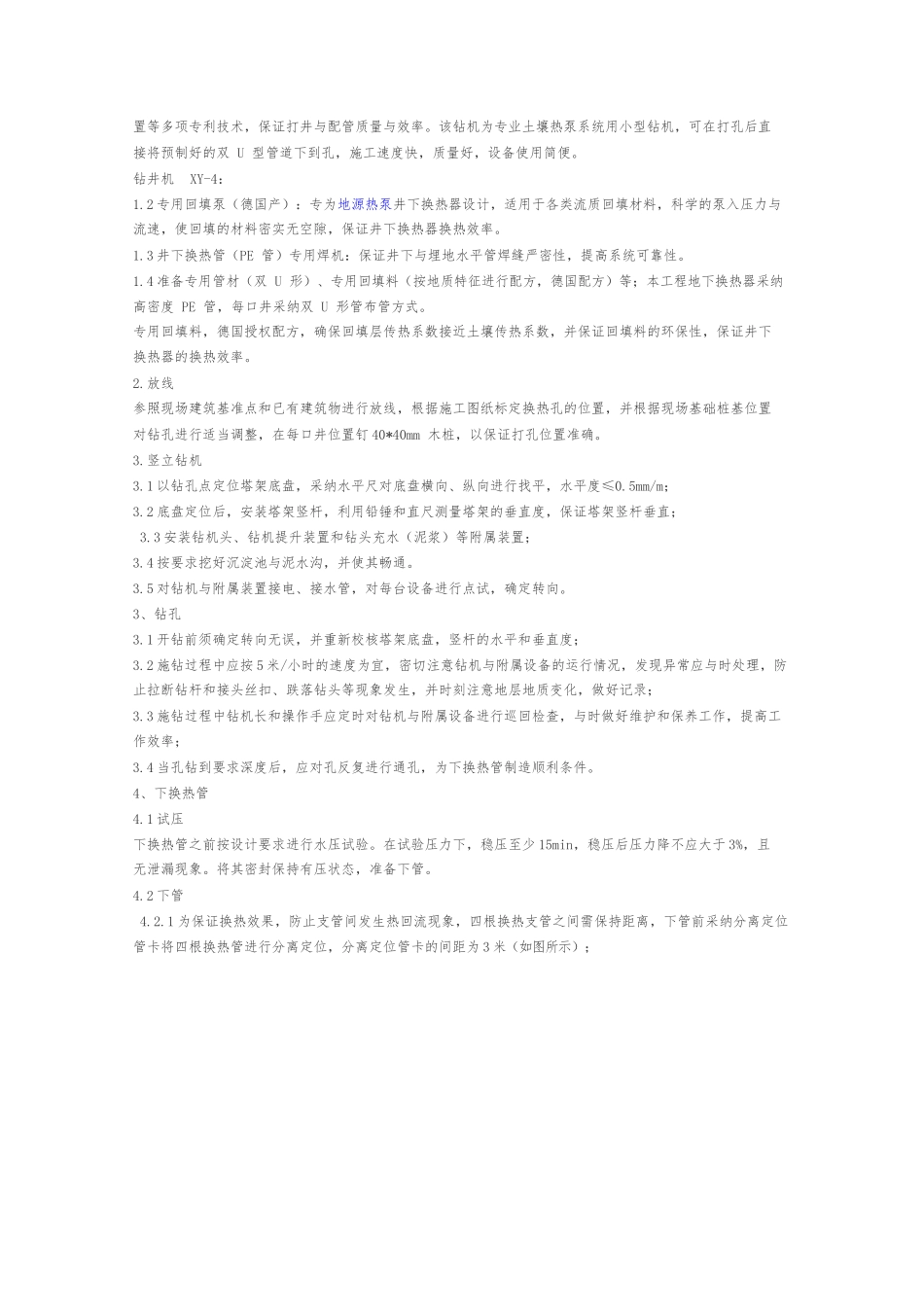

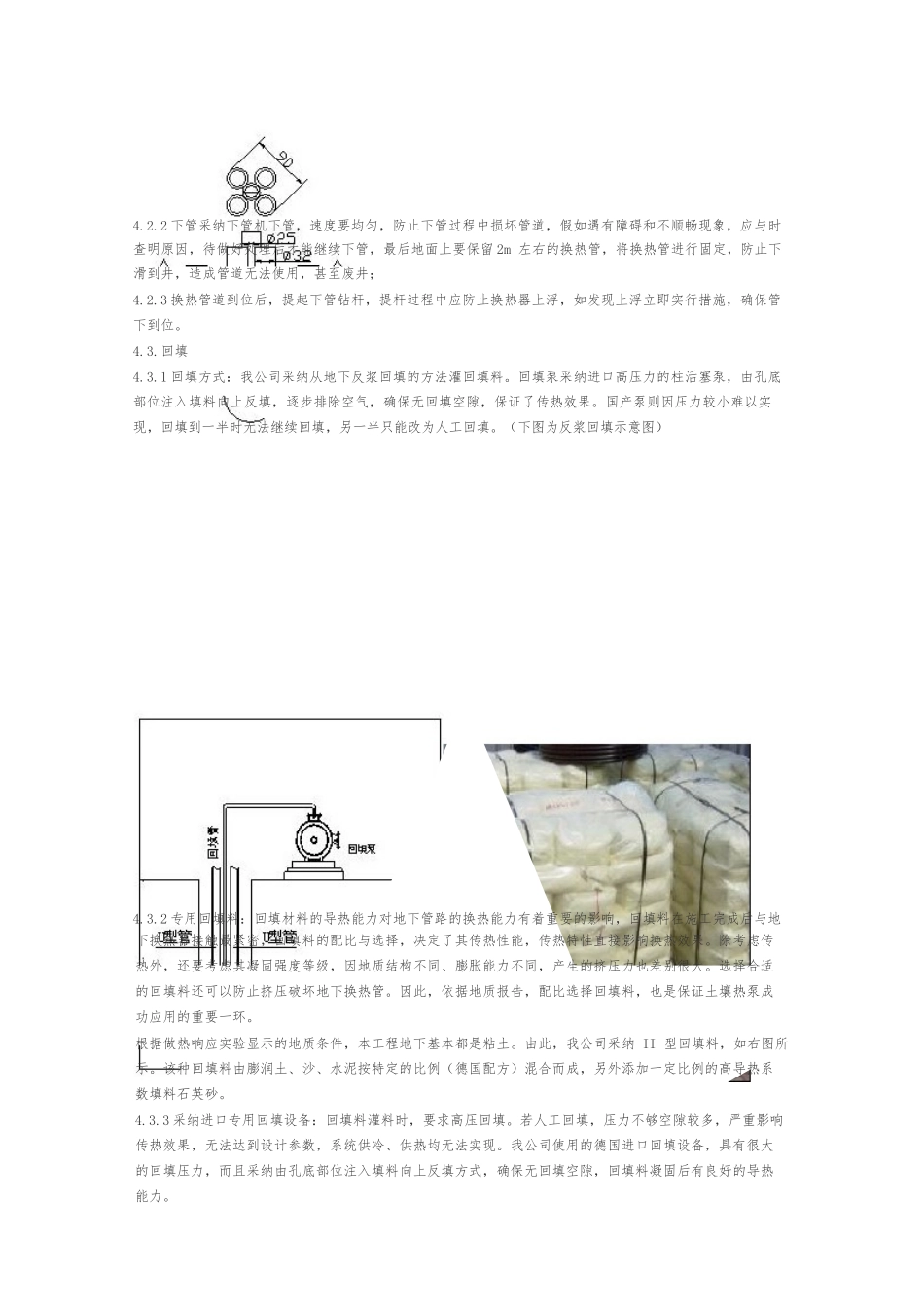

地源热泵施工流程与施工规工艺标时间：2024-9-16 盈嘉暖通浏览量：878地源热泵施工流程与施工规工艺标准第一节工程说明一、编制依据1.项目地源热泵中央空调系统实际情况；2. 施工图纸、国家有关标准与规、规定；3. 质量手册与 ISO9001 质量体系程序文件。二、编制原则1.工程名称：2.建设地点：3.建设规模：4.承包方式：施工总承包三、施工围空调末端、机房与土壤热泵系统工程的施工、安装、调试。第二节 施工方案与关键部位施工工艺与方法一、地下换热器系统施工方案根据本工程特点，采纳竖直埋管形式，打井口径 661mm，有效深度 45m，井安装双 U 管，钻孔平均间距由现场定。本工程地下换热器主要布置于地下室车库与小区绿化带，共设 4 个大的分区，每个分区支管连接的地下换热器同程连接。1、施工工艺分析地质资料，用德国专业计算软件进行地下换热器的模拟计算，确定设计和施工方案。地埋管换热器安装主要包括钻孔、试压、下管、回填等工序，主要施工工艺流程如下：2、施工准备熟悉现场与施工图纸，进行施工准备，包括人员、机具与现场临设，对施工人员进行有针对性的交底工作。1.专用设备材料进场：1.1 钻井机 T41（德国产）：钻孔直径 50~200mm，最大钻孔深度 170m，具有防塌方技术、井下配管 6 专用装置等多项专利技术，保证打井与配管质量与效率。该钻机为专业土壤热泵系统用小型钻机，可在打孔后直接将预制好的双 U 型管道下到孔，施工速度快，质量好，设备使用简便。钻井机 XY-4：1.2 专用回填泵（德国产）：专为地源热泵井下换热器设计，适用于各类流质回填材料，科学的泵入压力与流速，使回填的材料密实无空隙，保证井下换热器换热效率。1.3 井下换热管（PE 管）专用焊机：保证井下与埋地水平管焊缝严密性，提高系统可靠性。1.4 准备专用管材（双 U 形）、专用回填料（按地质特征进行配方，德国配方）等；本工程地下换热器采纳高密度 PE 管，每口井采纳双 U 形管布管方式。专用回填料，德国授权配方，确保回填层传热系数接近土壤传热系数，并保证回填料的环保性，保证井下换热器的换热效率。2.放线参照现场建筑基准点和已有建筑物进行放线，根据施工图纸标定换热孔的位置，并根据现场基础桩基位置对钻孔进行适当调整，在每口井位置钉 40*40mm 木桩，以保证打孔位置准确。3.竖立钻机3.1 以钻孔点定位塔架底盘，采纳水平尺对底盘横向、纵向进行找平，水平度≤0.5mm/m；3.2 底盘定位后，安装塔架竖杆，...
