管道气密性试验方案设计

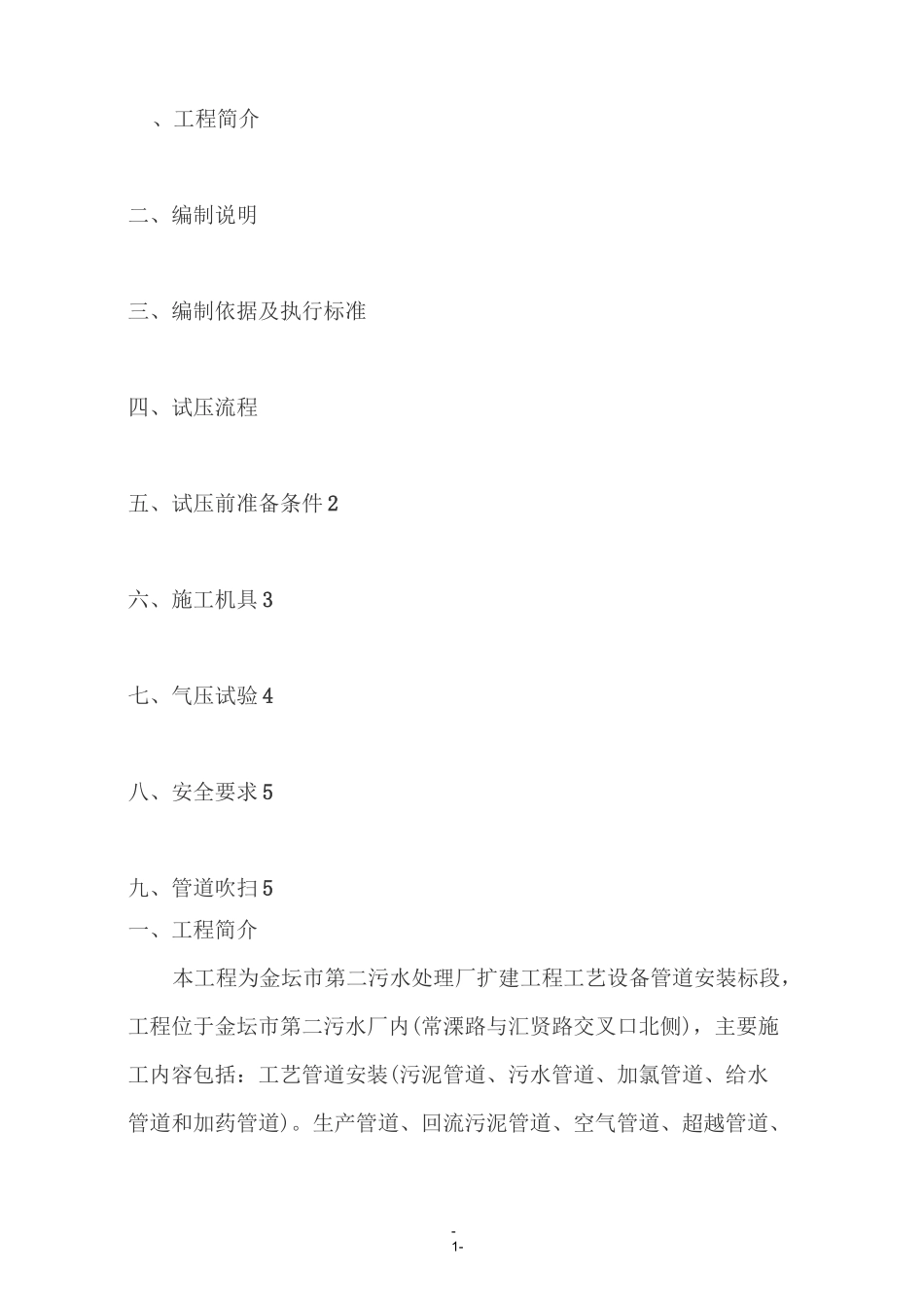

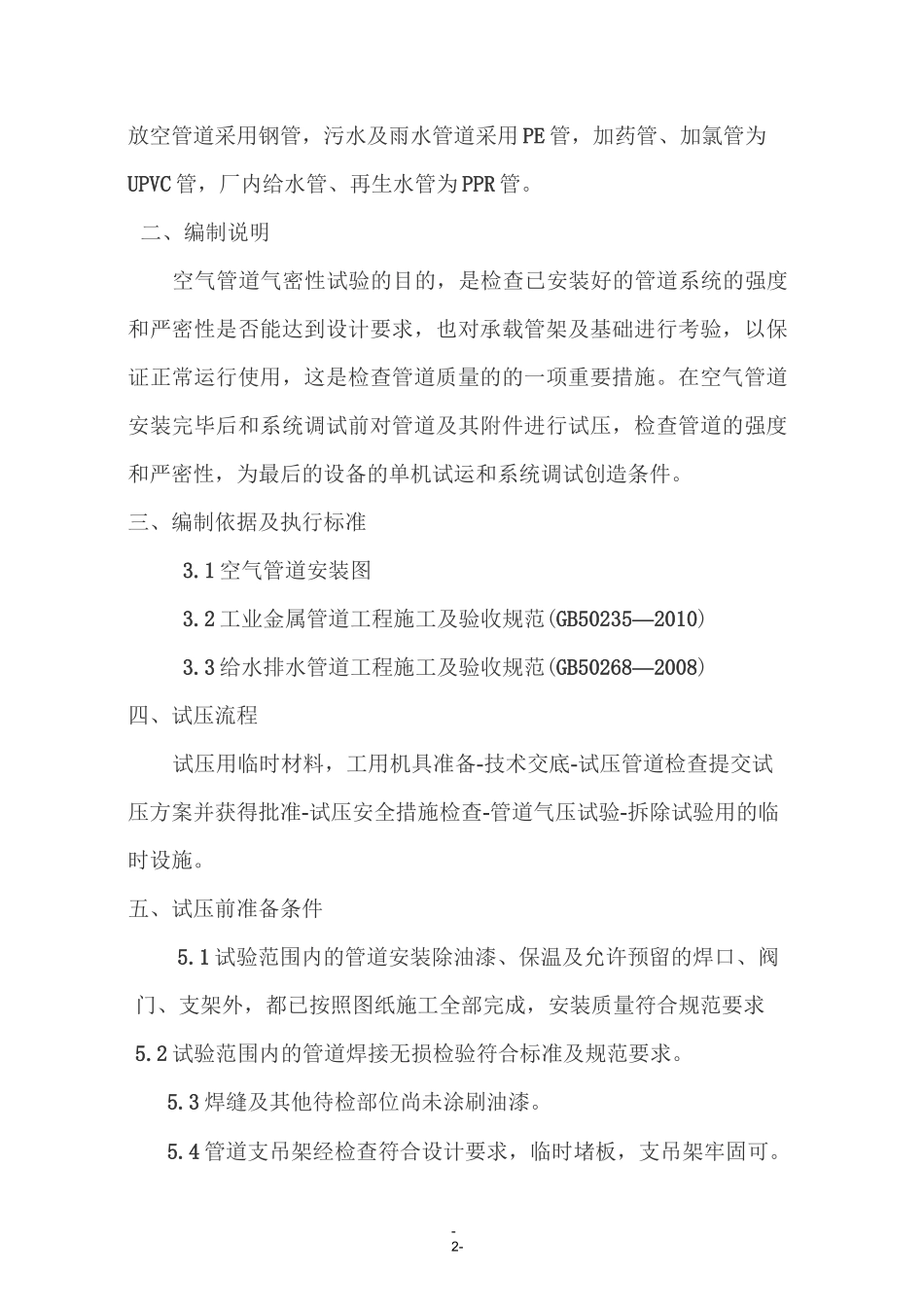

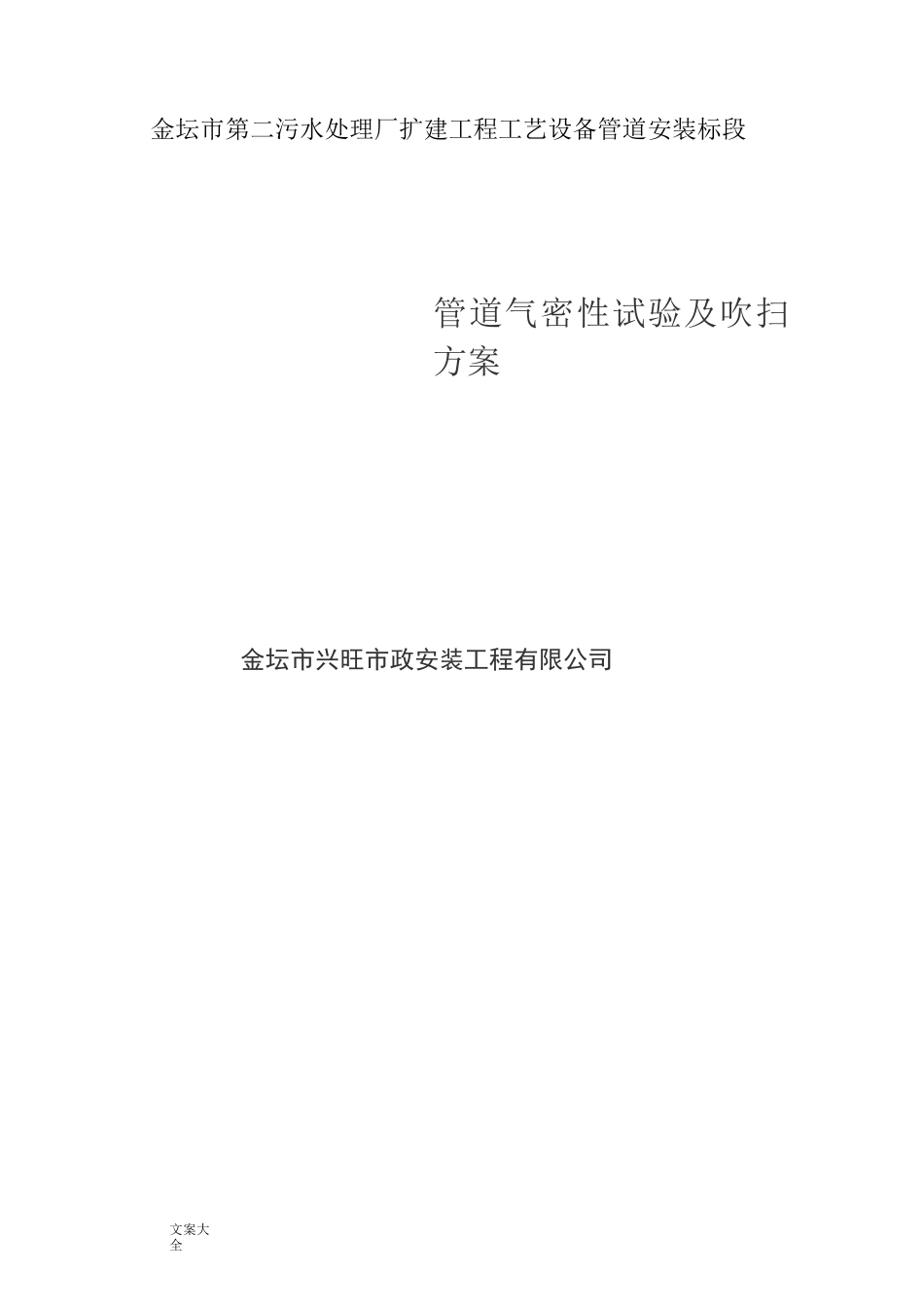

文案大全金坛市第二污水处理厂扩建工程工艺设备管道安装标段管道气密性试验及吹扫方案金坛市兴旺市政安装工程有限公司-1-、工程简介二、编制说明三、编制依据及执行标准四、试压流程五、试压前准备条件 2六、施工机具 3七、气压试验 4八、安全要求 5九、管道吹扫 5一、工程简介本工程为金坛市第二污水处理厂扩建工程工艺设备管道安装标段，工程位于金坛市第二污水厂内(常溧路与汇贤路交叉口北侧)，主要施工内容包括：工艺管道安装(污泥管道、污水管道、加氯管道、给水管道和加药管道)。生产管道、回流污泥管道、空气管道、超越管道、-2-放空管道采用钢管，污水及雨水管道采用 PE 管，加药管、加氯管为UPVC 管，厂内给水管、再生水管为 PPR 管。二、编制说明空气管道气密性试验的目的，是检查已安装好的管道系统的强度和严密性是否能达到设计要求，也对承载管架及基础进行考验，以保证正常运行使用，这是检查管道质量的的一项重要措施。在空气管道安装完毕后和系统调试前对管道及其附件进行试压，检查管道的强度和严密性，为最后的设备的单机试运和系统调试创造条件。三、编制依据及执行标准3.1 空气管道安装图3.2 工业金属管道工程施工及验收规范(GB50235—2010)3.3 给水排水管道工程施工及验收规范(GB50268—2008)四、试压流程试压用临时材料，工用机具准备-技术交底-试压管道检查提交试压方案并获得批准-试压安全措施检查-管道气压试验-拆除试验用的临时设施。五、试压前准备条件5.1 试验范围内的管道安装除油漆、保温及允许预留的焊口、阀门、支架外，都已按照图纸施工全部完成，安装质量符合规范要求5.2 试验范围内的管道焊接无损检验符合标准及规范要求。5.3 焊缝及其他待检部位尚未涂刷油漆。5.4 管道支吊架经检查符合设计要求，临时堵板，支吊架牢固可。-3-5.5 实验用的压力表已经校验，在有效期内，其精度为 1.6 级，压力表两块。5.6 符合压力试验的气体已备齐。5.7 待试管道上的安全阀、仪表元件等不参加压力试验的元件已拆除、隔离。5.8 实验方案通过批准，参加试验人员都接受了技术交底。5.9 实验用的机械设备到场，并安放在指定位置，机械设备完好无故障，开关灵活容易操作。5.10 管道试压的临时进气管安装到位，符合现场实际操作要求。六、施工机具:序号名称规格型号数量备注1电焊机ZX7-4002 台2空压机CW-2.9/121 台3压力表Y-1002 块4气割1 套5七、气压试验7.1 气压试验的压力为设计压力的 1.15 倍7....
