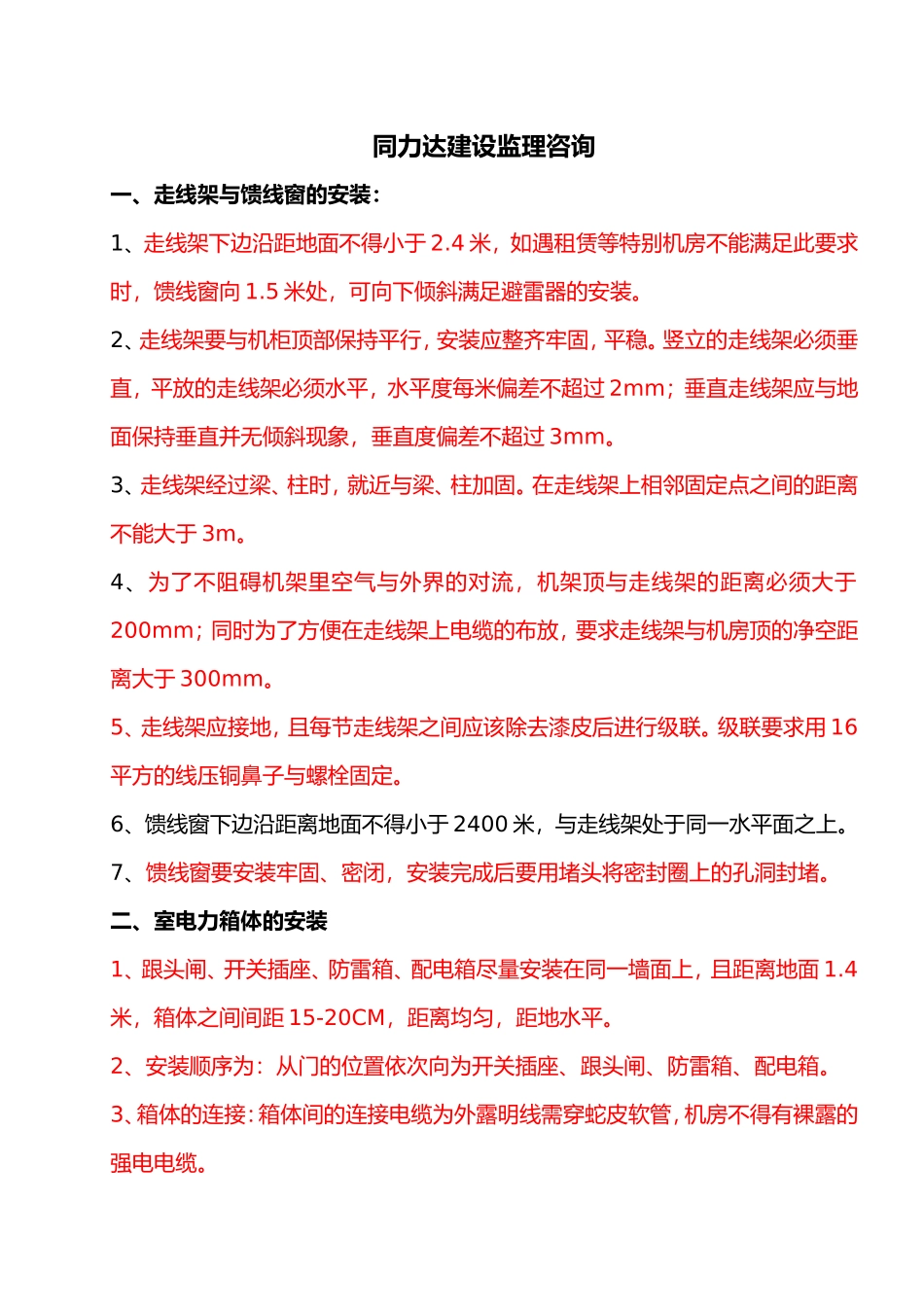

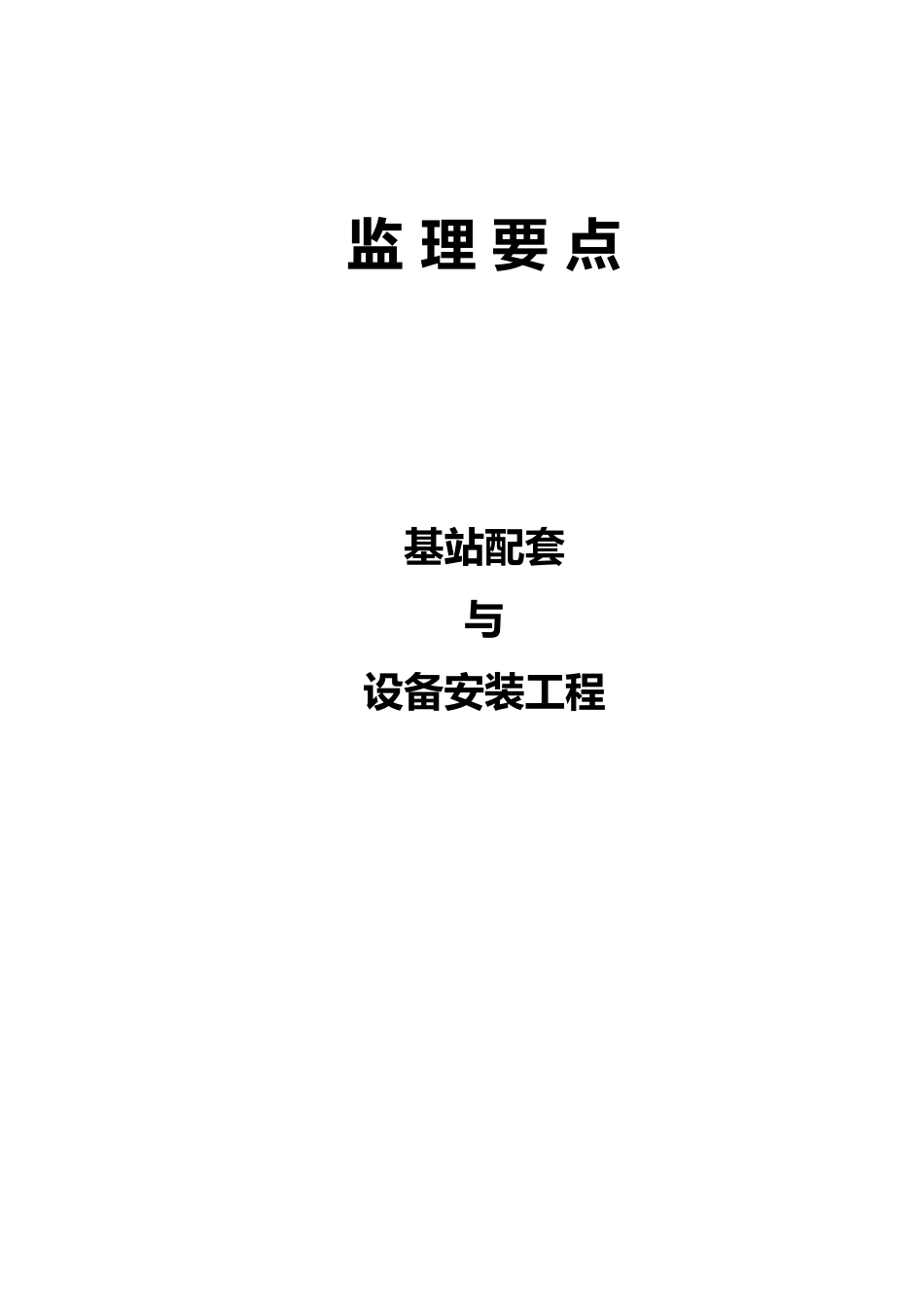

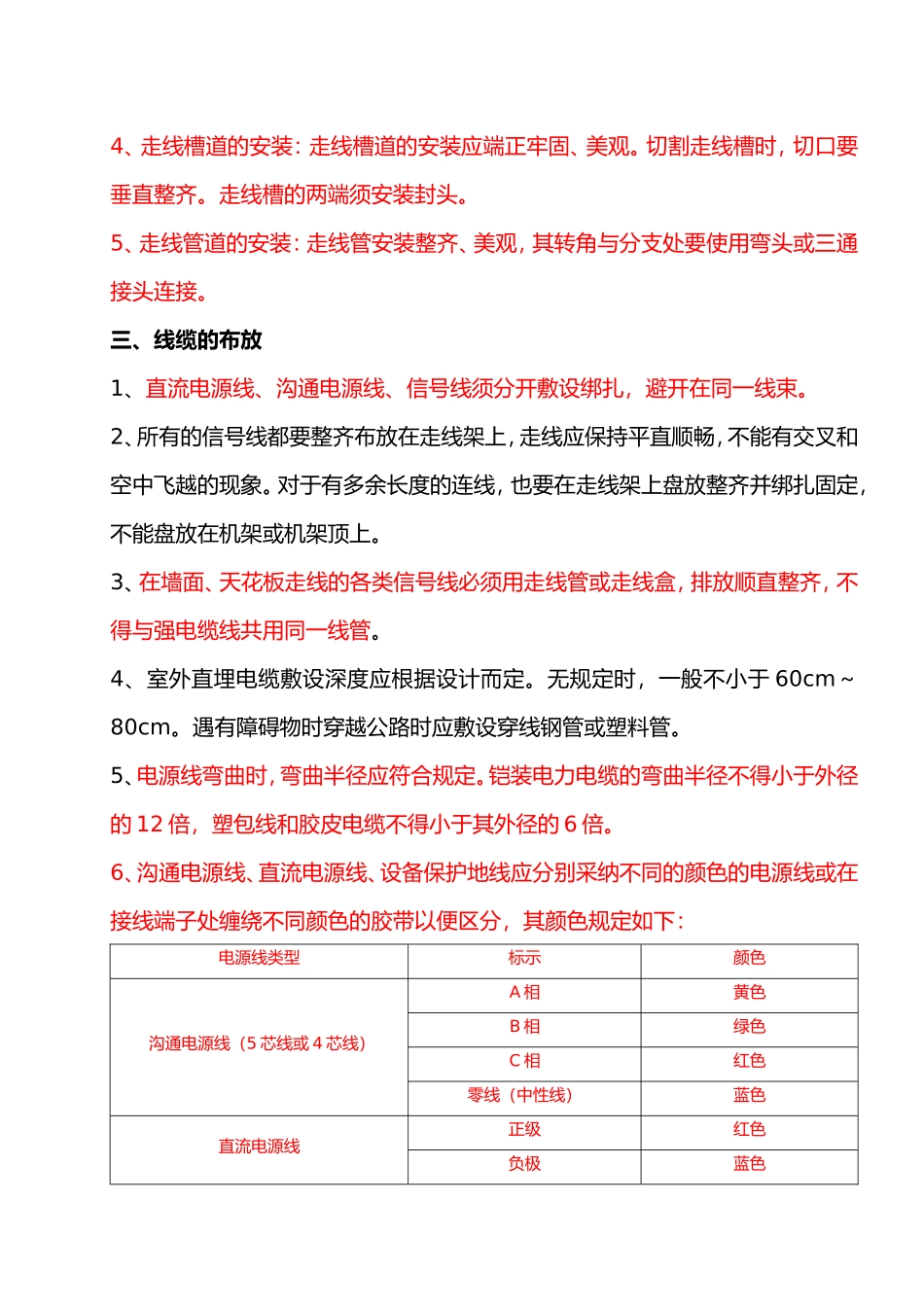

监 理 要 点基站配套与设备安装工程同力达建设监理咨询一、走线架与馈线窗的安装：1、走线架下边沿距地面不得小于 2.4 米，如遇租赁等特别机房不能满足此要求时，馈线窗向 1.5 米处，可向下倾斜满足避雷器的安装。2、走线架要与机柜顶部保持平行，安装应整齐牢固，平稳。竖立的走线架必须垂直，平放的走线架必须水平，水平度每米偏差不超过 2mm；垂直走线架应与地面保持垂直并无倾斜现象，垂直度偏差不超过 3mm。3、走线架经过梁、柱时，就近与梁、柱加固。在走线架上相邻固定点之间的距离不能大于 3m。4、为了不阻碍机架里空气与外界的对流，机架顶与走线架的距离必须大于200mm；同时为了方便在走线架上电缆的布放，要求走线架与机房顶的净空距离大于 300mm。5、走线架应接地，且每节走线架之间应该除去漆皮后进行级联。级联要求用 16平方的线压铜鼻子与螺栓固定。6、馈线窗下边沿距离地面不得小于 2400 米，与走线架处于同一水平面之上。7、馈线窗要安装牢固、密闭，安装完成后要用堵头将密封圈上的孔洞封堵。二、室电力箱体的安装1、跟头闸、开关插座、防雷箱、配电箱尽量安装在同一墙面上，且距离地面 1.4米，箱体之间间距 15-20CM，距离均匀，距地水平。2、安装顺序为：从门的位置依次向为开关插座、跟头闸、防雷箱、配电箱。3、箱体的连接：箱体间的连接电缆为外露明线需穿蛇皮软管，机房不得有裸露的强电电缆。4、走线槽道的安装：走线槽道的安装应端正牢固、美观。切割走线槽时，切口要垂直整齐。走线槽的两端须安装封头。5、走线管道的安装：走线管安装整齐、美观，其转角与分支处要使用弯头或三通接头连接。三、线缆的布放1、直流电源线、沟通电源线、信号线须分开敷设绑扎，避开在同一线束。2、所有的信号线都要整齐布放在走线架上，走线应保持平直顺畅，不能有交叉和空中飞越的现象。对于有多余长度的连线，也要在走线架上盘放整齐并绑扎固定，不能盘放在机架或机架顶上。3、在墙面、天花板走线的各类信号线必须用走线管或走线盒，排放顺直整齐，不得与强电缆线共用同一线管。4、室外直埋电缆敷设深度应根据设计而定。无规定时，一般不小于 60cm～80cm。遇有障碍物时穿越公路时应敷设穿线钢管或塑料管。5、电源线弯曲时，弯曲半径应符合规定。铠装电力电缆的弯曲半径不得小于外径的 12 倍，塑包线和胶皮电缆不得小于其外径的 6 倍。6、沟通电源线、直流电源线、设备保护地线应分别采纳不同的颜色的电源线或在接线...
