声光控制楼道灯设计项目报告

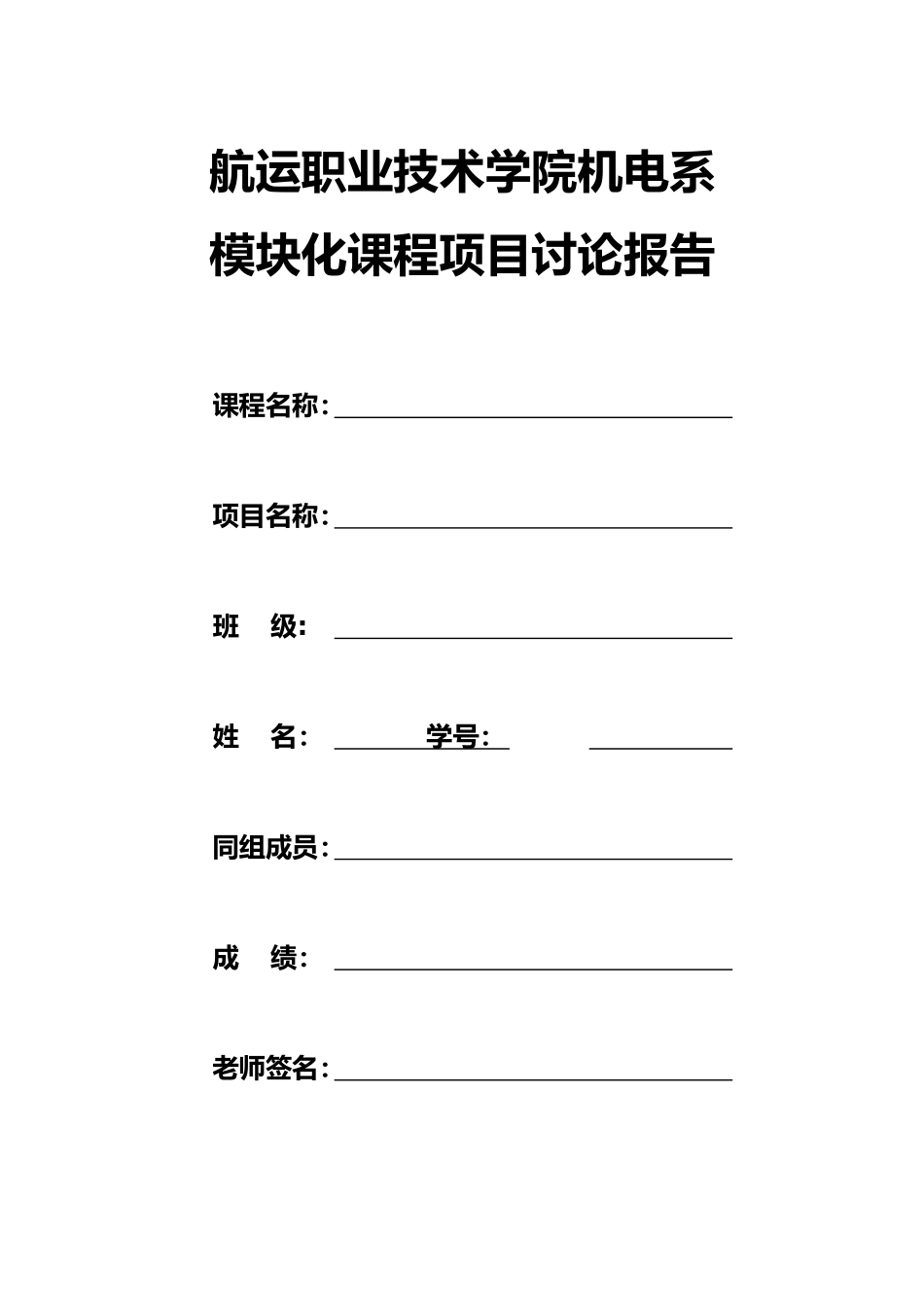

声光控制楼道灯设计项目报告_第1页
1/28

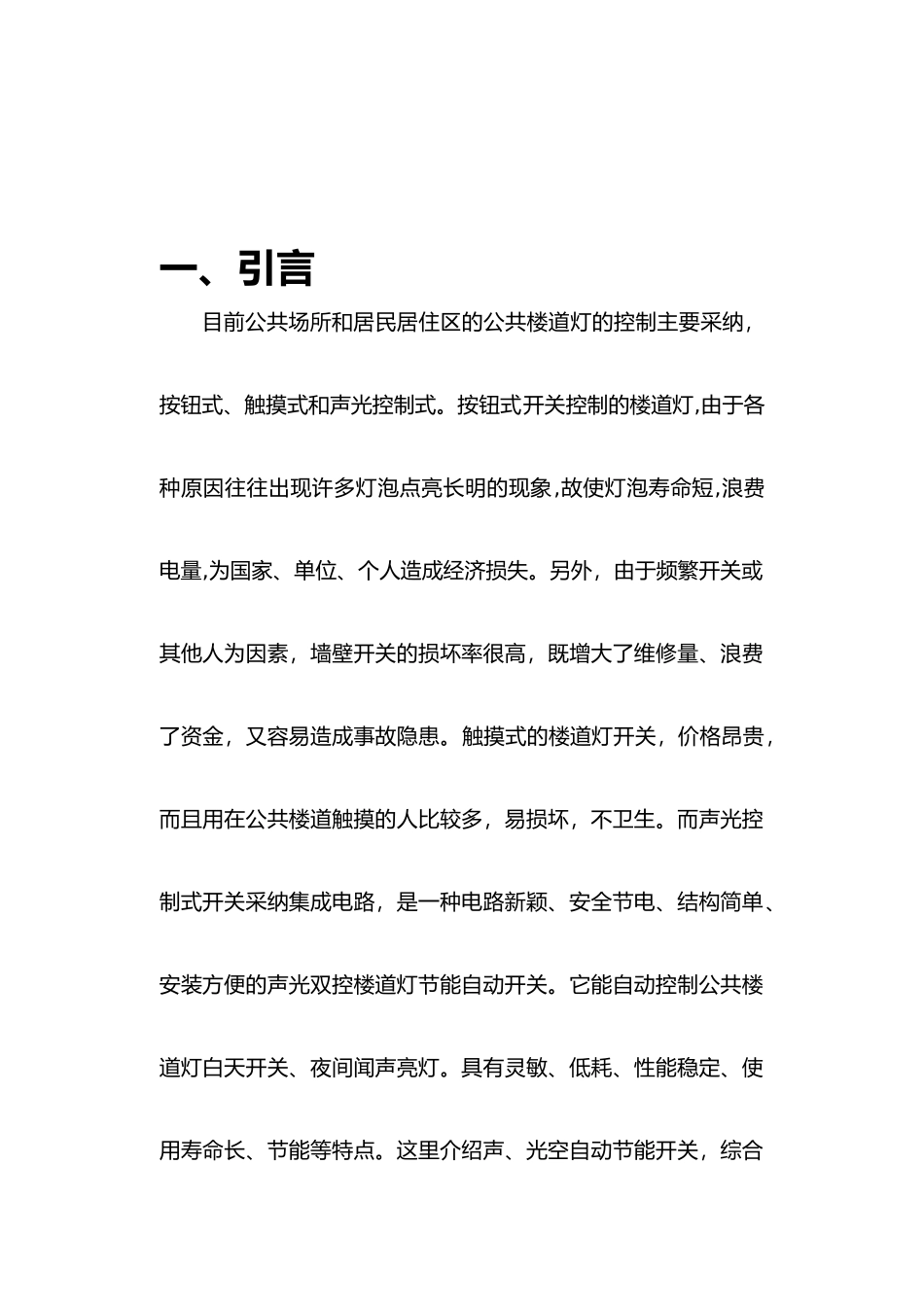

声光控制楼道灯设计项目报告_第2页
2/28

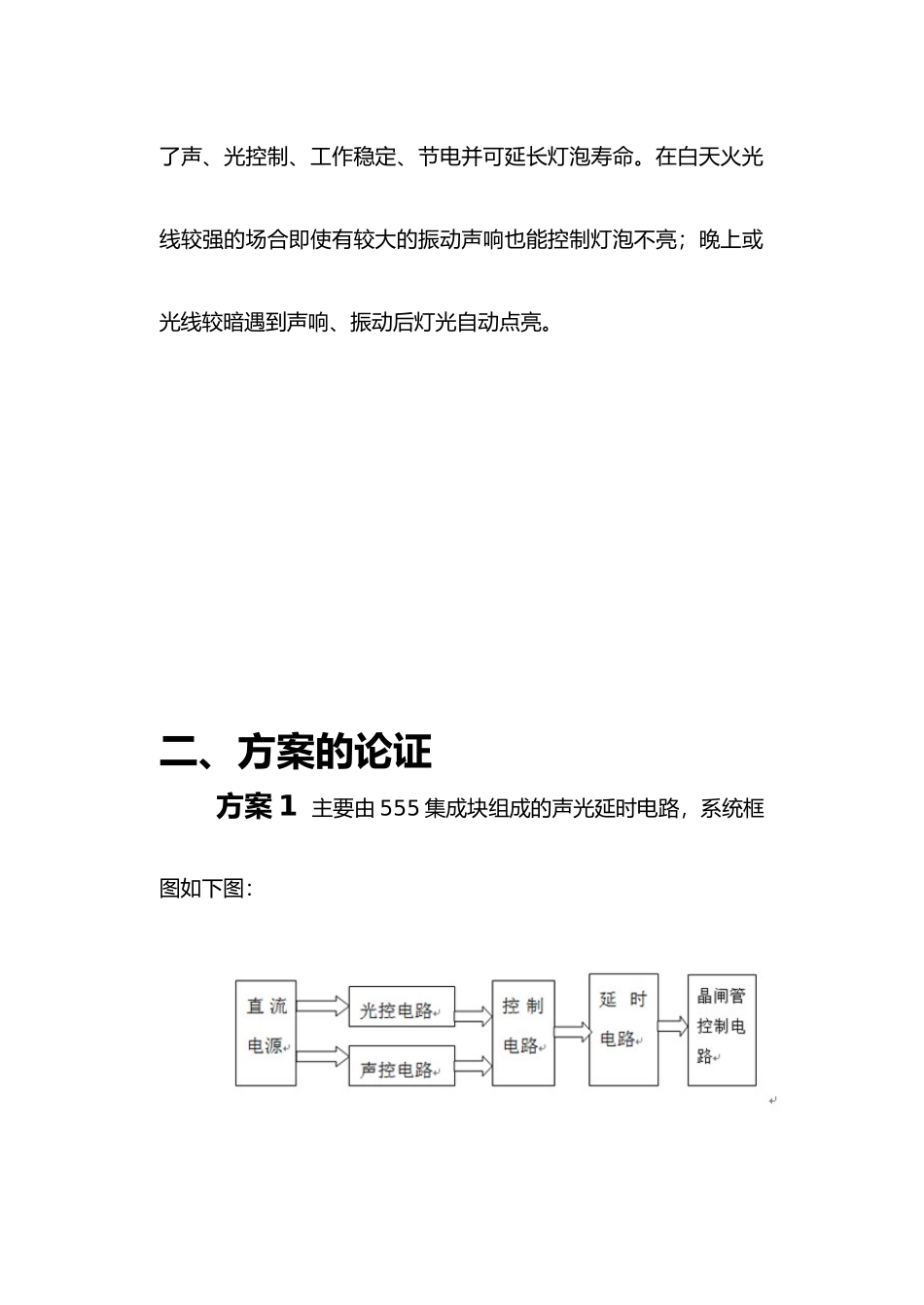

声光控制楼道灯设计项目报告_第3页
3/28
航运职业技术学院机电系模块化课程项目讨论报告课程名称:项目名称:班 级:姓 名: 学号:同组成员:成 绩:老师签名:一、引言目前公共场所和居民居住区的公共楼道灯的控制主要采纳,按钮式、触摸式和声光控制式。按钮式开关控制的楼道灯,由于各种原因往往出现许多灯泡点亮长明的现象,故使灯泡寿命短,浪费电量,为国家、单位、个人造成经济损失。另外,由于频繁开关或其他人为因素,墙壁开关的损坏率很高,既增大了维修量、浪费了资金,又容易造成事故隐患。触摸式的楼道灯开关,价格昂贵,而且用在公共楼道触摸的人比较多,易损坏,不卫生。而声光控制式开关采纳集成电路,是一种电路新颖、安全节电、结构简单、安装方便的声光双控楼道灯节能自动开关。它能自动控制公共楼道灯白天开关、夜间闻声亮灯。具有灵敏、低耗、性能稳定、使用寿命长、节能等特点。这里介绍声、光空自动节能开关,综合了声、光控制、工作稳定、节电并可延长灯泡寿命。在白天火光线较强的场合即使有较大的振动声响也能控制灯泡不亮;晚上或光线较暗遇到声响、振动后灯光自动点亮。二、方案的论证方案 1 主要由 555 集成块组成的声光延时电路,系统框图如下图:主要包含四部份电路,分别为:电源电路、光控电路、声控延时电路、晶闸管开关电路。电源部分主要为控制电路提供工作电压,通过降压、整流、滤波、稳压,使电路输出 12V 直流电压供给控制电路。光控电路是根据光线的强弱爱优先决定电灯的亮灭。该电路可以对声控延时电路进行控制,光线较强时,光控电路输出低电平将声控电路封锁;光线较暗时,光控电路输出高电平,则声控功能打开。采纳光敏电阻和其他电阻组成的分压电路来控制555 定时器的触发输入端 2 脚,并且将 555 定时器的 2 脚和 6脚连接在一起,通过一电容接地,555 定时器的输出控制声控电路的 555 定时器的复位端。声控延时电路在白天,该电路在光控电路的控制作用下,处于关闭状态,,对任何声音信号都不响应;在晚上,光控电路将该电路的功能打开,使得该电路能根据外界声音信号作出相应的响应。经放大处理后的声音信号控制处于单放大电路单稳态电路继电器电路稳工作模式的 555 定时器来实现声控与延时功能。晶闸管开关电路 该电路受声控电路 555 定时器输出端的控制。当其输出低电平常,晶闸管截止,由于照明灯与晶闸管串联,所以灯熄灭;当其输出高电平常,晶闸管导通,照明灯点亮。方案 2 主要由三极管和继电器构成,主...
