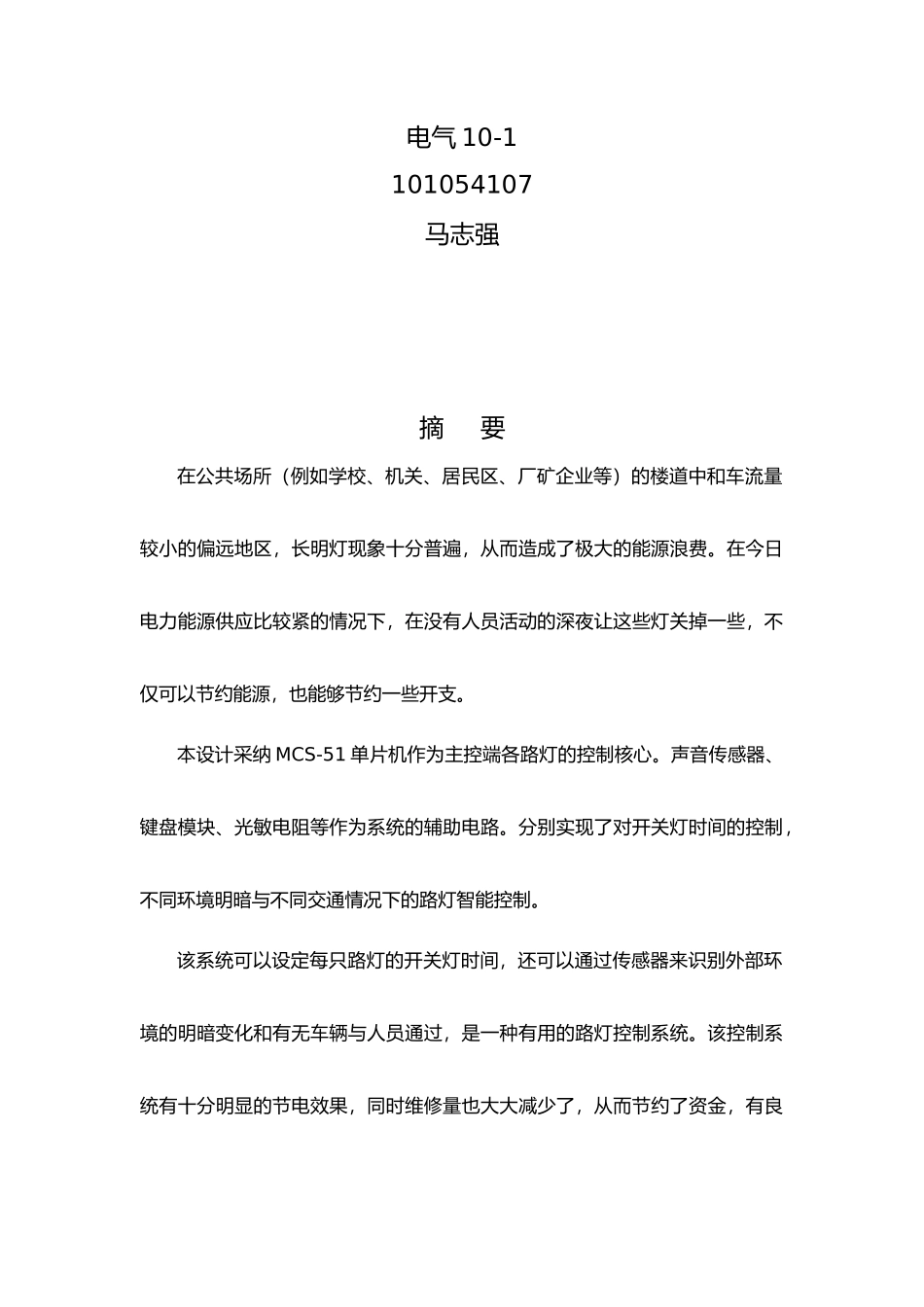

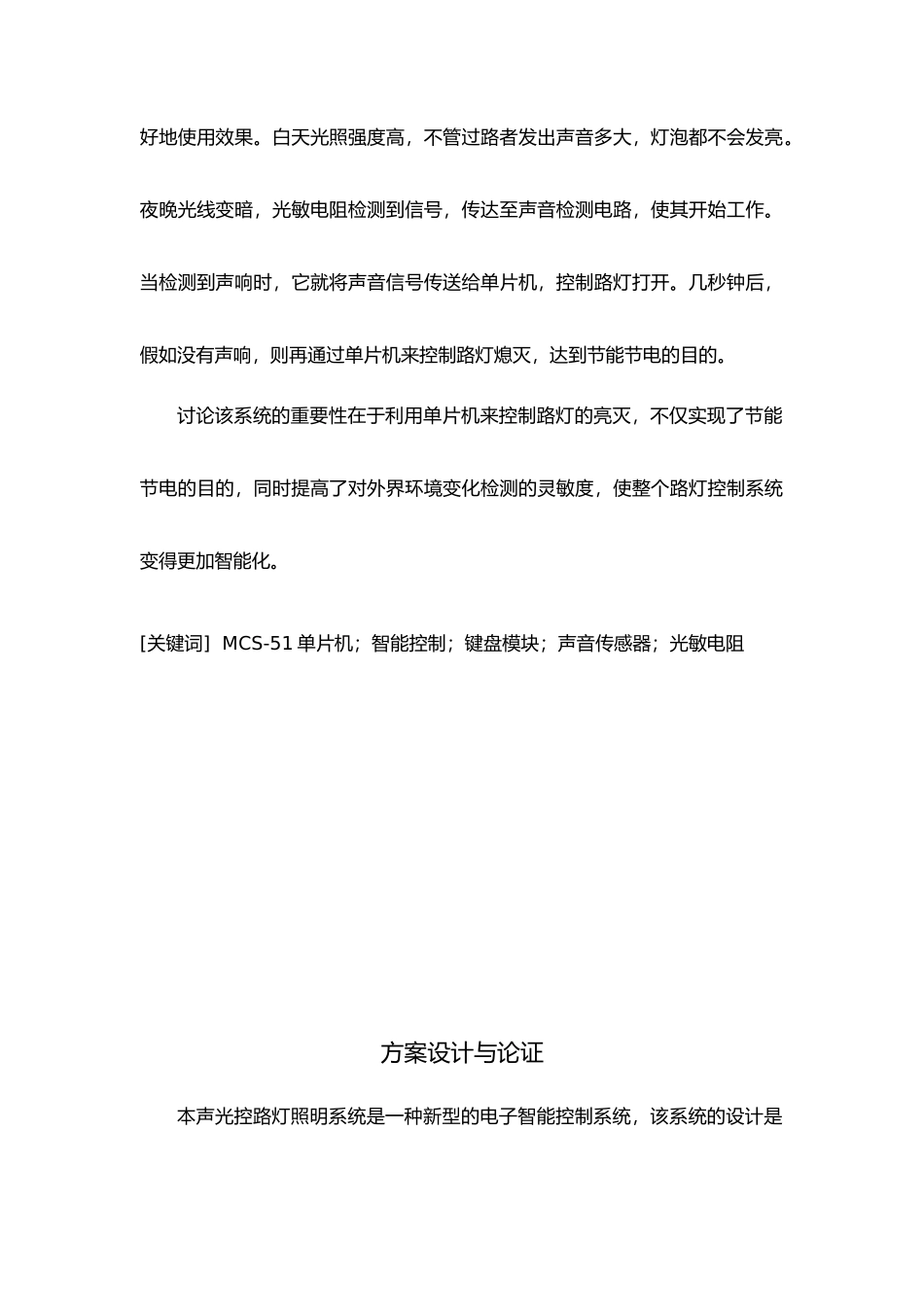

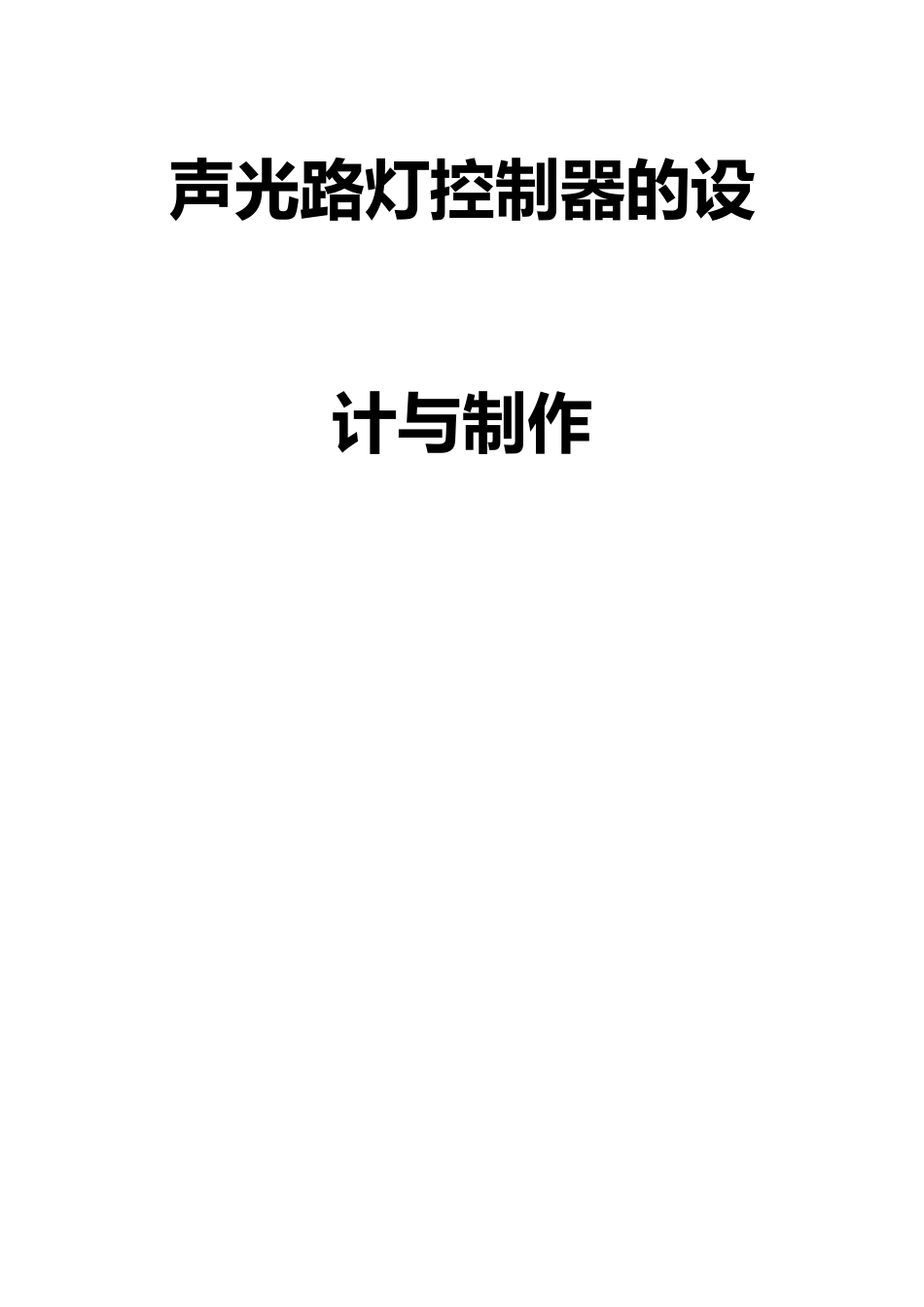

声光路灯控制器的设计与制作电气 10-1101054107马志强摘 要在公共场所（例如学校、机关、居民区、厂矿企业等）的楼道中和车流量较小的偏远地区，长明灯现象十分普遍，从而造成了极大的能源浪费。在今日电力能源供应比较紧的情况下，在没有人员活动的深夜让这些灯关掉一些，不仅可以节约能源，也能够节约一些开支。本设计采纳 MCS-51 单片机作为主控端各路灯的控制核心。声音传感器、键盘模块、光敏电阻等作为系统的辅助电路。分别实现了对开关灯时间的控制，不同环境明暗与不同交通情况下的路灯智能控制。该系统可以设定每只路灯的开关灯时间，还可以通过传感器来识别外部环境的明暗变化和有无车辆与人员通过，是一种有用的路灯控制系统。该控制系统有十分明显的节电效果，同时维修量也大大减少了，从而节约了资金，有良好地使用效果。白天光照强度高，不管过路者发出声音多大，灯泡都不会发亮。夜晚光线变暗，光敏电阻检测到信号，传达至声音检测电路，使其开始工作。当检测到声响时，它就将声音信号传送给单片机，控制路灯打开。几秒钟后，假如没有声响，则再通过单片机来控制路灯熄灭，达到节能节电的目的。讨论该系统的重要性在于利用单片机来控制路灯的亮灭，不仅实现了节能节电的目的，同时提高了对外界环境变化检测的灵敏度，使整个路灯控制系统变得更加智能化。[关键词] MCS-51 单片机；智能控制；键盘模块；声音传感器；光敏电阻方案设计与论证本声光控路灯照明系统是一种新型的电子智能控制系统，该系统的设计是将声音控制、光线控制结合在一起实现对路灯亮灭的控制，从而形成一个节能、高效的路灯控制系统。系统总体由声音传感器、光控电路、键盘模块、继电器等组成，系统组成如下所示。为了较好的实现系统各个模块的功能和彼此之间的配合衔接，并且考虑到性价比，我们对系统各部分做了几个方案并对其进行了设计对比论证，具体论证如下：1.1 主控系统的选择采纳通用的 51 单片机作为主控制器。51 单片机通用灵活、价格低廉、使用方便，程序易于编写和调试，支持在线仿真。开发更加容易，使整个系统变得更加简单，性价比较高，C 语言与汇编语言可以互相调用。1.2 电源模块的选择方案一：采纳 1.5 伏干电池。体积小，重量轻，使用灵活方便。但是不满足长时间的持续供电。方案二：采纳直流稳压电源。输出精度高，0 到 32V 可调，调节围大，使用简单，但是体积重量较大，不方便携带。为避开单片机与外围模块电源之间的干扰...
