多功能信号发生器的设计说明

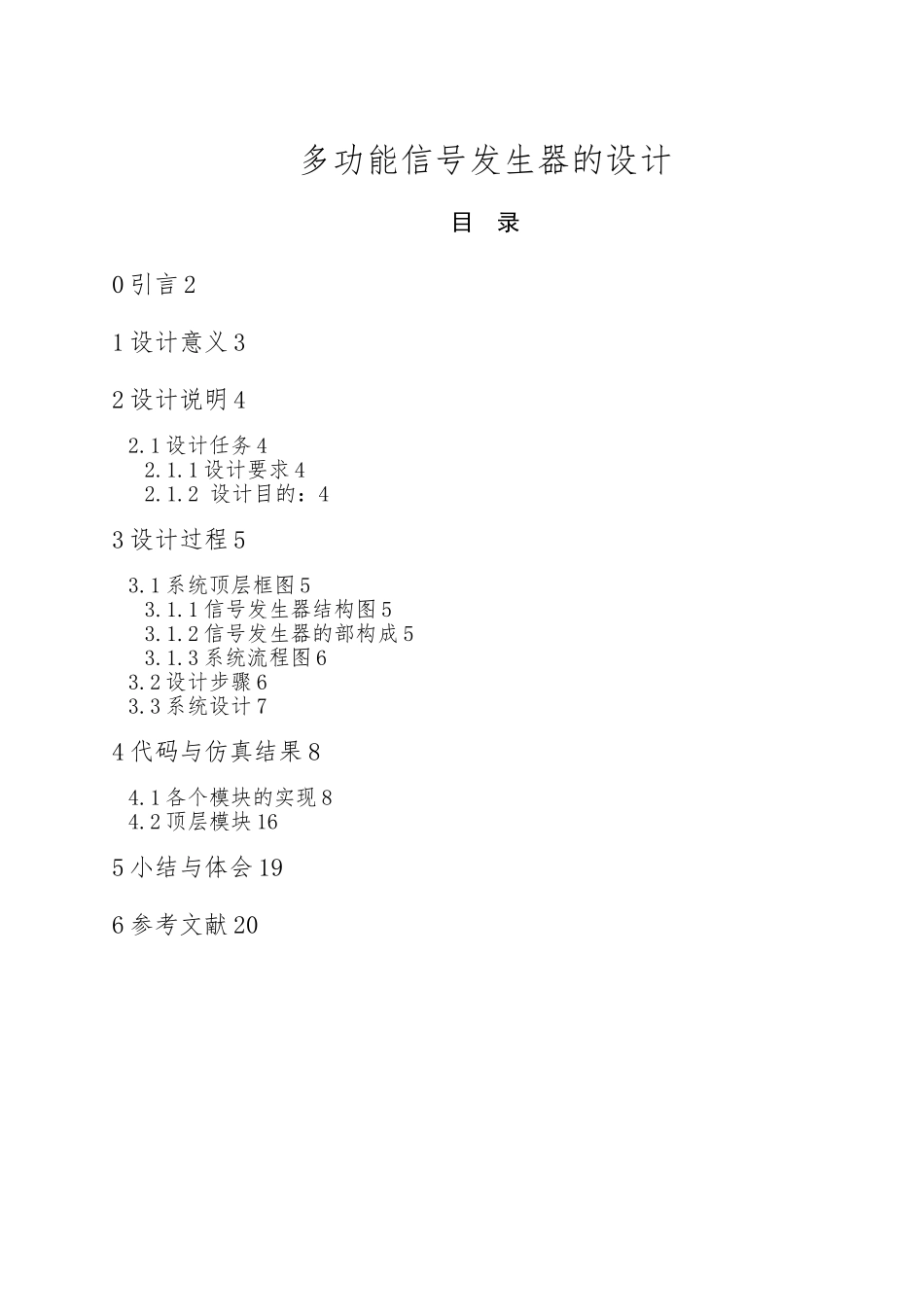

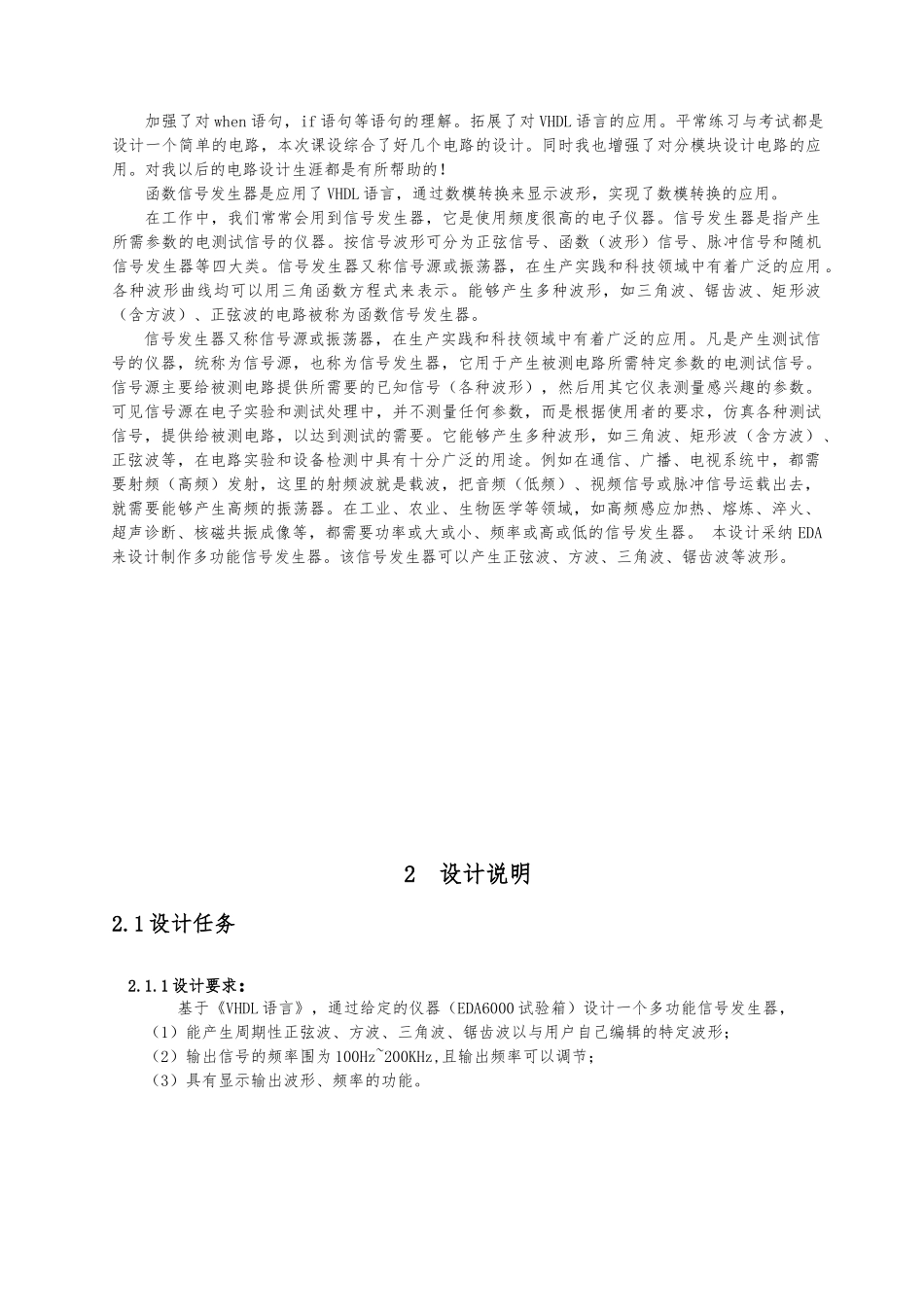

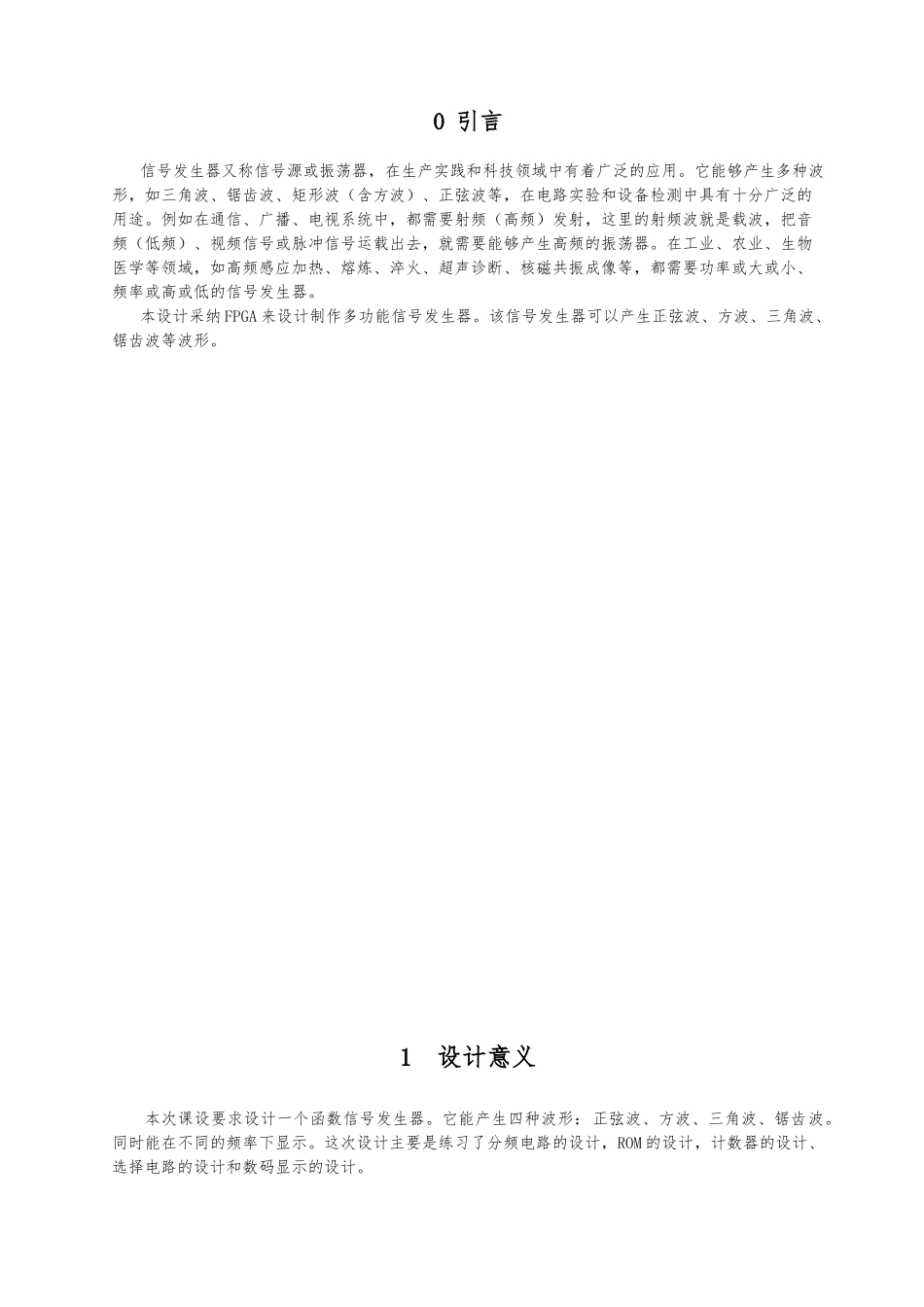

多功能信号发生器的设计目 录0 引言 21 设计意义 32 设计说明 42.1 设计任务 42.1.1 设计要求 42.1.2 设计目的：43 设计过程 53.1 系统顶层框图 53.1.1 信号发生器结构图 53.1.2 信号发生器的部构成 53.1.3 系统流程图 63.2 设计步骤 63.3 系统设计 74 代码与仿真结果 84.1 各个模块的实现 84.2 顶层模块 165 小结与体会 196 参考文献 200 引言信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。它能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波等，在电路实验和设备检测中具有十分广泛的用途。例如在通信、广播、电视系统中，都需要射频（高频）发射，这里的射频波就是载波，把音频（低频）、视频信号或脉冲信号运载出去，就需要能够产生高频的振荡器。在工业、农业、生物医学等领域，如高频感应加热、熔炼、淬火、超声诊断、核磁共振成像等，都需要功率或大或小、频率或高或低的信号发生器。本设计采纳 FPGA 来设计制作多功能信号发生器。该信号发生器可以产生正弦波、方波、三角波、锯齿波等波形。 1 设计意义本次课设要求设计一个函数信号发生器。它能产生四种波形：正弦波、方波、三角波、锯齿波。同时能在不同的频率下显示。这次设计主要是练习了分频电路的设计，ROM 的设计，计数器的设计、选择电路的设计和数码显示的设计。加强了对 when 语句，if 语句等语句的理解。拓展了对 VHDL 语言的应用。平常练习与考试都是设计一个简单的电路，本次课设综合了好几个电路的设计。同时我也增强了对分模块设计电路的应用。对我以后的电路设计生涯都是有所帮助的！函数信号发生器是应用了 VHDL 语言，通过数模转换来显示波形，实现了数模转换的应用。在工作中，我们常常会用到信号发生器，它是使用频度很高的电子仪器。信号发生器是指产生所需参数的电测试信号的仪器。按信号波形可分为正弦信号、函数（波形）信号、脉冲信号和随机信号发生器等四大类。信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用 。各种波形曲线均可以用三角函数方程式来表示。能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路被称为函数信号发生器。信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。凡是产生测试信号的仪器，统称为信号源，也称为信号发生器，它用于产生被测电路所需特定参数的电测试信号。信号源主要...
