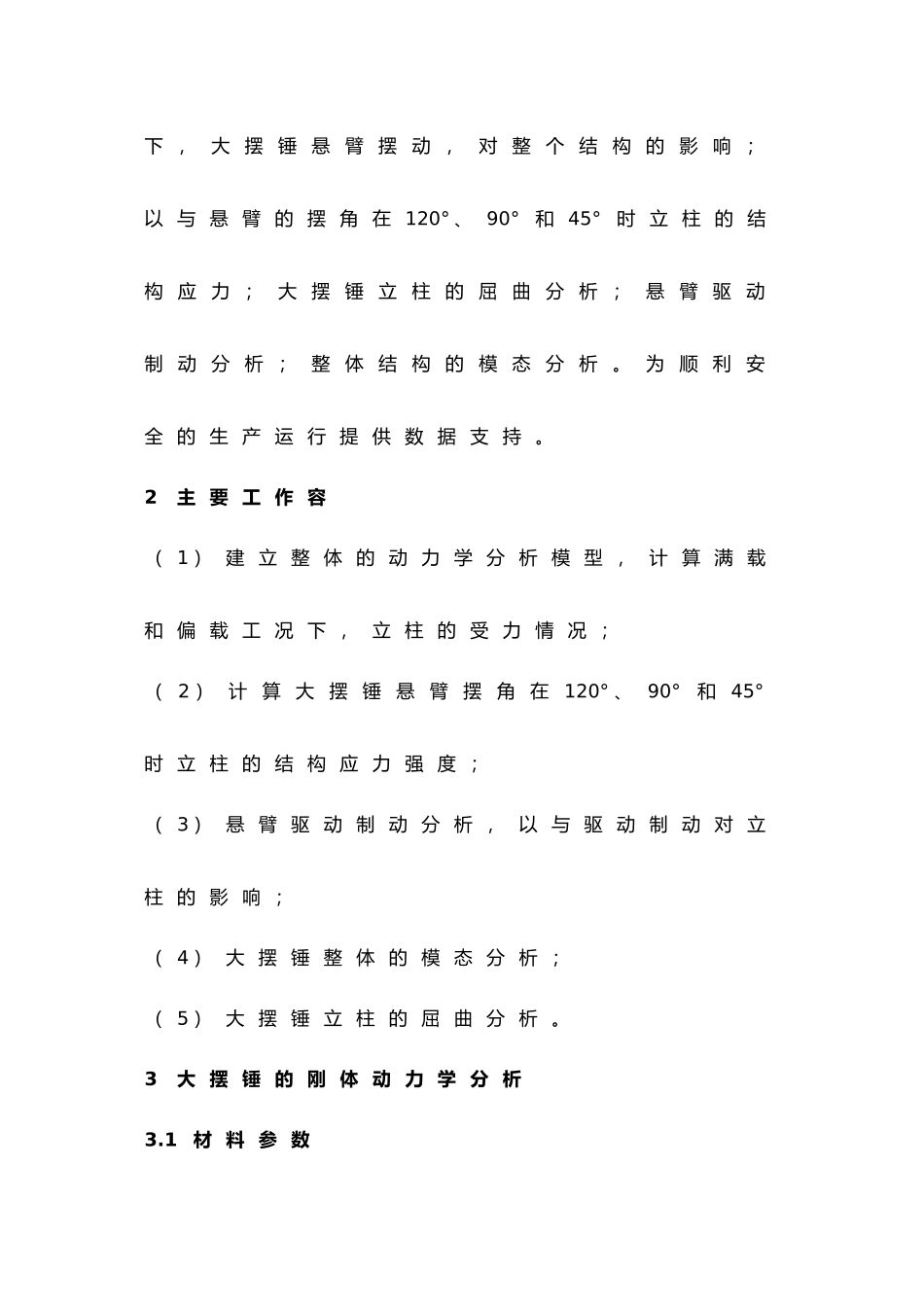

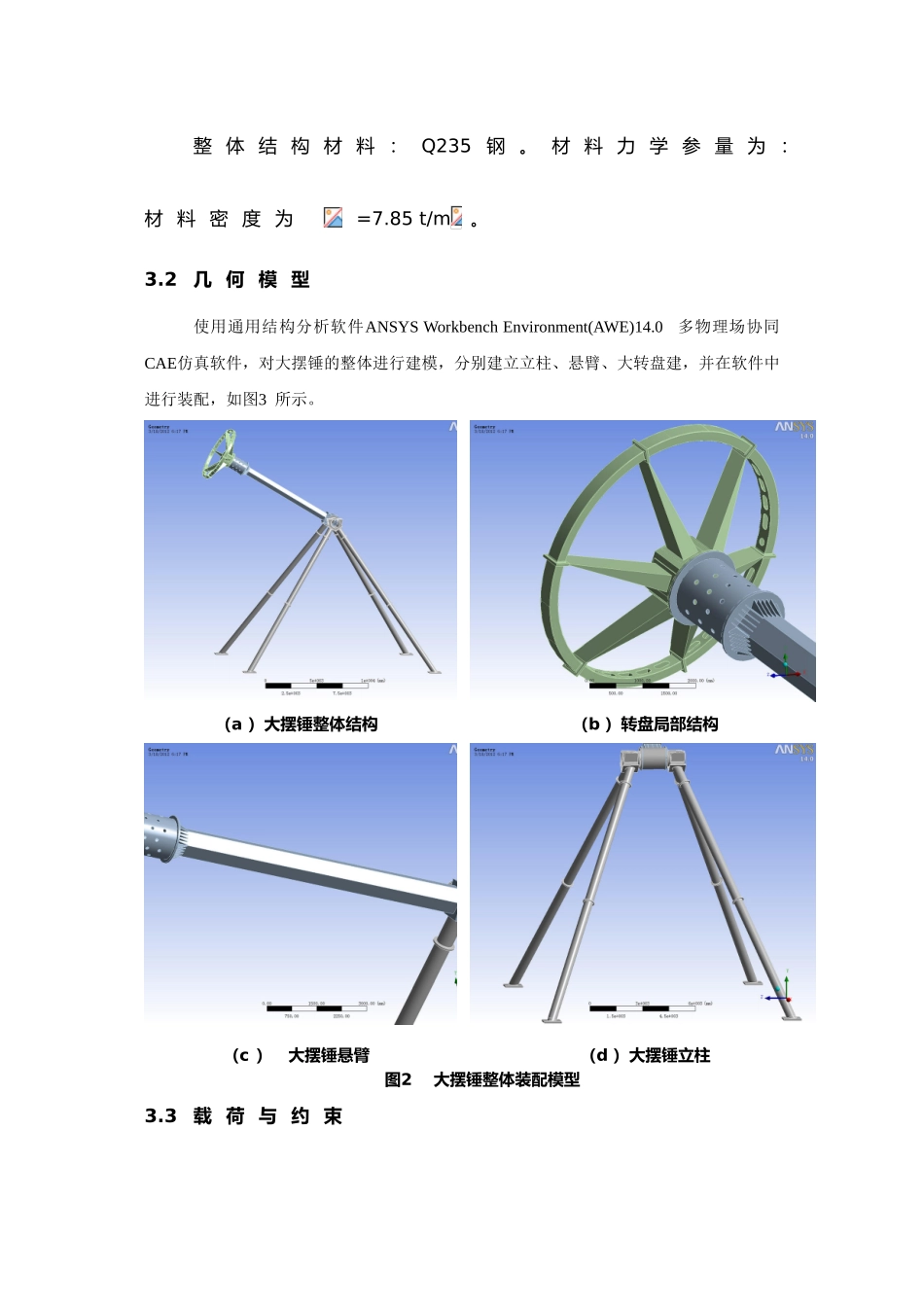

大 摆 锤 是 常 见 的 游 乐 设 施 , 通 过 整 体 结 构分 析 , 得 到 大 摆 锤 的 整 体 与 各 个 部 件 的 结 构应 力 。 然 而 大 摆 锤 的 很 多 工 况 是 不 能 简 化 成静 力 学 的 , 需 有 动 力 学 解 之 。模 态 分 析 是 动 力 学 分 析 的 基 础 , 大 摆 锤 的悬 臂 根 据 一 定 周 期 摆 动 , 需 对 大 摆 锤 的 整 体结 构 进 行 模 态 分 析 , 这 样 在 产 品 设 计 之 前 可以 预 先 避 开 可 能 引 发 的 共 振 。大摆锤的立柱是受压缩的细长杆件,当作用的载荷达到或超过一定限度时就会屈曲失稳,除了要考虑强度问题外,还要考虑屈曲的稳定性问题。图(a ) 游乐场摆锤示意图图(b ) 大摆锤整体模型图1 大摆锤示意图对 大 摆 锤 整 体 结 构 强 进 行 动 力 学 评 价 与 分析 , 分 别 计 算 大 摆 锤 转 盘 在 满 载 和 偏 载 工 况下 , 大 摆 锤 悬 臂 摆 动 , 对 整 个 结 构 的 影 响 ;以 与 悬 臂 的 摆 角 在 120° 、 90°和 45°时 立 柱 的 结构 应 力 ; 大 摆 锤 立 柱 的 屈 曲 分 析 ; 悬 臂 驱 动制 动 分 析 ; 整 体 结 构 的 模 态 分 析 。 为 顺 利 安全 的 生 产 运 行 提 供 数 据 支 持 。2 主 要 工 作 容( 1 ) 建 立 整 体 的 动 力 学 分 析 模 型 , 计 算 满 载和 偏 载 工 况 下 , 立 柱 的 受 力 情 况 ;( 2 ) 计 算 大 摆 锤 悬 臂 摆 角 在120° 、90°和45°时 立 柱 的 结 构 应 力 强 度 ;( 3 ) 悬 臂 驱 动 制 动 分 析 , 以 与 驱 动 制 动 对 立柱 的 影 响 ;( 4 ) 大 摆 锤 整 体 的 模 态 分 析 ;( 5 ) 大 摆 锤 立 柱 的 屈 曲 分 析 。3 大 摆 锤 的 刚 体 动 力 学 分 析3.1 材 料 参 数整 体 结 构 材 料 : Q235钢 。 材 料 力 学 参 量 为 :材 料 密 度 为 =7.85 t/m。3.2 几 何 模 型使用通用结构分析软件ANSYS Workbench Environment(AWE)14.0多物理场协同CAE仿真软件,对大摆锤的整体进行建模,分别建立立柱、悬臂...
