大连理工大电力系统继电保护实验_实验报告VIP专享

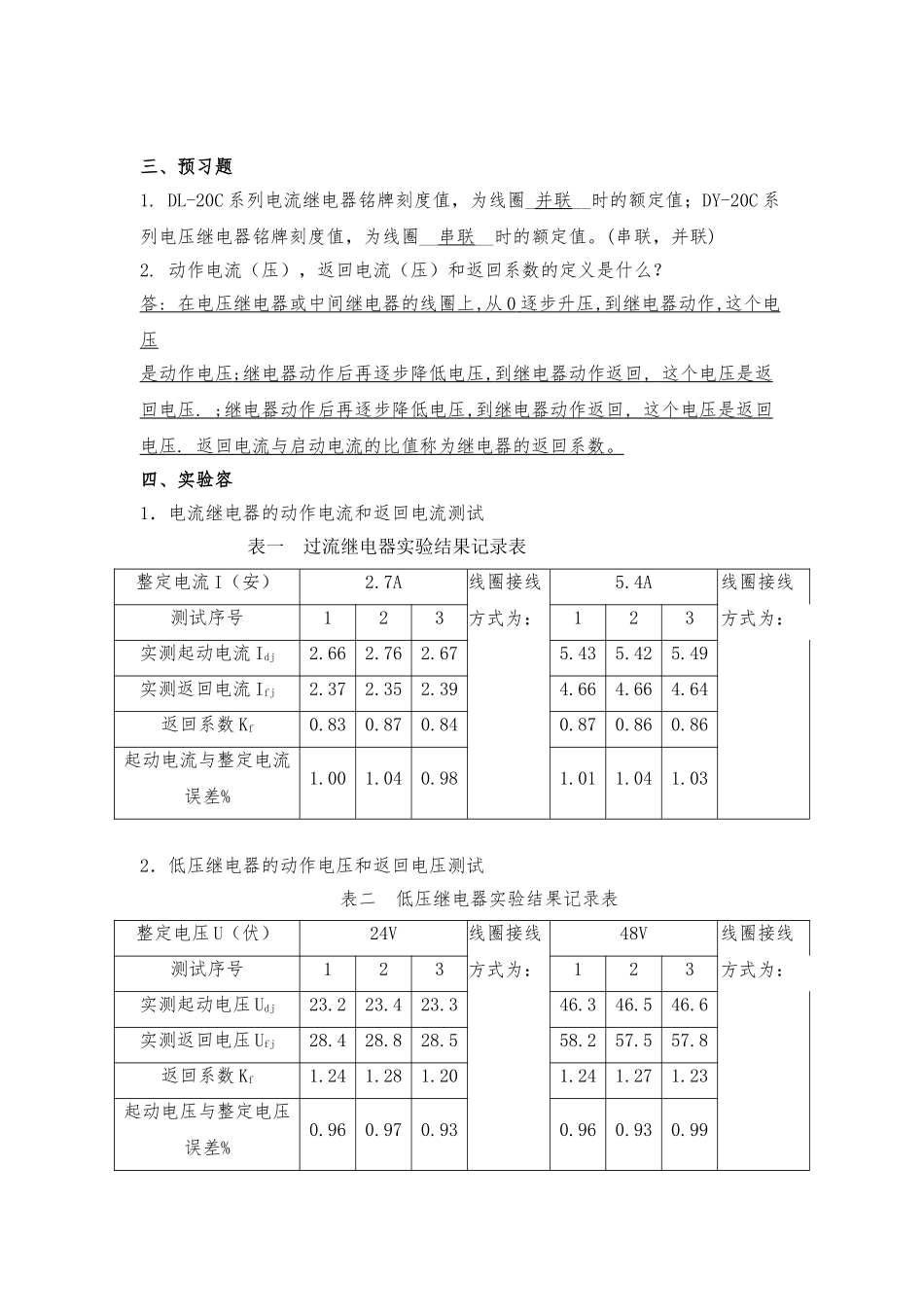

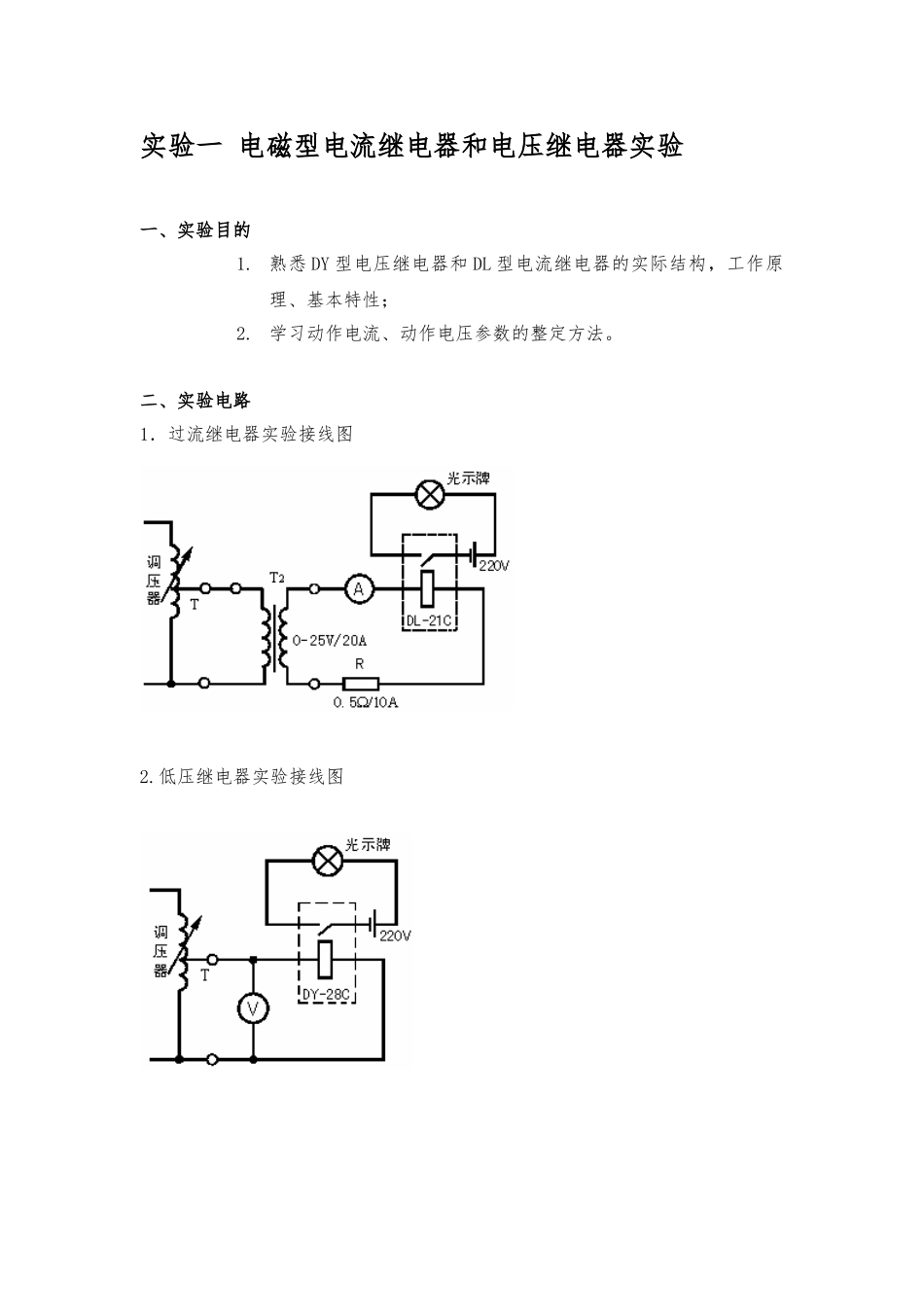

实验一 电磁型电流继电器和电压继电器实验一、实验目的1. 熟悉 DY 型电压继电器和 DL 型电流继电器的实际结构，工作原理、基本特性；2. 学习动作电流、动作电压参数的整定方法。二、实验电路1．过流继电器实验接线图2.低压继电器实验接线图三、预习题1. DL-20C 系列电流继电器铭牌刻度值，为线圈_并联__时的额定值；DY-20C 系列电压继电器铭牌刻度值，为线圈__串联__时的额定值。(串联，并联)2. 动作电流（压），返回电流（压）和返回系数的定义是什么？答 : 在电压继电器或中间继电器的线圈上 , 从 0 逐步升压 , 到继电器动作 , 这个电 压是动作电压 ; 继电器动作后再逐步降低电压 , 到继电器动作返回 , 这个电压是返 回电压 . ; 继电器动作后再逐步降低电压 , 到继电器动作返回 , 这个电压是返回 电压 . 返回电流与启动电流的比值称为继电器的返回系数。 四、实验容1．电流继电器的动作电流和返回电流测试 表一 过流继电器实验结果记录表整定电流 I（安）2.7A线圈接线方式为：5.4A线圈接线方式为：测试序号123123实测起动电流 Idj2.662.762.675.435.425.49实测返回电流 Ifj2.372.352.394.664.664.64返回系数 Kf0.830.870.840.870.860.86起动电流与整定电流误差%1.001.040.981.011.041.032．低压继电器的动作电压和返回电压测试表二 低压继电器实验结果记录表整定电压 U（伏）24V线圈接线方式为：48V线圈接线方式为：测试序号123123实测起动电压 Udj23.223.423.346.346.546.6实测返回电压 Ufj28.428.828.558.257.557.8返回系数 Kf1.241.281.201.241.271.23起动电压与整定电压误差%0.960.970.930.960.930.99五、实验仪器设备设备名称使 用 仪 器 名 称EPL-20A变压器与单相可调电源EPL-04继电器（一）—DL-21C 电流继电器EPL-12沟通电流表控制屏EPL-11直流电源与母线EPL-13光示牌EPL-05继电器（二）—DY-28C 电压继电器EPL-11沟通电压表六、问题与思考1．电流继电器的返回系数为什么恒小于 1？答： 电流继电器是过流动作， 只可以在 小于整定值后的时候 才 返回；避开电流 在整定值附近时 ，会 导致继电器频繁启动返回 的情况 ，一般 就 要设一个返回值 ， 比如所 0.9 6 ，电流小于 0.9 6 的时候 才返回。 所以 返回值 必须 要小于 1 。 2．返回系数在设计继电保护装置中有何重要用途？答： 不 可以 动作的继电器 能够 与时返回 ，让 正常运行的部...
