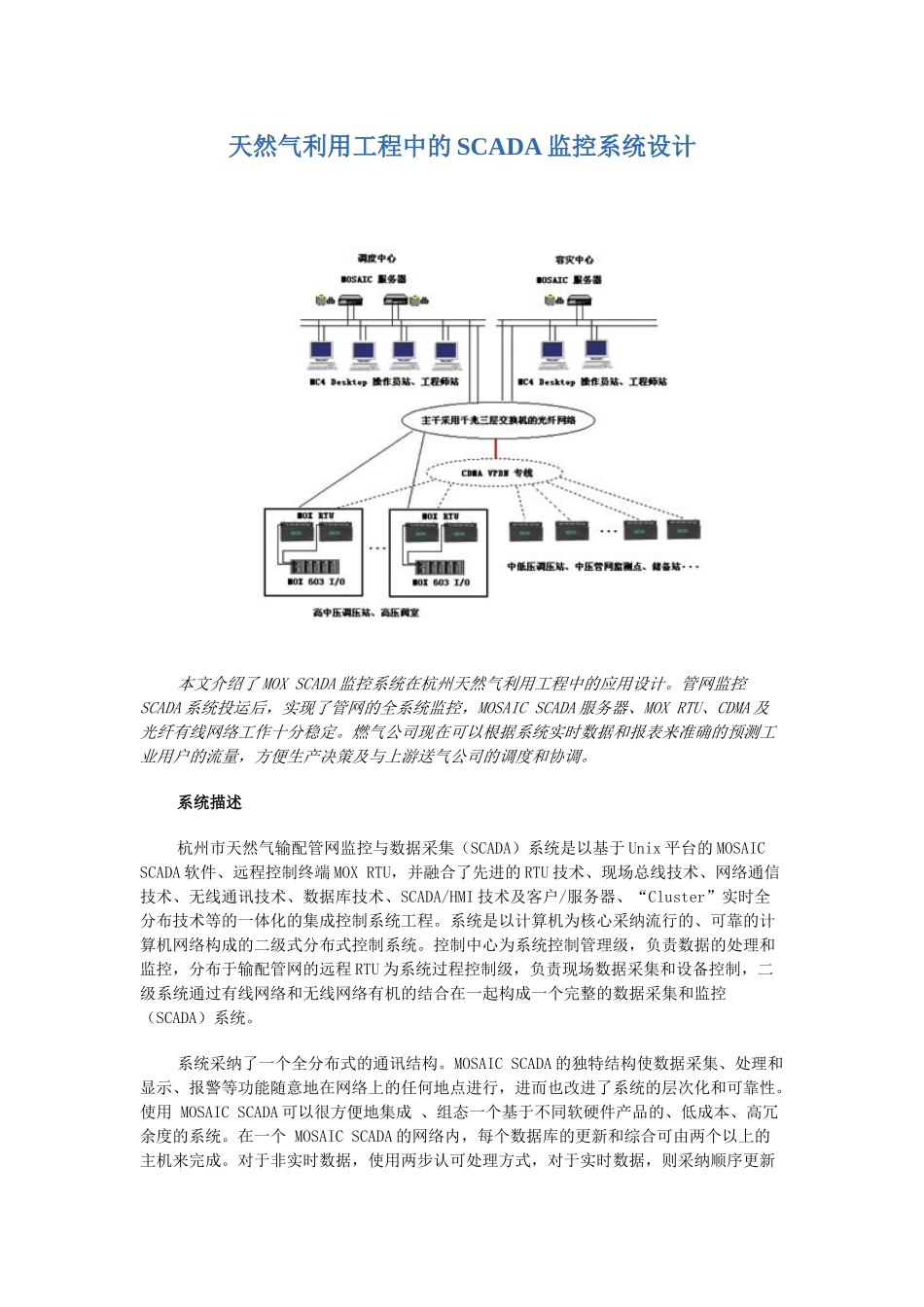

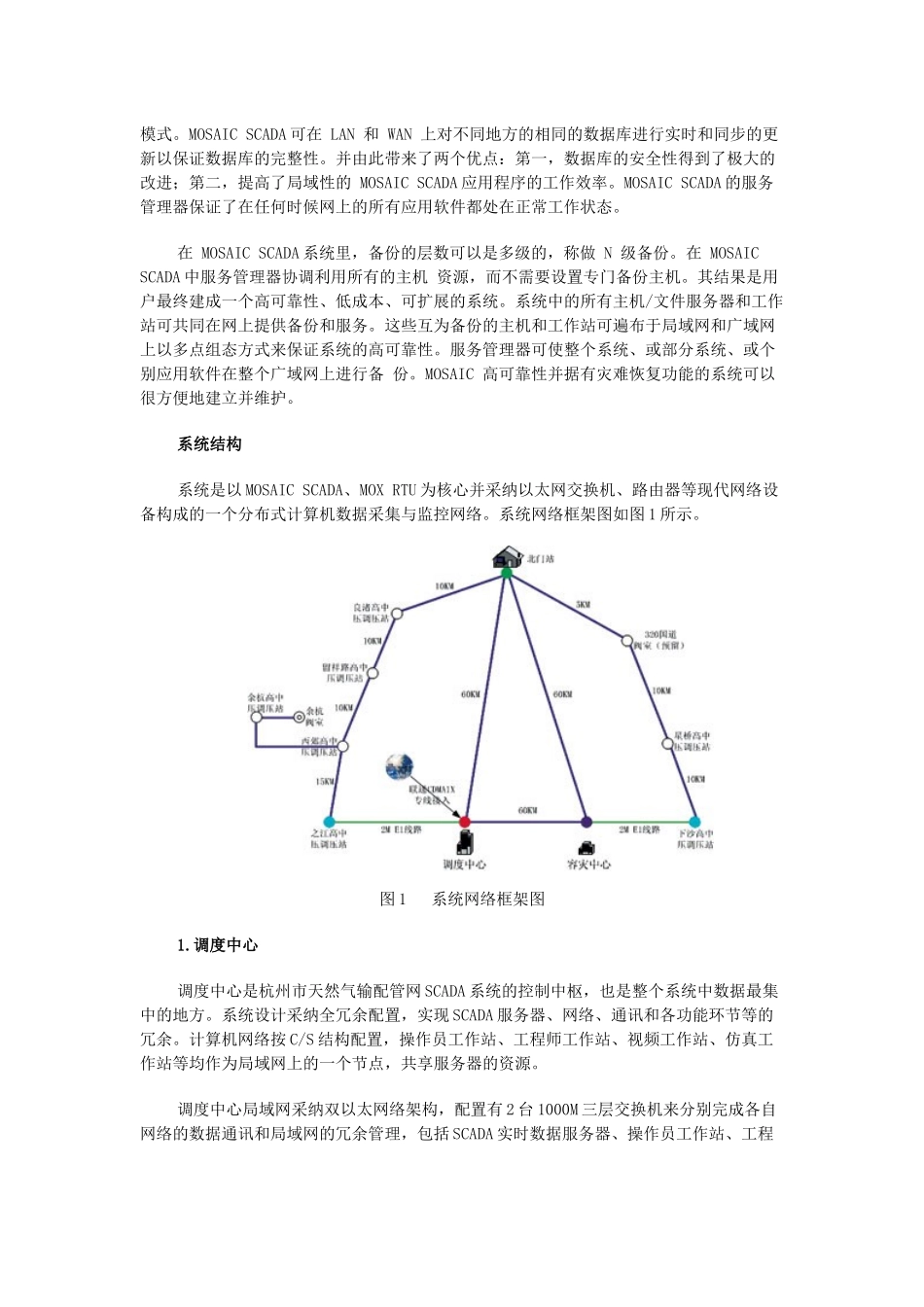

天然气利用工程中的 SCADA 监控系统设计 本文介绍了 MOX SCADA 监控系统在杭州天然气利用工程中的应用设计。管网监控SCADA 系统投运后，实现了管网的全系统监控，MOSAIC SCADA 服务器、MOX RTU、CDMA 及光纤有线网络工作十分稳定。燃气公司现在可以根据系统实时数据和报表来准确的预测工业用户的流量，方便生产决策及与上游送气公司的调度和协调。系统描述杭州市天然气输配管网监控与数据采集（SCADA）系统是以基于 Unix 平台的 MOSAIC SCADA 软件、远程控制终端 MOX RTU，并融合了先进的 RTU 技术、现场总线技术、网络通信技术、无线通讯技术、数据库技术、SCADA/HMI 技术及客户/服务器、“Cluster”实时全分布技术等的一体化的集成控制系统工程。系统是以计算机为核心采纳流行的、可靠的计算机网络构成的二级式分布式控制系统。控制中心为系统控制管理级，负责数据的处理和监控，分布于输配管网的远程 RTU 为系统过程控制级，负责现场数据采集和设备控制，二级系统通过有线网络和无线网络有机的结合在一起构成一个完整的数据采集和监控（SCADA）系统。系统采纳了一个全分布式的通讯结构。MOSAIC SCADA 的独特结构使数据采集、处理和显示、报警等功能随意地在网络上的任何地点进行，进而也改进了系统的层次化和可靠性。使用 MOSAIC SCADA 可以很方便地集成 、组态一个基于不同软硬件产品的、低成本、高冗余度的系统。在一个 MOSAIC SCADA 的网络内，每个数据库的更新和综合可由两个以上的主机来完成。对于非实时数据，使用两步认可处理方式，对于实时数据，则采纳顺序更新模式。MOSAIC SCADA 可在 LAN 和 WAN 上对不同地方的相同的数据库进行实时和同步的更新以保证数据库的完整性。并由此带来了两个优点：第一，数据库的安全性得到了极大的改进；第二，提高了局域性的 MOSAIC SCADA 应用程序的工作效率。MOSAIC SCADA 的服务管理器保证了在任何时候网上的所有应用软件都处在正常工作状态。在 MOSAIC SCADA 系统里，备份的层数可以是多级的，称做 N 级备份。在 MOSAIC SCADA 中服务管理器协调利用所有的主机 资源，而不需要设置专门备份主机。其结果是用户最终建成一个高可靠性、低成本、可扩展的系统。系统中的所有主机/文件服务器和工作站可共同在网上提供备份和服务。这些互为备份的主机和工作站可遍布于局域网和广域网上以多点组态方式来保证系统的高可靠性。服务管理器可使整个系统、或...
