太阳能苜蓿干燥装置设计方案毕业论文

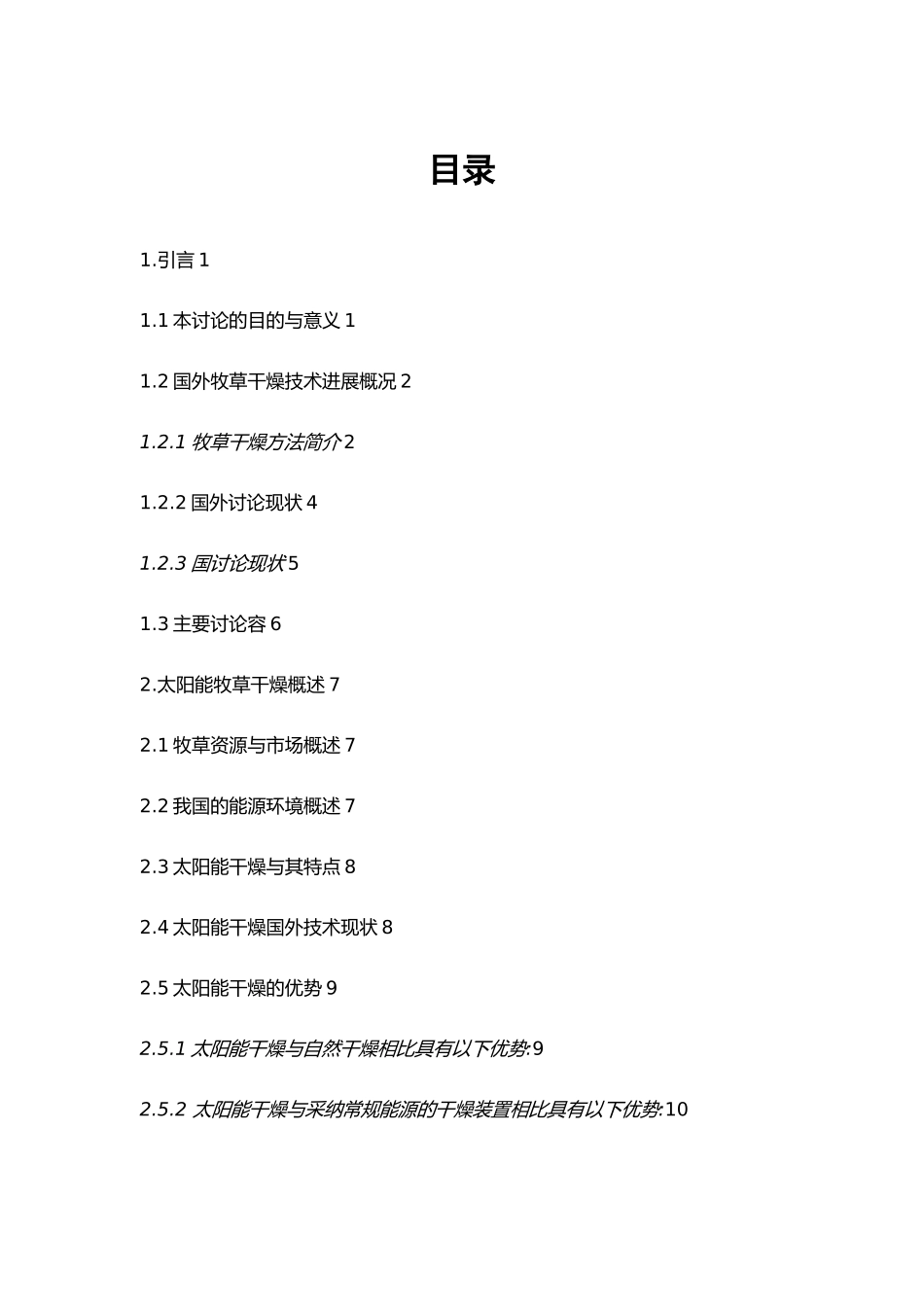

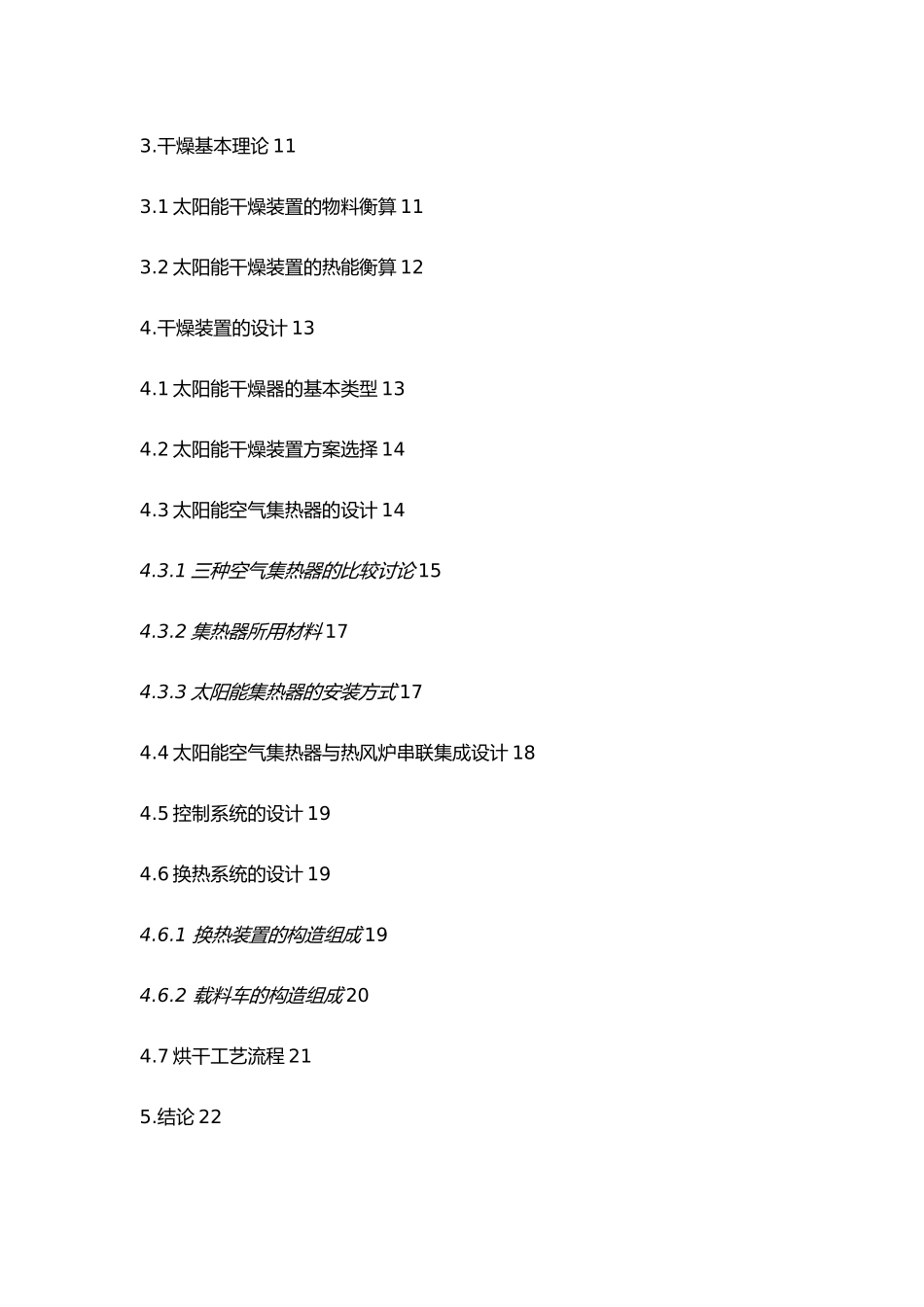

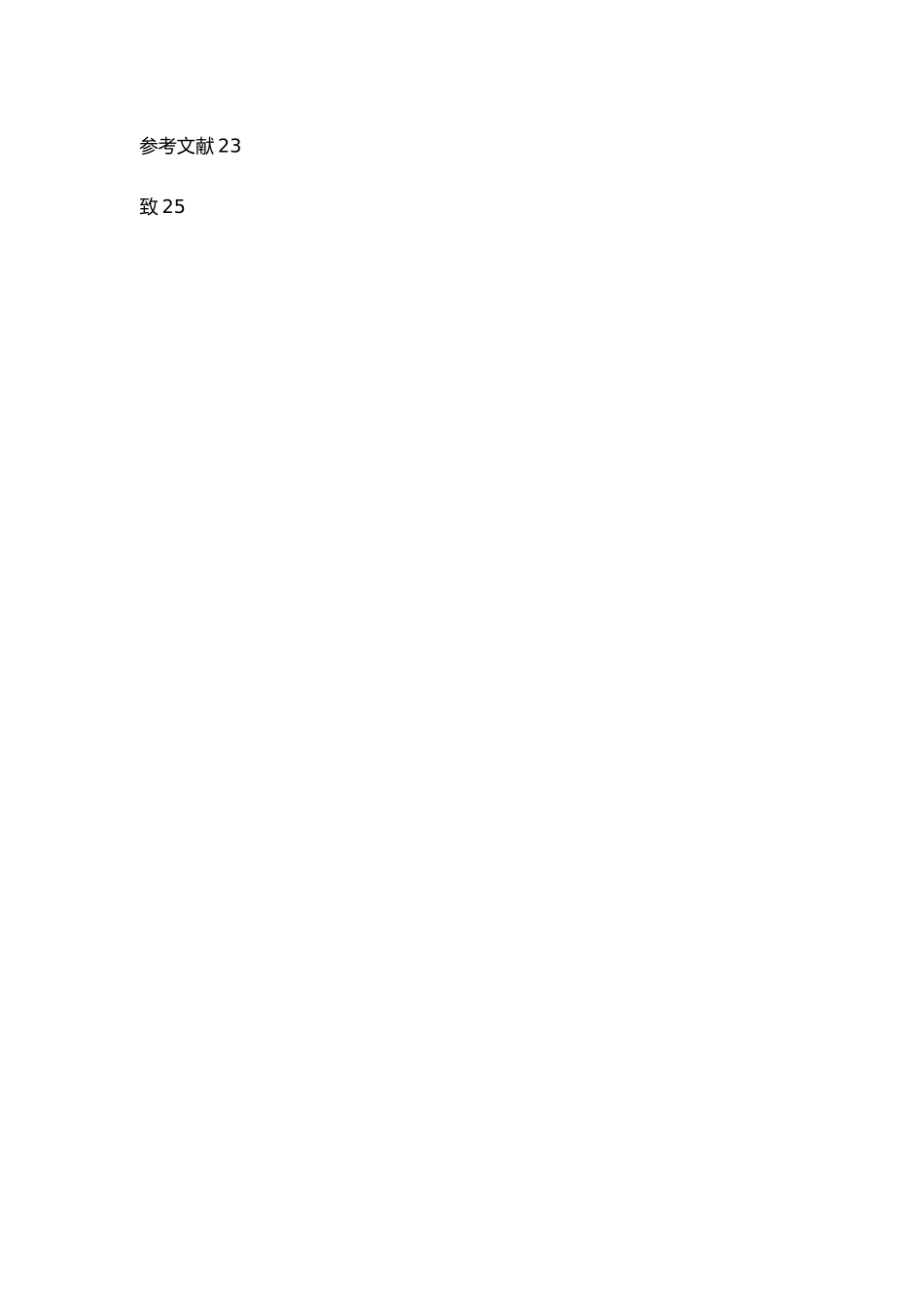

目录1.引言 11.1 本讨论的目的与意义 11.2 国外牧草干燥技术进展概况 21.2.1 牧草干燥方法简介 21.2.2 国外讨论现状 41.2.3 国讨论现状 51.3 主要讨论容 62.太阳能牧草干燥概述 72.1 牧草资源与市场概述 72.2 我国的能源环境概述 72.3 太阳能干燥与其特点 82.4 太阳能干燥国外技术现状 82.5 太阳能干燥的优势 92.5.1 太阳能干燥与自然干燥相比具有以下优势:92.5.2 太阳能干燥与采纳常规能源的干燥装置相比具有以下优势:103.干燥基本理论 113.1 太阳能干燥装置的物料衡算 113.2 太阳能干燥装置的热能衡算 124.干燥装置的设计 134.1 太阳能干燥器的基本类型 134.2 太阳能干燥装置方案选择 144.3 太阳能空气集热器的设计 144.3.1 三种空气集热器的比较讨论 154.3.2 集热器所用材料 174.3.3 太阳能集热器的安装方式 174.4 太阳能空气集热器与热风炉串联集成设计 184.5 控制系统的设计 194.6 换热系统的设计 194.6.1 换热装置的构造组成 194.6.2 载料车的构造组成 204.7 烘干工艺流程 215.结论 22参考文献 23致 25太阳能苜蓿干燥装置设计方案1.引言太阳能苜蓿干燥装置的设计方案主要考虑大农户的使用, 它的设计思想基于连续烘干作业, 不受天气和夜间的影响。采纳此方法的最大好处是白天利用太阳能产生热风,晚上用热风炉加热, 二者相互配合, 取长补短, 可大大缩短烘干周期。烘干室地面铺设轨道, 料盘架用小车推入, 墙壁采纳保温隔热层,安装太阳能空气集热器时选择最佳的位置接受的辐射。集热装置的集气管与热风炉进气孔接通, 使太阳能采气系统和热风炉加热系统结合起来。太阳能空气集热器直接吸收太阳辐射能, 空气则由于温室效应而被加热。干燥室安装轴流风机, 使空气在干燥室中不断循环, 并使其上下穿透物料层, 使物料表面增加与热空气接触的机会。在混合型太阳能干燥装置, 装有干湿球温度传感器控制进风和排风。白天可根据天气情况随时启动热风炉补充加热, 夜晚主要用热风炉提供热风。1.1 本讨论的目的与意义苜蓿是世界上栽培最早、面积最广、最重要的饲草原料之一，不仅产草量高，草质优良，而且富含蛋白质、多种维生素和矿物质，其干物质中粗蛋白质含量为15%-25%，相当于豆饼的一半，比玉米高1一1.5倍，有“牧草之王”的美称。同时种植牧草，还可改土肥田、提高粮食单产。全世界苜蓿种植面积达5亿亩，但由于苜蓿为豆科牧草，含有较多的胶体物质和较少的碳水化合物而不易...
