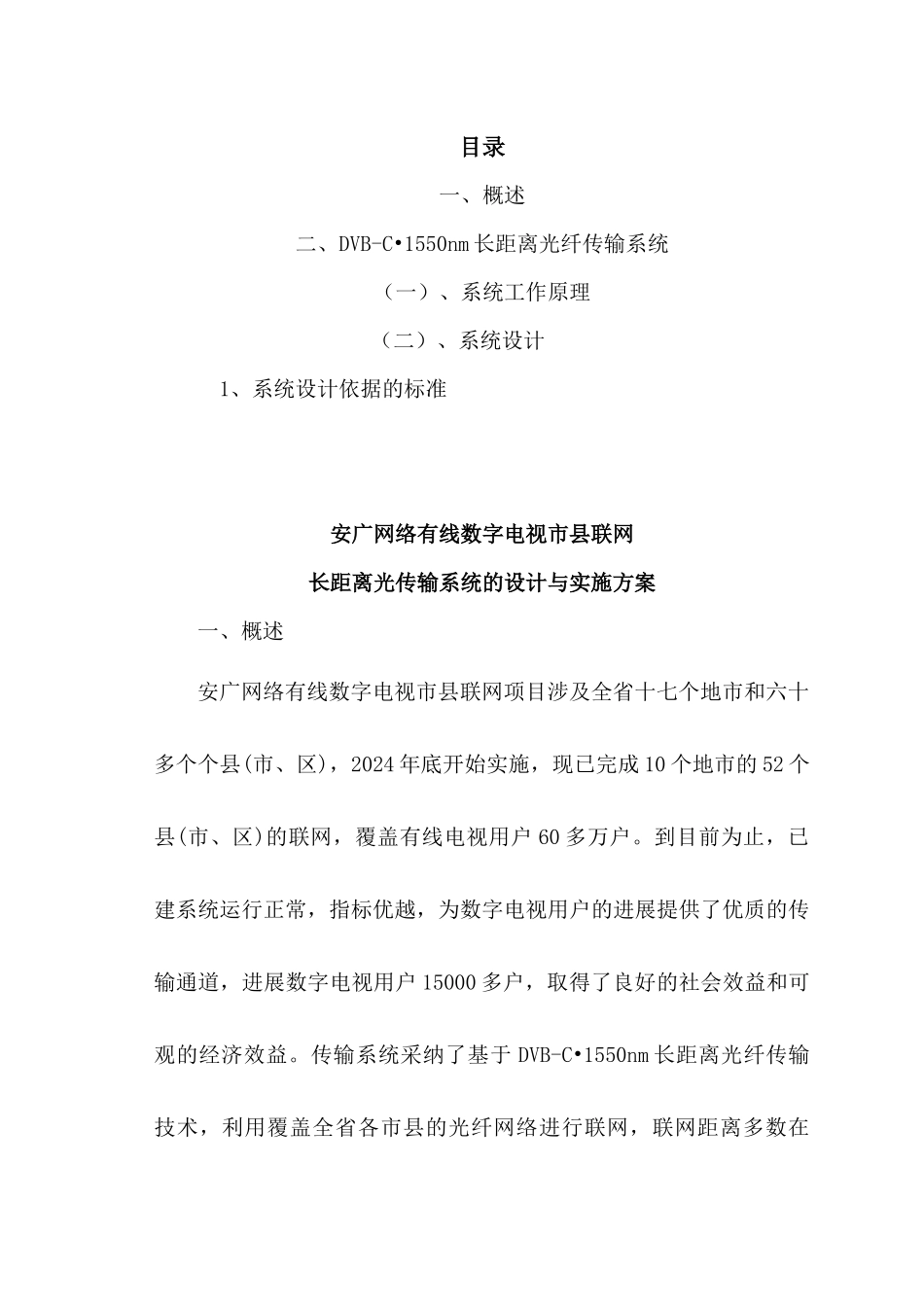

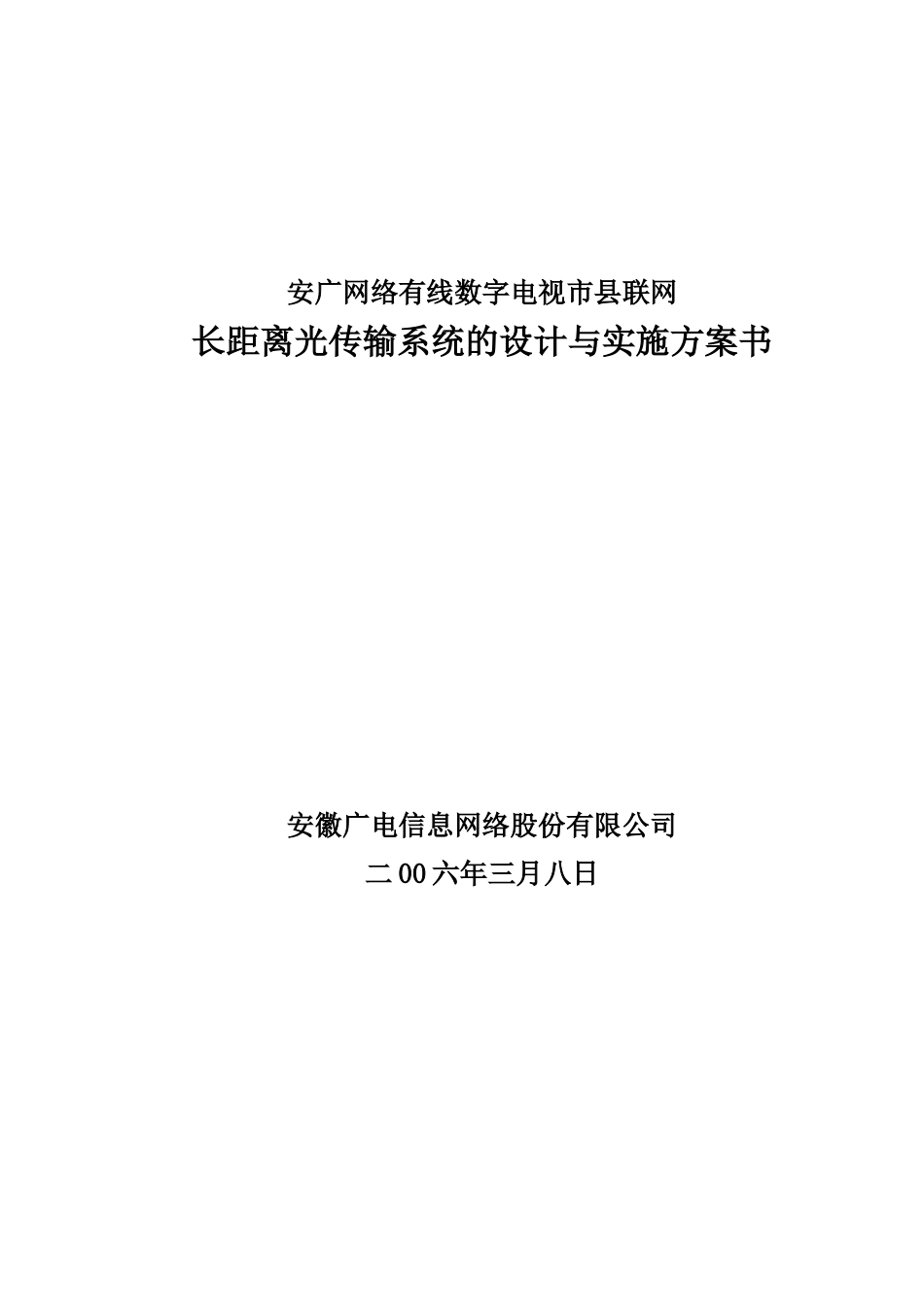

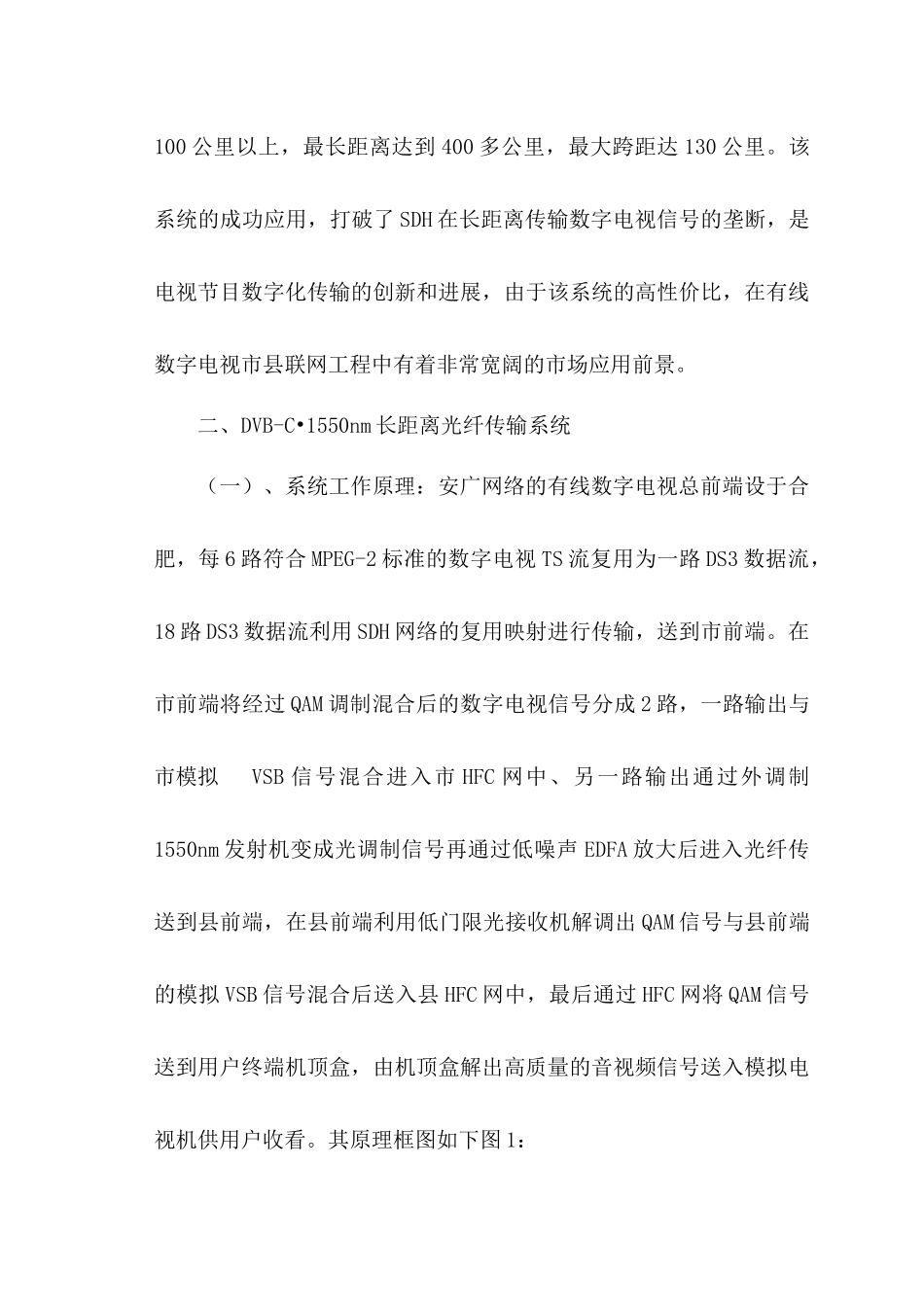

安广网络有线数字电视市县联网长距离光传输系统的设计与实施方案书安徽广电信息网络股份有限公司二 00 六年三月八日目录一、概述二、DVB-C•1550nm 长距离光纤传输系统（一）、系统工作原理（二）、系统设计1、系统设计依据的标准安广网络有线数字电视市县联网长距离光传输系统的设计与实施方案一、概述安广网络有线数字电视市县联网项目涉及全省十七个地市和六十多个个县(市、区)，2024 年底开始实施，现已完成 10 个地市的 52 个县(市、区)的联网，覆盖有线电视用户 60 多万户。到目前为止，已建系统运行正常，指标优越，为数字电视用户的进展提供了优质的传输通道，进展数字电视用户 15000 多户，取得了良好的社会效益和可观的经济效益。传输系统采纳了基于 DVB-C•1550nm 长距离光纤传输技术，利用覆盖全省各市县的光纤网络进行联网，联网距离多数在100 公里以上，最长距离达到 400 多公里，最大跨距达 130 公里。该系统的成功应用，打破了 SDH 在长距离传输数字电视信号的垄断，是电视节目数字化传输的创新和进展，由于该系统的高性价比，在有线数字电视市县联网工程中有着非常宽阔的市场应用前景。二、DVB-C•1550nm 长距离光纤传输系统（一）、系统工作原理：安广网络的有线数字电视总前端设于合肥，每 6 路符合 MPEG-2 标准的数字电视 TS 流复用为一路 DS3 数据流，18 路 DS3 数据流利用 SDH 网络的复用映射进行传输，送到市前端。在市前端将经过 QAM 调制混合后的数字电视信号分成 2 路，一路输出与市模拟VSB 信号混合进入市 HFC 网中、另一路输出通过外调制1550nm 发射机变成光调制信号再通过低噪声 EDFA 放大后进入光纤传送到县前端，在县前端利用低门限光接收机解调出 QAM 信号与县前端的模拟 VSB 信号混合后送入县 HFC 网中，最后通过 HFC 网将 QAM 信号送到用户终端机顶盒，由机顶盒解出高质量的音视频信号送入模拟电视机供用户收看。其原理框图如下图 1： 图 1 DVB-C• 1550nm 长距离光传输系统（二）、系统设计1、系统设计依据的标准《30MHz~1GHz 声音和电视信号分配系统》GB6510-96《有线电视网中光链路系统技术要求和测量方法》GY/T131-1998《有线电视系统测量方法》GB/T121-95《有线电视系统设计安装调试验收规程》GB51/T46-91《民用建筑电缆电视系统工程技术法律规范》GBJ-89《有线电视广播系统技术法律规范》GY/T106-99 《市、县级有线广播电视网络设计法律...
