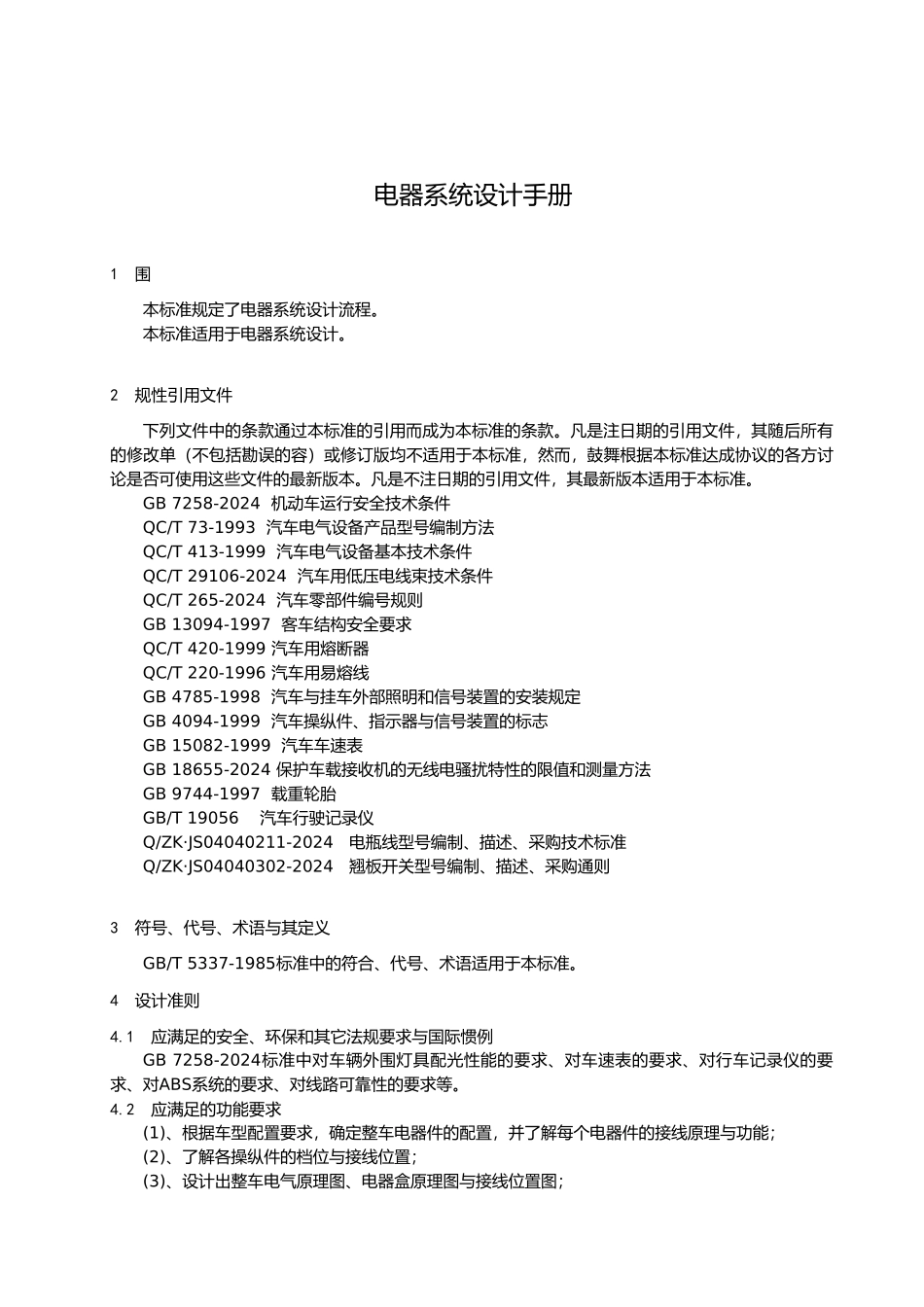

客车电器系统设计手册----------------------- -----------------------日期：电器系统设计手册1 围本标准规定了电器系统设计流程。本标准适用于电器系统设计。2 规性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的容）或修订版均不适用于本标准，然而，鼓舞根据本标准达成协议的各方讨论是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB 7258-2024 机动车运行安全技术条件QC/T 73-1993 汽车电气设备产品型号编制方法QC/T 413-1999 汽车电气设备基本技术条件QC/T 29106-2024 汽车用低压电线束技术条件QC/T 265-2024 汽车零部件编号规则GB 13094-1997 客车结构安全要求QC/T 420-1999 汽车用熔断器QC/T 220-1996 汽车用易熔线GB 4785-1998 汽车与挂车外部照明和信号装置的安装规定GB 4094-1999 汽车操纵件、指示器与信号装置的标志GB 15082-1999 汽车车速表GB 18655-2024 保护车载接收机的无线电骚扰特性的限值和测量方法GB 9744-1997 载重轮胎GB/T 19056 汽车行驶记录仪Q/ZK·JS04040211-2024 电瓶线型号编制、描述、采购技术标准Q/ZK·JS04040302-2024 翘板开关型号编制、描述、采购通则3 符号、代号、术语与其定义GB/T 5337-1985标准中的符合、代号、术语适用于本标准。4 设计准则4.1 应满足的安全、环保和其它法规要求与国际惯例GB 7258-2024标准中对车辆外围灯具配光性能的要求、对车速表的要求、对行车记录仪的要求、对ABS系统的要求、对线路可靠性的要求等。4.2 应满足的功能要求(1)、根据车型配置要求，确定整车电器件的配置，并了解每个电器件的接线原理与功能；(2)、了解各操纵件的档位与接线位置；(3)、设计出整车电气原理图、电器盒原理图与接线位置图；(4)、确定各电器元件的安装位置；(5)、根据原理图与电器件的安装位置设计出整车线束图、整车电器系统物料BOM 等相关资料。4.3 应达到的性能要求(1)、满足设计的通用性、维修方便性、可靠性、先进性等；(2)、设计过程中电器元件的安装要考虑外部环境条件的沟通和协调；(3)、线束的长度和分支的位置应满足扎线要求（分支应留 100～150mm 的余量）；(4)、保险丝、电线截面积、电线材质、插接件的选用满足使用要求：所使用导线必须满足 QVR-105//T8139-1995 的要求；保险丝统一选用吉门保险丝，在车厢之外的连接件选用 AMP 的...
