小高层旅馆毕业设计计算书

小高层旅馆毕业设计计算书_第1页
1/141
小高层旅馆毕业设计计算书_第2页
2/141
小高层旅馆毕业设计计算书_第3页
3/141

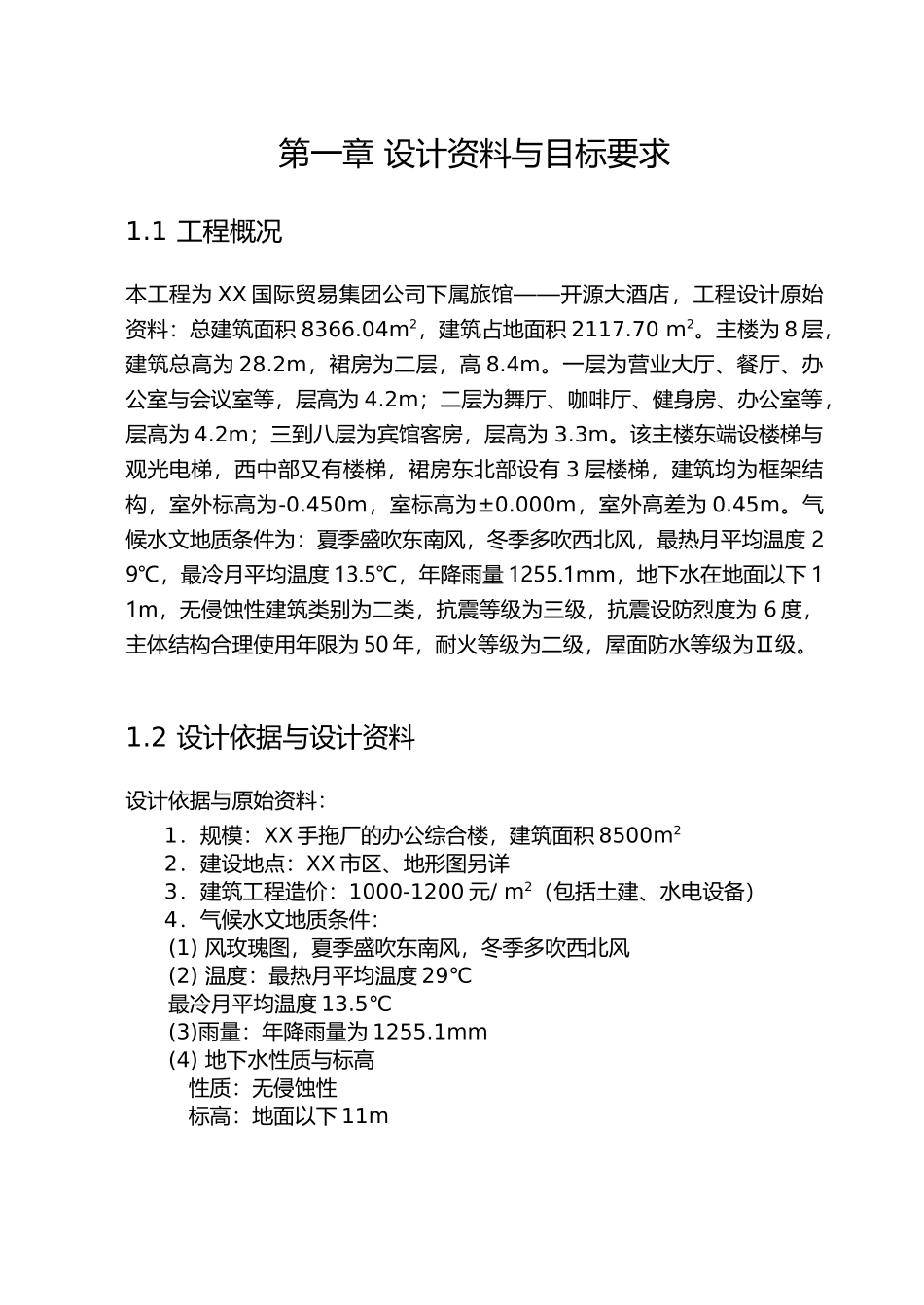

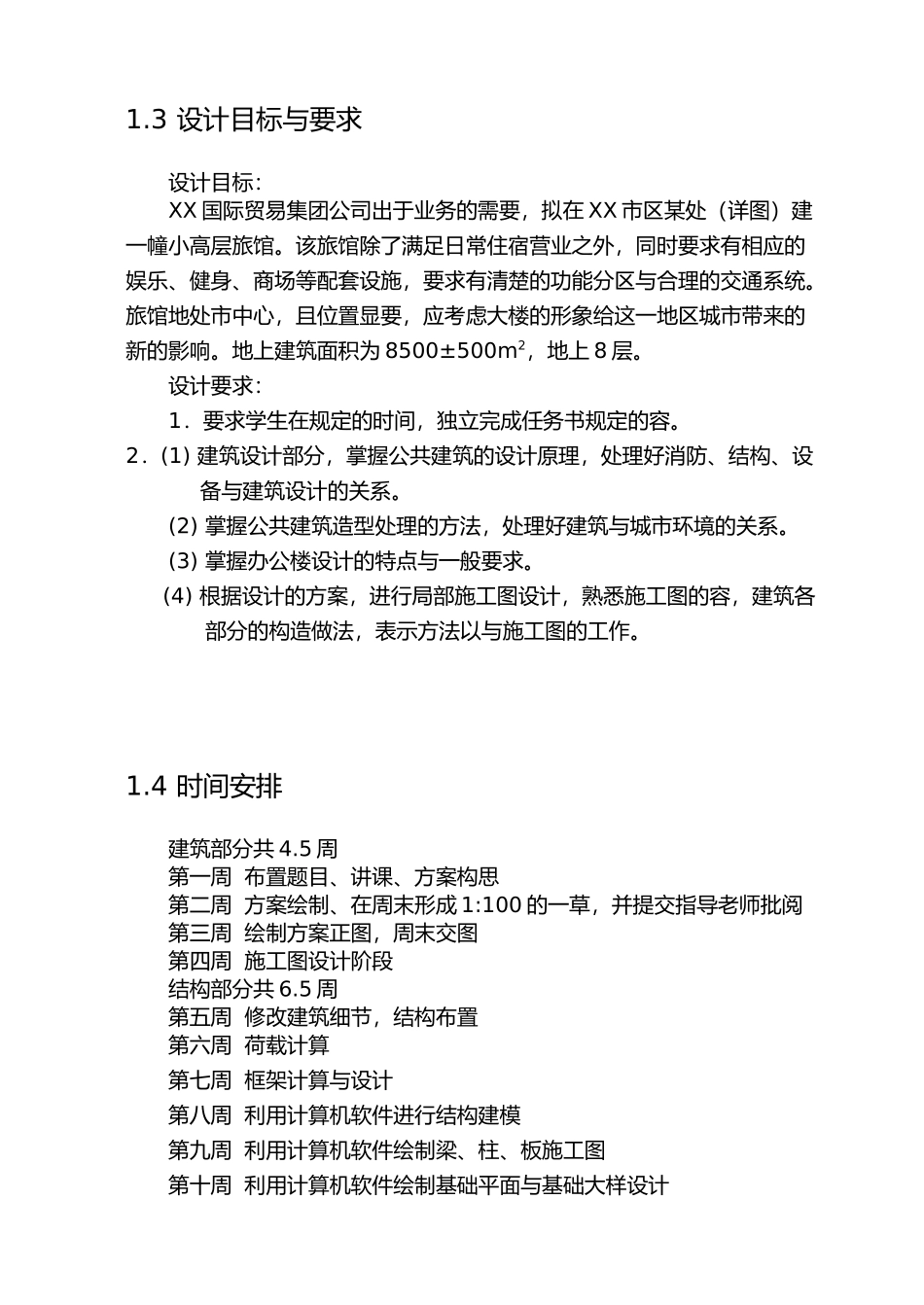

目 录第一章设计资料与目标要求 11.1 工程概况 11.2 设计依据与设计资料 11.3 设计目标与要求 21.4 时间安排 2第二章建筑设计 42.1 总平面图设计考虑因素 42.2 单体平面图与剖面图设计考虑因素 42.3 设计特点 5第三章结构选型和结构布置 63.1 结构选型与结构体系的选择 63.2 框架布置原则与注意的问题 73.3 变形缝的设置 83.4 构件截面尺寸确定 93.5 楼板厚度 11第四章框架设计 124.1 框架梁柱线刚度计算 124.2 恒载标准值计算 154.3 活载标准值计算 304.4 竖向荷载下框架受荷计算 314.5 风荷载计算 464.6 竖向荷载下的力计算 514.7 风荷载标准作用下的力计算 734.8 PK 输入计算 864.9 手算和 PKPM 计算的比较 86第五章结构整体输入计算 875.1 整体输入和计算过程简介 875.2 荷载计算 875.3 基础的输入 87附录 88参考文献 156致 157第一章 设计资料与目标要求1.1 工程概况本工程为 XX 国际贸易集团公司下属旅馆——开源大酒店,工程设计原始资料:总建筑面积 8366.04m2,建筑占地面积 2117.70 m2。主楼为 8 层,建筑总高为 28.2m,裙房为二层,高 8.4m。一层为营业大厅、餐厅、办公室与会议室等,层高为 4.2m;二层为舞厅、咖啡厅、健身房、办公室等,层高为 4.2m;三到八层为宾馆客房,层高为 3.3m。该主楼东端设楼梯与观光电梯,西中部又有楼梯,裙房东北部设有 3 层楼梯,建筑均为框架结构,室外标高为-0.450m,室标高为±0.000m,室外高差为 0.45m。气候水文地质条件为:夏季盛吹东南风,冬季多吹西北风,最热月平均温度 29℃,最冷月平均温度 13.5℃,年降雨量 1255.1mm,地下水在地面以下 11m,无侵蚀性建筑类别为二类,抗震等级为三级,抗震设防烈度为 6 度,主体结构合理使用年限为 50 年,耐火等级为二级,屋面防水等级为Ⅱ级。1.2 设计依据与设计资料设计依据与原始资料:1.规模:XX 手拖厂的办公综合楼,建筑面积 8500m22.建设地点:XX 市区、地形图另详3.建筑工程造价:1000-1200 元/ m2(包括土建、水电设备)4.气候水文地质条件:(1) 风玫瑰图,夏季盛吹东南风,冬季多吹西北风(2) 温度:最热月平均温度 29℃最冷月平均温度 13.5℃(3)雨量:年降雨量为 1255.1mm(4) 地下水性质与标高 性质:无侵蚀性 标高:地面以下 11m1.3 设计目标与要求设计目标:XX 国际贸易集团公司出于业务的需要,拟在 XX 市区某处(详图)建一...
