展览馆橱窗用LED光控电路的设计说明

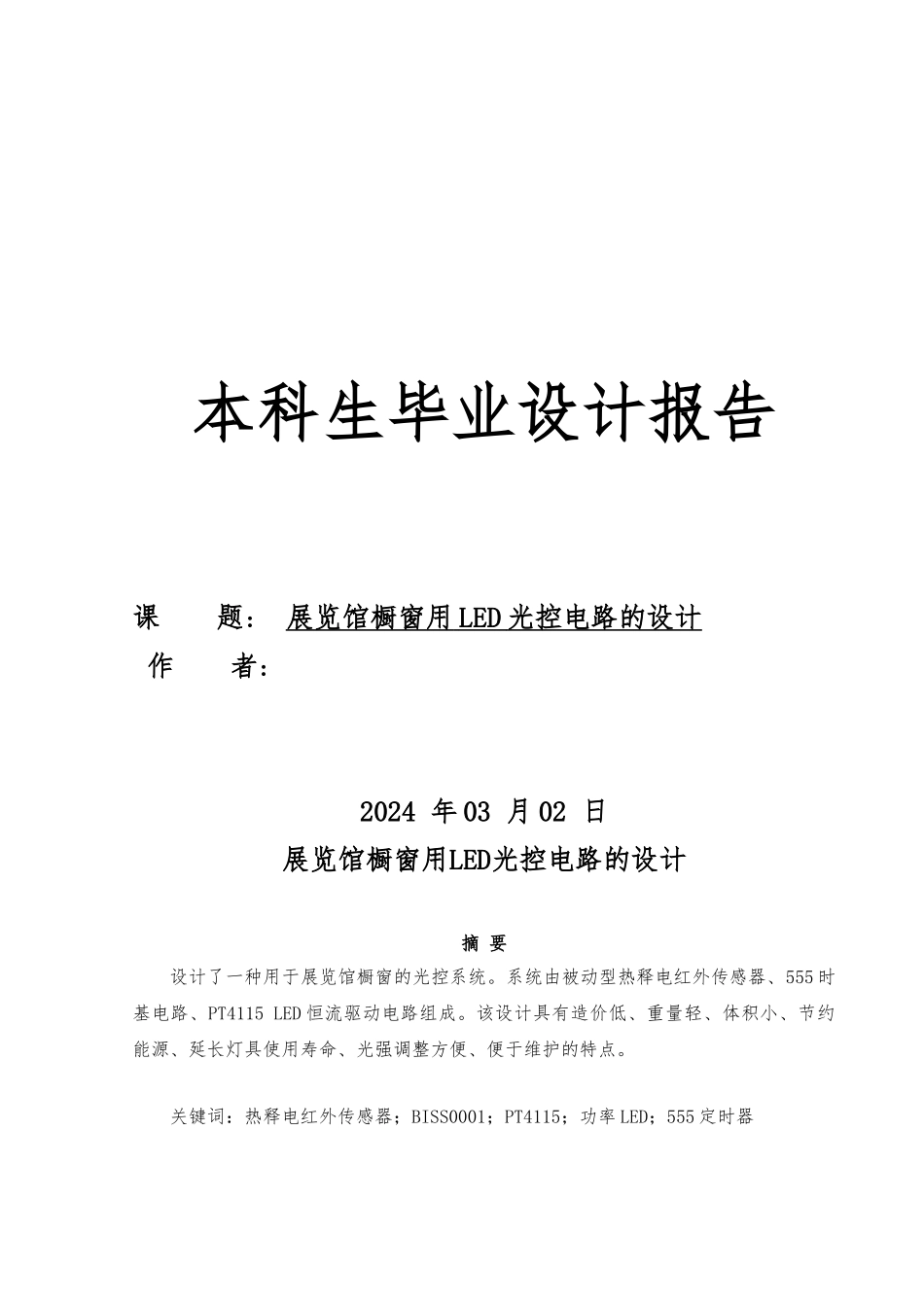

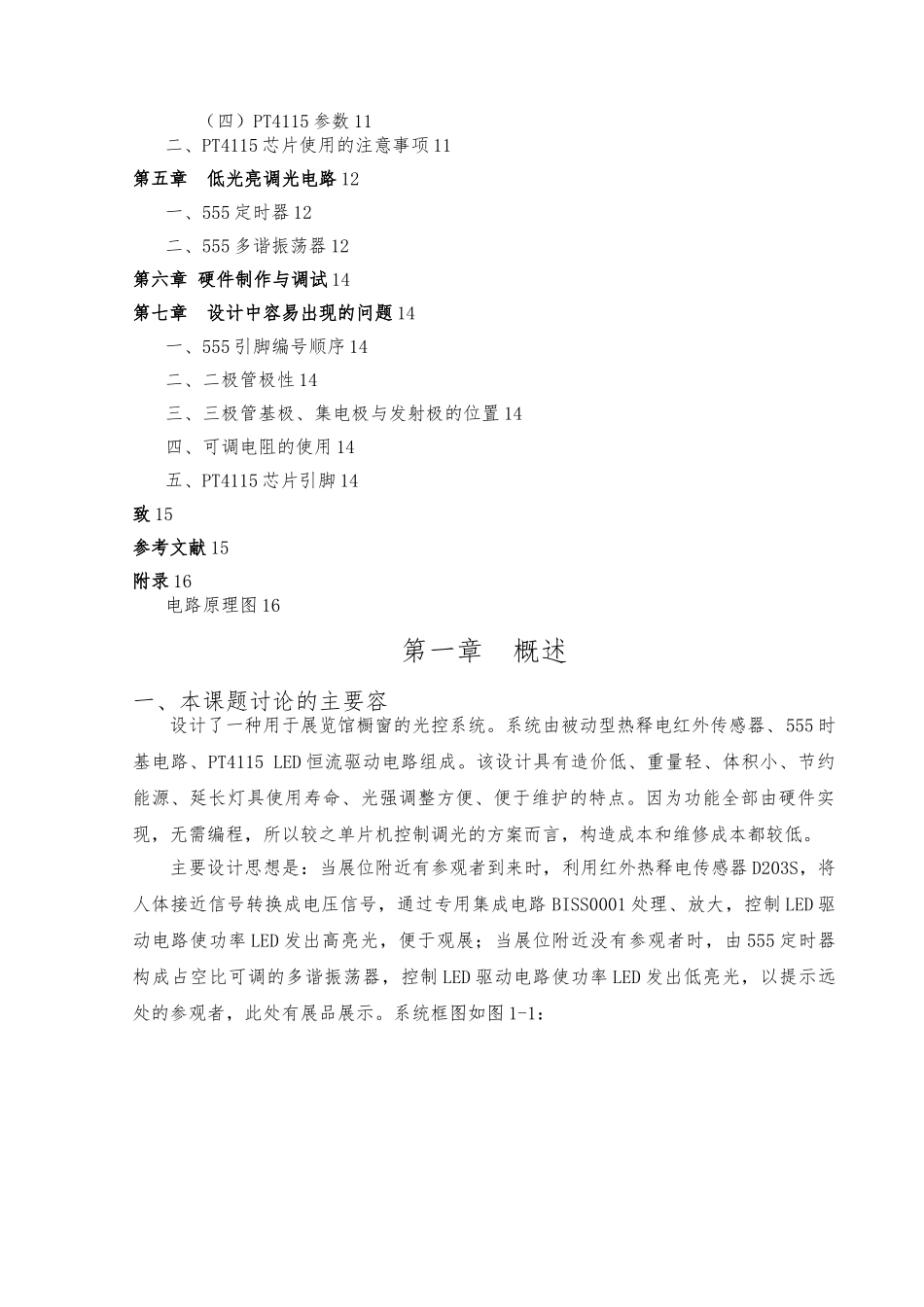

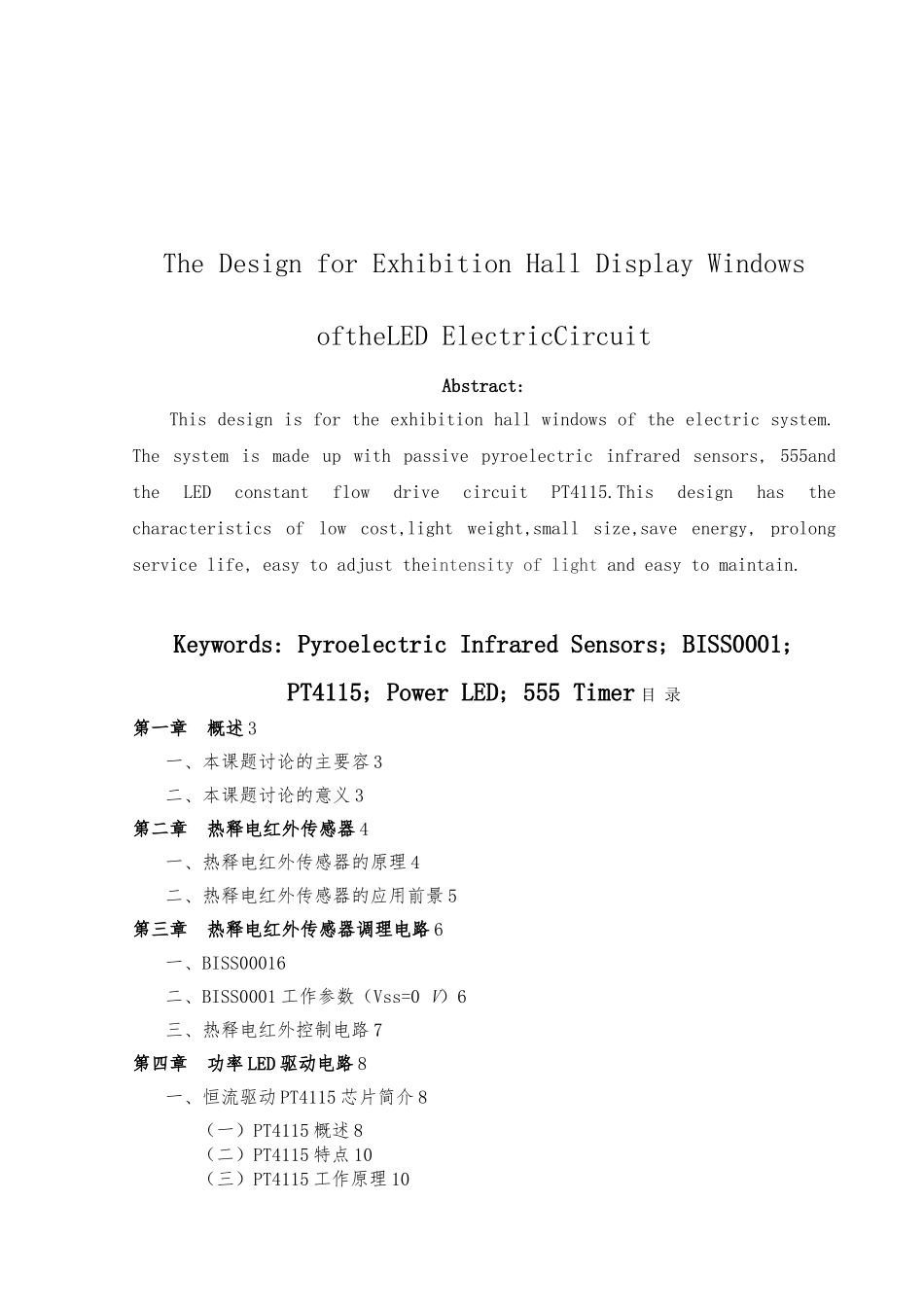

本科生毕业设计报告课 题： 展览馆橱窗用 LED 光控电路的设计 作 者： 2024 年 03 月 02 日展览馆橱窗用LED光控电路的设计摘 要设计了一种用于展览馆橱窗的光控系统。系统由被动型热释电红外传感器、555 时基电路、PT4115 LED 恒流驱动电路组成。该设计具有造价低、重量轻、体积小、节约能源、延长灯具使用寿命、光强调整方便、便于维护的特点。关键词：热释电红外传感器；BISS0001；PT4115；功率 LED；555 定时器The Design for Exhibition Hall Display Windows oftheLED ElectricCircuitAbstract:This design is for the exhibition hall windows of the electric system. The system is made up with passive pyroelectric infrared sensors, 555and the LED constant flow drive circuit PT4115.This design has the characteristics of low cost,light weight,small size,save energy, prolong service life, easy to adjust theintensity of light and easy to maintain.Keywords: Pyroelectric Infrared Sensors; BISS0001; PT4115; Power LED; 555 Timer 目 录第一章 概述 3一、本课题讨论的主要容 3二、本课题讨论的意义 3第二章 热释电红外传感器 4一、热释电红外传感器的原理 4二、热释电红外传感器的应用前景 5第三章 热释电红外传感器调理电路 6一、BISS00016二、BISS0001 工作参数（Vss=0 V）6三、热释电红外控制电路 7第四章 功率 LED 驱动电路 8一、恒流驱动 PT4115 芯片简介 8（一）PT4115 概述 8（二）PT4115 特点 10（三）PT4115 工作原理 10（四）PT4115 参数 11二、PT4115 芯片使用的注意事项 11第五章 低光亮调光电路 12一、555 定时器 12二、555 多谐振荡器 12第六章 硬件制作与调试 14第七章 设计中容易出现的问题 14一、555 引脚编号顺序 14二、二极管极性 14三、三极管基极、集电极与发射极的位置 14四、可调电阻的使用 14五、PT4115 芯片引脚 14致 15参考文献 15附录 16电路原理图 16第一章 概述一、本课题讨论的主要容设计了一种用于展览馆橱窗的光控系统。系统由被动型热释电红外传感器、555 时基电路、PT4115 LED 恒流驱动电路组成。该设计具有造价低、重量轻、体积小、节约能源、延长灯具使用寿命、光强调整方便、便于维护的特点。因为功能全部由硬件实现，无...
