工厂人事管理系统分析与设计

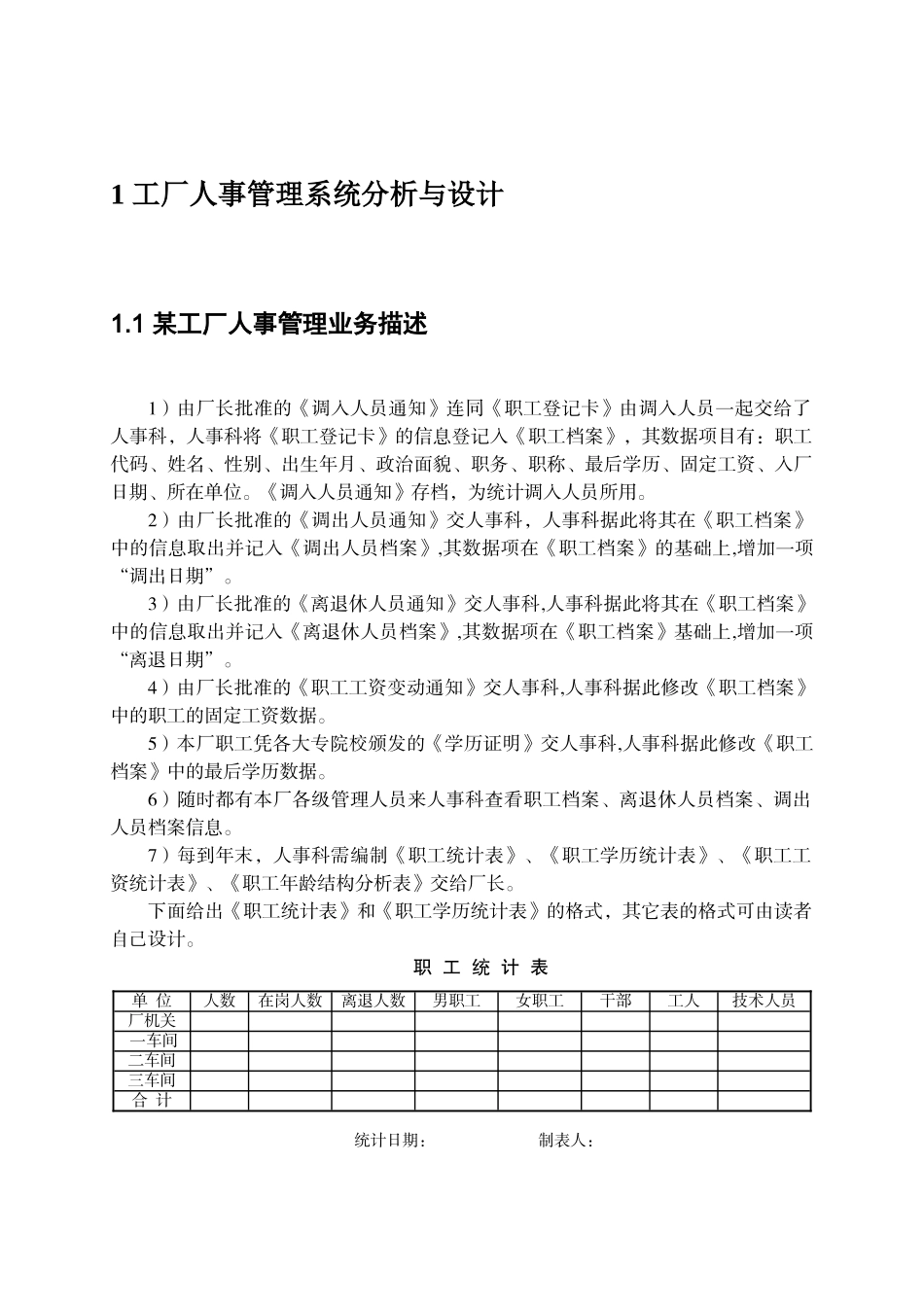

1 工厂人事管理系统分析与设计1.1 某工厂人事管理业务描述1）由厂长批准的《调入人员通知》连同《职工登记卡》由调入人员一起交给了人事科，人事科将《职工登记卡》的信息登记入《职工档案》，其数据项目有：职工代码、姓名、性别、出生年月、政治面貌、职务、职称、最后学历、固定工资、入厂日期、所在单位。《调入人员通知》存档，为统计调入人员所用。2）由厂长批准的《调出人员通知》交人事科，人事科据此将其在《职工档案》中的信息取出并记入《调出人员档案》,其数据项在《职工档案》的基础上,增加一项“调出日期”。3）由厂长批准的《离退休人员通知》交人事科,人事科据此将其在《职工档案》中的信息取出并记入《离退休人员档案》,其数据项在《职工档案》基础上,增加一项“离退日期”。4）由厂长批准的《职工工资变动通知》交人事科,人事科据此修改《职工档案》中的职工的固定工资数据。5）本厂职工凭各大专院校颁发的《学历证明》交人事科,人事科据此修改《职工档案》中的最后学历数据。6）随时都有本厂各级管理人员来人事科查看职工档案、离退休人员档案、调出人员档案信息。7）每到年末，人事科需编制《职工统计表》、《职工学历统计表》、《职工工资统计表》、《职工年龄结构分析表》交给厂长。下面给出《职工统计表》和《职工学历统计表》的格式，其它表的格式可由读者自己设计。职 工 统 计 表统计日期： 制表人：单 位人数在岗人数离退人数男职工女职工干部工人技术人员厂机关一车间二车间三车间合 计职 工 学 历 统 计 表学历人数男百分比女百分比占总人数百分比初中高中大学讨论生其他总计 统计日期： 制表人：今计划开发一个人事管理系统用计算机完成以上各项业务。1.2 画出现系统业务流程图现系统业务流程图如图 1.1 所示。学历证明工资变动处理厂长工 资 变动通知职工学历统计表调入人员职 工 登记卡登 记档案职工档案图 1.1 人事管理业务流程图调入人员通知调出 人员通知调出处理调出 人员档案离 退 人员通知离 退处理离 退 人员档案职工档案人事科人事科人事科人事科人事科职工学历变动处理职工档案职工档案职工统计表职工工资统计表职工年龄结构分析表年终统计离 退 人员档案档案查询调出 人员档案调出人员信息离退人员信息职工信息管理人员厂长1.3 设计新系统的数据流程图 说明：1. 该图根据题目，确定该系统的总功能是“人事管理”，系统名称就是“人事管理系统”。又根据题目中...
