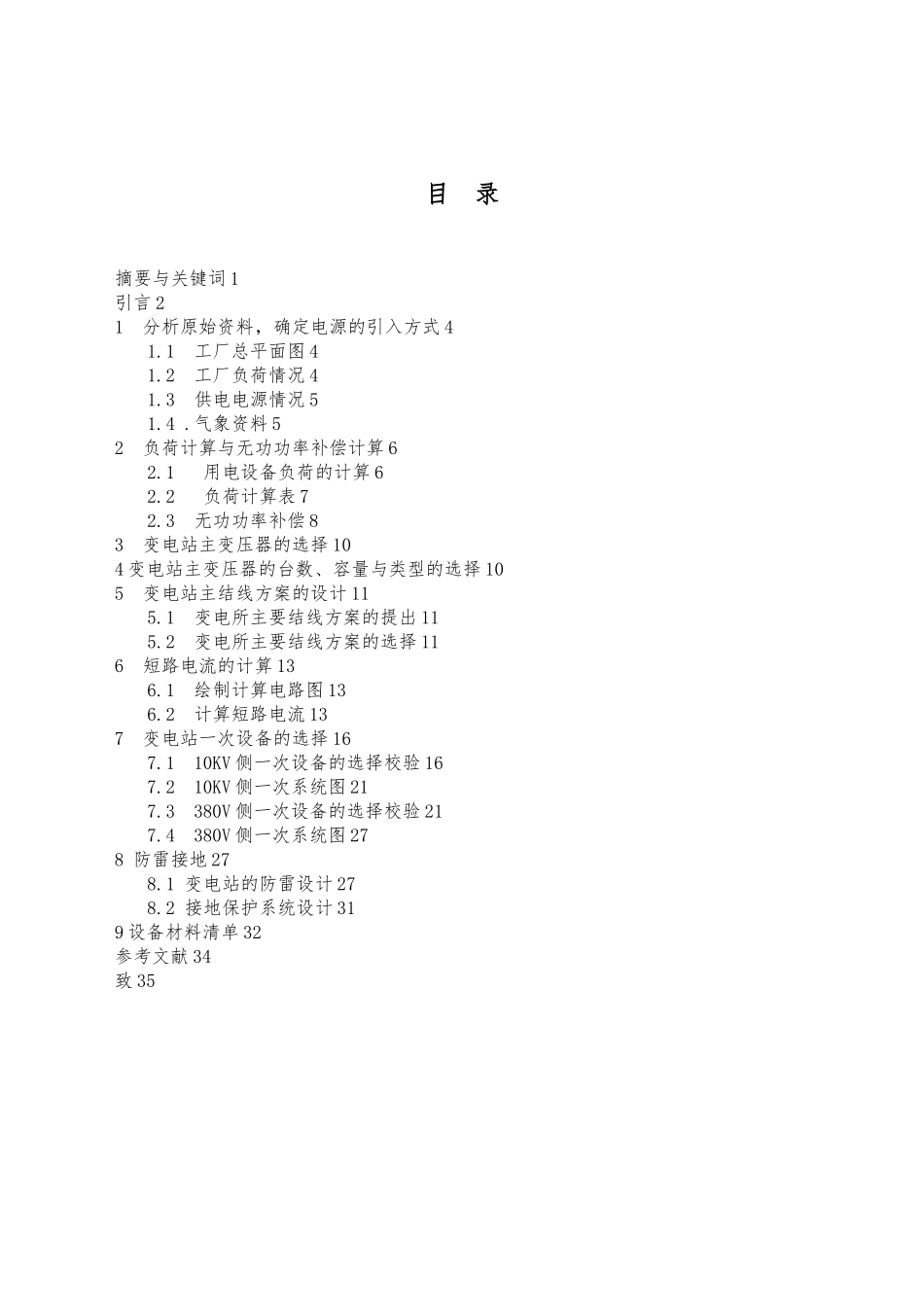

毕 业 设 计题 目：工厂供配电系统安装设计目 录摘要与关键词 1引言 21 分析原始资料，确定电源的引入方式 41.1 工厂总平面图 41.2 工厂负荷情况 41.3 供电电源情况 51.4 .气象资料 52 负荷计算与无功功率补偿计算 62.1 用电设备负荷的计算 62.2 负荷计算表 72.3 无功功率补偿 83 变电站主变压器的选择 104 变电站主变压器的台数、容量与类型的选择 105 变电站主结线方案的设计 115.1 变电所主要结线方案的提出 115.2 变电所主要结线方案的选择 116 短路电流的计算 136.1 绘制计算电路图 136.2 计算短路电流 137 变电站一次设备的选择 167.1 10KV 侧一次设备的选择校验 167.2 10KV 侧一次系统图 217.3 380V 侧一次设备的选择校验 217.4 380V 侧一次系统图 278 防雷接地 278.1 变电站的防雷设计 278.2 接地保护系统设计 319 设备材料清单 32参考文献 34致 35工厂供配电系统安装设计[摘要]本次设计是关于一个机械厂 10KV 一次供电系统的设计，在满足工厂供电设计中安全、可靠、优质、经济的基本要求的前提下，首先根据全厂和车间的用电设备情况，进行了负荷计算，通过功率因数的计算，进行无功补偿设计（包括无功补偿容量计算和补偿设备选择、校验），确定机械厂的供电方案，通过技术经济比较，确定了供电系统的主接线形式，选择了主变压器的台数和容量。其次，通过合理设置短路点，进行正确的短路电流计算，进行了 10KV 和 0.38KV 系统中主要电气设备的选型和校验。[关键词]供电系统 负荷计算 主变压器 设备选择引 言电能是现代工业生产的主要能源和核心动力。电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。因此，电能在现代工业生产与整个国民经济生活中应用极为广泛。在企业工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。从另一方面来说，假如工厂的电能供应突然中断，则对工业生产可能造成严重的后果。 可见，做好工厂供电工作对于进展工业自...
