工程建筑电气设计说明标准版

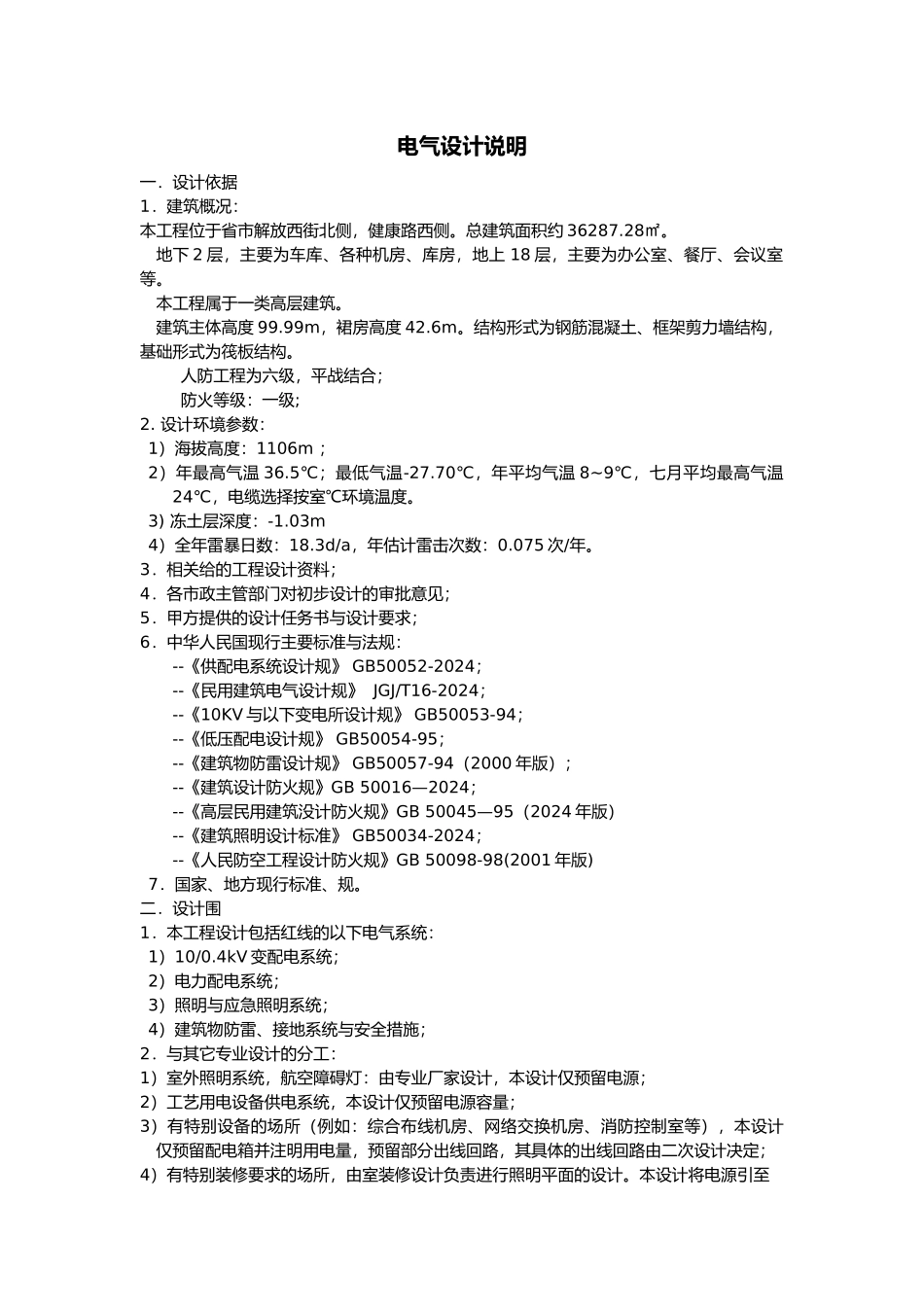

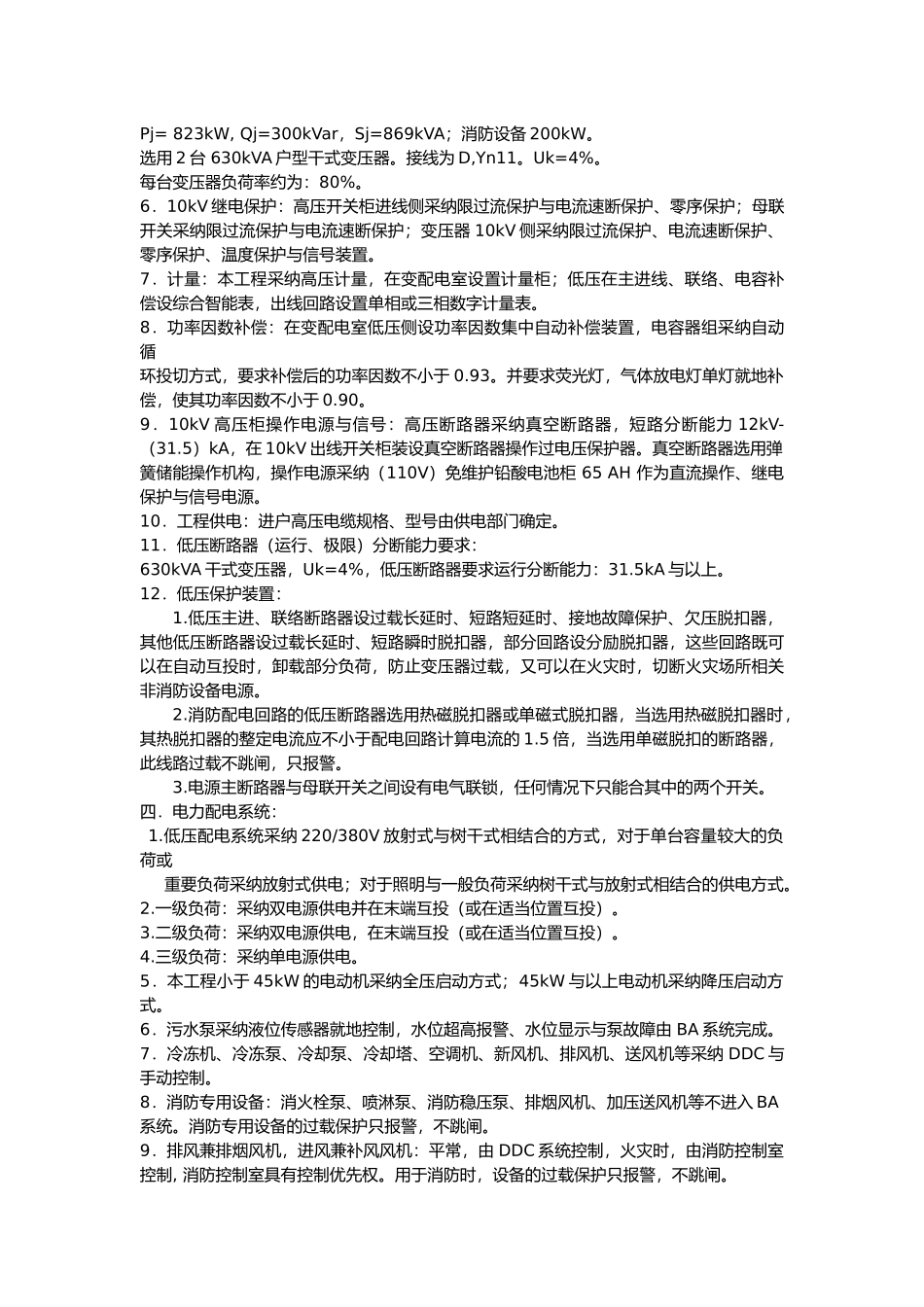

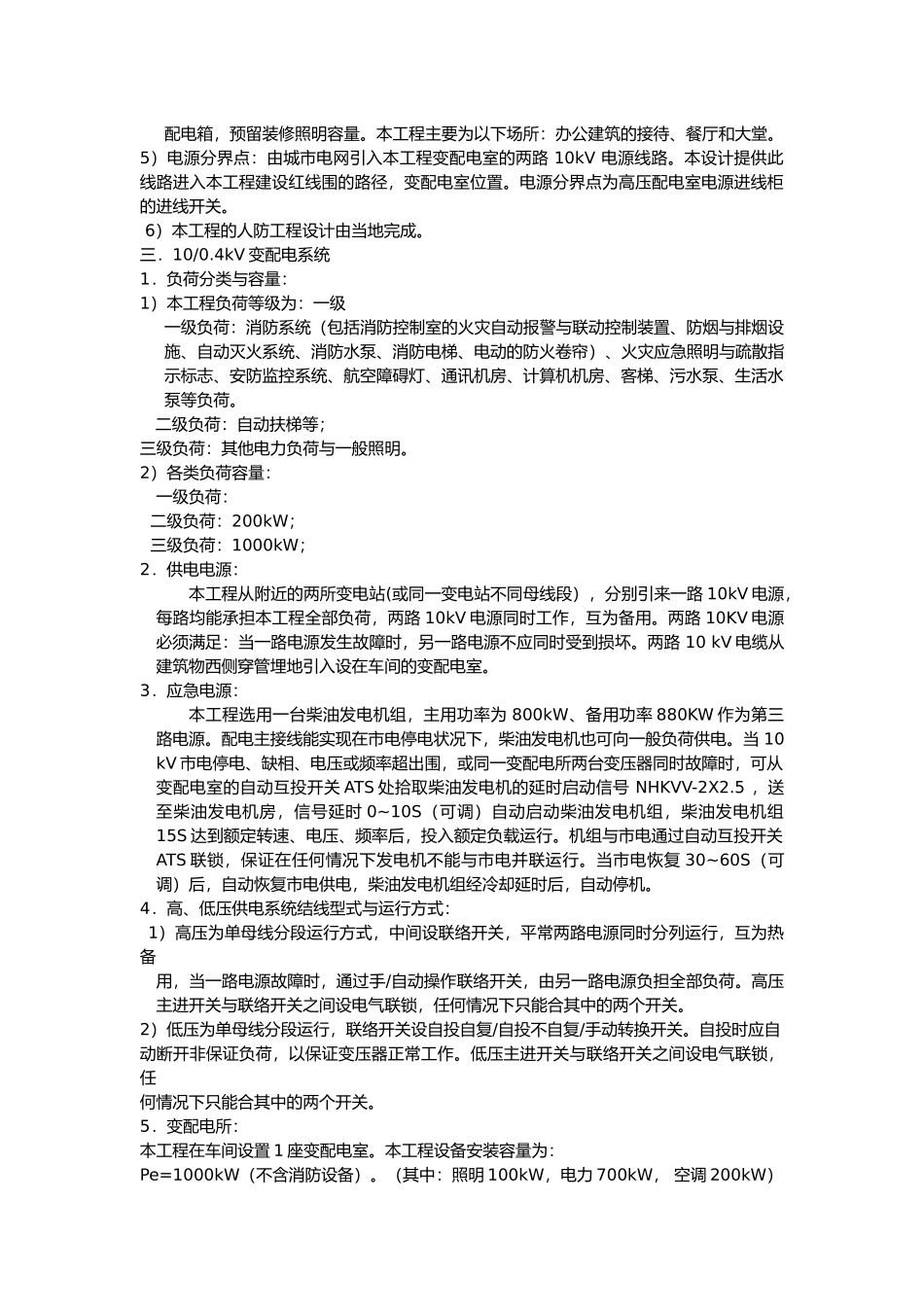

电气设计说明一．设计依据1．建筑概况：本工程位于省市解放西街北侧，健康路西侧。总建筑面积约 36287.28㎡。地下 2 层，主要为车库、各种机房、库房，地上 18 层，主要为办公室、餐厅、会议室等。本工程属于一类高层建筑。建筑主体高度 99.99m，裙房高度 42.6m。结构形式为钢筋混凝土、框架剪力墙结构，基础形式为筏板结构。人防工程为六级，平战结合；防火等级：一级;2. 设计环境参数：1）海拔高度：1106m ；2）年最高气温 36.5℃；最低气温-27.70℃，年平均气温 8~9℃，七月平均最高气温24℃，电缆选择按室℃环境温度。3) 冻土层深度：-1.03m 4）全年雷暴日数：18.3d/a，年估计雷击次数：0.075 次/年。3．相关给的工程设计资料；4．各市政主管部门对初步设计的审批意见；5．甲方提供的设计任务书与设计要求；6．中华人民国现行主要标准与法规：--《供配电系统设计规》 GB50052-2024；--《民用建筑电气设计规》 JGJ/T16-2024；--《10KV 与以下变电所设计规》 GB50053-94；--《低压配电设计规》 GB50054-95；--《建筑物防雷设计规》 GB50057-94（2000 年版）；--《建筑设计防火规》GB 50016—2024；--《高层民用建筑没计防火规》GB 50045—95（2024 年版）--《建筑照明设计标准》 GB50034-2024；--《人民防空工程设计防火规》GB 50098-98(2001 年版)7．国家、地方现行标准、规。二．设计围1．本工程设计包括红线的以下电气系统：1）10/0.4kV 变配电系统；2）电力配电系统；3）照明与应急照明系统；4）建筑物防雷、接地系统与安全措施；2．与其它专业设计的分工：1）室外照明系统，航空障碍灯：由专业厂家设计，本设计仅预留电源；2）工艺用电设备供电系统，本设计仅预留电源容量；3）有特别设备的场所（例如：综合布线机房、网络交换机房、消防控制室等），本设计仅预留配电箱并注明用电量，预留部分出线回路，其具体的出线回路由二次设计决定；4）有特别装修要求的场所，由室装修设计负责进行照明平面的设计。本设计将电源引至配电箱，预留装修照明容量。本工程主要为以下场所：办公建筑的接待、餐厅和大堂。5）电源分界点：由城市电网引入本工程变配电室的两路 10kV 电源线路。本设计提供此线路进入本工程建设红线围的路径，变配电室位置。电源分界点为高压配电室电源进线柜的进线开关。 6）本工程的人防工程设计由当地完成。三．10/0.4kV 变配电系统1．负荷分类与容量：1）本工程负荷等级为：一级一级负荷：消...
