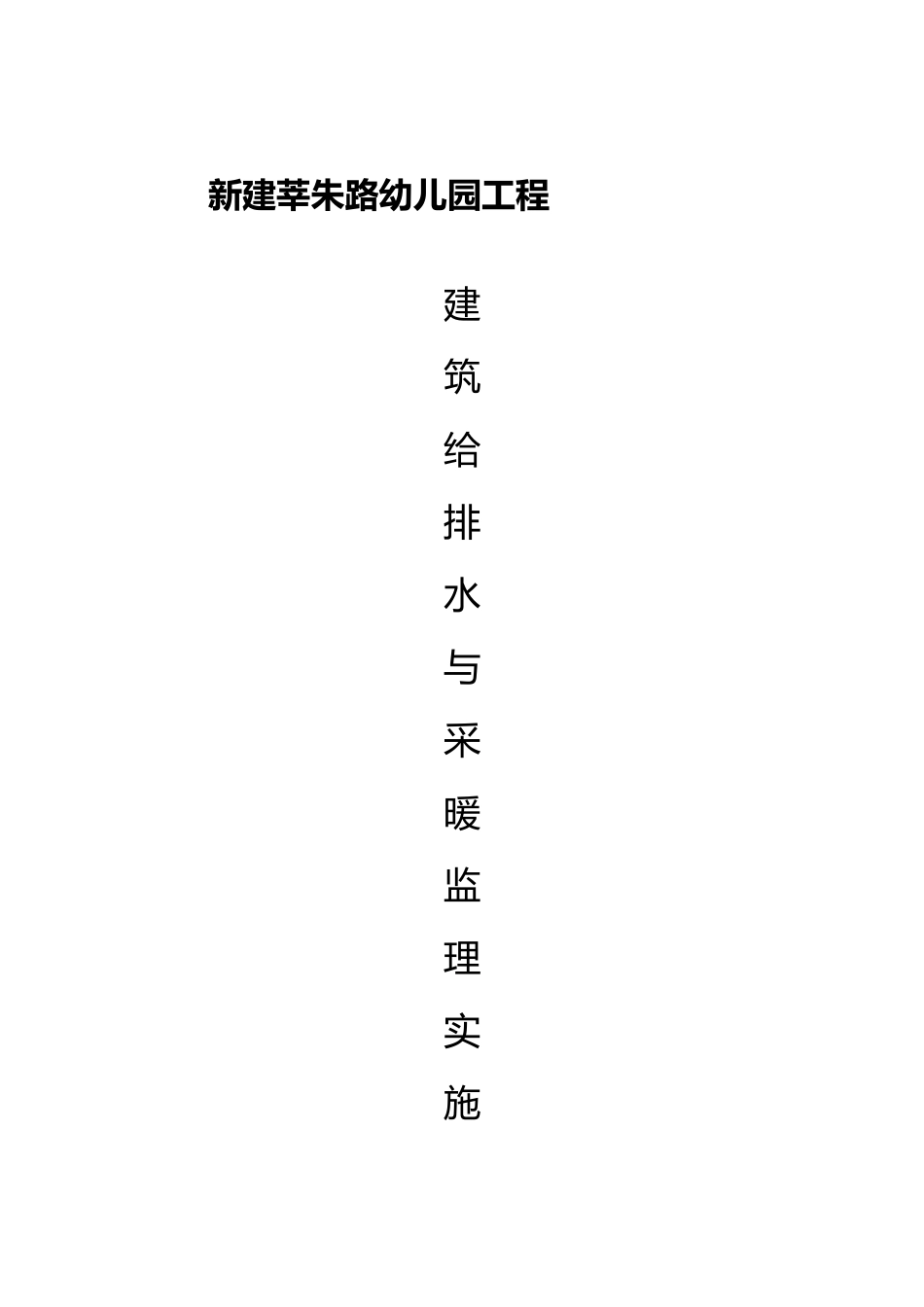

工程建筑给排水与采暖监理实施细则

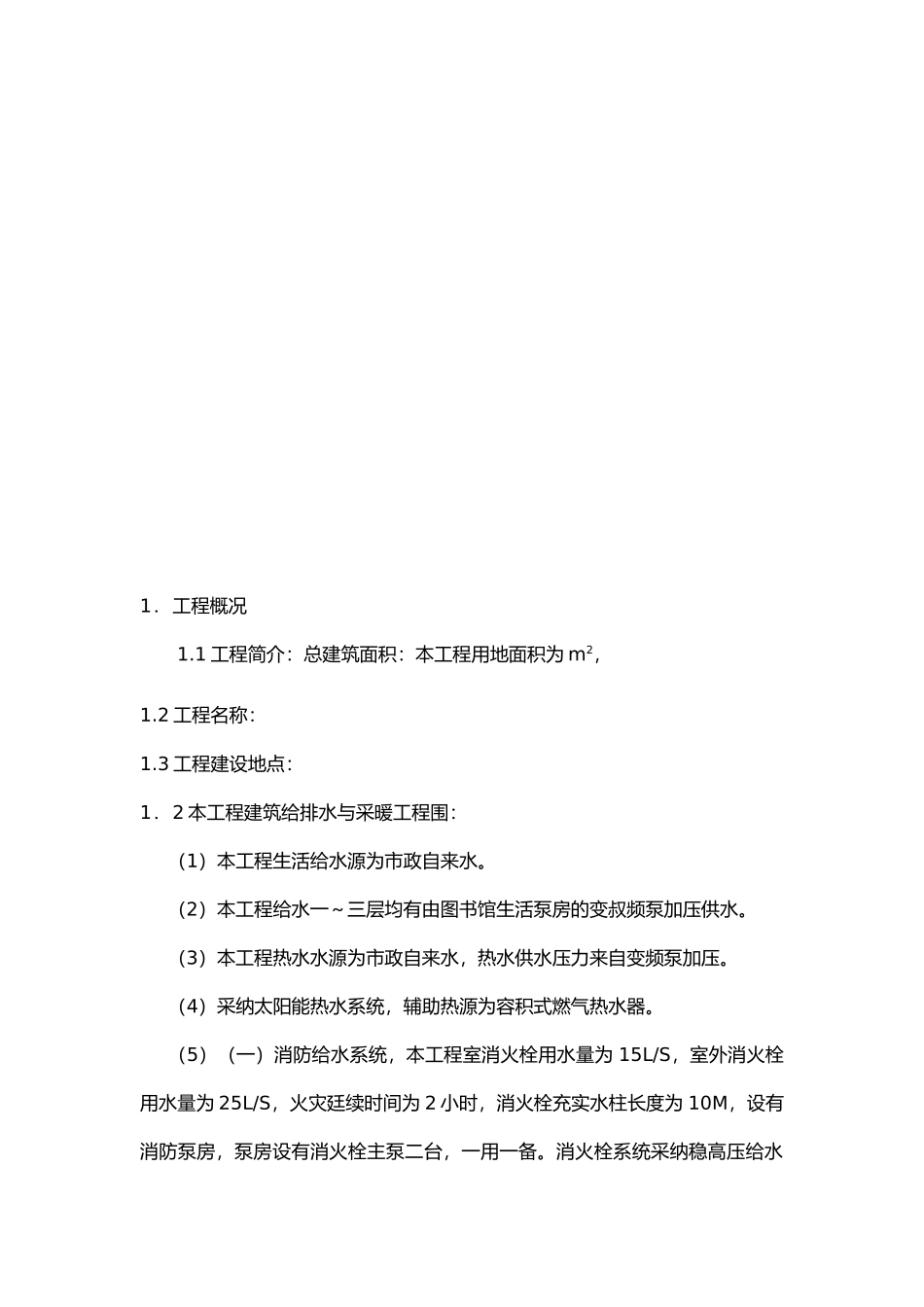

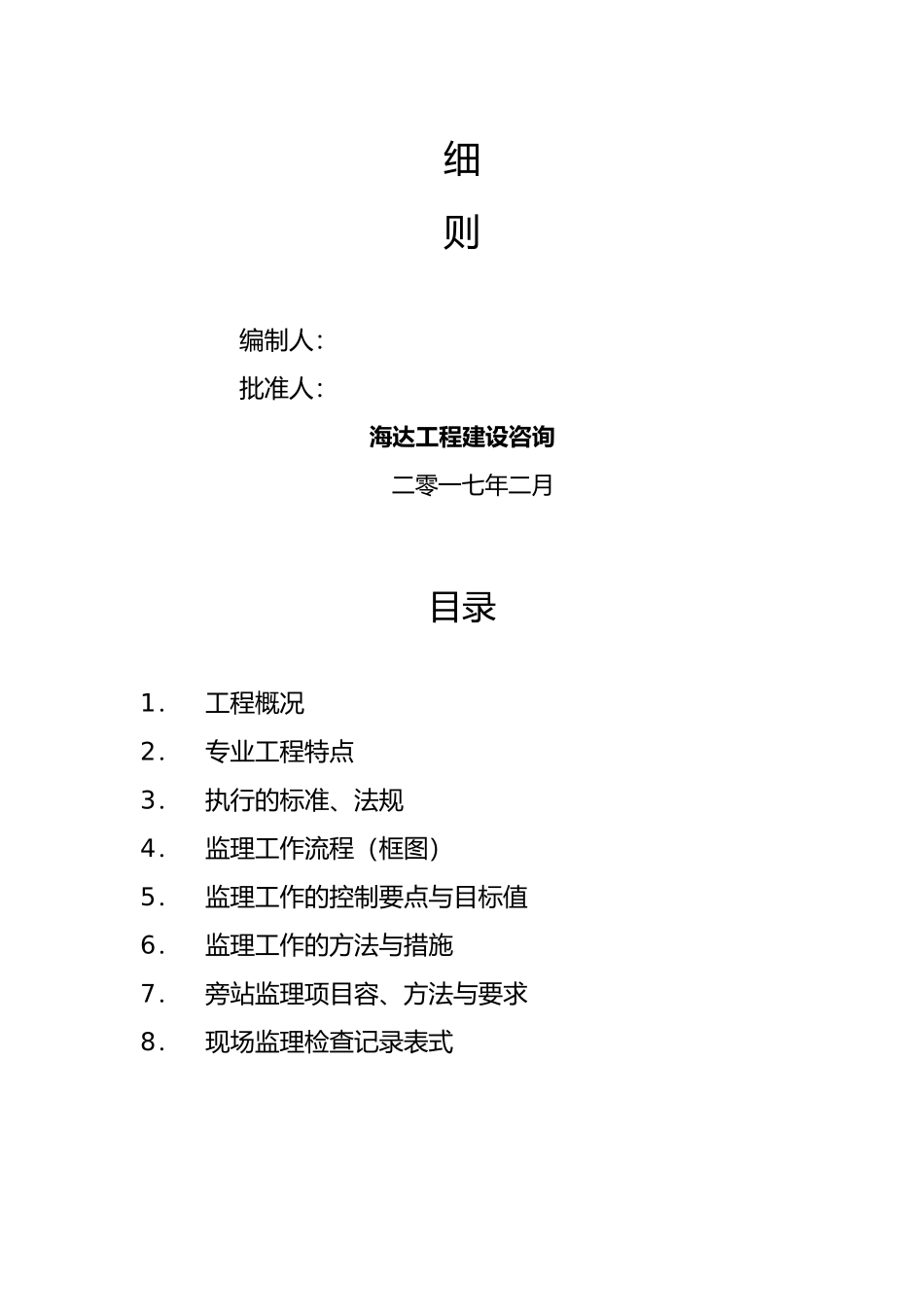

新建莘朱路幼儿园工程建筑给排水与采暖监理实施细则编制人：批准人：海达工程建设咨询 二零一七年二月目录1．工程概况2．专业工程特点3．执行的标准、法规4．监理工作流程（框图）5．监理工作的控制要点与目标值6．监理工作的方法与措施7．旁站监理项目容、方法与要求8．现场监理检查记录表式1．工程概况1.1 工程简介：总建筑面积：本工程用地面积为 m2，1.2 工程名称：1.3 工程建设地点：1．2 本工程建筑给排水与采暖工程围：（1）本工程生活给水源为市政自来水。（2）本工程给水一～三层均有由图书馆生活泵房的变叔频泵加压供水。（3）本工程热水水源为市政自来水，热水供水压力来自变频泵加压。（4）采纳太阳能热水系统，辅助热源为容积式燃气热水器。（5）（一）消防给水系统，本工程室消火栓用水量为 15L/S，室外消火栓用水量为 25L/S，火灾廷续时间为 2 小时，消火栓充实水柱长度为 10M，设有消防泵房，泵房设有消火栓主泵二台，一用一备。消火栓系统采纳稳高压给水系统消火栓选用减压稳压型消火栓。消火栓系统设一套地上式水泵接合器。，（二）本工程喷淋系统采纳稳高压给水系统。泵房设有喷淋主泵二台，一用一备，喷淋系统设二套地上式水泵接合器。（6）排水系统：屋面雨水采纳密闭棑水系统。室生活污废水采纳合流制。屋面雨水经有组织收集后排入区雨水管道2．专业工程的特点：本工程生活给水源为市政自来水，最高日生活用水量 44.03m3/d 最大时用水量 14.06m3/h。办达到《民用建筑节水设计标准》第 4.2.3 条“冷水，热水系统应分区一致”“用水点处冷、热水供应压力差不宜大于 0..2mpa”的要求，（2）采纳太阳能热水系统，辅助热源为容积式燃气热水器。在设备间设SGL-4.0-0.25 立式承压水罐一只（4 立方）容积式燃气热水器 BTR-338 二台并联。当太阳能加热不能满足热水温度要求时，启动热水器辅助加热系统。（3）生活给水、热水干管、立管采纳涂塑钢管，丝口或法兰连接，公称压力 1.0MPa。支管采纳 PP-R 给水管，冷水 PP-R 管公称压力 1.0MPa，管材管件具备卫生检验部门的检验卫生许可证明。塑料管与热水器连接应有不小于0.4M 的金属管过渡。系统给水系统阀门 DN 小于 50 为全铜截止阀或全铜球阀，P 等于 1.0MPa；DN 大于 50 为法兰式蝶阀或闸阀，P 等于 1.6MPa、排水管阀门采纳闸阀，工作压力为 0.6MPa。系统中选用的管材阀门管件等的工作压力均应满足相应系统所须工作压力要求。（4）消防给水...
