工程施工安全防护大全

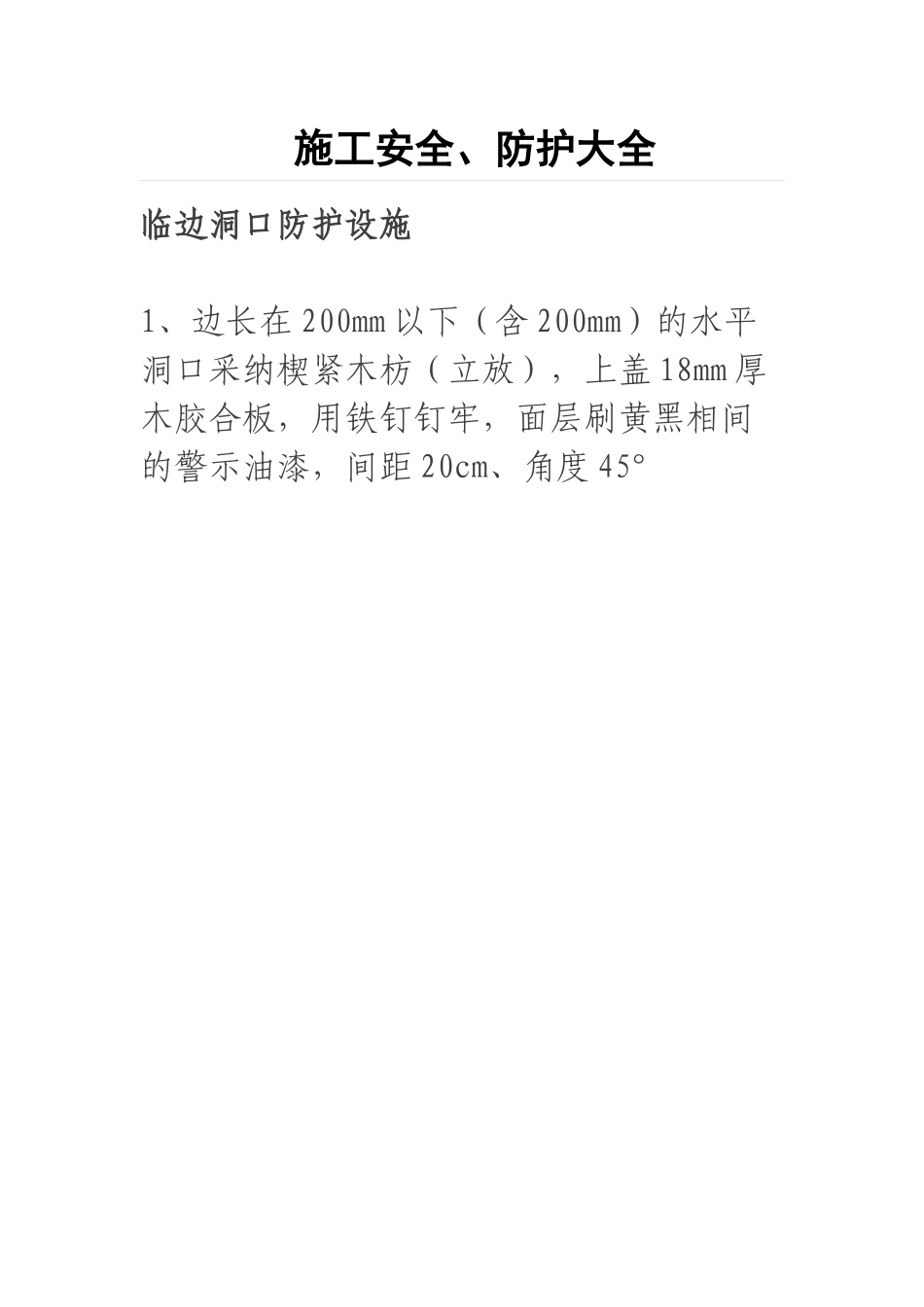

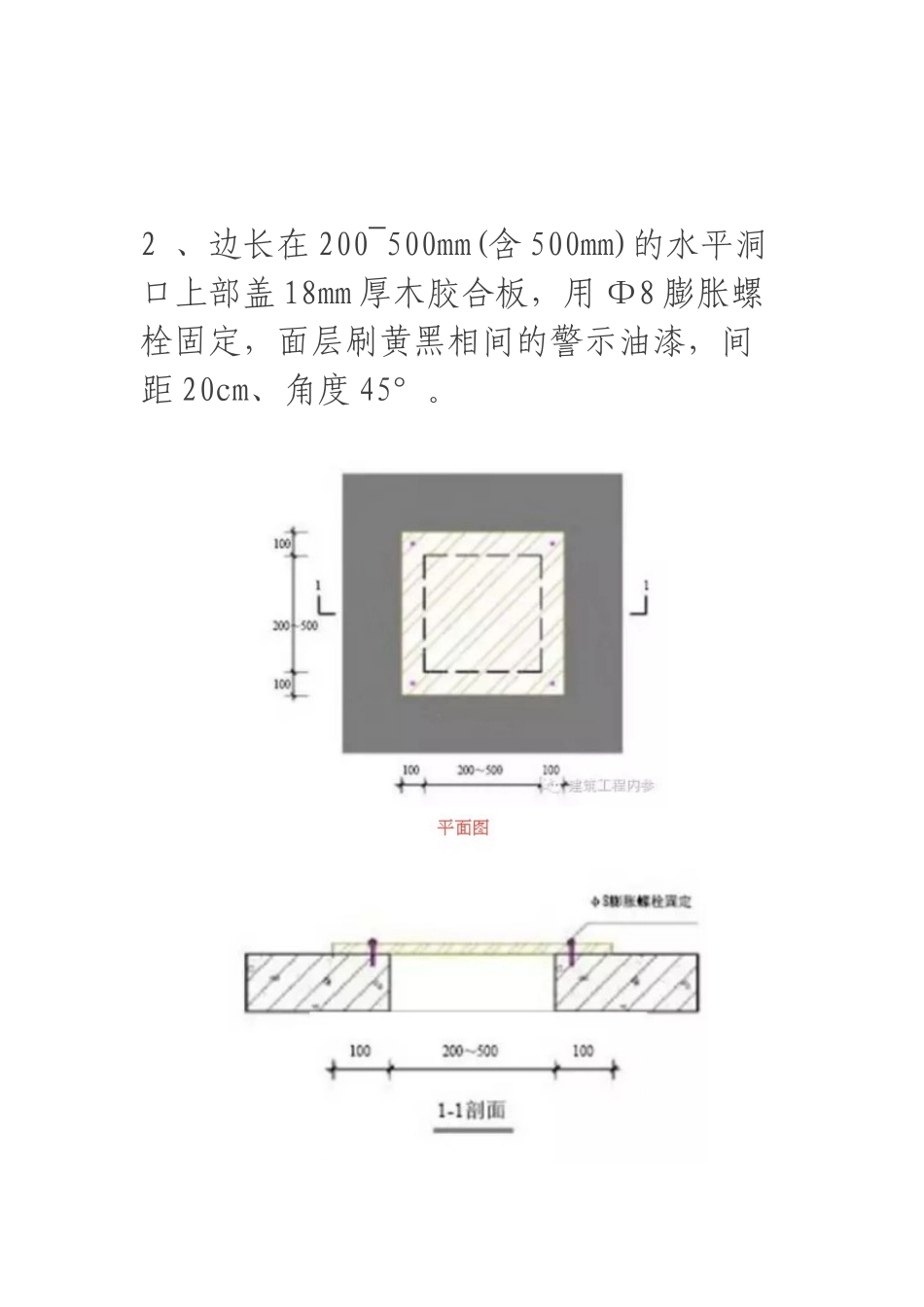

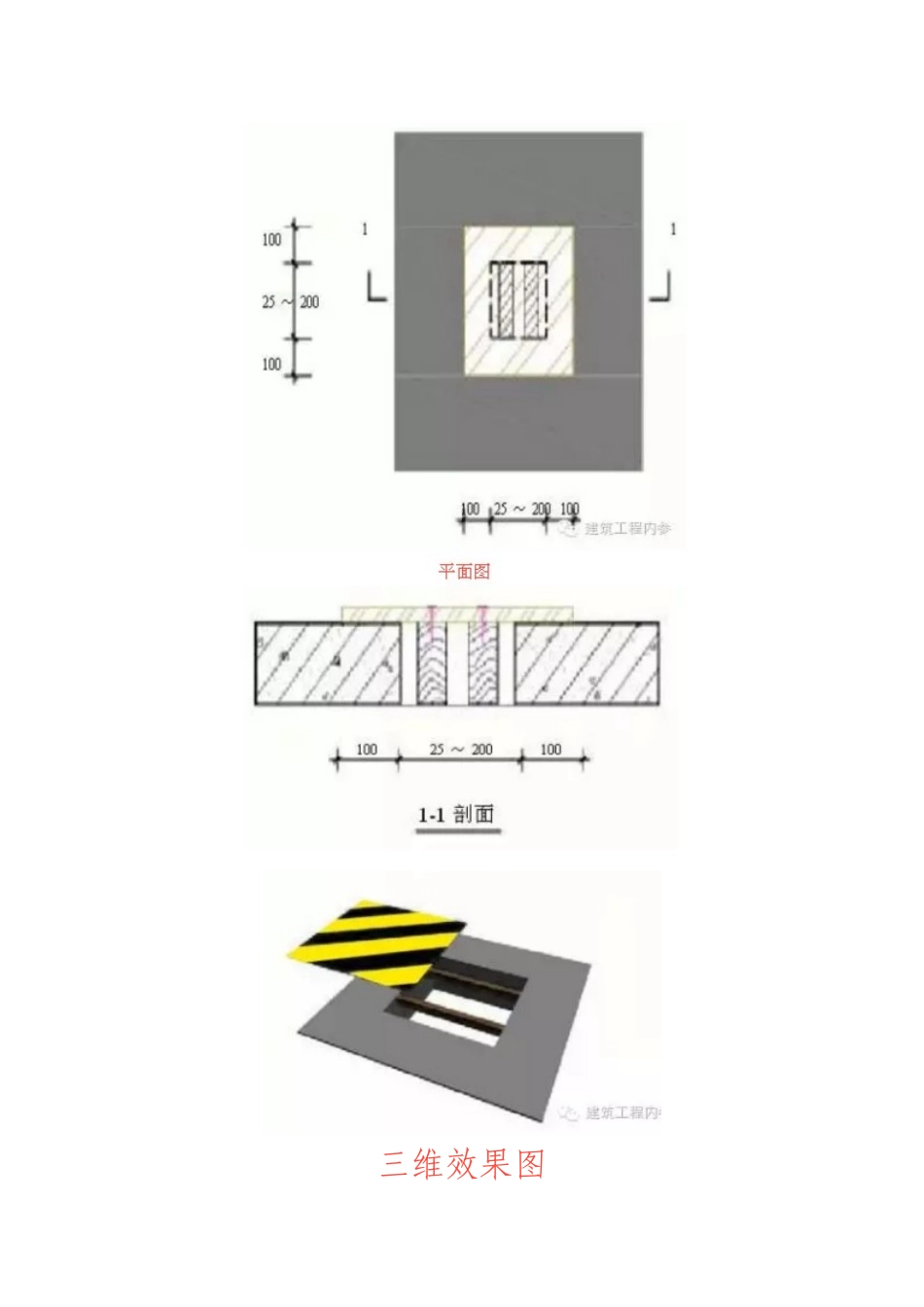

施工安全、防护大全临边洞口防护设施1、边长在 200mm 以下（含 200mm）的水平洞口采纳楔紧木枋（立放），上盖 18mm 厚木胶合板，用铁钉钉牢，面层刷黄黑相间的警示油漆，间距 20cm、角度 45°三维效果图2 、边长在 200~500mm(含 500mm)的水平洞口上部盖 18mm 厚木胶合板，用 Ф8 膨胀螺栓固定，面层刷黄黑相间的警示油漆，间距 20cm、角度 45°。三维效果图3、短边长度在 500~1500mm（含 1500mm）的水平洞口上部铺设木枋（立放）或钢管@400mm，上盖 18mm 厚木胶合板用铁钉钉牢，木枋（钢管）侧面与地面之间的缝隙也用18mm 厚木胶合板封严，面层刷黄黑相间的警示油漆，间距 20cm、角度 45°。洞口周边设置交圈的定型化防护栏杆，水平杆、立杆刷间距为 400mm 黄黑相间油漆，并在最上一道水平杆处悬挂“当心坠落”的警示标志牌4、边长在 1500mm 以上的水平洞口，周边设置交圈的定型化防护栏杆，立杆间距不大于 1800mm，防护栏杆下部设置 180mm 高18mm 厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，必须刷间距为 400mm黄黑相间的警示油漆，防护栏杆立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标 志牌。伸缩缝防护伸缩缝侧面防护不低于 1.8 米后浇带防护剖面图临边防护（1）临边防护设置三道防护栏杆，杆件内侧挂密目式安全立网，安全网必须张挂平整、绷紧，底部设置一道高 180mm 的踢脚板。横杆长度大于 2m 时，必须加设栏杆柱。坡度大于 1：2.2 的斜面（屋面），防护栏杆的高度应为 1.5m。（2）防护栏杆采纳定型化栏杆，必须安装牢固，可承受任何方向 1KN 的力。半个活动扣件，用 M10 内膨胀螺栓固定临边围护方法一临边围护方法二临边防护之二临边围护方法三楼梯定型化防护栏（高度 1200）（1）防护栏杆转角部位应采纳定型化防护栏杆。弯头、直通及与立杆等之间的连接均应采纳螺栓或套筒连接，方便拆装。（2）立杆与地面采纳膨胀螺栓连接，膨胀螺栓不少于 4 个。（3）楼梯口和梯段临边，设置三道定型化防护栏杆，张挂安全网，并刷黄黑相间的油漆，详见下图。基坑临边定型化防护栏（高度 1200mm）做法一：1）、防护栏杆转角部位应采纳工具式防护栏杆，转角采纳弯通连接件。 2）、设置排水沟、排水沟必须有因开裂而导致的渗漏的防水措施。 3）、立杆与地面采纳膨胀螺栓（预埋件）连接，膨胀螺栓不少于 4个。 4）、设置三道定型化防护栏杆，张挂安全网、踢脚板，并刷黄...
