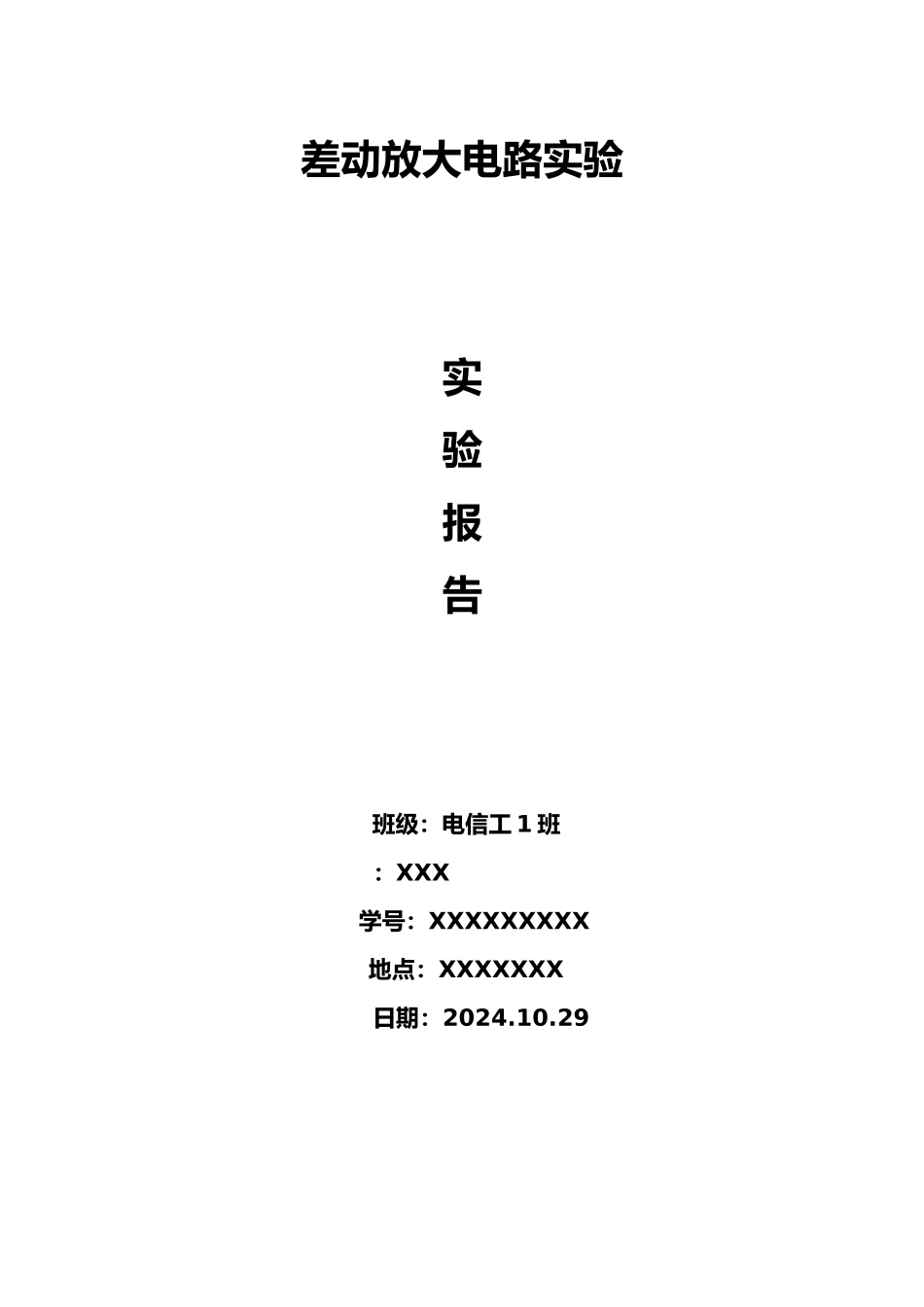

差动放大电路实验报告

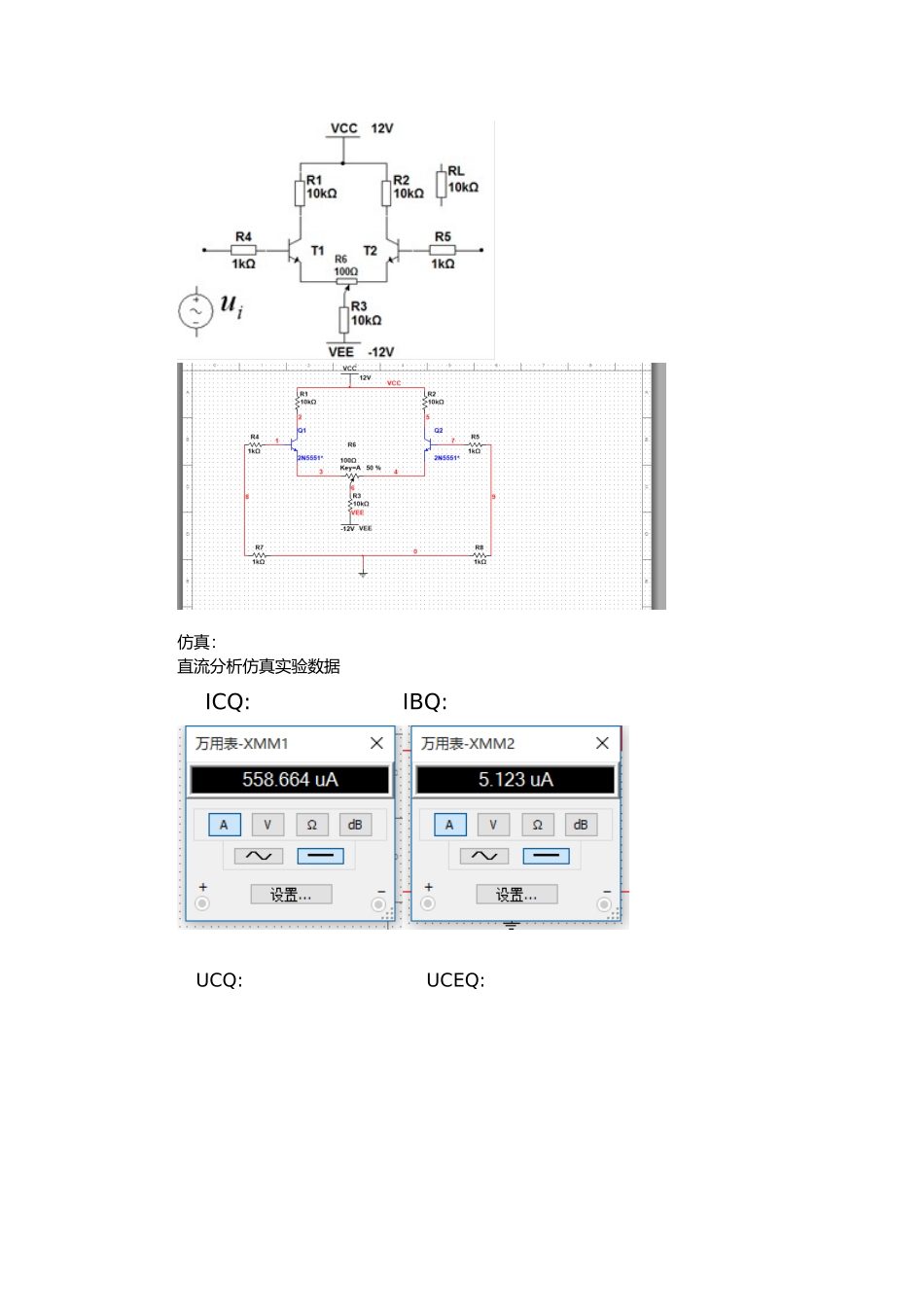

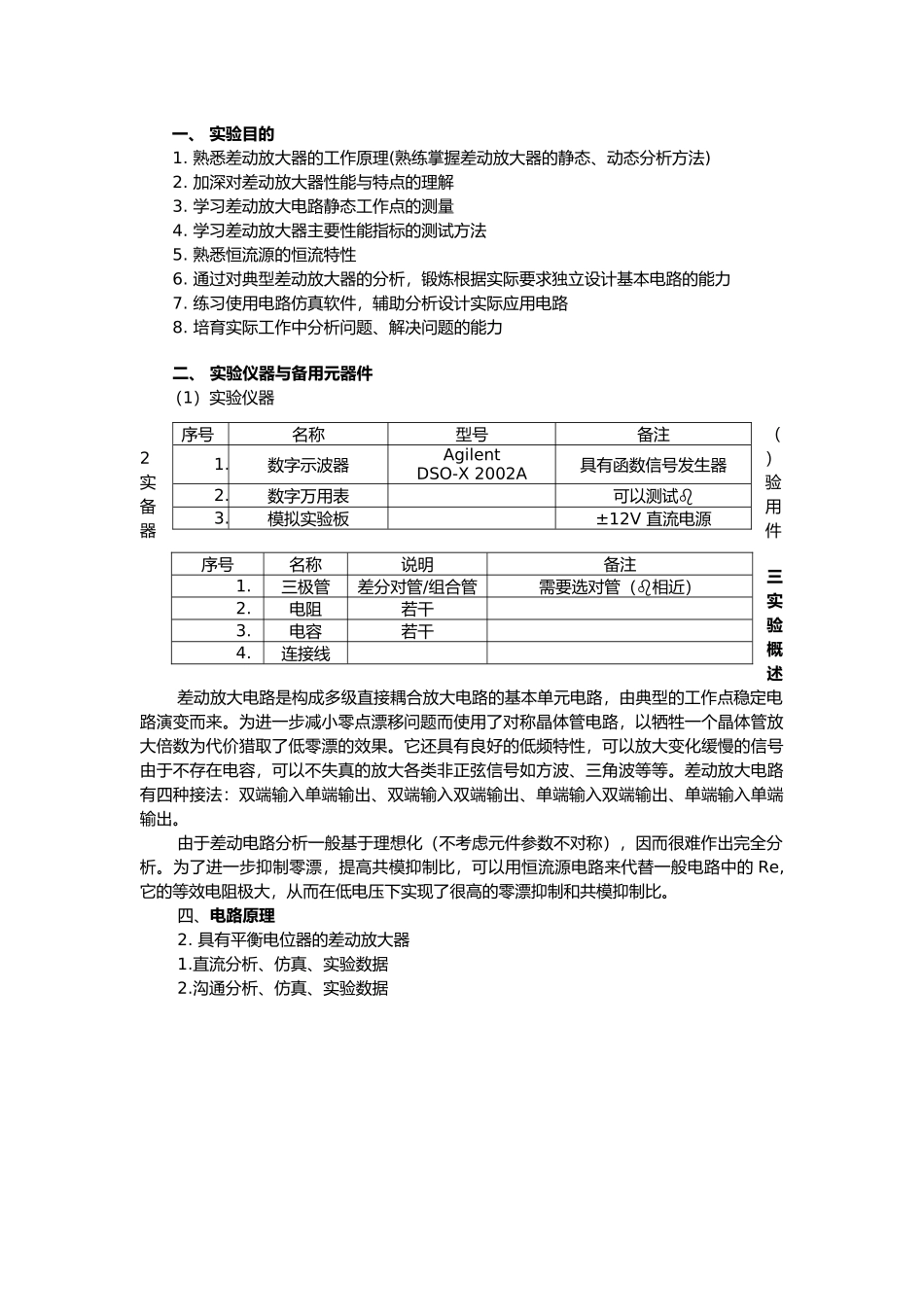

差动放大电路实验实验报告 班级：电信工 1 班：XXX 学号：XXXXXXXXX 地点：XXXXXXX日期：2024.10.29一、 实验目的1. 熟悉差动放大器的工作原理(熟练掌握差动放大器的静态、动态分析方法)2. 加深对差动放大器性能与特点的理解3. 学习差动放大电路静态工作点的测量4. 学习差动放大器主要性能指标的测试方法5. 熟悉恒流源的恒流特性6. 通过对典型差动放大器的分析，锻炼根据实际要求独立设计基本电路的能力7. 练习使用电路仿真软件，辅助分析设计实际应用电路8. 培育实际工作中分析问题、解决问题的能力二、 实验仪器与备用元器件（1）实验仪器（2）实验备用器件三 实验概述差动放大电路是构成多级直接耦合放大电路的基本单元电路，由典型的工作点稳定电路演变而来。为进一步减小零点漂移问题而使用了对称晶体管电路，以牺牲一个晶体管放大倍数为代价猎取了低零漂的效果。它还具有良好的低频特性，可以放大变化缓慢的信号由于不存在电容，可以不失真的放大各类非正弦信号如方波、三角波等等。差动放大电路有四种接法：双端输入单端输出、双端输入双端输出、单端输入双端输出、单端输入单端输出。由于差动电路分析一般基于理想化（不考虑元件参数不对称），因而很难作出完全分析。为了进一步抑制零漂，提高共模抑制比，可以用恒流源电路来代替一般电路中的 Re,它的等效电阻极大，从而在低电压下实现了很高的零漂抑制和共模抑制比。四、电路原理2. 具有平衡电位器的差动放大器1.直流分析、仿真、实验数据2.沟通分析、仿真、实验数据序号名称型号备注1.数字示波器AgilentDSO-X 2002A具有函数信号发生器2.数字万用表可以测试3.模拟实验板±12V 直流电源序号名称说明备注1.三极管差分对管/组合管需要选对管（相近）2.电阻若干3.电容若干4.连接线仿真：直流分析仿真实验数据ICQ: IBQ:UCQ: UCEQ:沟通分析仿真实验数据差模：Ui: Uo:共模：Ui： Uo:3. 具有恒流源的差动放大器1.直流分析、仿真、实验数据2.沟通分析、仿真、实验数据沟通：共模：差模：五、基本电路（长尾电路）差动放大电路一旦构成，就具备了特定的交直流特性。1．直流特性分析直流参数分析方法（公式）2.沟通特性分析 沟通参数分析方法（公式）需要指出：电路连接完成以后，他就具备了一定的直流特性和沟通特性。输入任意一个沟通信号 ui，可以分解为差模信号和共模信号单端输出时，（1）差模电压增益为 或 Ri=2[ RB+rbe+(1+β) RP]Ro=RC（2）共模电压增益...
