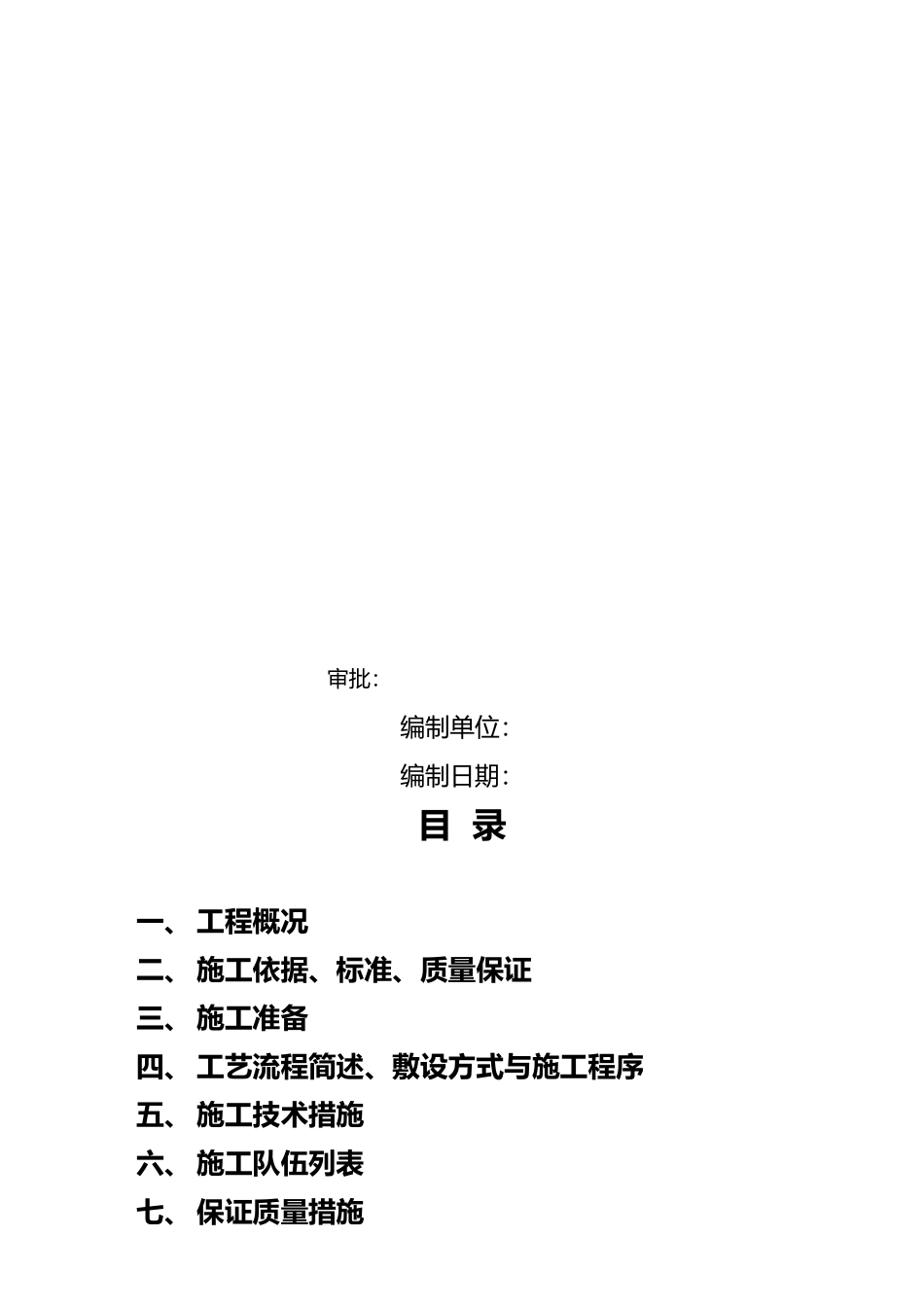

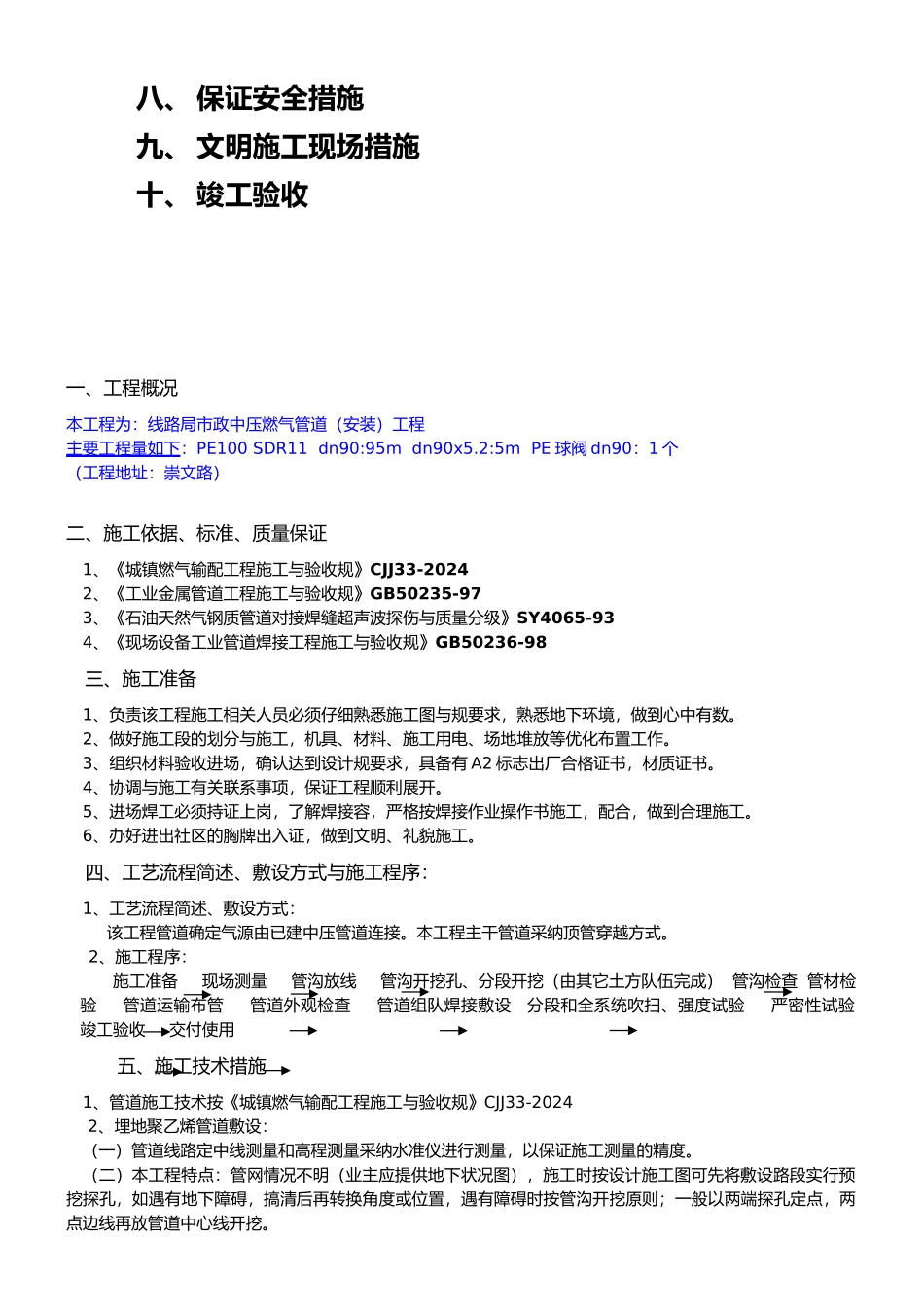

通山县天然气利用工程城区天然气中压管网施工建设工程审批：编制单位： 编制日期：目 录一、 工程概况二、 施工依据、标准、质量保证三、 施工准备四、 工艺流程简述、敷设方式与施工程序五、 施工技术措施六、 施工队伍列表七、 保证质量措施八、 保证安全措施九、 文明施工现场措施十、 竣工验收一、工程概况本工程为：线路局市政中压燃气管道（安装）工程主要工程量如下：PE100 SDR11 dn90:95m dn90x5.2:5m PE 球阀 dn90：1 个 （工程地址：崇文路）二、施工依据、标准、质量保证1、《城镇燃气输配工程施工与验收规》CJJ33-20242、《工业金属管道工程施工与验收规》GB50235-973、《石油天然气钢质管道对接焊缝超声波探伤与质量分级》SY4065-934、《现场设备工业管道焊接工程施工与验收规》GB50236-98三、施工准备1、负责该工程施工相关人员必须仔细熟悉施工图与规要求，熟悉地下环境，做到心中有数。2、做好施工段的划分与施工，机具、材料、施工用电、场地堆放等优化布置工作。3、组织材料验收进场，确认达到设计规要求，具备有 A2 标志出厂合格证书，材质证书。4、协调与施工有关联系事项，保证工程顺利展开。5、进场焊工必须持证上岗，了解焊接容，严格按焊接作业操作书施工，配合，做到合理施工。6、办好进出社区的胸牌出入证，做到文明、礼貌施工。四、工艺流程简述、敷设方式与施工程序：1、工艺流程简述、敷设方式：该工程管道确定气源由已建中压管道连接。本工程主干管道采纳顶管穿越方式。2、施工程序：施工准备 现场测量 管沟放线 管沟开挖孔、分段开挖（由其它土方队伍完成） 管沟检查 管材检验 管道运输布管 管道外观检查 管道组队焊接敷设 分段和全系统吹扫、强度试验 严密性试验 竣工验收 交付使用五、施工技术措施1、管道施工技术按《城镇燃气输配工程施工与验收规》CJJ33-2024 2、埋地聚乙烯管道敷设：（一）管道线路定中线测量和高程测量采纳水准仪进行测量，以保证施工测量的精度。（二）本工程特点：管网情况不明（业主应提供地下状况图），施工时按设计施工图可先将敷设路段实行预挖探孔，如遇有地下障碍，搞清后再转换角度或位置，遇有障碍时按管沟开挖原则；一般以两端探孔定点，两点边线再放管道中心线开挖。（三）管道开挖时，如遇有地下设施（如地下其它管道、电力电缆、通信电缆等），应根据规要求与业主、监理意见，进行保护。1、管沟开挖应符合下表要求：2、对 管沟 开挖 后...
