广州本田奥德赛轿车防抱死控制系统结构和检修论文

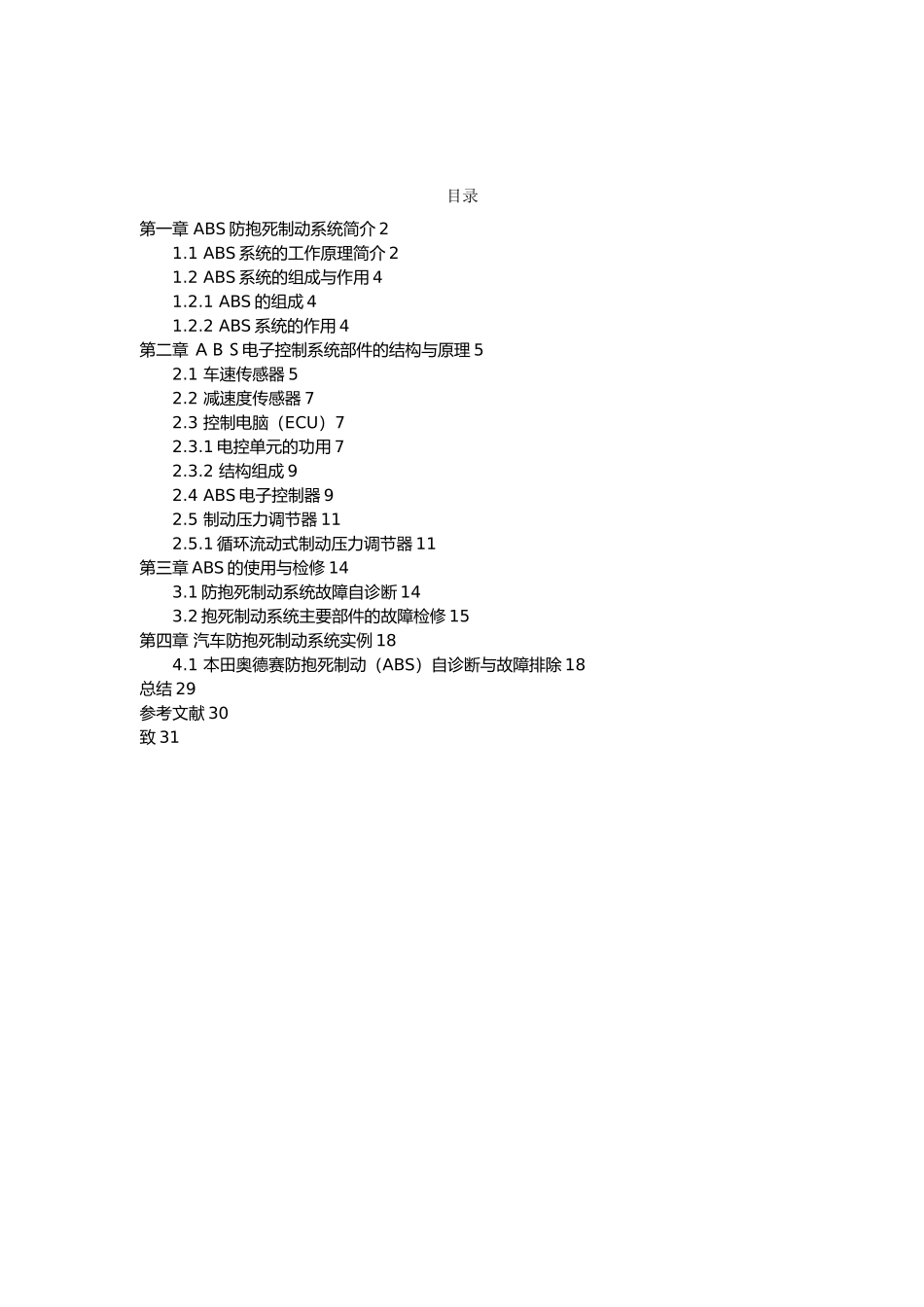

摘要制动系统是汽车的一个重要组成部分，他直接影响汽车的安全性。据有关资料介绍，在由于汽车本身问题造成的交通事故中，制动系统故障引起的事故占事故总量的 45%。可见，制动系统是保证行车安全的极为重要的一个系统。此外，制定系统的好坏还直接影响车辆的平均车速和车辆的运输效率，也就是保证运输经济效益的重要因素。为提高车辆的安全性能，进入 21 世纪以来ABS （ Anti-Look Brake System, 简 称 ABS ） 和 ASR （ Anti-Slip Regulation,即防滑转控制）系统在汽车上的应用越来越广泛。近年来由于汽车消费者对安全的日益重视，大部分的车都已将 ABS 列为标准配备。假如没有 ABS，紧急制动通常会造成轮胎抱死，这时，滚动摩擦变成滑动摩擦，制动力大大下降。而且假如前轮抱死，车辆就失去了转向能力；假如后轮先抱死，车辆容易产生侧滑，使行车方向变得无法控制。所以，ABS 系统通过电子或机械的控制，以非常快的速度精密的控制制动液压力的收放，来达到防止车轮抱死，确保轮胎的最大制动力以与制动过程中的转向能力，使车辆在紧急制动时也具有躲避障碍的能力。本文将简单介绍汽车防抱死制动系统的基础原理与基本功用，并且对 ABS制动系统的结构和工作原理进行潜在的分析与讨论，同时对 ABS 故障检修基础作简要介绍。关键字：汽车、制动、ABS、防抱死目录第一章 ABS 防抱死制动系统简介 21.1 ABS 系统的工作原理简介 21.2 ABS 系统的组成与作用 41.2.1 ABS 的组成 41.2.2 ABS 系统的作用 4第二章 ＡＢＳ电子控制系统部件的结构与原理 52.1 车速传感器 52.2 减速度传感器 72.3 控制电脑（ECU）72.3.1 电控单元的功用 72.3.2 结构组成 92.4 ABS 电子控制器 92.5 制动压力调节器 112.5.1 循环流动式制动压力调节器 11第三章 ABS 的使用与检修 143.1 防抱死制动系统故障自诊断 143.2 抱死制动系统主要部件的故障检修 15第四章 汽车防抱死制动系统实例 184.1 本田奥德赛防抱死制动（ABS）自诊断与故障排除 18总结 29参考文献 30致 31第一章 ABS 防抱死制动系统简介1.1 ABS 系统的工作原理简介防抱死制动系统是在传统的基础上采纳电子控制技术 ，在制动时防止车轮抱死的一种机电一体化系统。图 1-1 ABS 制动系统控制过程原理图1- 制动主缸；2-制动灯开关；3-电子控制器；4-电机；5-液压调节器；6-车速传感器图 1-1 为一个四轮车辆防抱死控制系统的原理图，它由控...
