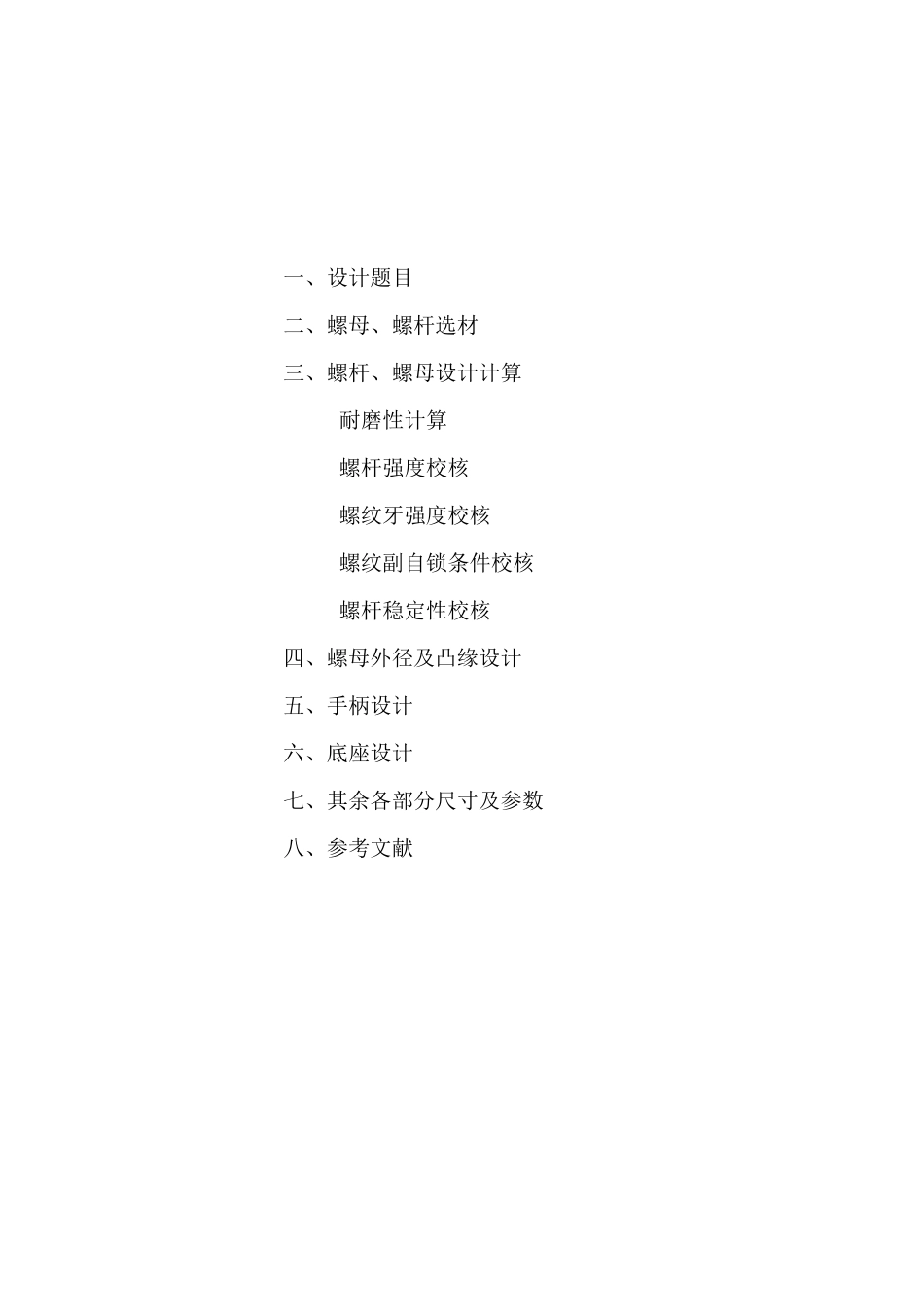

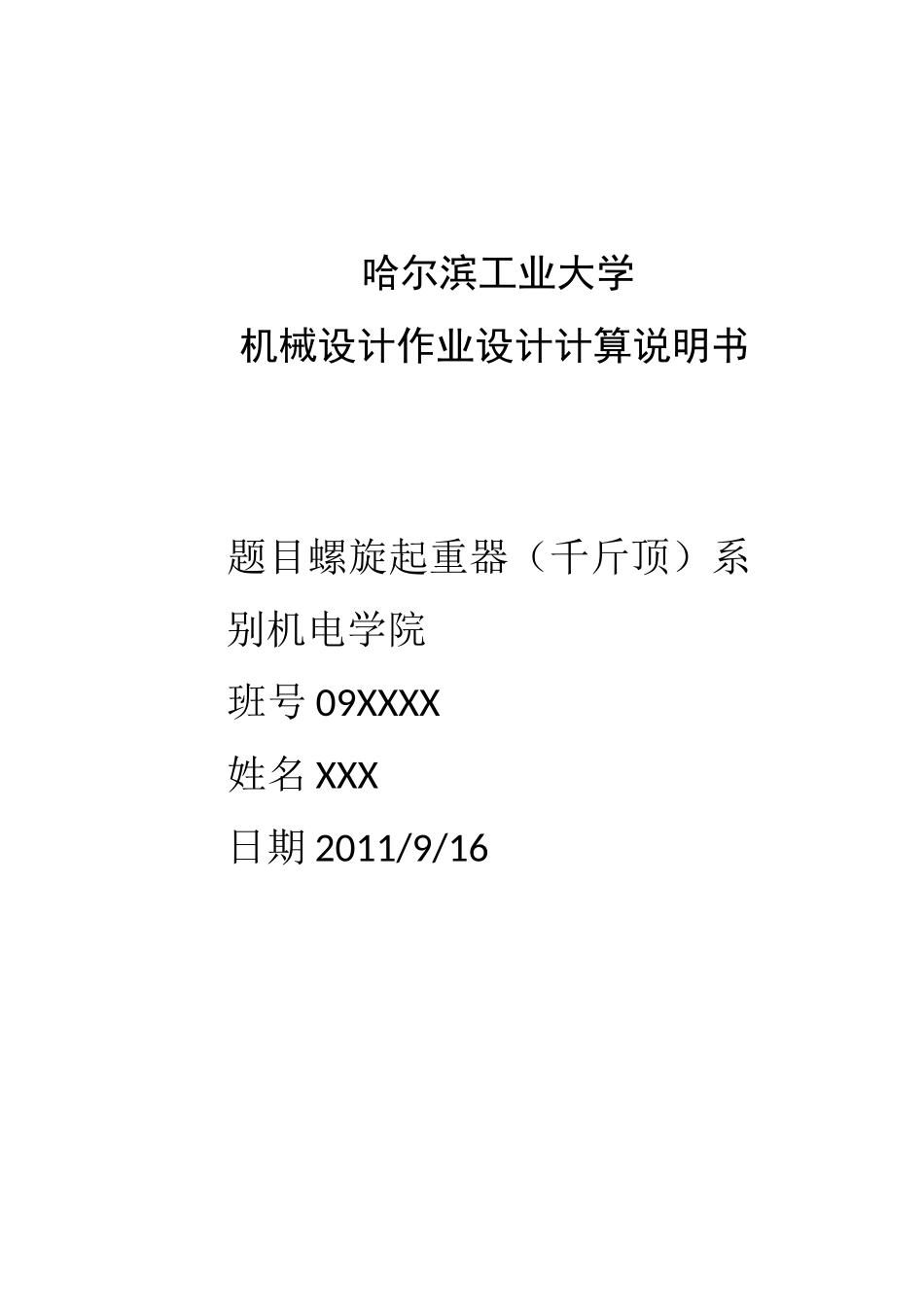

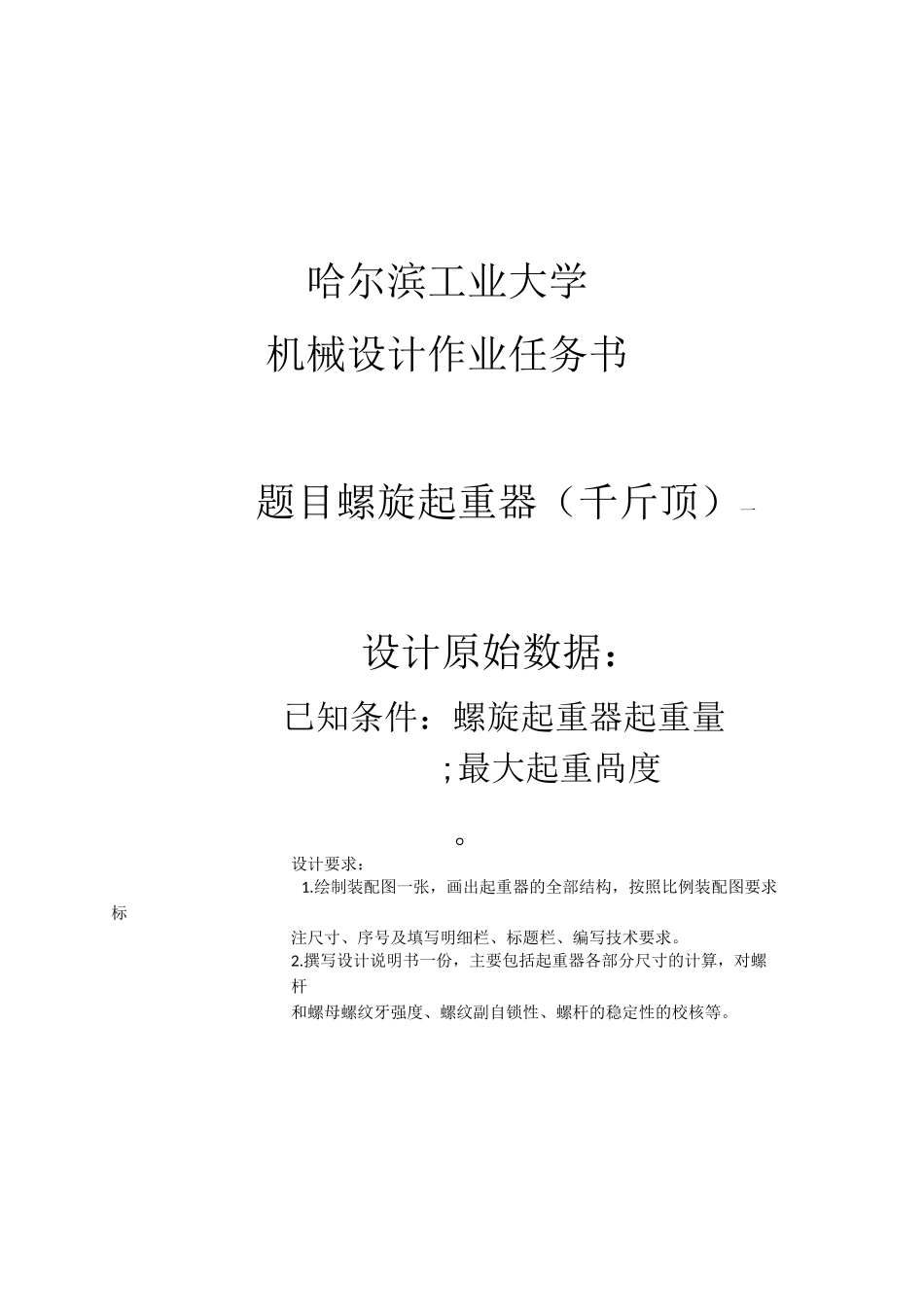

哈尔滨工业大学机械设计作业设计计算说明书题目螺旋起重器(千斤顶)系别机电学院班号 09XXXX姓名 XXX日期 2011/9/16哈尔滨工业大学机械设计作业任务书题目螺旋起重器(千斤顶)一设计原始数据:已知条件:螺旋起重器起重量;最大起重咼度。设计要求:1.绘制装配图一张,画出起重器的全部结构,按照比例装配图要求标注尺寸、序号及填写明细栏、标题栏、编写技术要求。2.撰写设计说明书一份,主要包括起重器各部分尺寸的计算,对螺杆和螺母螺纹牙强度、螺纹副自锁性、螺杆的稳定性的校核等。一、设计题目二、螺母、螺杆选材三、螺杆、螺母设计计算耐磨性计算螺杆强度校核螺纹牙强度校核螺纹副自锁条件校核螺杆稳定性校核四、螺母外径及凸缘设计五、手柄设计六、底座设计七、其余各部分尺寸及参数八、参考文献d>0.8设计题目螺旋起重器(千斤顶)已知条件:起重量 FQ=40KN,最大起重高度 H=200mm。二、螺杆、螺母、托盘及底座选材工作特点:螺旋千斤顶一般为间歇性工作,每次工作时间较短、速度也不高、但是轴向力很大、需要自锁,但不追求高效率。1.螺杆选材:本千斤顶设计采用梯形螺纹螺旋传动。由于螺杆承受载荷较大,需要足够的强度,且为小截面,故选用 45#钢,调质处理。查参考文献[2]得。s=355MPa,。b=600MPao查机械设计课本表得QSQ]二,取[o]=110MPa。3~52:螺母选材:千斤顶属于低速重载的情况,且螺母材料除要求有足够的强度外,还要求与螺杆材料配副后摩擦因数小和耐磨损,故螺母采用强度高、耐磨、摩擦系数小的铸造青铜 ZCuAI10Fe3,查表得螺母材料的许用切应力[T]二 30〜40MPa,取[T]=35MPa;许用弯曲应力[。b]=40~60MPa,故取[ob]=50MPa。3:托盘和底座选材:托盘和底座均采用铸铁材料。三、螺杆、螺母设计计算耐磨性计算由耐磨性条件公式(限制螺纹工作表面的压强,按螺母材料计算):Ps=—对于梯形螺纹,有 h=,那么耐磨性条件转化为:式中 d 螺纹中径,mm;2F——螺旋的轴向载荷,N;H——螺母旋合高度,mm;屮引入系数,屮=H/d;2[p]——材料的许用压强,MPa;查机械设计表,得[p]=18~25MPa,取[p]=20MPa,对于整体式螺母,40KN屮二 1.2〜2.5,取屮=,那么有 d>0.8=25.3mm。综合2\2.0*20MPa查课程设计指导书表,试取公称直径 d=32mm,螺距 p=6mm,中径d2=29mm,外螺纹小径 d1=25mm,内螺纹大径 D4=33mm。螺母高度H58H=vd=2.0*29=58mm,螺纹圈数 z 二—二 58二 9.7,且—I 门满2p6足要求°a=2B=30°。螺...
